HI76310 | Đầu dò EC/TDS dùng cho Máy Đo Để Bàn HI2300 Hanna HI76310

1) HI76310 | Đầu dò EC/TDS dùng cho Máy Đo Để Bàn HI2300 Hanna HI76310 – Giới thiệu & nguồn gốc thương hiệu

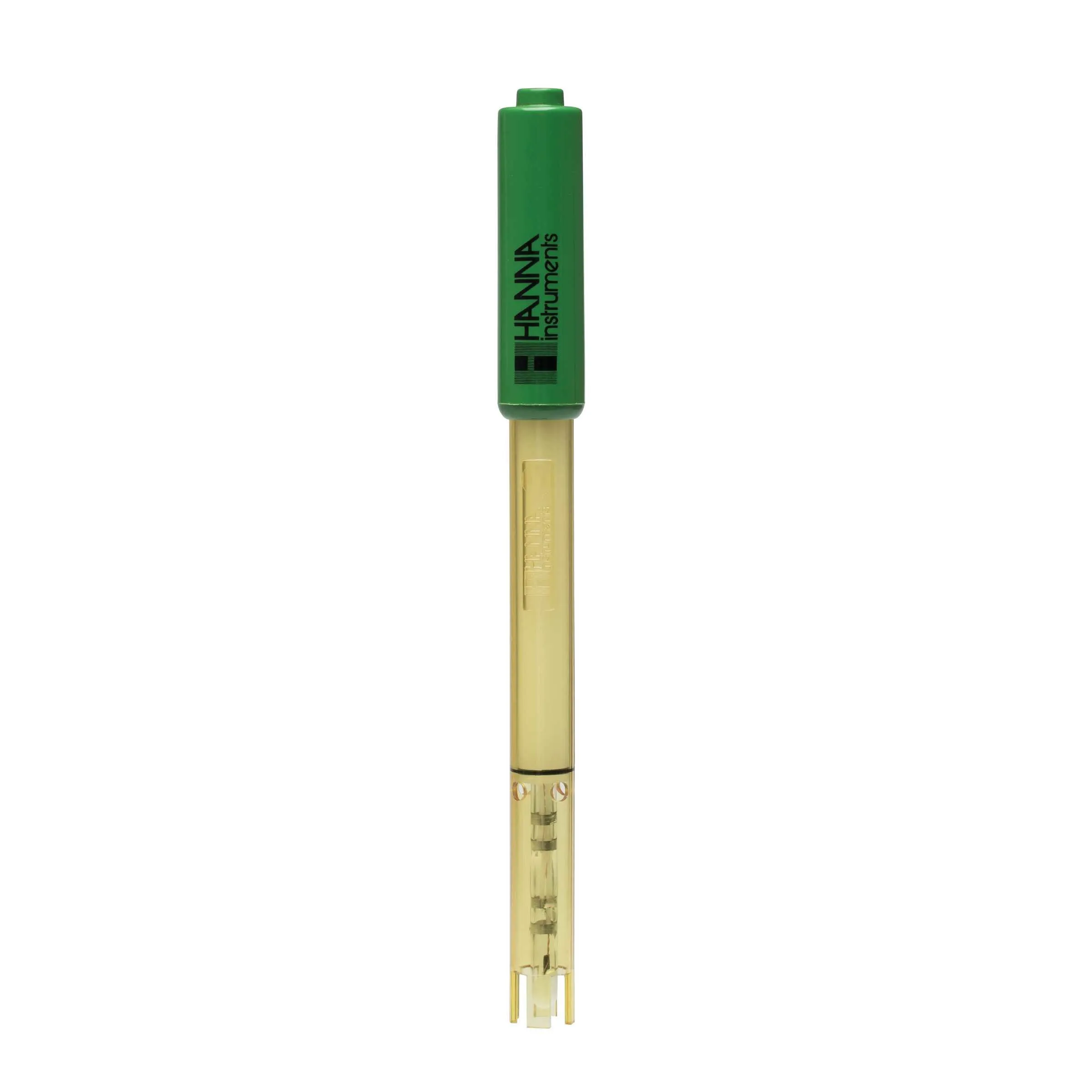

HI76310 | Đầu dò EC/TDS dùng cho Máy Đo Để Bàn HI2300 Hanna HI76310 là đầu dò chuyên dụng để đo độ dẫn điện EC và TDS khi kết hợp với máy đo để bàn HI2300. Đầu dò sử dụng cấu trúc bốn vòng platinum và tích hợp cảm biến nhiệt độ, giúp hệ thống HI2300 thực hiện phép đo độ dẫn trên dải rộng đồng thời hỗ trợ bù ảnh hưởng của nhiệt độ. Hanna xác nhận HI76310 được thiết kế để sử dụng với HI2300 Autoranging Bench Meter.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý, được sáng lập bởi Oscar và Anna Nardo với định hướng phát triển thiết bị phân tích dễ sử dụng và có độ tin cậy cao. Hiện Hanna có hệ thống sản xuất và hoạt động quốc tế, trong đó Romania là một trong các quốc gia có hoạt động sản xuất của hãng. Theo thông tin hàng hóa cung cấp cho sản phẩm này, HI76310 có xuất xứ Romania.

Đặc tính	Thông tin đã đối chiếu
Loại đầu dò	Đầu dò EC/TDS bốn vòng platinum
Nguyên lý cảm biến	Đầu dò độ dẫn bốn vòng kiểu potentiometric
Cảm biến nhiệt độ	Tích hợp bên trong đầu dò
Thiết bị tương thích	Máy đo để bàn Hanna HI2300
Dải EC của hệ HI2300 với HI76310	Từ 0.00 µS/cm đến 500.0 mS/cm; mức cao nhất áp dụng cho phép đo EC thực không bù nhiệt
Cáp đầu dò	1 m
Kết nối theo hướng dẫn HI2300	Đầu nối probe 7 chân có vòng ren siết giữ
Nguồn của máy HI2300	Adapter 12 VDC; nguồn không cấp trực tiếp vào HI76310

Cấu hình bốn vòng giúp đầu dò EC dải rộng phù hợp hơn với các mẫu có độ dẫn thay đổi đáng kể so với cấu trúc hai điện cực vốn thường bị giới hạn theo từng khoảng đo. Tài liệu kỹ thuật của Hanna cũng mô tả đầu dò bốn vòng là giải pháp giảm ảnh hưởng phân cực điện cực và cho phép một đầu dò bao phủ phạm vi đo rộng.

2) Ưu điểm / tính năng nổi bật

• Cảm biến EC bốn vòng platinum: hai vòng đảm nhiệm kích thích điện trường trong mẫu và hai vòng còn lại cảm nhận chênh lệch điện thế, tạo cơ sở để máy xác định độ dẫn của dung dịch.
• Đo EC/TDS trên dải rộng: HI76310 được thiết kế để làm việc cùng chức năng autoranging của HI2300, nhờ đó người dùng không phải thay nhiều đầu dò khi kiểm tra các mẫu có mức độ dẫn khác nhau.
• Cảm biến nhiệt độ tích hợp: nhiệt độ mẫu được đưa về HI2300 để phục vụ chức năng bù nhiệt tự động hoặc xử lý phép đo theo chế độ được lựa chọn trên máy.
• Phù hợp đo TDS: HI2300 sử dụng giá trị EC đo được cùng hệ số chuyển đổi TDS do người dùng thiết lập để tính giá trị chất rắn hòa tan tổng.
• Giảm ảnh hưởng phân cực: công nghệ bốn vòng tránh nhược điểm tích điện giữa hai điện cực thường gặp ở đầu dò EC hai điện cực, đặc biệt hữu ích khi làm việc ở vùng độ dẫn cao.
• Dành cho hệ đo để bàn: HI76310 kết nối trực tiếp với cổng PROBE của HI2300, thích hợp xây dựng trạm đo EC/TDS tại phòng thí nghiệm, bộ phận kiểm tra chất lượng và khu vực chuẩn bị mẫu.

Khi sử dụng đầu dò bốn vòng, vùng cảm biến cần được nhúng đúng mức và tránh bọt khí mắc lại trong ống bảo vệ. Hướng dẫn HI2300 yêu cầu các lỗ trên sleeve phải được ngập hoàn toàn và khuyến nghị gõ hoặc chuyển động nhẹ đầu dò để giải phóng bọt khí trước khi chờ kết quả ổn định.

3) Chức năng, nguyên lý hoạt động và ứng dụng của Hanna HI76310

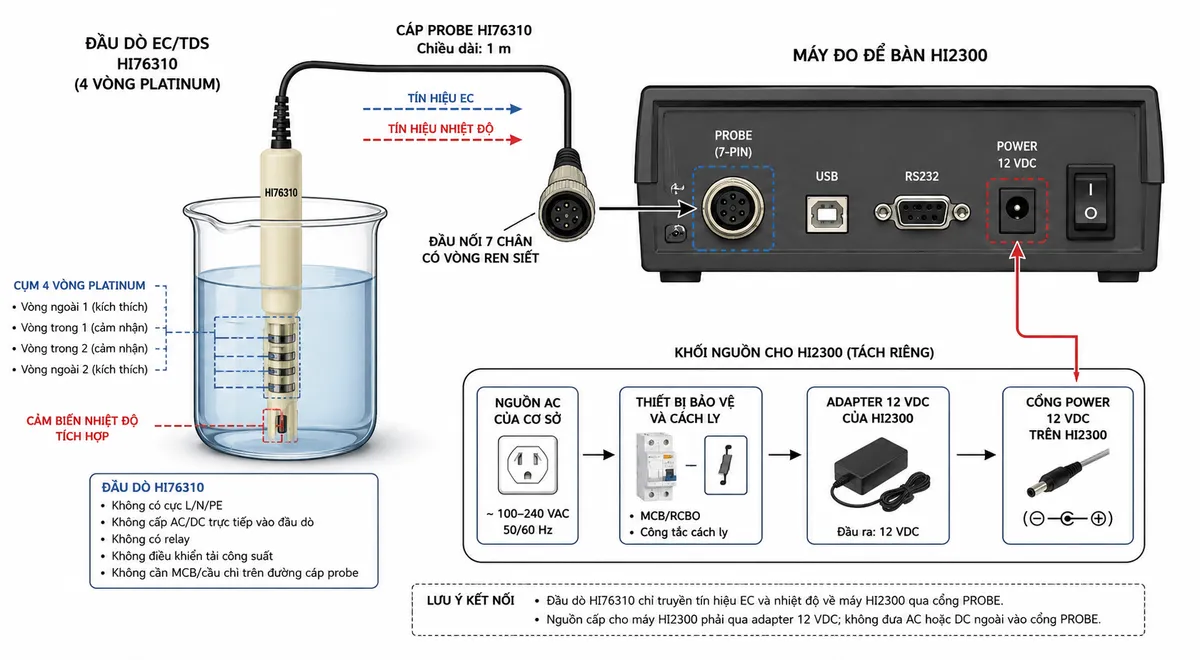

Kết nối HI76310 với máy đo HI2300

HI76310 không phải thiết bị điện công suất và không được đấu trực tiếp vào nguồn điện lưới. Theo hướng dẫn vận hành HI2300, đầu dò EC/TDS được kết nối vào cổng PROBE 7 chân phía sau máy và khóa bằng vòng ren. Nguồn điện được cấp riêng cho HI2300 thông qua adapter 12 VDC. Vì vậy, HI76310 không có các cực nguồn L/N/PE, không có relay và không trực tiếp điều khiển bất kỳ tải điện nào.

Trong một hệ thống lắp đặt an toàn, phần nguồn AC của cơ sở nên được bảo vệ và cách ly phù hợp trước khi cấp vào adapter của máy đo. Adapter chuyển nguồn này thành điện áp DC phù hợp cho HI2300; tuyệt đối không đưa AC hoặc nguồn DC ngoài trực tiếp vào đường tín hiệu của đầu dò. Cáp HI76310 chỉ đảm nhiệm liên kết cảm biến EC/nhiệt độ với mạch đo của HI2300 nên không cần MCB hoặc cầu chì riêng trên đường probe.

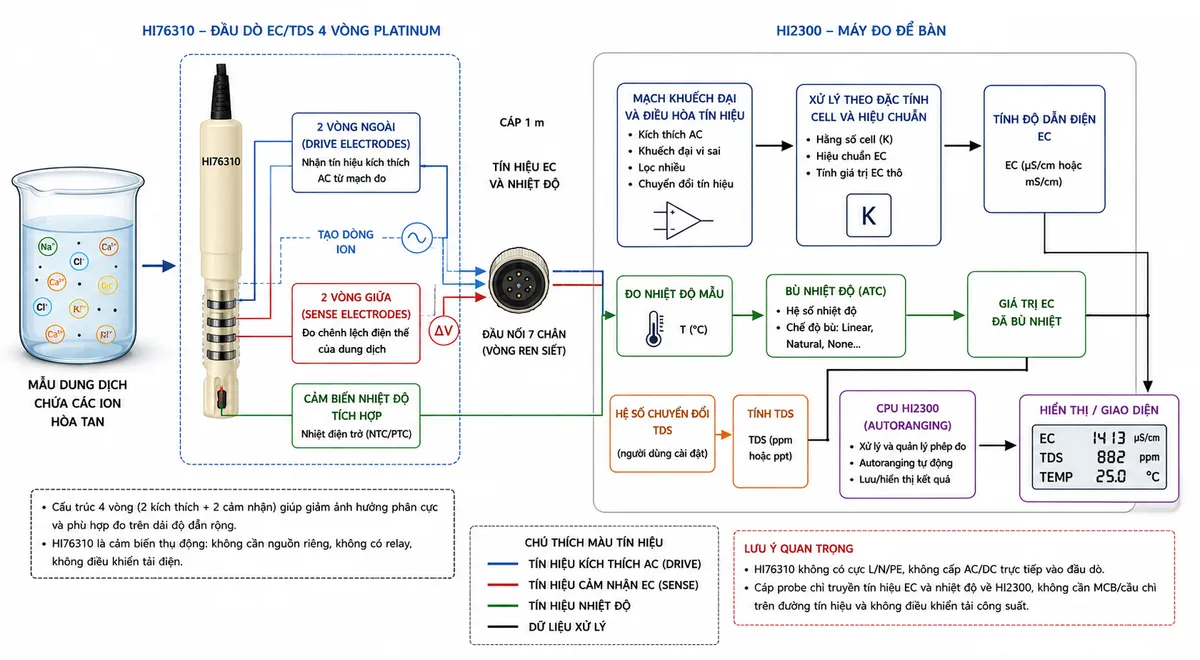

Nguyên lý đo độ dẫn điện EC

Độ dẫn điện phản ánh khả năng dẫn dòng điện của dung dịch thông qua các ion hòa tan. Với cấu trúc bốn vòng platinum, hai vòng ngoài của đầu dò hoạt động như các điện cực kích thích, đưa điện áp xoay chiều vào mẫu để tạo dòng điện ion. Hai vòng ở giữa đóng vai trò điện cực cảm nhận và đo chênh lệch điện thế hình thành trong vùng đo. Sự thay đổi chênh lệch điện thế liên hệ với độ dẫn điện của dung dịch và được mạch đo trong HI2300 xử lý để xác định EC.

So với cảm biến hai điện cực, cấu trúc bốn vòng giúp tách chức năng kích thích và cảm nhận, hạn chế ảnh hưởng của phân cực điện cực và cho phép sử dụng một đầu dò cho phạm vi độ dẫn rộng hơn. Đây là một trong những lý do HI76310 phù hợp với chức năng autoranging EC/TDS của HI2300.

Vai trò của cảm biến nhiệt độ và phép tính TDS

Độ dẫn điện của dung dịch thay đổi theo nhiệt độ vì nhiệt độ ảnh hưởng đến khả năng chuyển động của các ion. Cảm biến nhiệt độ tích hợp trong HI76310 cung cấp dữ liệu nhiệt độ cho HI2300, cho phép máy thực hiện bù nhiệt theo chế độ được lựa chọn. Người dùng cũng có thể lựa chọn phép đo độ dẫn thực mà không áp dụng bù nhiệt khi ứng dụng yêu cầu.

Đối với đo TDS, đầu dò vẫn thực hiện phép đo nền tảng là EC. HI2300 sau đó áp dụng hệ số chuyển đổi TDS đã cài đặt để suy ra giá trị tổng chất rắn hòa tan. Vì vậy, TDS là đại lượng được tính toán từ EC chứ HI76310 không phải một cảm biến hóa học có khả năng nhận diện riêng từng loại chất rắn hoặc từng ion trong mẫu.

Ứng dụng điển hình

Đầu dò EC/TDS Hanna HI76310 phù hợp cho các phép kiểm tra mẫu dạng dung dịch trên bàn thí nghiệm khi cần theo dõi lượng ion hòa tan thông qua EC hoặc đánh giá TDS từ giá trị EC. Các ứng dụng thực tế có thể bao gồm kiểm tra nước cấp, nước xử lý, nước công nghệ, dung dịch dinh dưỡng, mẫu môi trường và các quy trình kiểm soát chất lượng có yêu cầu theo dõi độ dẫn.

Do phép đo EC phản ánh tổng khả năng dẫn điện của tất cả ion có trong dung dịch, kết quả không cho biết riêng nồng độ của từng ion. Khi ứng dụng cần định lượng một thành phần hóa học cụ thể, người dùng cần lựa chọn phương pháp phân tích hoặc cảm biến chuyên dụng khác.

Lưu ý khi đo để có kết quả ổn định

• Nhúng vùng cảm biến đủ sâu để các lỗ trên sleeve của đầu dò bốn vòng được ngập hoàn toàn.
• Loại bỏ bọt khí mắc trong vùng bốn vòng trước khi đọc kết quả vì bọt khí có thể làm sai lệch phép đo.
• Rửa đầu dò bằng nước khử ion giữa các mẫu để hạn chế nhiễm chéo và cặn muối.
• Giữ vùng cảm biến sạch và thực hiện hiệu chuẩn hệ đo theo hướng dẫn của HI2300 trước các phép đo quan trọng.
• Không đặt vùng đo bốn vòng quá sát thành hoặc đáy vật chứa vì trường điện của cảm biến có thể bị ảnh hưởng bởi bề mặt xung quanh.

4) Cam kết & nơi mua hàng

Khi cần mua HI76310 chính hãng cho máy Hanna HI2300, khách hàng nên kiểm tra đúng mã hàng, tình trạng đầu dò, khả năng tương thích với phiên bản máy đang sử dụng và phụ kiện đi kèm trước khi đặt hàng. Đây là yếu tố đặc biệt quan trọng đối với các hệ đo để bàn đã vận hành lâu năm, tránh nhầm HI76310 với những đầu dò EC Hanna có tên hoặc mã gần giống nhưng sử dụng chuẩn kết nối khác.

Khách hàng có nhu cầu đặt mua đầu dò EC/TDS Hanna HI76310, tư vấn lựa chọn phụ kiện hoặc xác nhận khả năng tương thích với máy HI2300 có thể liên hệ và mua hàng chính hãng tại thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model, thông tin kỹ thuật và cấu hình sản phẩm trước khi giao hàng.

Câu hỏi thường gặp (FAQ)

HI76310 dùng cho máy đo nào?

HI76310 được Hanna chỉ định sử dụng với máy đo để bàn HI2300 Autoranging Bench Meter để thực hiện các phép đo EC/TDS và cung cấp dữ liệu nhiệt độ cho hệ thống.

HI76310 là đầu dò hai điện cực hay bốn điện cực?

HI76310 sử dụng bốn vòng platinum. Hai vòng ngoài đảm nhiệm kích thích và hai vòng giữa cảm nhận chênh lệch điện thế của dung dịch, thuộc cấu trúc đo độ dẫn bốn vòng kiểu potentiometric.

HI76310 có tích hợp cảm biến nhiệt độ không?

Có. Hanna xác nhận HI76310 có cảm biến nhiệt độ tích hợp. Dữ liệu này được HI2300 sử dụng cho chức năng đo nhiệt độ và bù ảnh hưởng nhiệt độ đối với phép đo EC/TDS.

Đầu dò HI76310 có cần cấp nguồn 12 VDC riêng không?

Không. Adapter 12 VDC được kết nối với máy HI2300 chứ không đấu trực tiếp vào HI76310. Đầu dò nhận tín hiệu kích thích và truyền tín hiệu đo thông qua cổng PROBE của máy; không được cấp AC hoặc nguồn DC ngoài trực tiếp vào đầu dò.

HI76310 kết nối với HI2300 như thế nào?

Theo hướng dẫn vận hành HI2300, đầu dò EC/TDS được cắm vào đầu nối probe 7 chân ở phía sau máy và vòng ren được siết lại để cố định kết nối.

HI76310 có đo trực tiếp TDS không?

Phép đo cơ bản của đầu dò là độ dẫn điện EC. Máy HI2300 sử dụng EC cùng hệ số chuyển đổi TDS đã cấu hình để tính toán và hiển thị giá trị TDS. Vì vậy TDS là giá trị dẫn xuất từ phép đo độ dẫn.

Tại sao đầu dò bốn vòng phù hợp với mẫu có độ dẫn thay đổi rộng?

Cấu trúc bốn vòng tách cặp điện cực kích thích khỏi cặp điện cực cảm nhận, giúp hạn chế ảnh hưởng phân cực và cho phép một đầu dò hoạt động hiệu quả trên phạm vi độ dẫn rộng hơn so với nhiều đầu dò hai điện cực.

Có cần MCB hoặc cầu chì trên dây tín hiệu của HI76310 không?

Không. Cáp HI76310 là đường kết nối cảm biến với HI2300, không phải mạch cấp tải công suất. Thiết bị bảo vệ điện được bố trí ở phía nguồn cấp cho adapter/máy đo theo yêu cầu của hệ thống điện; không lắp MCB hoặc cầu chì công suất trên đường tín hiệu probe.
