HI1285-61 | Điện cực đo pH/EC/TDS/Nhiệt độ tích hợp có CAL Check™ Hanna HI1285-61

HI1285-61 | Điện cực đo pH/EC/TDS/Nhiệt độ tích hợp có CAL Check™ Hanna

Hanna HI1285-61 là đầu dò kết hợp dành cho các hệ đo đa chỉ tiêu, tích hợp cảm biến pH, EC/TDS và nhiệt độ trong cùng một thân đầu dò. Theo tài liệu chính thức của Hanna Instruments, sản phẩm sử dụng điện cực pH có tiền khuếch đại, cảm biến EC/TDS kiểu amperometric với hai chân thép không gỉ và cảm biến nhiệt độ NTC tích hợp. Phiên bản HI1285-61 được thiết kế để hỗ trợ hệ thống CAL Check™ khi làm việc với máy đo tương thích như HI9813-61.

1) Giới thiệu & nguồn gốc thương hiệu

Hanna Instruments là thương hiệu thiết bị phân tích được hình thành tại Ý từ năm 1978, phát triển các giải pháp đo pH, độ dẫn điện, TDS, nhiệt độ và nhiều chỉ tiêu chất lượng nước khác. Hanna hiện tự thiết kế và sản xuất nhiều dòng thiết bị, cảm biến và dung dịch phục vụ phòng thí nghiệm, nông nghiệp, thủy canh, môi trường và công nghiệp.

Điện cực Hanna HI1285-61 có xuất xứ Romania theo thông tin sản phẩm, hướng tới nhu cầu đo nhiều thông số bằng một đầu dò duy nhất. Cấu trúc này đặc biệt phù hợp khi người vận hành cần kiểm tra đồng thời độ axit/kiềm, mức ion hòa tan và nhiệt độ của dung dịch mà không phải thay đổi nhiều cảm biến riêng biệt.

HI1285-61 được Hanna liệt kê là đầu dò dùng cùng HI9813-61; trang sản phẩm của hãng cũng nêu HI9810-61 sử dụng đầu dò này. Cảm biến pH, EC/TDS và nhiệt độ được bố trí chung trong thân polypropylene và kết nối với máy đo qua đầu nối DIN.

2) Ưu điểm / tính năng nổi bật

• Đầu dò đa chỉ tiêu pH/EC/TDS/nhiệt độ giúp giảm số lượng cảm biến cần thao tác khi kiểm tra dung dịch.
• Điện cực pH tiền khuếch đại giúp hạn chế ảnh hưởng của nhiễu điện lên tín hiệu pH trở kháng cao; đây là lợi thế đáng chú ý trong nhà kính hoặc khu vực có bơm, động cơ và ballast.
• Cảm biến EC/TDS amperometric sử dụng hai chân thép không gỉ để xác định độ dẫn dựa trên dòng điện đi qua dung dịch.
• Cảm biến nhiệt độ NTC tích hợp cung cấp dữ liệu nhiệt độ phục vụ phép đo và bù ảnh hưởng nhiệt độ cho EC/TDS trên máy đo tương thích.
• Thân polypropylene tập trung các cảm biến trong một thiết kế gọn và sử dụng điện giải dạng gel, không yêu cầu châm lại điện giải định kỳ.
• CAL Check™ hỗ trợ người sử dụng HI9813-61 kiểm tra trạng thái hệ đo, nhận biết khi đầu dò cần làm sạch hoặc hiệu chuẩn lại.
• Phù hợp cho thủy canh, nhà kính, nông nghiệp và kiểm tra chất lượng nước, nơi pH và hàm lượng ion hòa tan là các chỉ tiêu cần theo dõi thường xuyên.

Các đặc điểm về tiền khuếch đại pH, cảm biến EC/TDS hai chân thép không gỉ, thân polypropylene và cấu trúc ba cảm biến được Hanna mô tả trực tiếp trên trang sản phẩm và tài liệu hướng dẫn HI9813-51/HI9813-61.

Thông số kỹ thuật của đầu dò HI1285-61

Hạng mục	Thông tin
Hệ tham chiếu pH	Single, Ag/AgCl
Junction	Cloth
Điện giải	Gel
Áp suất tối đa	0,1 bar
Khoảng đo pH của đầu dò	0 đến 13 pH
Khoảng EC của đầu dò	0 đến 6 mS/cm
Khoảng nhiệt độ của đầu dò	0 đến 50°C
Hình dạng đầu cảm biến pH	Hình cầu, đường kính 8,0 mm
Loại thủy tinh pH	LT, loại dùng cho nhiệt độ thấp
Cảm biến nhiệt độ	Có, NTC tích hợp
Bộ khuếch đại pH	Có
Vật liệu thân	Polypropylene
Kích thước	Chiều dài tổng 186 mm; chiều dài thân cảm biến 95 mm; đường kính thân 16 mm
Cáp	1 m
Kết nối	DIN 8 chân, phiên bản hỗ trợ CAL Check™

Các thông số đầu dò trên được Hanna công bố trong tài liệu hướng dẫn HI9813-51/HI9813-61 dành riêng cho HI1285-51 và HI1285-61.

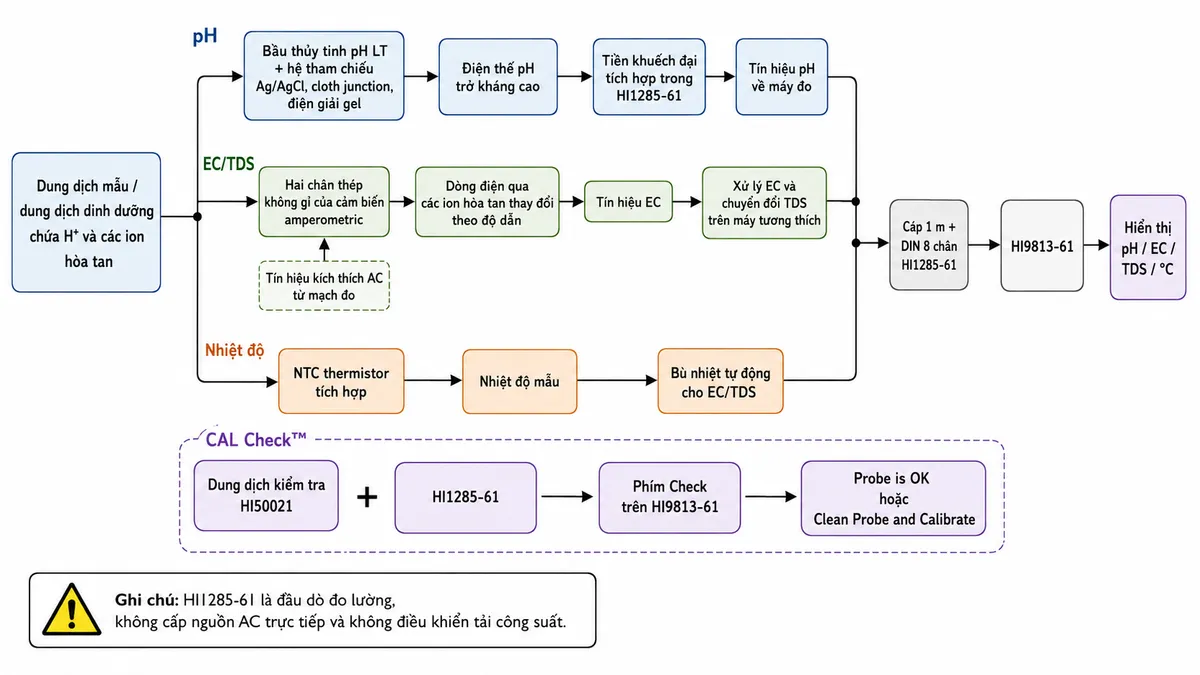

3) Chức năng & nguyên lý hoạt động / ứng dụng

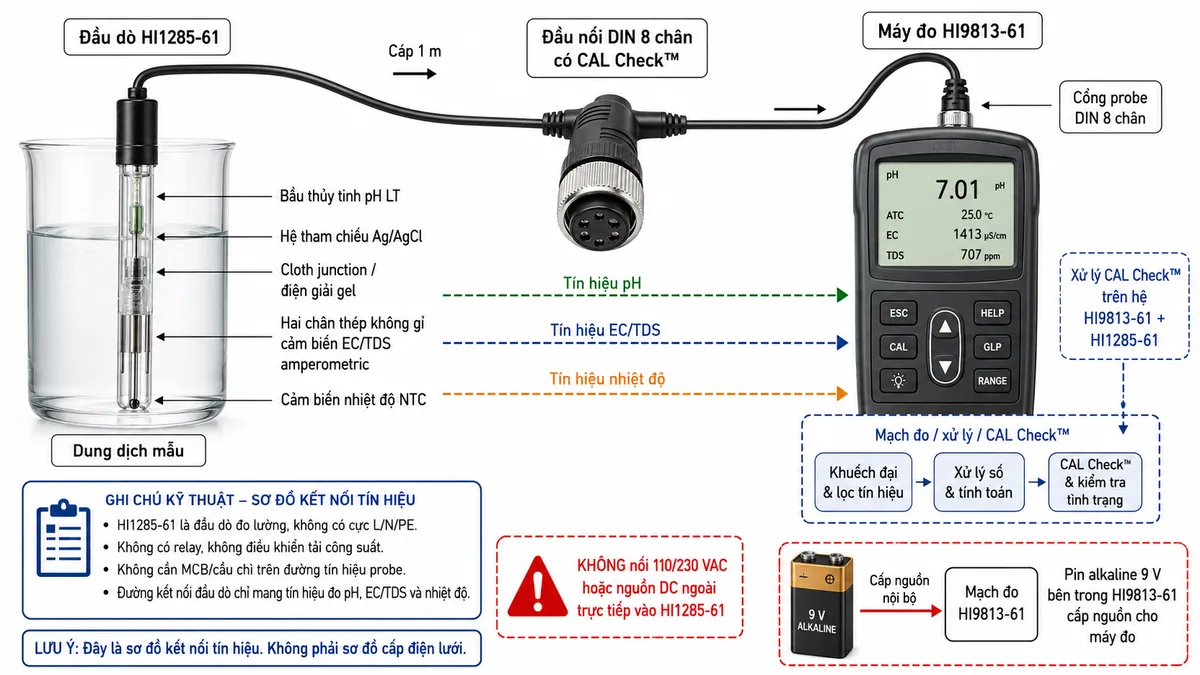

Kết nối HI1285-61 với máy đo

HI1285-61 không phải cảm biến công nghiệp nhận nguồn 110/230 VAC độc lập và không có ngõ ra relay để điều khiển tải. Đầu dò kết nối trực tiếp với ngõ probe của máy đo tương thích thông qua đầu nối DIN; nguồn và mạch đo cần thiết được quản lý bởi chính thiết bị đo. Với HI9813-61, máy đo sử dụng pin kiềm 9 V và có ổ cắm DIN 8 chân dành cho đầu dò.

Nguyên lý đo pH

Phần cảm biến pH sử dụng bầu thủy tinh LT kết hợp với hệ tham chiếu Ag/AgCl. Khi đầu cảm biến tiếp xúc với dung dịch, hệ điện hóa tạo ra điện thế liên quan đến hoạt độ ion hydro. Vì tín hiệu pH có trở kháng cao, mạch khuếch đại được tích hợp trong đầu dò giúp giảm tác động của nhiễu điện trước khi tín hiệu được truyền về máy đo. Hanna đặc biệt nêu lợi ích này đối với môi trường có động cơ, bơm hoặc ballast.

Nguyên lý đo EC và TDS

Đối với đo độ dẫn điện EC, mạch đo tạo điện áp xoay chiều cho cảm biến amperometric. Dòng điện chạy qua dung dịch giữa hai chân thép không gỉ phụ thuộc vào lượng ion hòa tan: lượng muối ion hóa tăng sẽ làm khả năng dẫn điện tăng. Máy đo xử lý tín hiệu EC và có thể biểu diễn giá trị dưới dạng TDS theo thuật toán chuyển đổi của thiết bị.

Đo nhiệt độ và bù nhiệt EC/TDS

Cảm biến nhiệt độ NTC tích hợp đo nhiệt độ của chính mẫu đang tiếp xúc với đầu dò. Trên hệ HI9813-61, dữ liệu này được sử dụng cho chức năng bù nhiệt tự động của phép đo EC/TDS, giúp hạn chế sai lệch do độ dẫn điện của dung dịch thay đổi theo nhiệt độ.

CAL Check™ hoạt động như thế nào?

CAL Check™ trên hệ HI9813-61 và HI1285-61 được dùng để kiểm tra tình trạng hiệu chuẩn và đầu dò. Theo hướng dẫn Hanna, đầu dò được đặt vào dung dịch kiểm tra HI50021 và người dùng kích hoạt phím Check trên máy. Thiết bị có thể xác nhận trạng thái đầu dò phù hợp hoặc đưa ra cảnh báo cần làm sạch và hiệu chuẩn. Vì vậy, CAL Check™ nên được hiểu là chức năng của hệ đo HI9813-61 phối hợp với phiên bản đầu dò HI1285-61, thay vì một bộ hiển thị hoặc bộ điều khiển độc lập nằm trong điện cực.

Ứng dụng điển hình

• Thủy canh và dung dịch dinh dưỡng: theo dõi đồng thời pH, EC/TDS và nhiệt độ để hỗ trợ quản lý môi trường dinh dưỡng cho cây.
• Nhà kính và nông nghiệp: phù hợp với môi trường có thiết bị điện như bơm và động cơ nhờ phần đo pH được tiền khuếch đại.
• Nước ngầm và giám sát môi trường: kiểm tra nhanh các chỉ tiêu cơ bản liên quan đến độ axit/kiềm, lượng chất ion hòa tan và nhiệt độ.
• Kiểm tra nước và hệ thống xử lý nước: sử dụng khi cần theo dõi đồng thời pH và độ dẫn của dung dịch trong phạm vi làm việc phù hợp của đầu dò.

Hanna mô tả HI1285-61 phù hợp cho nhà kính, thủy canh, giám sát môi trường và xử lý nước; tài liệu của hệ HI9813-61 cũng nhấn mạnh các ứng dụng thủy canh, nhà kính, nông nghiệp và nước ngầm.

4) Cam kết & nơi mua hàng

Khi lựa chọn Hanna HI1285-61 chính hãng, người mua nên đối chiếu đúng mã hàng, loại đầu nối và máy đo đang sử dụng trước khi đặt hàng. Đây là đầu dò chuyên dụng nên khả năng tương thích với thiết bị đo là yếu tố quan trọng hơn việc chỉ so sánh hình thức bên ngoài.

Để đặt mua điện cực pH/EC/TDS/nhiệt độ Hanna HI1285-61, nhận tư vấn lựa chọn đúng thiết bị tương thích và hỗ trợ thông tin kỹ thuật, khách hàng có thể liên hệ trực tiếp thietbicodien. Chúng tôi hướng tới cung cấp đúng model, hàng chính hãng và thông tin sản phẩm minh bạch để khách hàng thuận tiện triển khai cho hệ thống đo thực tế.

Câu hỏi thường gặp (FAQ)

HI1285-61 đo được những thông số nào?

HI1285-61 đo pH, EC/TDS và nhiệt độ thông qua ba phần tử cảm biến tích hợp trong cùng một thân đầu dò. Giá trị TDS được thiết bị đo tương thích tính từ tín hiệu EC chứ không phải một nguyên lý cảm biến TDS độc lập.

HI1285-61 có dùng trực tiếp với nguồn 220 V không?

Không. HI1285-61 không được đấu trực tiếp 110/230 VAC. Đầu dò được nối vào cổng DIN của máy đo tương thích; nguồn điện thuộc về máy đo, không phải một đường cấp điện lưới riêng cho điện cực.

CAL Check™ nằm trong đầu dò hay trong máy đo?

HI1285-61 là phiên bản đầu dò hỗ trợ CAL Check™, nhưng quá trình kiểm tra được thực hiện bởi hệ thống khi đầu dò phối hợp với HI9813-61 có phím Check. Máy đánh giá tín hiệu trong dung dịch kiểm tra và đưa ra trạng thái tương ứng.

Tại sao điện cực pH của HI1285-61 có bộ khuếch đại?

Bộ khuếch đại giúp tín hiệu pH trở kháng cao ít bị ảnh hưởng bởi nhiễu điện hơn. Hanna nêu các nguồn nhiễu điển hình như động cơ, ballast và bơm, thường gặp trong nhà kính và hệ thống thủy canh.

HI1285-61 đo EC bằng nguyên lý nào?

Đầu dò sử dụng cảm biến EC amperometric hai chân thép không gỉ. Một tín hiệu điện áp xoay chiều được đặt lên cảm biến và dòng điện qua dung dịch thay đổi theo lượng ion dẫn điện hiện diện trong mẫu.

HI1285-61 có cảm biến nhiệt độ riêng không?

Có. Đầu dò tích hợp NTC thermistor để đo nhiệt độ mẫu và cung cấp dữ liệu phục vụ bù ảnh hưởng nhiệt độ trong phép đo EC/TDS trên hệ đo tương thích.

HI1285-61 có phải châm thêm điện giải thường xuyên không?

Không. Phần điện cực pH sử dụng điện giải dạng gel; Hanna mô tả cấu trúc này là loại không cần châm lại điện giải định kỳ. Tuy nhiên, đầu dò vẫn cần được vệ sinh, bảo quản và hiệu chuẩn đúng hướng dẫn để duy trì chất lượng phép đo.
