HI7634 | Đầu Dò EC/TDS cho Bộ Điều Khiển Mini (Mini Controller) Thang Thấp Hanna HI7634

HI7634 | Đầu Dò EC/TDS cho Bộ Điều Khiển Mini Thang Thấp Hanna HI7634

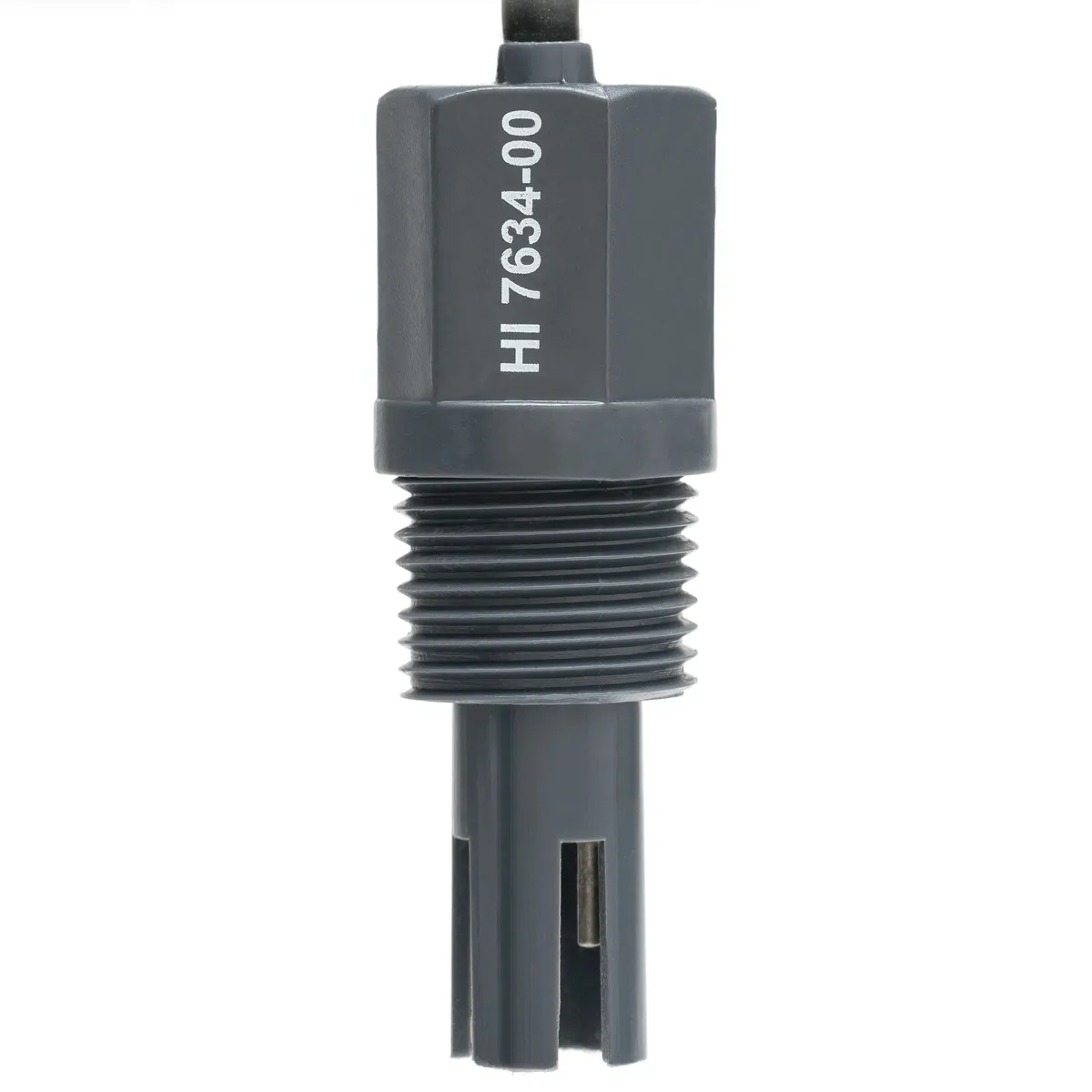

HI7634 | Đầu Dò EC/TDS cho Bộ Điều Khiển Mini (Mini Controller) Thang Thấp Hanna HI7634 là đầu dò độ dẫn điện chuyên dùng cho hệ thống giám sát và điều khiển EC/TDS ở vùng đo thấp. Trong tài liệu kỹ thuật hiện hành của Hanna Instruments, đầu dò được định danh theo mã đặt hàng HI7634-00 và sử dụng nguyên lý đo độ dẫn kiểu amperometric hai điện cực, đồng thời tích hợp cảm biến nhiệt độ để hỗ trợ bù nhiệt tự động.

Thương hiệu Hanna và nguồn gốc sản phẩm

Hanna Instruments khởi nguồn tại Ý từ năm 1978 và phát triển thành thương hiệu thiết bị phân tích nước, phòng thí nghiệm và điều khiển quá trình được sử dụng trên nhiều thị trường. Hanna trực tiếp phát triển nhiều dòng máy đo pH, EC, TDS, DO, điện cực, đầu dò và bộ điều khiển quá trình. Theo thông tin sản phẩm cung cấp, HI7634 có xuất xứ Romania.

Khác với các đầu dò EC dành cho vùng dẫn điện cao, HI7634 được thiết kế để làm việc cùng Mini Controller EC/TDS thang thấp của Hanna, phù hợp với những quá trình cần theo dõi độ dẫn ở đơn vị µS/cm hoặc TDS ở đơn vị ppm.

Ưu điểm và tính năng nổi bật của Hanna HI7634

• Đầu dò EC/TDS hai điện cực với nguyên lý amperometric, phù hợp cho phép đo độ dẫn điện liên tục trong hệ thống quá trình.
• Được tối ưu cho đo EC/TDS thang thấp, phù hợp với các ứng dụng cần phát hiện sự thay đổi nhỏ của lượng ion hòa tan trong nước.
• Tích hợp cảm biến nhiệt độ NTC, cho phép bộ điều khiển tương thích thực hiện bù ảnh hưởng của nhiệt độ lên phép đo độ dẫn.
• Thiết kế kết nối ren cho phép lắp đầu dò trực tiếp vào đường ống hoặc điểm lấy mẫu thích hợp.
• Cáp đầu dò đưa đồng thời tín hiệu điện cực và tín hiệu nhiệt độ về bộ điều khiển, giúp hệ thống gọn và thuận tiện khi lắp đặt trong tủ điều khiển.
• Có các phiên bản chiều dài cáp khác nhau do Hanna cung cấp, thuận tiện lựa chọn theo khoảng cách giữa điểm đo và tủ điều khiển.
• Phù hợp với hệ thống giám sát chất lượng nước, xử lý nước và các quá trình công nghiệp sử dụng Mini Controller EC hoặc TDS tương thích của Hanna.

Thông tin kỹ thuật được Hanna công bố

Hạng mục	Thông tin
Mã đầu dò	HI7634-00
Loại cảm biến	Hai điện cực, amperometric
Ứng dụng đo	EC/TDS thang thấp, µS/cm và ppm khi sử dụng với bộ điều khiển tương thích
Hằng số cell	1 cm⁻¹
Cảm biến nhiệt độ	NTC 10 kΩ tích hợp
Vật liệu	PVC và ER 385
Nhiệt độ làm việc	-5 đến 50 °C
Áp suất tối đa	3 bar
Kết nối cơ khí	Ren ngoài 1/2 inch NPT
Chiều dài cáp tiêu chuẩn	2 m đối với HI7634-00
Phiên bản cáp khác	HI7634-00/4: 4 m; HI7634-00/5: 5 m

Chức năng, nguyên lý hoạt động và ứng dụng của HI7634

Kết nối đầu dò với Mini Controller

HI7634 không phải một bộ điều khiển độc lập và không cần cấp nguồn lưới trực tiếp vào đầu dò. Cáp của đầu dò được đấu vào phần PROBE INPUT điện áp thấp của Mini Controller Hanna theo đúng màu dây và ký hiệu đầu cuối do nhà sản xuất quy định. Tài liệu Hanna yêu cầu phải ngắt nguồn bộ điều khiển trước khi thực hiện đấu dây.

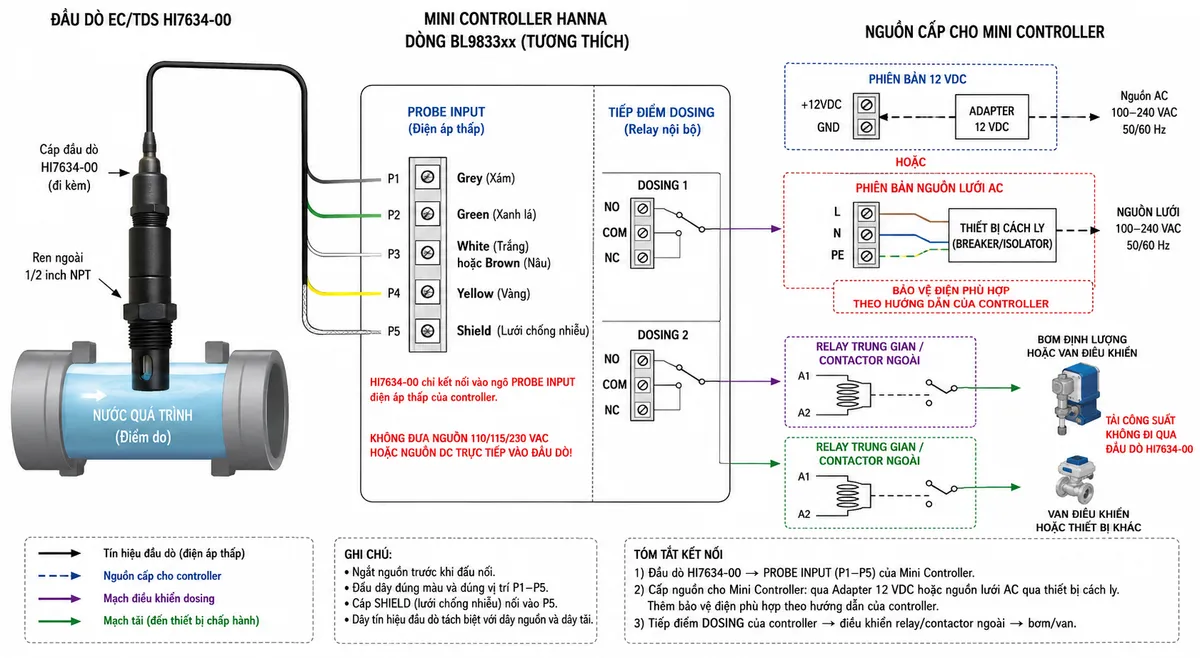

Với sơ đồ dây của HI7634-00, các dây Grey, Green, White hoặc Brown, Yellow và Shield được đưa lần lượt về các đầu nối P1, P2, P3, P4 và P5 của ngõ đầu dò tương ứng. Không được đưa nguồn 115/230 VAC hoặc nguồn DC bên ngoài trực tiếp vào các dây cảm biến này.

Phần cấp nguồn, tiếp địa và bảo vệ điện thuộc về Mini Controller. Tùy đúng phiên bản controller, thiết bị có thể sử dụng nguồn DC qua adapter hoặc nguồn AC theo cấu hình của nhà sản xuất. Với controller dùng nguồn lưới, thiết bị đóng cắt/cách ly và bảo vệ phải được lắp theo hướng dẫn của controller; đầu dò HI7634 vẫn chỉ nối vào ngõ cảm biến điện áp thấp. Tiếp điểm điều khiển dosing của Mini Controller có thể được sử dụng để tác động đến bơm, van hoặc mạch điều khiển tải phù hợp; tải công suất không được nối qua bản thân đầu dò.

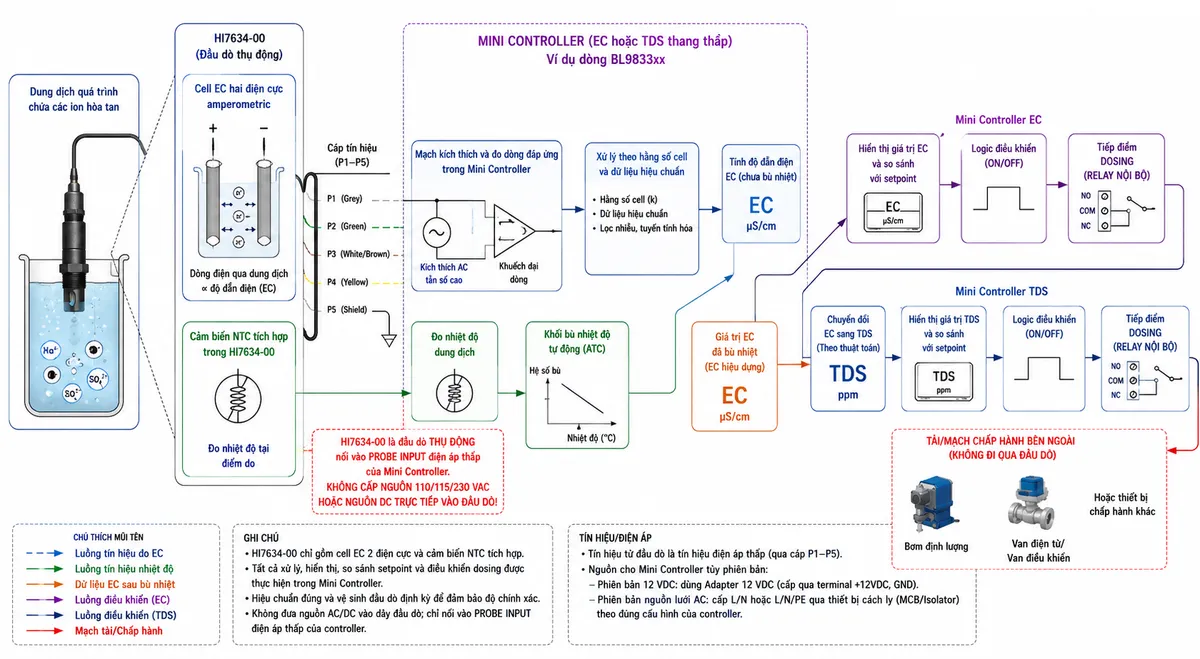

Nguyên lý đo EC và TDS

Trong quá trình đo, phần cảm biến của đầu dò độ dẫn HI7634 tiếp xúc trực tiếp với dung dịch. Các ion hòa tan trong nước cho phép dòng điện chạy qua giữa hai điện cực khi mạch đo của Mini Controller kích thích cell đo. Mạch điện tử của controller đo đáp ứng dòng điện này và, dựa trên đặc tính cell cùng dữ liệu hiệu chuẩn, xác định độ dẫn điện EC của dung dịch.

Nhiệt độ có ảnh hưởng đáng kể đến độ dẫn điện. Vì vậy, cảm biến NTC tích hợp trong đầu dò đồng thời theo dõi nhiệt độ dung dịch. Tín hiệu nhiệt độ được đưa về controller để thực hiện bù nhiệt độ tự động, giúp giá trị EC được xử lý nhất quán hơn khi nhiệt độ quá trình thay đổi.

Khi kết nối với Mini Controller TDS tương thích, controller sử dụng phép đo độ dẫn làm cơ sở để chuyển đổi và hiển thị TDS – tổng chất rắn hòa tan theo thuật toán của thiết bị. Vì vậy, HI7634 về bản chất là cell đo độ dẫn kèm cảm biến nhiệt độ; việc tính toán và hiển thị EC hoặc TDS được thực hiện tại bộ điều khiển.

Trước khi đưa hệ thống vào vận hành, đầu dò cần được hiệu chuẩn theo quy trình và dung dịch chuẩn phù hợp với đúng model Mini Controller. Việc vệ sinh đầu dò định kỳ, giữ bề mặt điện cực sạch và hiệu chuẩn lại sau vệ sinh giúp hạn chế sai số do cặn bám hoặc ô nhiễm tại vùng cảm biến.

Ứng dụng điển hình

Nhờ được thiết kế cho đo độ dẫn thấp, HI7634 phù hợp với các hệ thống cần theo dõi sự thay đổi nồng độ ion trong nước ở vùng thấp. Đầu dò có thể được sử dụng trong hệ thống xử lý nước, giám sát nước sau các công đoạn tinh lọc, hệ thống cấp nước công nghệ, dây chuyền sản xuất và các quá trình có Mini Controller Hanna tương thích.

Trong hệ thống điều khiển tự động, giá trị EC hoặc TDS từ HI7634 có thể được controller so sánh với giá trị đặt. Từ kết quả so sánh, Mini Controller thực hiện logic điều khiển thông qua tiếp điểm dosing để phối hợp với bơm, van hoặc thiết bị chấp hành bên ngoài theo cấu hình của hệ thống.

Cam kết và nơi mua Hanna HI7634 chính hãng

Khi lựa chọn Hanna HI7634, việc xác định đúng Mini Controller đang sử dụng, vùng đo EC/TDS, chiều dài cáp và điều kiện lắp đặt là rất quan trọng. Khách hàng nên đối chiếu mã bộ điều khiển trước khi đặt hàng để bảo đảm đầu dò tương thích với hệ thống hiện hữu.

Để mua đầu dò EC/TDS Hanna HI7634 chính hãng, được hỗ trợ kiểm tra model, lựa chọn phiên bản cáp và tư vấn kết nối phù hợp, khách hàng có thể đặt hàng tại thietbicodien. Sản phẩm được cung cấp theo đúng mã hàng và thông tin kỹ thuật, giúp thuận tiện cho thay thế, bảo trì hoặc triển khai mới hệ thống đo EC/TDS công nghiệp.

Câu hỏi thường gặp (FAQ)

HI7634 dùng để đo EC hay TDS?

HI7634 là đầu dò độ dẫn hai điện cực. Đầu dò cung cấp tín hiệu đo độ dẫn cho Mini Controller; controller tương thích có thể hiển thị EC trực tiếp hoặc chuyển đổi giá trị EC thành TDS tùy model thiết bị.

HI7634 có dùng cho vùng EC cao hay không?

Không phải ứng dụng chính. HI7634-00 được Hanna thiết kế cho Mini Controller thang thấp, với các ứng dụng EC ở đơn vị µS/cm và TDS ở đơn vị ppm. Khi cần đo vùng dẫn điện cao hơn cần lựa chọn đầu dò và controller được Hanna chỉ định cho vùng tương ứng.

HI7634 có tích hợp bù nhiệt độ không?

Có. Đầu dò có cảm biến nhiệt độ NTC tích hợp. Tín hiệu nhiệt độ được Mini Controller sử dụng để thực hiện chức năng bù nhiệt cho phép đo độ dẫn.

Có được cấp 230 VAC trực tiếp vào HI7634 không?

Không. HI7634 kết nối vào ngõ PROBE INPUT điện áp thấp của Mini Controller. Nguồn AC hoặc DC chỉ được cấp cho bộ điều khiển theo đúng phiên bản và hướng dẫn của Hanna, không được đưa trực tiếp vào dây đầu dò.

HI7634 có thể lắp trực tiếp trên đường ống không?

Có. Đầu dò được thiết kế với kết nối ren ngoài NPT để phục vụ kiểu lắp insertion trên đường ống hoặc buồng đo, với điều kiện hệ thống cơ khí, nhiệt độ và áp suất nằm trong giới hạn được nhà sản xuất cho phép.

HI7634 có những lựa chọn chiều dài cáp nào?

Hanna cung cấp HI7634-00 với cáp tiêu chuẩn và các biến thể mã hàng có chiều dài cáp khác nhau. Khi đặt hàng cần chọn đúng mã phiên bản để phù hợp khoảng cách từ điểm đo đến Mini Controller.

Có cần hiệu chuẩn HI7634 trước khi sử dụng không?

Có. Hanna yêu cầu hiệu chuẩn đầu dò trước khi đo theo quy trình của Mini Controller đang sử dụng. Sau khi vệ sinh điện cực hoặc khi hệ thống có dấu hiệu sai lệch, nên kiểm tra và hiệu chuẩn lại bằng dung dịch chuẩn phù hợp.
