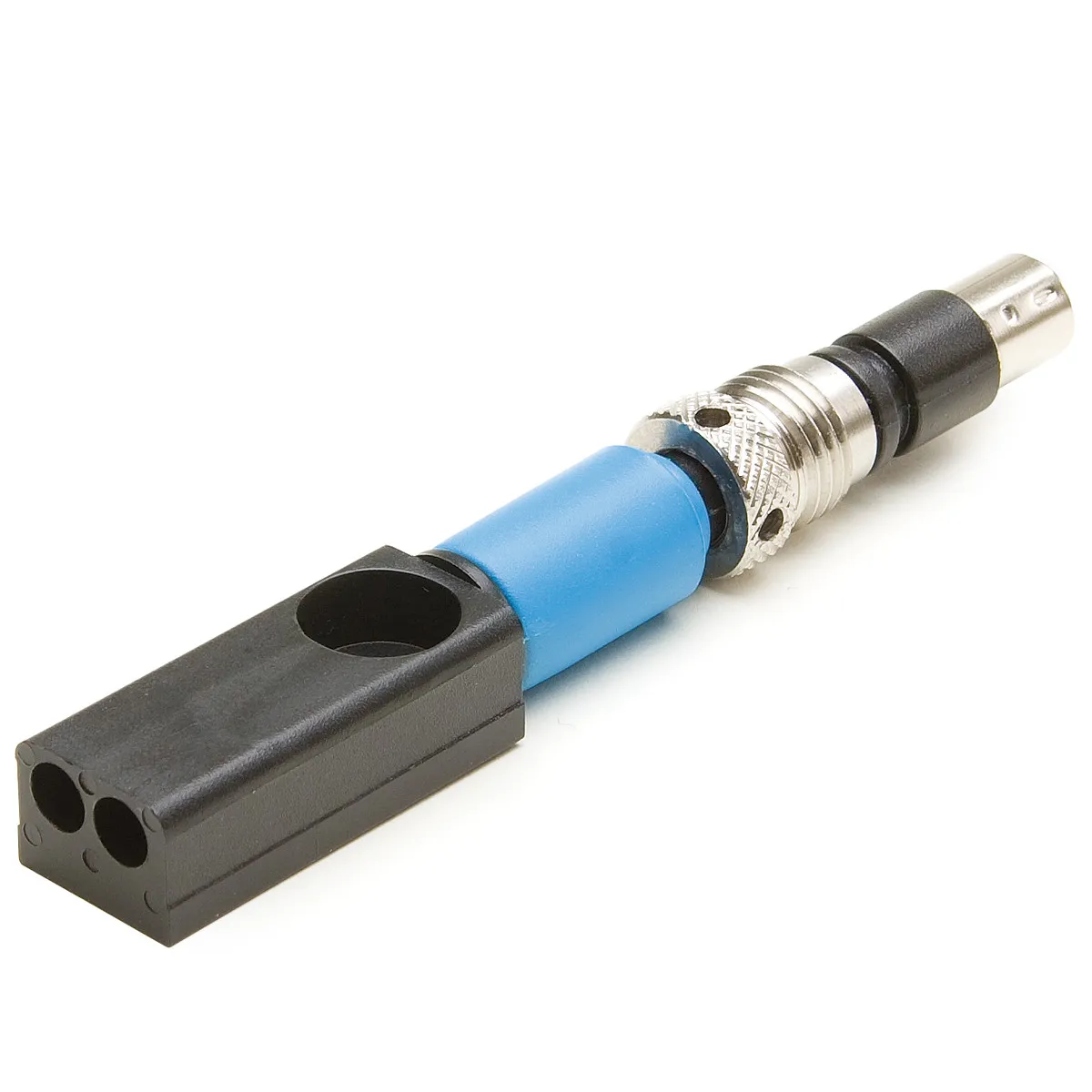

HI7609829-3 là module cảm biến độ dẫn điện EC 4 vòng của Hanna Instruments, được thiết kế để lắp vào đầu dò đa thông số dòng HI7609829/HI7629829 sử dụng với máy đo chất lượng nước HI9829. Cảm biến sử dụng bốn điện cực thép không gỉ AISI 316, thân ABS/epoxy và cơ cấu nhận dạng theo mã màu, phù hợp cho công việc đo chất lượng nước ngoài hiện trường cũng như các chương trình giám sát môi trường.

Điểm đáng chú ý của HI7609829-3 là cấu trúc bốn vòng giúp hạn chế ảnh hưởng của hiện tượng phân cực và lớp bám bề mặt so với cấu trúc hai điện cực thông thường. Khi tích hợp trong hệ thống HI9829, dữ liệu độ dẫn EC còn được sử dụng để xác định các đại lượng liên quan như TDS và độ mặn theo cấu hình của máy đo.

1. Giới thiệu & nguồn gốc thương hiệu

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và phát triển thành thương hiệu quốc tế chuyên về thiết bị phân tích chất lượng nước, pH, ORP, độ dẫn điện, oxy hòa tan, độ đục và nhiều chỉ tiêu hóa lý khác. Hanna hiện có hệ thống thiết kế và sản xuất tại nhiều quốc gia, trong đó có Romania.

Sản phẩm Hanna HI7609829-3 trong danh mục này có xuất xứ Romania. Đây không phải một máy đo độc lập mà là module cảm biến EC thay thế dành cho hệ đầu dò đa cảm biến tương thích. Thiết kế dạng module cho phép người sử dụng thay cảm biến tại hiện trường mà không phải thay toàn bộ cụm đầu dò.

HI7609829-3 được sử dụng với máy HI9829 thông qua đầu dò HI7609829 hoặc HI7629829. Trên đầu dò, cổng số 3 được mã hóa màu xanh dành cho cảm biến EC hoặc cảm biến EC/độ đục, giúp giảm nhầm lẫn khi lắp đặt.

2. Ưu điểm / tính năng nổi bật

Công nghệ cảm biến EC bốn vòng

HI7609829-3 sử dụng 4 điện cực thép không gỉ AISI 316. Trong nguyên lý đo bốn vòng, hai điện cực ngoài tạo trường điện xoay chiều trong dung dịch và hai điện cực phía trong cảm nhận độ sụt điện thế. Cấu trúc này giúp hệ thống duy trì phép đo ổn định trên dải độ dẫn rộng và giảm ảnh hưởng do phân cực điện cực.

Kết cấu phù hợp với đo hiện trường

Thân cảm biến được chế tạo từ ABS/epoxy, còn các điện cực làm bằng thép không gỉ AISI 316. Thiết kế cơ khí bảo vệ vùng điện cực giúp module thích hợp với các đầu dò đa thông số thường xuyên được sử dụng tại sông, hồ, ao nuôi, giếng, nguồn nước mặt và các điểm quan trắc ngoài hiện trường.

Nhận dạng bằng mã màu và thay thế tại hiện trường

Cảm biến có mã màu xanh tương ứng với cổng EC trên đầu dò. Kiểu kết nối module có định vị chân và liên kết dạng vặn giúp việc nhận dạng, tháo lắp và thay thế thuận tiện hơn. Khi lắp, cần căn đúng chân kết nối với ổ cắm tương ứng và kiểm tra O-ring trước khi siết module vào thân đầu dò.

Phục vụ EC, TDS và độ mặn trong hệ HI9829

Đại lượng vật lý mà cảm biến thu nhận là độ dẫn điện EC. Khi kết hợp với đầu dò và máy HI9829, tín hiệu EC có thể được xử lý để hiển thị độ dẫn đã bù nhiệt, độ dẫn tuyệt đối và các đại lượng dẫn xuất như TDS và độ mặn tùy chế độ cài đặt của hệ thống.

Thông tin kỹ thuật tham khảo theo tài liệu Hanna

Đặc tính	Thông tin
Mã cảm biến	HI7609829-3
Loại cảm biến	Cảm biến độ dẫn điện EC 4 vòng
Đại lượng sử dụng trong hệ thống	EC, TDS, độ mặn
Khoảng đo EC	0,0 đến 200,0 mS/cm; 0,0 đến 400 mS/cm đối với độ dẫn tuyệt đối
Khoảng nhiệt độ làm việc được công bố	-5 đến 55 °C
Điện cực	Thép không gỉ AISI 316, cấu trúc 4 vòng
Thân cảm biến	ABS/epoxy
Mã màu	Xanh
Kích thước	111 x 17 mm
Độ sâu được công bố cho cảm biến	20 m
Đầu dò tương thích	HI7609829 và HI7629829
Máy đo ứng dụng	HI9829 Multiparameter Portable Meter

3. Chức năng & nguyên lý hoạt động / ứng dụng

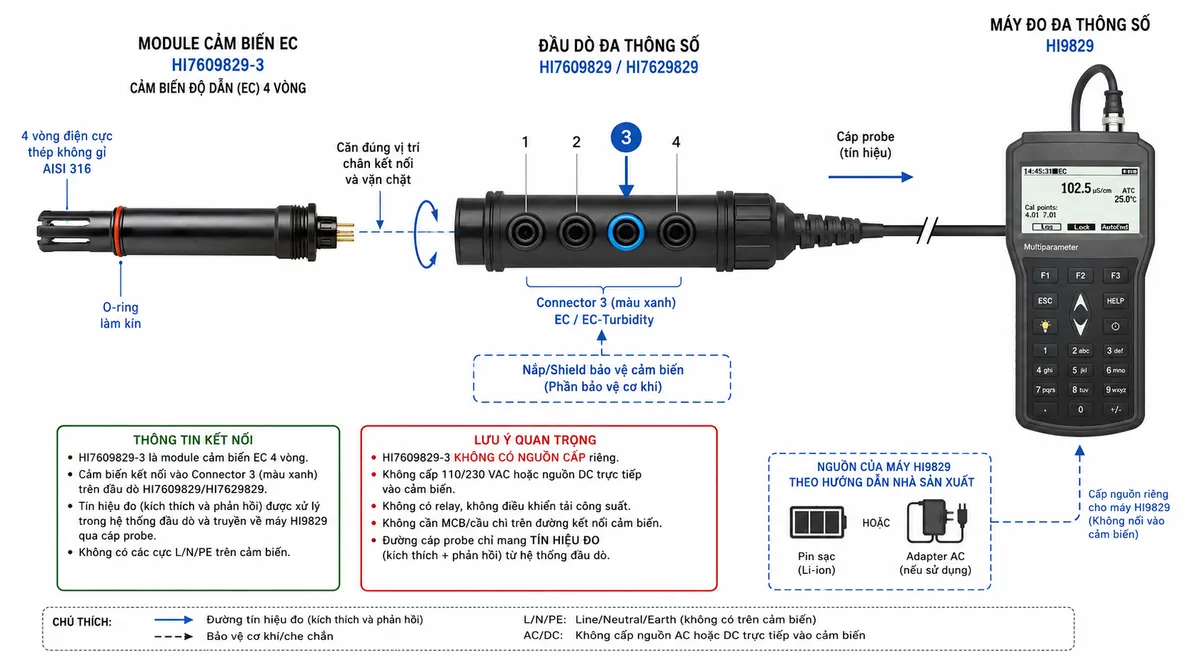

Kết nối HI7609829-3 với đầu dò và máy HI9829

Cảm biến EC HI7609829-3 không có các cực nguồn L/N/PE và không được cấp 110/230 VAC hay nguồn DC trực tiếp. Module được lắp vào cổng cảm biến EC của đầu dò HI7609829 hoặc HI7629829; tài liệu của Hanna xác định đây là cổng số 3 có mã màu xanh. Từ đầu dò, dữ liệu được truyền qua cáp của probe tới máy HI9829 để xử lý, hiển thị và ghi dữ liệu.

Do HI7609829-3 chỉ là module đo lường, sản phẩm không có relay, không đóng cắt tải công suất và không cần MCB hay cầu chì riêng trên đường kết nối cảm biến. Nếu hệ thống có nguồn điện hoặc bộ sạc cho thiết bị ngoại vi, phần nguồn phải được bố trí riêng theo hướng dẫn của thiết bị tương ứng, tuyệt đối không đưa nguồn điện trực tiếp vào các chân của HI7609829-3.

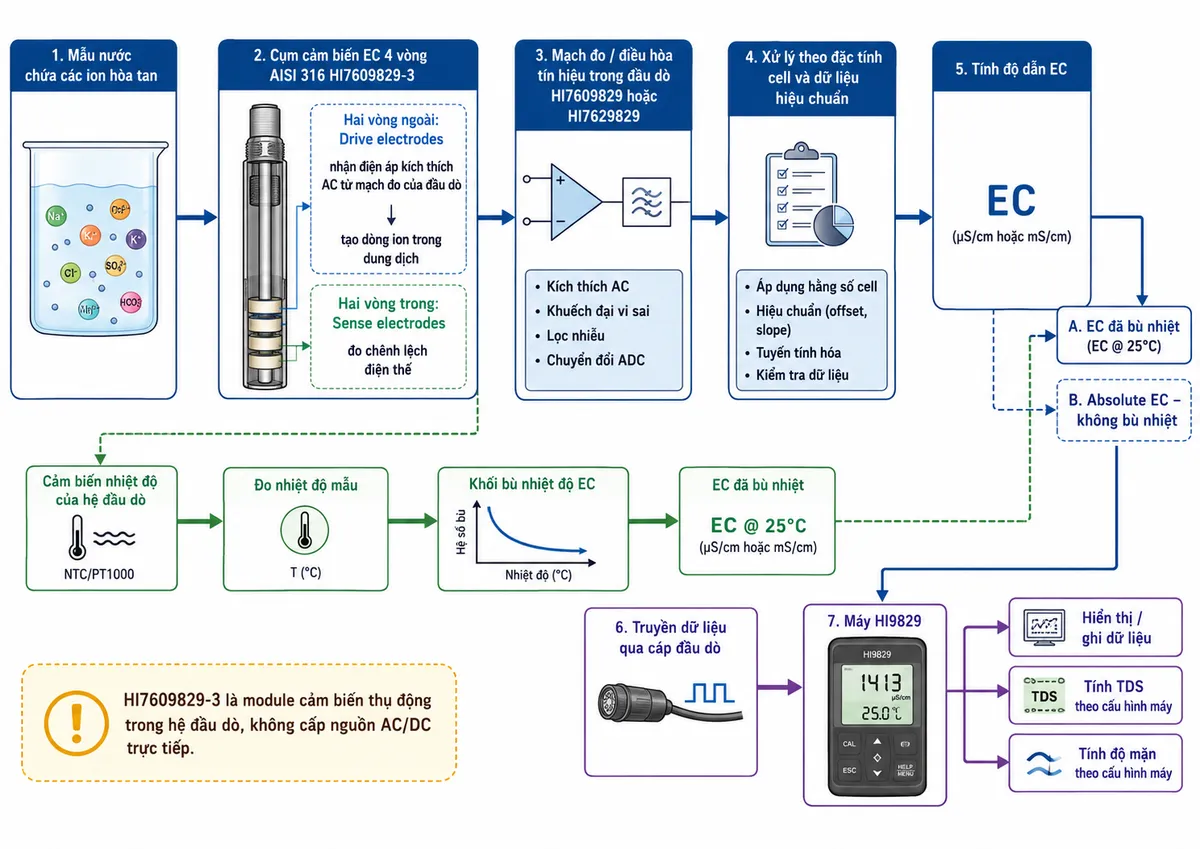

Nguyên lý đo độ dẫn điện

Độ dẫn điện của nước phụ thuộc vào khả năng các ion hòa tan vận chuyển điện tích trong dung dịch. Khi HI7609829-3 được nhúng đúng cách trong mẫu nước, mạch đo của hệ thống tạo tín hiệu kích thích xoay chiều tại cặp điện cực ngoài. Điện trường này tạo dòng ion trong dung dịch.

Hai điện cực cảm nhận ở phía trong đo sự thay đổi điện thế sinh ra bởi dòng điện trong mẫu. Từ đáp ứng điện này, mạch đo xác định độ dẫn điện của dung dịch. Phương pháp bốn vòng tách chức năng kích thích và cảm nhận, nhờ đó giảm ảnh hưởng của phân cực so với phép đo hai điện cực trong nhiều điều kiện thực tế.

Nhiệt độ ảnh hưởng đáng kể đến độ dẫn điện. Trong hệ HI9829, phép đo nhiệt độ của đầu dò được sử dụng cho quá trình bù nhiệt độ EC khi chế độ bù nhiệt được kích hoạt. Người dùng cũng có thể làm việc với độ dẫn tuyệt đối khi cần giá trị không bù nhiệt theo cấu hình của thiết bị.

Hiệu chuẩn và sử dụng đúng cách

Sau khi thay cảm biến, hệ thống nên được hiệu chuẩn độ dẫn điện bằng dung dịch chuẩn phù hợp trước khi đưa vào đo chính thức. Tài liệu vận hành HI9829 cũng yêu cầu kiểm tra vùng điện cực trước khi hiệu chuẩn vì cặn bẩn hoặc vật cản trong các kênh của cảm biến có thể làm thay đổi hình học điện của cell và gây trôi kết quả.

Khi làm việc, cần bảo đảm vùng điện cực được tiếp xúc đầy đủ với mẫu và không có bọt khí mắc trong khu vực đo. Sau khi sử dụng, có thể rửa đầu dò bằng nước thích hợp và làm sạch vùng EC bằng dụng cụ vệ sinh theo hướng dẫn Hanna nếu xuất hiện cặn hoặc chất bám. Không dùng vật cứng làm xước hay biến dạng các điện cực.

Ứng dụng điển hình

• Đo và theo dõi độ dẫn điện EC của nước trong khảo sát môi trường.
• Quan trắc chất lượng nước sông, hồ, kênh, ao và nguồn nước mặt.
• Kiểm tra nước nuôi trồng thủy sản và các hệ thống quản lý chất lượng nước.
• Khảo sát nước ngầm, giếng và các điểm lấy mẫu ngoài hiện trường.
• Đo đa chỉ tiêu khi kết hợp EC với pH/ORP, oxy hòa tan và các cảm biến khác của hệ HI9829.
• Hỗ trợ tính toán TDS và độ mặn từ phép đo EC trên máy HI9829.

4. Cam kết & nơi mua hàng

Khi lựa chọn HI7609829-3 chính hãng Hanna, khách hàng cần đặc biệt chú ý đúng mã module, đúng dòng đầu dò đang sử dụng và tình trạng cổng kết nối/O-ring để bảo đảm khả năng tương thích cũng như độ kín của cụm đầu dò.

Để mua cảm biến độ dẫn Hanna HI7609829-3 chính hãng, nhận tư vấn kiểm tra tương thích với HI7609829, HI7629829 và HI9829, khách hàng có thể đặt hàng tại thietbicodien. Chúng tôi hỗ trợ lựa chọn đúng mã hàng theo hệ thống đo thực tế, hạn chế nhầm lẫn giữa module EC HI7609829-3 và module kết hợp EC/độ đục HI7609829-4.

Câu hỏi thường gặp (FAQ)

HI7609829-3 dùng để đo thông số gì?

HI7609829-3 là cảm biến dùng để thu nhận độ dẫn điện EC của mẫu nước. Khi tích hợp trong hệ thống HI9829, dữ liệu EC có thể tiếp tục được sử dụng để tính và hiển thị TDS hoặc độ mặn theo cấu hình của máy.

HI7609829-3 có dùng trực tiếp với máy HI9829 không?

Không cắm module này trực tiếp vào thân máy đo. HI7609829-3 được lắp vào cổng EC màu xanh trên đầu dò HI7609829 hoặc HI7629829, sau đó đầu dò kết nối với máy HI9829 qua cáp.

HI7609829-3 có cần cấp nguồn riêng không?

Không. Đây là module cảm biến EC hoạt động trong hệ thống đầu dò. Không được đấu 110/230 VAC hoặc một nguồn DC bên ngoài trực tiếp vào các chân cảm biến.

Tại sao HI7609829-3 sử dụng bốn điện cực?

Thiết kế bốn vòng tách cặp điện cực kích thích khỏi cặp điện cực cảm nhận. Cấu trúc này giúp giảm ảnh hưởng của hiện tượng phân cực và lớp bám bề mặt, đồng thời thích hợp với phép đo độ dẫn trên dải rộng.

Cảm biến HI7609829-3 được lắp vào cổng nào của đầu dò?

Module EC được lắp vào Connector 3 màu xanh của dòng đầu dò HI7609829/HI7629829. Khi lắp cần căn đúng các chân kết nối và kiểm tra tình trạng O-ring trước khi vặn cảm biến vào thân probe.

HI7609829-3 có phải cảm biến EC/độ đục không?

Không. HI7609829-3 là cảm biến EC bốn vòng. Module kết hợp cả EC và độ đục của cùng hệ đầu dò có mã khác là HI7609829-4.

Có cần hiệu chuẩn lại sau khi thay HI7609829-3 không?

Có. Sau khi thay cảm biến EC, nên thực hiện hiệu chuẩn độ dẫn với dung dịch chuẩn phù hợp theo quy trình của HI9829 trước khi sử dụng cho phép đo chính thức.

HI7609829-3 có thể sử dụng ở độ sâu bao nhiêu?

Tài liệu kỹ thuật của Hanna công bố độ sâu cho cảm biến HI7609829-3 là 20 m. Khi triển khai thực tế vẫn cần tuân thủ đồng thời giới hạn của toàn bộ đầu dò, cáp, đầu nối và phương pháp lắp đặt của hệ thống.
