HI3011 | Điện Cực Độ Dẫn trong Dòng Chảy Hanna HI3011

HI3011 | Điện Cực Độ Dẫn Trong Dòng Chảy Hanna HI3011 – Giới thiệu & nguồn gốc thương hiệu

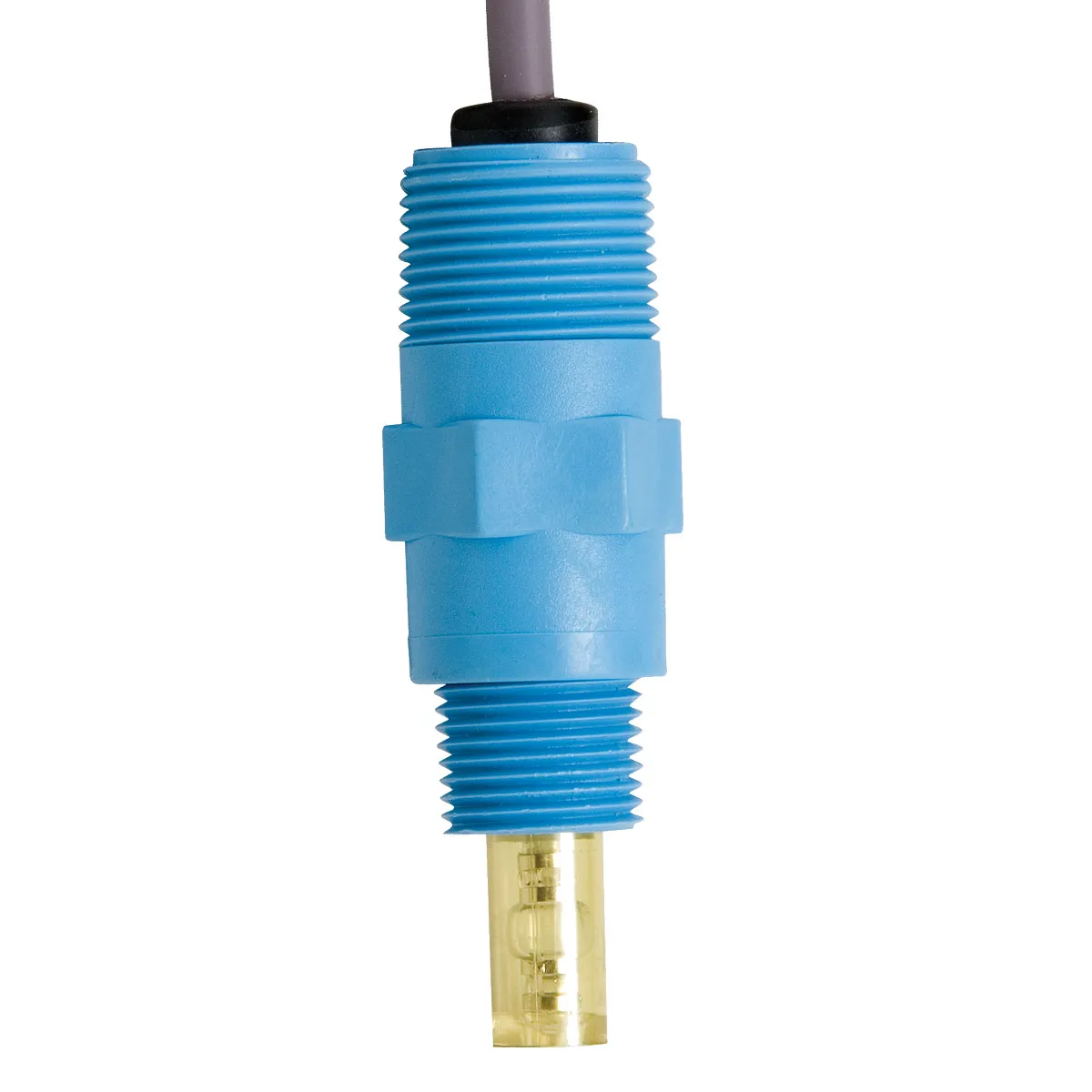

HI3011 | Điện Cực Độ Dẫn trong Dòng Chảy Hanna HI3011 là đầu dò đo độ dẫn điện EC được thiết kế cho các ứng dụng giám sát liên tục trong hệ thống công nghiệp. Điện cực sử dụng cấu trúc 4 vòng platinum, cho phép đo độ dẫn trên dải làm việc rộng hơn so với nguyên lý hai điện cực và giảm ảnh hưởng của hiện tượng phân cực điện cực.

Hanna Instruments khởi nguồn tại Ý từ năm 1978 và phát triển các thiết bị phân tích điện hóa, đo chất lượng nước và kiểm soát quá trình cho phòng thí nghiệm cũng như công nghiệp. Sản phẩm HI3011 có xuất xứ Romania theo thông tin sản phẩm cung cấp.

HI3011 phù hợp cho người dùng cần một điện cực độ dẫn lắp trên đường ống hoặc hệ thống dòng chảy, đặc biệt trong các dây chuyền cần theo dõi EC liên tục và đưa tín hiệu đo về bộ điều khiển EC/TDS tương thích.

Ưu điểm / tính năng nổi bật của Hanna HI3011

• Công nghệ đo độ dẫn 4 vòng sử dụng các phần tử platinum, giúp hạn chế ảnh hưởng phân cực thường gặp ở cảm biến hai điện cực.
• Thiết kế chuyên dụng cho đo EC liên tục trong dòng chảy và các ứng dụng công nghiệp.
• Cấu trúc ren cho phép tích hợp thuận tiện vào hệ thống flow-through, đường ống hoặc cấu hình lắp đặt phù hợp với quy trình.
• Thân PVDF có khả năng chịu hóa chất tốt; phần bảo vệ cảm biến bằng PEI có thể tháo để hỗ trợ vệ sinh và bảo trì.
• Cáp tín hiệu dài 3 m giúp thuận tiện khi bố trí đầu dò cách bộ điều khiển một khoảng nhất định.
• HI3011 là cảm biến thụ động, không đấu trực tiếp nguồn 110/230 VAC vào điện cực.
• Không tích hợp cảm biến nhiệt độ trong bản thân HI3011; khi hệ thống cần bù nhiệt tự động, có thể sử dụng cảm biến Pt100 riêng với bộ điều khiển tương thích.

Đặc tính kỹ thuật chính đã xác nhận

Đặc tính	Thông tin
Model	HI3011
Loại cảm biến	Điện cực độ dẫn dạng flow-through
Nguyên lý cảm biến	4 vòng đo độ dẫn
Vật liệu phần tử cảm biến	Platinum
Vật liệu thân	PVDF
Ống bảo vệ cảm biến	PEI, có thể tháo để bảo trì
Ren phía trước	Ren ngoài 1/2 inch cho lắp flow-through
Ren phía sau	3/4 inch cho cấu hình lắp chìm hoặc đường ống
Chiều dài cáp	3 m
Cảm biến nhiệt độ tích hợp	Không
Kiểu đầu nối	Cáp dây rời, không tích hợp đầu connector

Chức năng, nguyên lý hoạt động và ứng dụng của HI3011

Chức năng đo độ dẫn điện EC trong dòng chảy

Điện cực độ dẫn Hanna HI3011 được sử dụng để cảm nhận khả năng dẫn điện của dung dịch. Khi trong nước hoặc dung dịch có các ion hòa tan, các ion này tham gia dẫn dòng điện giữa các phần tử cảm biến. Mức đáp ứng điện của dung dịch thay đổi theo độ dẫn EC và được bộ điều khiển tương thích xử lý thành giá trị đo.

Thiết kế flow-through giúp HI3011 thích hợp với các hệ thống mà mẫu chất lỏng liên tục đi qua đường ống hoặc buồng đo. Nhờ đó, người vận hành có thể theo dõi xu hướng thay đổi độ dẫn mà không phải lấy mẫu thủ công cho từng phép đo.

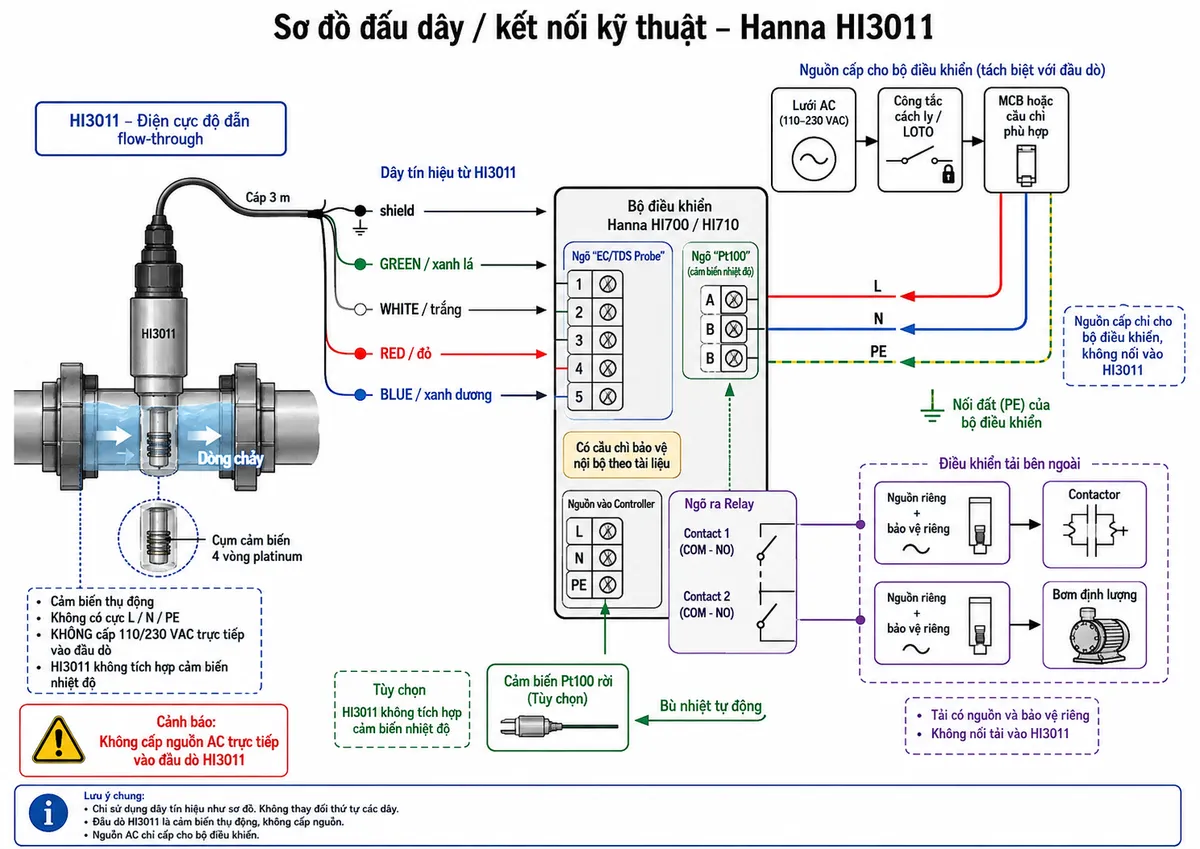

Kết nối HI3011 với bộ điều khiển

Trong cấu hình sử dụng với bộ điều khiển Hanna HI700/HI710, cáp EC của HI3011 được đưa vào ngõ EC/TDS probe. Tài liệu HI700/HI710 quy định dây shield nối pin 1, dây xanh lá nối pin 2, dây trắng nối pin 3, dây đỏ nối pin 4 và dây xanh dương nối pin 5. Nguồn AC, PE, relay điều khiển tải và các thiết bị bảo vệ thuộc về bộ điều khiển hoặc mạch công suất bên ngoài, không phải đầu dò HI3011.

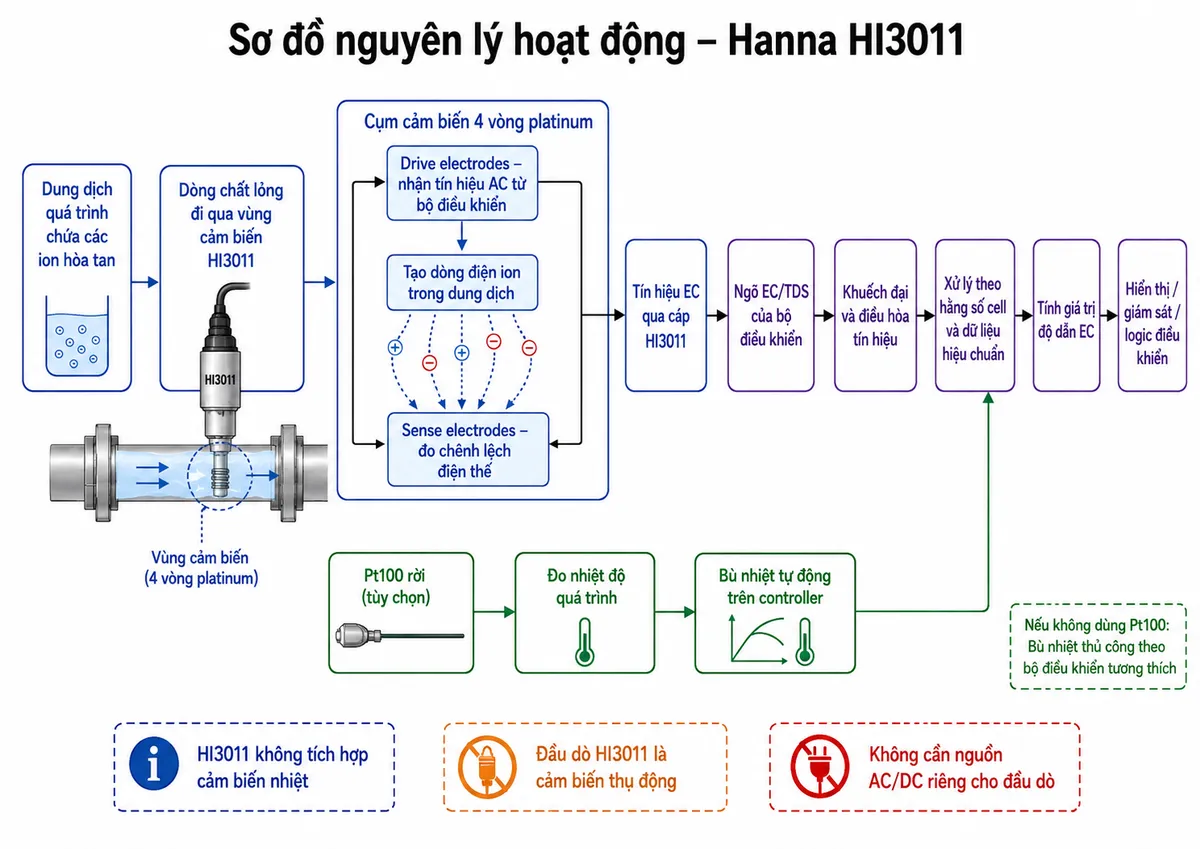

Nguyên lý đo 4 vòng platinum

Ở cấu hình bốn vòng, hai vòng ngoài hoạt động như các điện cực kích thích. Bộ đo đưa tín hiệu điện xoay chiều tới các vòng này để hình thành dòng ion trong dung dịch. Hai vòng ở giữa đóng vai trò cảm nhận và đo độ sụt điện thế do dòng điện tạo ra. Từ quan hệ giữa tín hiệu kích thích, dòng điện và điện thế đo được, bộ điều khiển xác định độ dẫn điện EC của dung dịch.

So với phương pháp hai điện cực, cấu trúc bốn vòng tách chức năng kích thích và cảm nhận, nhờ đó giảm ảnh hưởng của phân cực điện cực và hỗ trợ phép đo ổn định trên phạm vi độ dẫn rộng hơn. Giá trị thu được tiếp tục được xử lý theo dữ liệu hiệu chuẩn và đặc tính cell trong thiết bị đo hoặc bộ điều khiển.

Nhiệt độ ảnh hưởng đáng kể đến độ dẫn của dung dịch. Do HI3011 không có cảm biến nhiệt độ tích hợp, hệ thống có thể sử dụng Pt100 riêng để thực hiện bù nhiệt tự động trên bộ điều khiển phù hợp; khi không có cảm biến nhiệt, một số controller tương thích cho phép thiết lập bù nhiệt thủ công.

Ứng dụng thực tế

HI3011 hướng đến giám sát độ dẫn trong quy trình công nghiệp, đặc biệt khi cảm biến cần được tích hợp trực tiếp vào hệ thống có dòng chất lỏng liên tục. Các ứng dụng phù hợp có thể gồm hệ thống xử lý nước, kiểm soát chất lượng nước công nghệ, giám sát dung dịch trong đường ống và các hệ thống châm hóa chất hoặc điều khiển quy trình dựa trên giá trị EC.

Khi kết hợp với controller có relay, tín hiệu từ HI3011 có thể được dùng làm biến đo cho logic ON/OFF hoặc PID của hệ thống. Việc đóng cắt bơm định lượng, contactor hoặc tải công suất được thực hiện bởi bộ điều khiển và mạch điện bên ngoài; HI3011 chỉ thực hiện chức năng cảm biến.

Lưu ý khi lắp đặt và bảo trì

• Đảm bảo vùng bốn vòng cảm biến tiếp xúc đầy đủ với dung dịch và hạn chế bọt khí bị giữ quanh cụm đo.
• Không cấp nguồn lưới hoặc nguồn DC trực tiếp vào các dây tín hiệu của HI3011.
• Giữ cáp, đầu dây và điểm đấu nối sạch, khô, tránh hư hỏng lớp cách điện.
• Vệ sinh các vòng platinum bằng phương pháp không gây mài mòn và hiệu chuẩn lại hệ thống sau khi bảo trì khi cần thiết.
• Nếu cần bù ảnh hưởng nhiệt độ tự động, bố trí cảm biến nhiệt Pt100 riêng phù hợp với bộ điều khiển.

Cam kết & nơi mua HI3011 chính hãng

Khi lựa chọn Hanna HI3011 chính hãng, việc xác định đúng model, cấu hình kết nối và bộ điều khiển tương thích là yếu tố quan trọng để hệ thống đo EC hoạt động đúng thiết kế. Khách hàng có nhu cầu mua điện cực độ dẫn trong dòng chảy HI3011, thay thế đầu dò cũ hoặc xây dựng hệ thống giám sát EC công nghiệp có thể liên hệ thietbicodien để được tư vấn đúng sản phẩm và cấu hình ứng dụng.

thietbicodien cam kết hướng người dùng đến đúng mã hàng, thông tin kỹ thuật minh bạch và giải pháp phù hợp với nhu cầu đo lường thực tế, hạn chế tình trạng lựa chọn nhầm đầu dò có hoặc không có cảm biến nhiệt độ tích hợp.

Câu hỏi thường gặp (FAQ)

HI3011 dùng để đo thông số gì?

HI3011 là đầu dò dùng để đo độ dẫn điện EC của dung dịch trong các ứng dụng dòng chảy và quy trình công nghiệp. Giá trị đo được xử lý và hiển thị bởi bộ đo hoặc bộ điều khiển tương thích.

HI3011 sử dụng công nghệ cảm biến nào?

Điện cực sử dụng công nghệ 4 vòng platinum. Hai vòng đảm nhiệm kích thích dòng qua dung dịch và hai vòng còn lại cảm nhận chênh lệch điện thế phục vụ việc xác định độ dẫn.

HI3011 có tích hợp cảm biến nhiệt độ không?

Không. Phiên bản HI3011 được Hanna hiện mô tả là không có cảm biến nhiệt độ tích hợp. Nếu cần bù nhiệt độ tự động, hệ thống phải sử dụng cảm biến nhiệt độ riêng và bộ điều khiển hỗ trợ chức năng này.

HI3011 có cần cấp nguồn 24 VDC hoặc 230 VAC riêng không?

Không. HI3011 là đầu dò EC thụ động và được nối vào mạch đo của bộ điều khiển. Không được cấp trực tiếp 110/230 VAC hoặc nguồn DC công suất vào các dây cảm biến.

HI3011 có thể đấu với bộ điều khiển HI700 hoặc HI710 không?

Có. Tài liệu của dòng HI700/HI710 liệt kê HI3011 là đầu dò conductivity 4 vòng tương thích và quy định cách nối shield cùng bốn dây màu vào ngõ EC/TDS probe của controller.

HI3011 có trực tiếp điều khiển bơm định lượng hoặc contactor không?

Không. Điện cực chỉ tạo tín hiệu đo EC. Việc điều khiển bơm định lượng, contactor hoặc tải công suất phải do relay của controller và mạch điện bên ngoài đảm nhiệm.

Vì sao cảm biến 4 vòng phù hợp với đo độ dẫn công nghiệp?

Cấu trúc bốn vòng tách điện cực kích thích khỏi điện cực cảm nhận, giúp giảm ảnh hưởng của hiện tượng phân cực và hỗ trợ phép đo ổn định trên phạm vi độ dẫn rộng hơn so với nhiều cấu hình hai điện cực.

Nội dung trên được đối chiếu với trang sản phẩm HI3011 hiện hành của Hanna, manual chính thức HI700/HI710 và lịch sử thương hiệu Hanna. Trang sản phẩm hiện tại xác nhận cấu trúc 4 vòng platinum, thân PVDF, cáp 3 m, ren lắp đặt và không có cảm biến nhiệt tích hợp; manual xác nhận sơ đồ dây shield/green/white/red/blue và việc dùng Pt100 riêng khi cần bù nhiệt. Hanna Instruments +3 Hanna Instruments +3 documentation.hannainst.com +3
