HI7698194-2 là mô-đun cảm biến oxy hòa tan DO kiểu galvanic có màng, được Hanna thiết kế để thay thế trực tiếp trên các đầu dò đa chỉ tiêu tương thích. Cảm biến sử dụng cathode bạc, anode kẽm và màng HDPE thấm oxy; thân cảm biến bằng ABS và cụm nắp màng có thể tháo thay khi bảo trì. Đây là giải pháp phù hợp cho các hệ đo chất lượng nước đa thông số cần theo dõi oxy hòa tan ngoài hiện trường.

1. Giới thiệu và nguồn gốc thương hiệu Hanna

Hanna Instruments là thương hiệu thiết bị phân tích được hình thành từ năm 1978 tại Ý, tập trung vào các giải pháp đo pH, ORP, độ dẫn điện, oxy hòa tan và nhiều chỉ tiêu chất lượng nước khác. Theo thông tin sản phẩm cung cấp, HI7698194-2 có xuất xứ Romania.

Trong hệ thống đo đa chỉ tiêu, cảm biến Hanna HI7698194-2 không phải là một máy đo độc lập. Mô-đun được lắp vào vị trí cảm biến DO trên đầu dò đa cảm biến tương thích, sau đó đầu dò kết nối với máy đo cầm tay để xử lý, hiệu chuẩn và hiển thị kết quả. Hanna xác nhận HI7698194-2 được sử dụng trên đầu dò HI7698194 của HI98194 và đầu dò HI7698196 của HI98196.

2. Ưu điểm và tính năng nổi bật của HI7698194-2

• Công nghệ DO galvanic giúp cảm biến hoạt động mà không cần thời gian phân cực làm nóng trước như một số cảm biến DO điện hóa khác.
• Thiết kế dạng mô-đun cho phép tháo và thay cảm biến ngay trên đầu dò đa chỉ tiêu, thuận tiện cho công tác bảo trì tại hiện trường.
• Nắp màng oxy thay thế được, giúp người dùng bảo dưỡng phần tiếp xúc với mẫu mà không phải thay toàn bộ hệ thống đầu dò.
• Mô-đun được mã hóa màu để hỗ trợ nhận biết đúng vị trí lắp đặt trên đầu dò tương thích.
• Khi được lắp vào hệ đầu dò tương thích, cảm biến được hệ thống tự động nhận diện và kết quả DO được xử lý cùng dữ liệu nhiệt độ của đầu dò.
• Phù hợp với các ứng dụng đo chất lượng nước di động, khảo sát hiện trường và hệ thống đa thông số cần thay cảm biến riêng lẻ.

Đặc tính kỹ thuật đã được Hanna công bố

Đặc tính	Mô tả
Nguyên lý cảm biến	Galvanic, đo oxy hòa tan qua màng
Cathode	Bạc
Anode	Kẽm
Vật liệu thân	ABS
Vật liệu màng	HDPE thấm oxy
Kết cấu màng	Nắp màng dạng vặn, có thể thay thế
Kiểu lắp đặt	Mô-đun cảm biến thay thế tại hiện trường trên đầu dò đa chỉ tiêu tương thích
Đầu dò tương thích tiêu biểu	HI7698194 và HI7698196
Máy đo tương ứng tiêu biểu	HI98194 và HI98196

Những đặc điểm trên được Hanna công bố trực tiếp cho HI7698194-2 và các đầu dò HI7698194, HI7698196. Riêng HI98195 sử dụng đầu dò HI7698195 với vị trí cảm biến pH/ORP và EC, không phải cấu hình DO của HI7698194-2.

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của cảm biến HI7698194-2

Chức năng chính của cảm biến oxy hòa tan HI7698194-2 là biến đổi lượng oxy hòa tan tiếp cận bề mặt cảm biến thành tín hiệu điện hóa. Tín hiệu này được đưa vào hệ đầu dò đa chỉ tiêu và chuyển tiếp tới máy đo tương thích để tính toán, hiệu chuẩn và hiển thị kết quả DO.

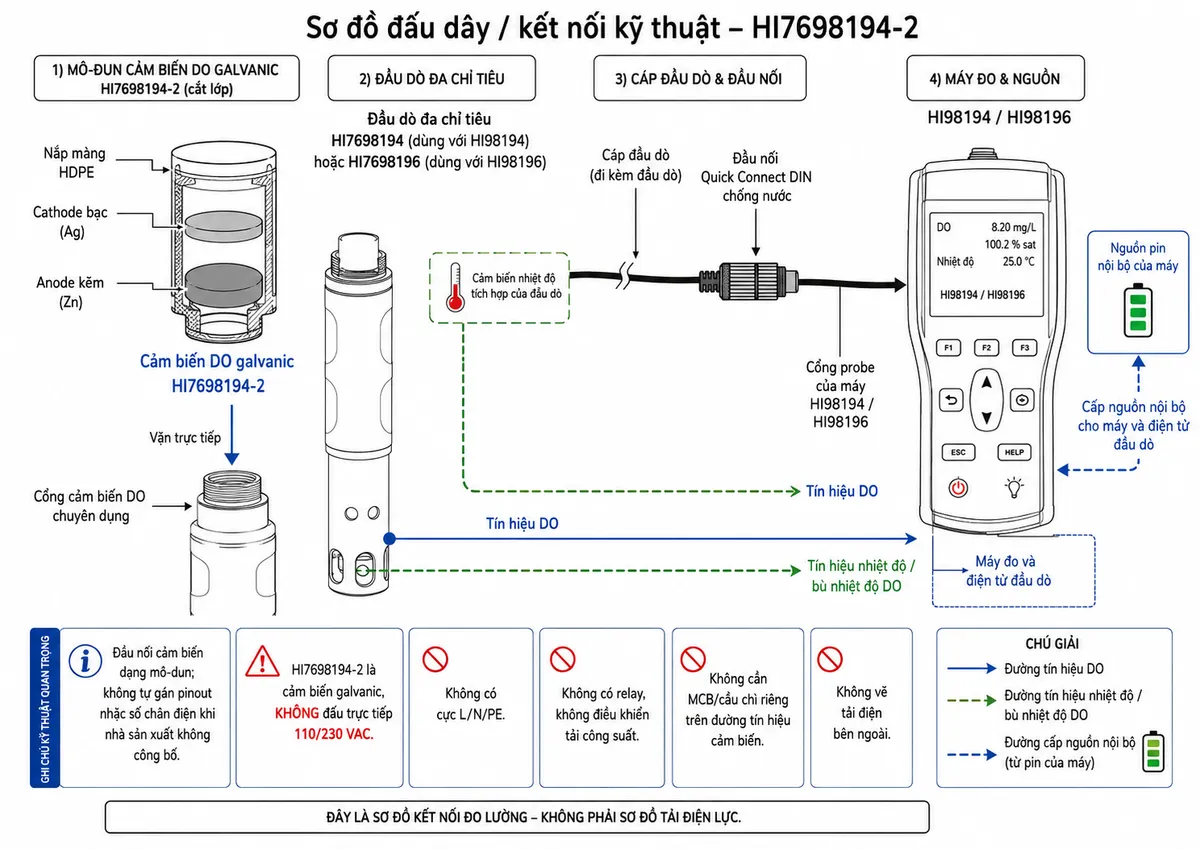

Với đầu dò HI7698194, hệ thống HI98194 có thể tự nhận biết các mô-đun cảm biến đang được lắp và truyền dữ liệu từ đầu dò tới máy đo qua kết nối kỹ thuật số. Đầu dò HI7698196 của HI98196 cũng hỗ trợ HI7698194-2 theo cùng kiến trúc cảm biến thay thế tại hiện trường.

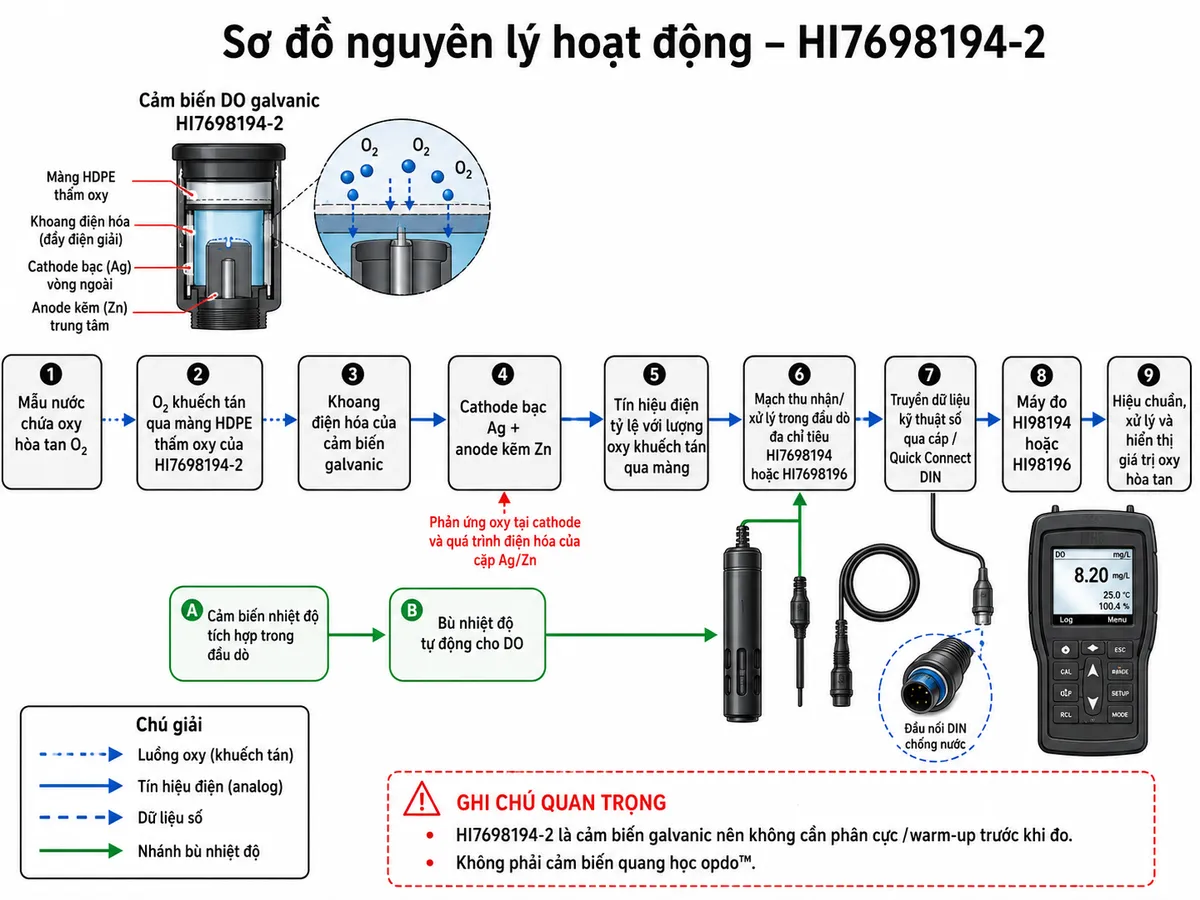

Nguyên lý đo oxy hòa tan galvanic

HI7698194-2 sử dụng một cặp điện cực gồm cathode bạc và anode kẽm nằm phía sau màng thấm oxy. Oxy hòa tan trong mẫu nước khuếch tán qua màng HDPE và tham gia phản ứng điện hóa tại hệ điện cực. Trong nguyên lý galvanic, oxy được khử tại cathode và phản ứng điện hóa giữa hai điện cực tạo ra tín hiệu có quan hệ với lượng oxy đi qua màng. Cấu trúc cảm biến galvanic hoạt động tương tự một pin điện hóa nên không cần quá trình phân cực làm nóng trước.

Sau khi tín hiệu DO được thu nhận, điện tử của đầu dò và máy đo xử lý tín hiệu cùng dữ liệu liên quan. Hanna cho biết cảm biến nhiệt độ tích hợp trên các đầu dò HI7698194 và HI7698196 được sử dụng để bù nhiệt độ tự động cho phép đo oxy hòa tan.

Ứng dụng thực tế

Với thiết kế mô-đun và khả năng tích hợp trong hệ đo đa chỉ tiêu, HI7698194-2 thích hợp cho đo oxy hòa tan trong nước tại hiện trường, khảo sát nguồn nước, kiểm tra ao hồ, sông suối, nước mặt và các chương trình quan trắc chất lượng nước cần đồng thời thu thập nhiều thông số.

Trong hệ HI98194, cảm biến DO có thể làm việc cùng các mô-đun pH/ORP và EC trên cùng đầu dò HI7698194. Với HI98196, HI7698194-2 kết hợp cùng hệ đầu dò HI7698196 phục vụ các phép đo pH/ORP, DO và nhiệt độ.

Lưu ý khi sử dụng và bảo trì

• Kiểm tra màng cảm biến trước khi đo; màng bẩn, bám dầu hoặc hư hỏng có thể ảnh hưởng đến khả năng khuếch tán oxy và độ ổn định của phép đo.
• Thay nắp màng đúng quy trình khi màng bị hỏng hoặc xuống cấp; HI7698194-2 được thiết kế để thuận tiện cho việc thay nắp màng.
• Lắp cảm biến đúng vị trí DO trên đầu dò tương thích và giữ O-ring, vùng làm kín sạch để bảo đảm độ kín của hệ đầu dò.
• Thực hiện hiệu chuẩn DO theo hướng dẫn của máy đo trước các phép đo yêu cầu độ chính xác cao.
• Không cấp điện AC hoặc DC trực tiếp vào mô-đun HI7698194-2 và không coi cảm biến là thiết bị đóng cắt hay điều khiển tải.

4. Cam kết và nơi mua HI7698194-2 chính hãng

Khi chọn mua Hanna HI7698194-2 chính hãng, người dùng cần xác định đúng đầu dò và máy đo đang sử dụng để tránh nhầm với các cảm biến DO của những dòng Hanna khác. Đặc biệt, HI7698194-2 là cảm biến DO galvanic dạng mô-đun dành cho các đầu dò tương thích như HI7698194 và HI7698196, không phải một điện cực DO hoàn chỉnh có cáp độc lập.

Khách hàng có nhu cầu mua HI7698194-2, thay thế cảm biến DO cho hệ HI98194/HI98196 hoặc cần hỗ trợ xác định đúng phụ kiện có thể đặt mua sản phẩm chính hãng tại thietbicodien. Việc lựa chọn đúng model giúp bảo đảm khả năng lắp đặt, nhận diện cảm biến và vận hành đồng bộ với hệ đo Hanna hiện có.

Câu hỏi thường gặp (FAQ)

HI7698194-2 là cảm biến quang học hay cảm biến điện hóa?

HI7698194-2 là cảm biến DO galvanic điện hóa, không phải cảm biến oxy quang học opdo™. Hanna công bố cảm biến sử dụng cathode bạc, anode kẽm và màng HDPE.
