HI1285-7 | Điện Cực Đo pH/EC/TDS/Nhiệt Độ GroLine Cho Máy HI9814 Hanna HI1285-7

HI1285-7 | Điện Cực Đo pH/EC/TDS/Nhiệt Độ GroLine Cho Máy HI9814 Hanna HI1285-7

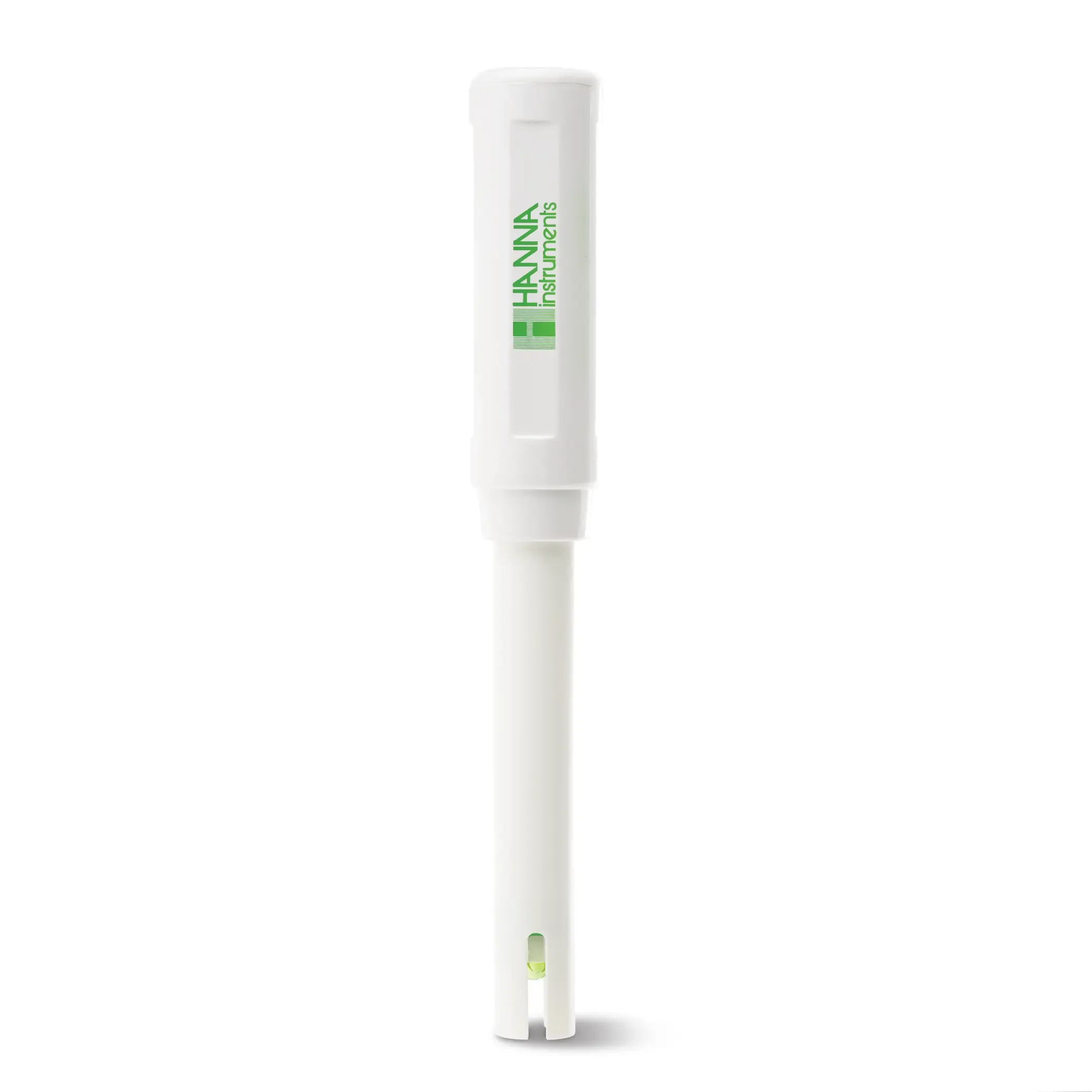

HI1285-7 là đầu dò đa thông số thuộc dòng GroLine của Hanna Instruments, được thiết kế chuyên dụng để sử dụng cùng máy đo cầm tay HI9814. Một thân đầu dò duy nhất tích hợp khả năng đo pH, EC/TDS và nhiệt độ, giúp người dùng kiểm tra nhanh các chỉ tiêu quan trọng của dung dịch dinh dưỡng mà không phải thay đổi nhiều cảm biến riêng biệt.

Sản phẩm mang thương hiệu Hanna, xuất xứ Romania. Thiết kế của HI1285-7 hướng đến các môi trường trồng trọt cần kiểm tra dung dịch thường xuyên như nhà kính, thủy canh và các ứng dụng nông nghiệp. Đầu dò kết nối trực tiếp với HI9814 bằng đầu Quick Connect DIN, phù hợp cho thao tác đo tại hiện trường.

Ưu điểm và tính năng nổi bật của HI1285-7

Điểm nổi bật của điện cực Hanna HI1285-7 là tích hợp ba hệ cảm biến trong cùng một thân polypropylene. Phần đo pH có mạch tiền khuếch đại tích hợp nhằm giảm ảnh hưởng của nhiễu điện đối với tín hiệu pH trở kháng cao, đặc biệt hữu ích ở nhà kính hoặc hệ thống thủy canh có motor, bơm và các thiết bị điện hoạt động gần khu vực đo.

• Đo đa thông số bằng một đầu dò: cung cấp tín hiệu pH, EC/TDS và nhiệt độ cho máy HI9814.
• Điện cực pH tiền khuếch đại: giúp tín hiệu pH ổn định hơn khi làm việc trong môi trường có nguồn gây nhiễu điện.
• Cảm biến EC/TDS kiểu amperometric: sử dụng hai chân thép không gỉ để xác định độ dẫn điện của dung dịch.
• Cảm biến nhiệt độ tích hợp: cung cấp dữ liệu nhiệt độ để HI9814 thực hiện bù nhiệt cho phép đo.
• Thân polypropylene: kết hợp các phần tử cảm biến trong một kết cấu gọn và phù hợp với thiết bị đo cầm tay.
• Quick Connect DIN: thuận tiện khi lắp hoặc tháo đầu dò khỏi HI9814.
• Phù hợp dung dịch dinh dưỡng: cấu tạo pH sử dụng junction vải và điện giải gel, thích hợp cho nhu cầu đo trong nhà kính và thủy canh.

Đặc tính kỹ thuật chính được Hanna công bố

Đặc tính	Thông tin
Cấu hình cảm biến	Đầu dò kết hợp pH, EC/TDS và nhiệt độ
Điện cực tham chiếu pH	Ag/AgCl, hệ tham chiếu đơn
Junction	Junction vải
Điện giải	Gel
Loại thủy tinh pH	LT, dùng cho nhiệt độ thấp
Hình dạng đầu pH	Dạng cầu, đường kính 8,0 mm
Cảm biến EC/TDS	Hai chân thép không gỉ, nguyên lý amperometric
Cảm biến nhiệt độ	Tích hợp trong đầu dò
Mạch khuếch đại	Có tiền khuếch đại tích hợp
Vật liệu thân	Polypropylene
Cáp	7 lõi, dài 1 m
Đầu kết nối	Quick Connect DIN
Máy đo tương thích	HI9814
Ứng dụng khuyến nghị	Nhà kính, thủy canh

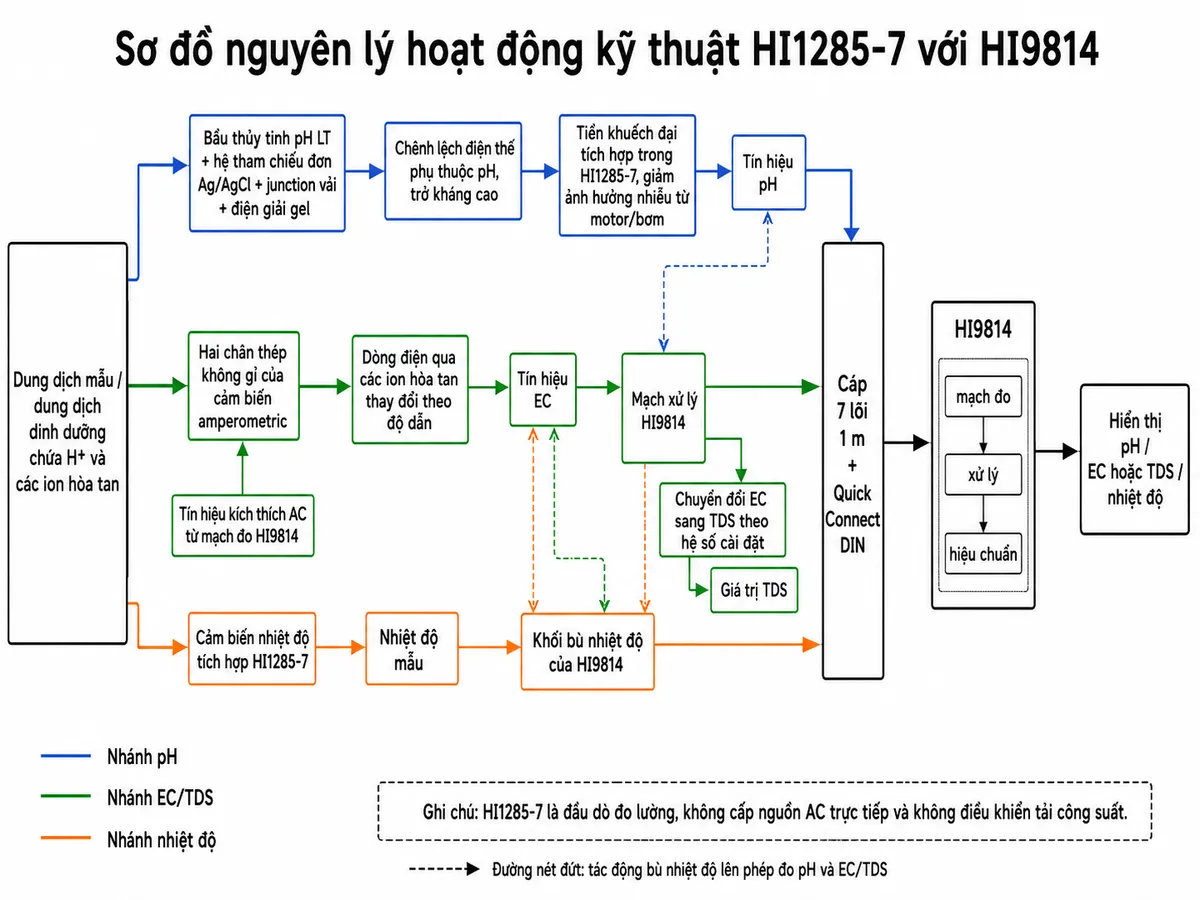

Chức năng, nguyên lý hoạt động và ứng dụng của HI1285-7

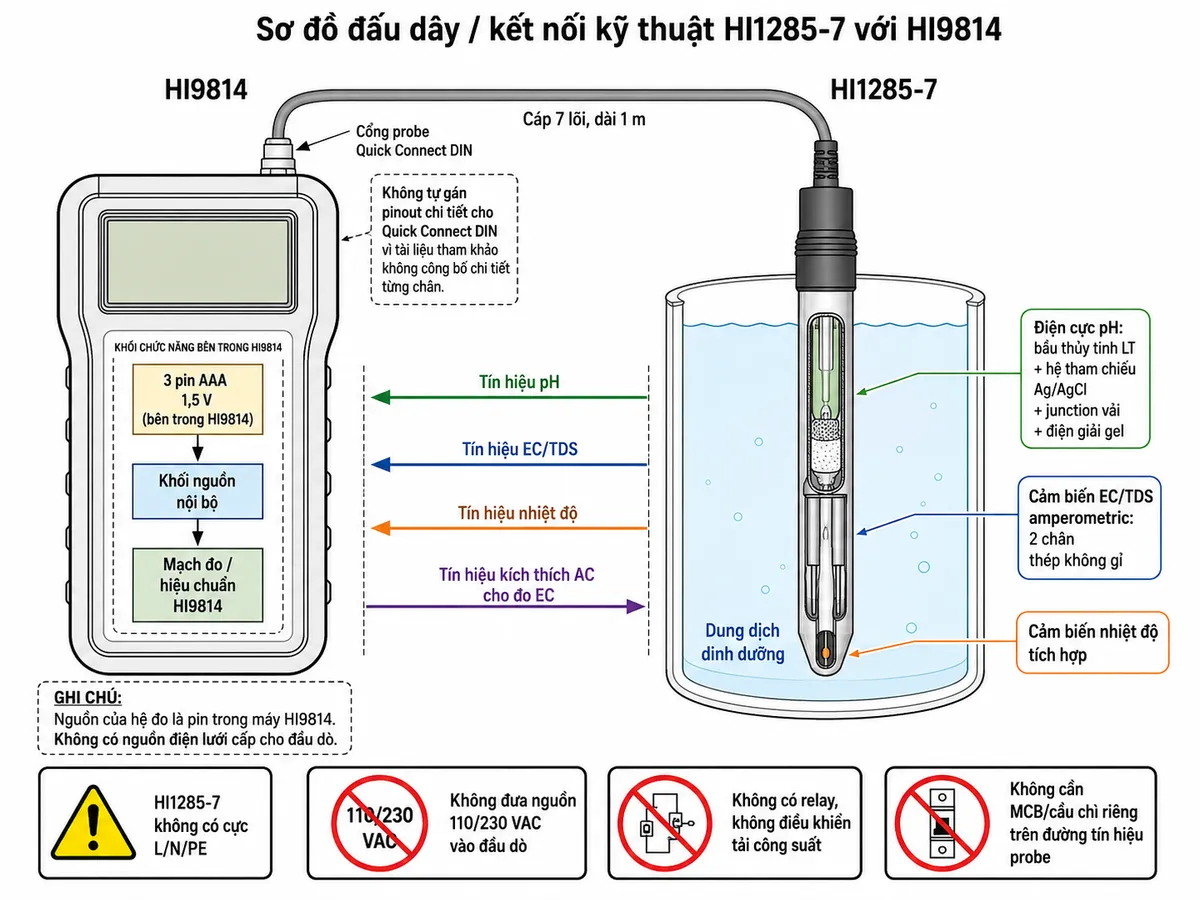

Kết nối HI1285-7 với máy GroLine HI9814

HI1285-7 là đầu dò đo lường, không phải thiết bị điện công suất và không được cấp trực tiếp nguồn điện lưới. Đầu dò được nối với cổng probe của HI9814 thông qua cáp và đầu Quick Connect DIN. Nguồn làm việc của hệ thống đo nằm ở máy HI9814, sử dụng pin bên trong máy; vì vậy không có tải công suất, relay hay dây nguồn AC đấu trực tiếp vào HI1285-7.

Hanna công bố kiểu đầu nối Quick Connect DIN và cáp 7 lõi cho HI1285-7 nhưng không công bố trong tài liệu sản phẩm thông dụng chức năng chi tiết của từng chân DIN. Vì vậy khi lắp đặt chỉ nên sử dụng đúng đầu nối của nhà sản xuất và không tự gán pinout hoặc đấu dây rời vào từng chân.

Nguyên lý đo pH

Phần cảm biến pH HI1285-7 sử dụng bầu thủy tinh pH kết hợp với hệ tham chiếu Ag/AgCl, junction vải và điện giải gel. Khi đầu dò được nhúng vào mẫu, sự tương tác của màng thủy tinh với hoạt độ ion hydro tạo ra chênh lệch điện thế phụ thuộc vào pH. Đây là tín hiệu có trở kháng cao nên HI1285-7 tích hợp mạch tiền khuếch đại ngay trong đầu dò để giảm tác động của nhiễu điện trước khi tín hiệu được truyền về HI9814.

Thiết kế này đặc biệt hữu ích trong nhà kính và hệ thống tuần hoàn dung dịch dinh dưỡng, nơi bơm hoặc motor có thể tạo ra nhiễu điện ảnh hưởng đến phép đo pH nếu tín hiệu không được xử lý phù hợp.

Nguyên lý đo EC và TDS

Phần cảm biến EC/TDS amperometric của HI1285-7 sử dụng hai chân thép không gỉ. Khi đo, mạch của thiết bị áp dụng tín hiệu điện xoay chiều lên cảm biến; dòng điện đi qua dung dịch giữa hai chân thay đổi theo lượng ion hòa tan và độ dẫn điện của mẫu. Từ đáp ứng này, HI9814 xác định giá trị EC.

TDS không được đo bằng một phần tử cảm biến độc lập mà được máy HI9814 xử lý từ kết quả độ dẫn điện theo hệ số chuyển đổi TDS được lựa chọn trên thiết bị. Vì vậy chất lượng của phép đo EC, nhiệt độ và việc hiệu chuẩn phù hợp đều có vai trò quan trọng đối với kết quả TDS.

Đo nhiệt độ và bù nhiệt

Cảm biến nhiệt độ tích hợp cung cấp nhiệt độ thực tế của mẫu cho HI9814. Dữ liệu này được sử dụng trong chức năng bù nhiệt độ của hệ thống đo, giúp giảm sai lệch do pH và đặc biệt là độ dẫn điện thay đổi theo nhiệt độ của dung dịch.

Ứng dụng thực tế

HI1285-7 được Hanna khuyến nghị cho nhà kính và hệ thống thủy canh
