HI76407 | Điện Cực Oxy Hòa Tan dạng Polarographic dùng cho Máy HI9142 Hanna HI76407

1. HI76407 | Điện Cực Oxy Hòa Tan dạng Polarographic dùng cho Máy HI9142 Hanna HI76407 – Giới thiệu & nguồn gốc thương hiệu

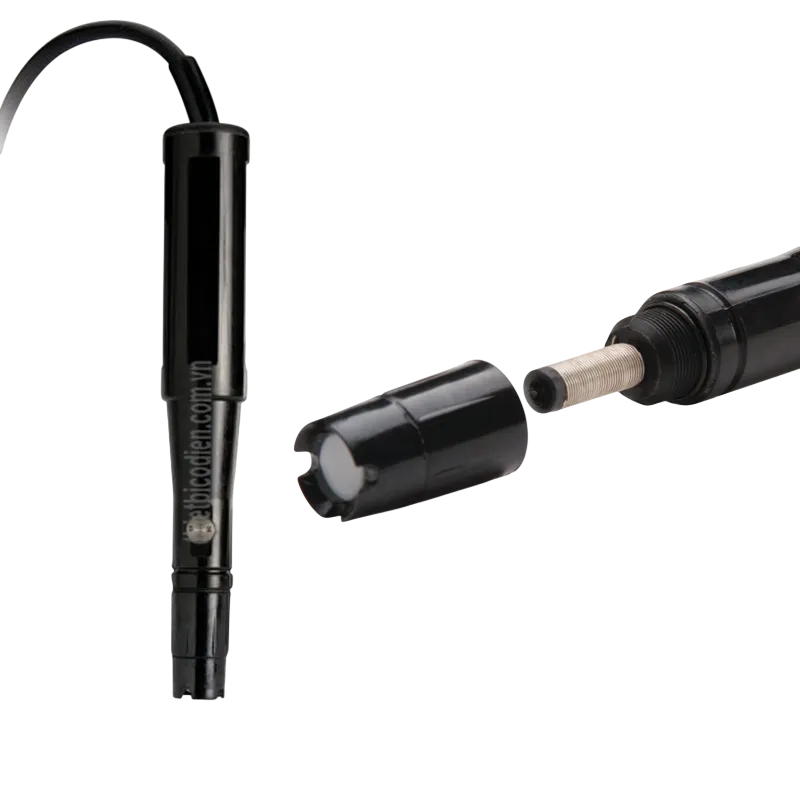

HI76407 | Điện Cực Oxy Hòa Tan dạng Polarographic dùng cho Máy HI9142 Hanna HI76407 là đầu dò điện hóa chuyên dùng để xác định hàm lượng oxy hòa tan trong nước và các mẫu chất lỏng. Đầu dò sử dụng công nghệ polarographic kiểu Clark, trong đó oxy khuếch tán qua màng thấm khí tới hệ điện cực bên trong và tạo ra tín hiệu dòng điện để máy đo tính toán nồng độ oxy hòa tan.

Hanna Instruments bắt đầu hoạt động tại Ý từ năm 1978 và phát triển thành nhà sản xuất thiết bị phân tích phục vụ phòng thí nghiệm, môi trường, xử lý nước, thực phẩm và nhiều lĩnh vực công nghiệp. Theo thông tin sản phẩm được cung cấp, HI76407 có xuất xứ Romania. Với hệ máy HI9142, tài liệu Hanna xác định đầu dò polarographic thuộc dòng HI76407 là cảm biến đo DO có màng thấm oxy và cảm biến nhiệt độ tích hợp.

Đây là đầu dò đo lường, không phải thiết bị đóng cắt hoặc điều khiển tải. Khi kết hợp đúng với máy đo tương thích, điện cực oxy hòa tan HI76407 phù hợp cho cả phép đo hiện trường và các ứng dụng kiểm tra mẫu trong phòng thí nghiệm.

2. Ưu điểm và tính năng nổi bật của Hanna HI76407

• Cảm biến DO polarographic kiểu Clark sử dụng hệ điện cực điện hóa để chuyển lượng oxy khuếch tán qua màng thành tín hiệu dòng điện tỷ lệ với nồng độ oxy hòa tan.
• Cathode bạch kim và anode bạc/AgCl làm việc cùng dung dịch điện giải và màng thấm oxy, tạo thành hệ cảm biến polarographic đặc trưng của dòng HI76407.
• Màng PTFE thay thế được giúp cách ly trực tiếp các phần tử điện cực khỏi mẫu nhưng vẫn cho phép oxy khuếch tán vào bên trong cảm biến.
• Cảm biến nhiệt độ tích hợp cung cấp thông tin nhiệt độ cho máy đo để thực hiện bù ảnh hưởng nhiệt độ lên phép đo oxy hòa tan.
• Thiết kế đầu dò thuôn phù hợp với nhiều bình chứa mẫu và được Hanna định hướng cho cả các phép thử BOD và đo oxy hòa tan.
• Đầu dò sử dụng dung dịch điện giải chuyên dụng cho cảm biến polarographic; màng và điện giải có thể được bảo trì, bổ sung hoặc thay thế khi cần.
• Phù hợp với hệ máy đo oxy hòa tan cầm tay Hanna, trong đó tài liệu của HI9142 sử dụng phiên bản HI76407/4 và cũng liệt kê các phiên bản cáp dài hơn.

Đặc tính kỹ thuật tiêu biểu

Hạng mục	Đặc tính
Nguyên lý cảm biến	Polarographic kiểu Clark
Thông số đo chính	Oxy hòa tan trong chất lỏng
Cathode cảm biến	Bạch kim
Anode	Hệ bạc/AgCl theo cấu tạo đầu dò dùng với HI9142
Màng cảm biến tương thích	HI76407A/P, màng PTFE thấm oxy
Dung dịch điện giải	Dòng HI7041 dành cho đầu dò DO polarographic Hanna
Đo nhiệt độ	Cảm biến nhiệt độ tích hợp trong đầu dò
Kết nối trên HI9142	Cổng đầu dò DIN 7 chân; không tự gán chức năng từng chân khi không có pinout chính thức
Phiên bản dùng trong tài liệu HI9142	HI76407/4 với cáp 4 m; tài liệu cũng liệt kê HI76407/10 và HI76407/20

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI76407

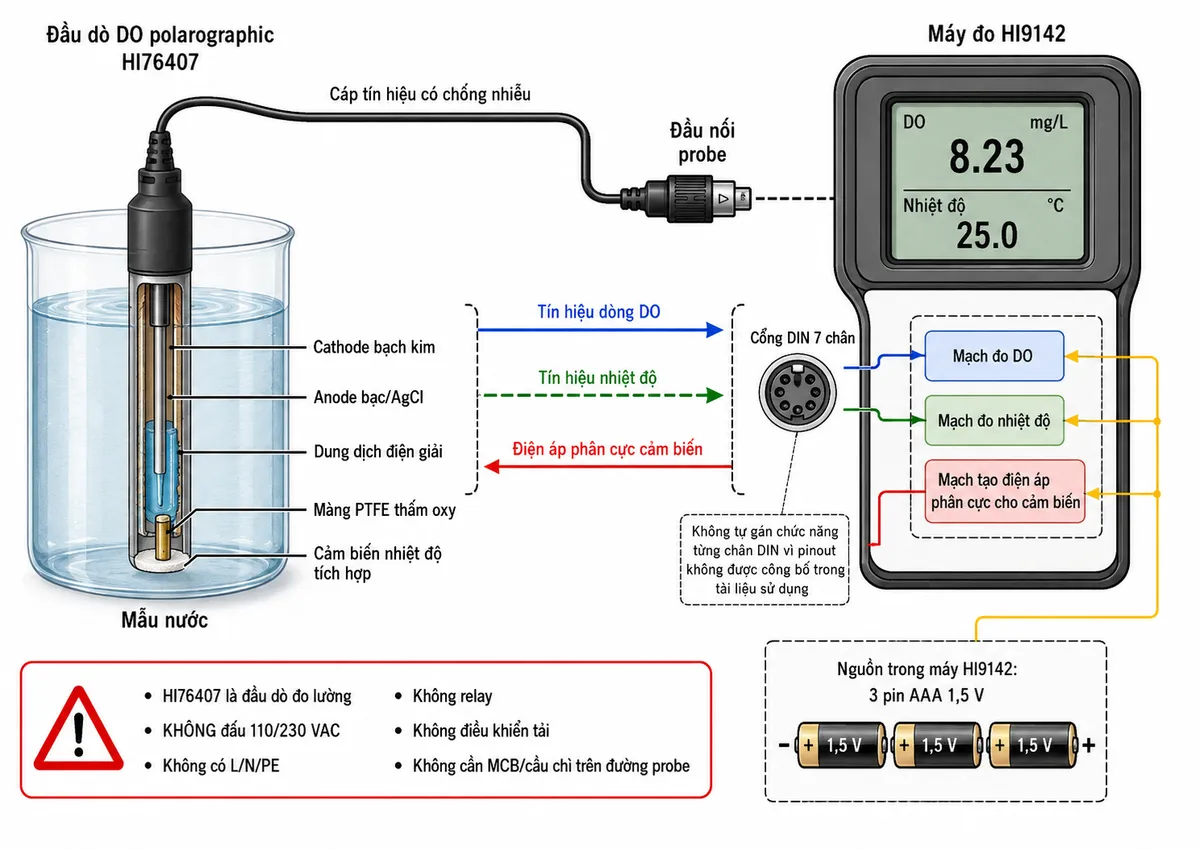

Kết nối HI76407 với máy đo oxy hòa tan HI9142

Khi sử dụng với máy đo DO Hanna HI9142, đầu dò được nối trực tiếp tới cổng probe của máy thông qua cáp có chống nhiễu và đầu nối phù hợp. Tài liệu HI9142 xác định cổng đầu dò trên máy là DIN 7 chân; vì nhà sản xuất không công bố chức năng từng chân trong tài liệu sử dụng này nên không nên tự suy diễn hoặc đấu nối riêng từng pin.

Nguồn hoạt động của toàn hệ thống do HI9142 cung cấp từ bộ pin bên trong máy. Điện áp phân cực cần thiết cho cảm biến polarographic cũng được mạch đo tạo ra qua kết nối probe. Vì vậy, HI76407 không được đấu trực tiếp với nguồn 110/230 VAC, không cần MCB hay cầu chì riêng trên đường tín hiệu đầu dò và không có relay hoặc đầu ra để điều khiển bơm, van, contactor hay tải công suất.

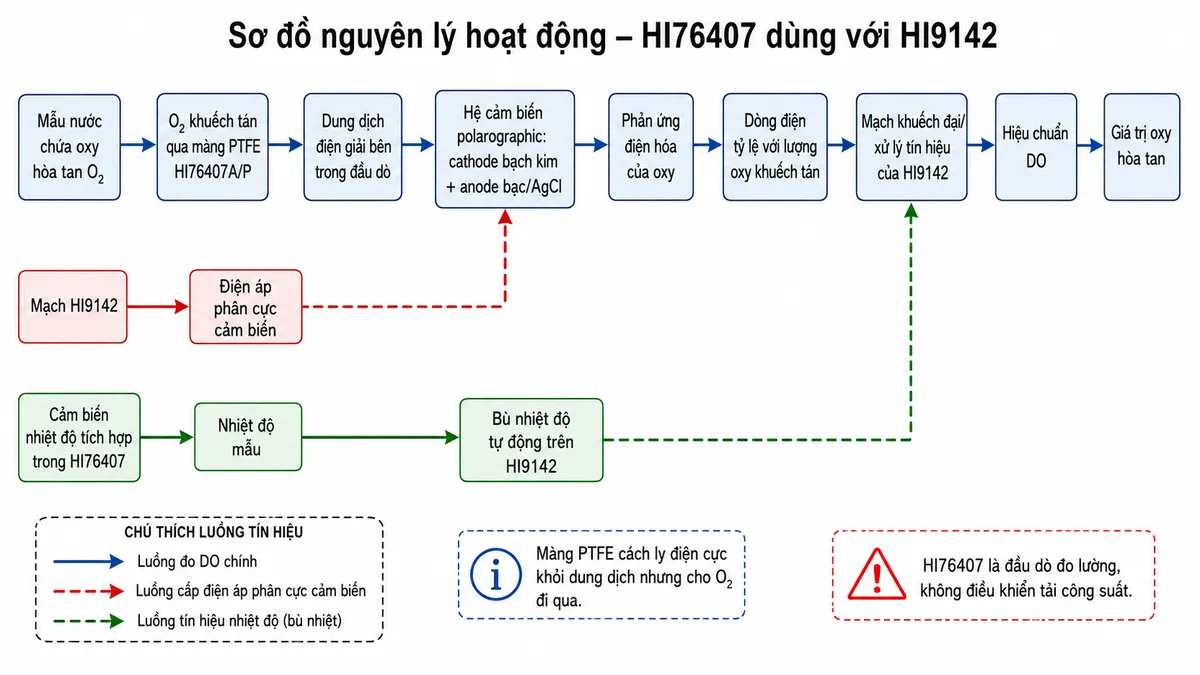

Nguyên lý hoạt động polarographic của HI76407

Phần đo chính của HI76407 gồm cathode bạch kim, anode, dung dịch điện giải và một màng mỏng thấm oxy. Màng tạo lớp phân cách giữa mẫu nước và các điện cực, nhờ đó chất lỏng không tiếp xúc trực tiếp với hệ điện cực trong khi phân tử oxy vẫn có thể khuếch tán xuyên qua màng.

Khi HI76407 được kết nối và phân cực bởi máy đo, oxy từ mẫu khuếch tán qua màng vào vùng điện giải. Oxy tham gia phản ứng điện hóa tại hệ điện cực và tạo ra một dòng điện. Trong điều kiện đo thích hợp, dòng điện polarographic thay đổi theo lượng oxy hòa tan; mạch điện tử của HI9142 tiếp nhận và xử lý tín hiệu này để xác định giá trị DO.

Nhiệt độ ảnh hưởng đồng thời đến độ hòa tan của oxy trong nước và tính thấm của màng cảm biến. Vì vậy, cảm biến nhiệt độ được tích hợp trong HI76407 gửi thông tin nhiệt độ về HI9142, cho phép máy thực hiện bù nhiệt độ tự động cho kết quả đo.

Trước khi hiệu chuẩn và sử dụng, cảm biến polarographic cần được chuẩn bị đúng với điện giải, màng và quá trình phân cực theo hướng dẫn của Hanna. Đây là bước quan trọng để hệ điện cực đạt trạng thái làm việc ổn định.

Ứng dụng thực tế

Đầu dò oxy hòa tan Hanna HI76407 phù hợp cho các công việc cần theo dõi DO trực tiếp trong mẫu nước hoặc dung dịch, đặc biệt khi sử dụng cùng máy đo cầm tay tương thích.

• Kiểm tra oxy hòa tan trong nước cấp, nước bề mặt và các chương trình quan trắc môi trường.
• Theo dõi DO trong hệ thống xử lý nước và nước thải.
• Đánh giá điều kiện oxy trong nuôi trồng thủy sản, bể cá và hệ thống nước tuần hoàn.
• Đo mẫu trong phòng thí nghiệm và các phép kiểm tra liên quan đến BOD.
• Kiểm tra quá trình mà nồng độ oxy hòa tan là chỉ tiêu cần theo dõi để đánh giá chất lượng hoặc trạng thái của mẫu.

Lưu ý khi vận hành và bảo trì đầu dò

• Kiểm tra màng trước khi đo; không sử dụng màng bị rách, nhăn hoặc hư hỏng.
• Khi thay màng hoặc điện giải, cần tránh để bọt khí bị giữ lại bên trong phần đầu cảm biến.
• Sử dụng đúng dung dịch điện giải dành cho đầu dò polarographic Hanna và lắp O-ring đúng vị trí.
• Cho đầu dò đủ thời gian phân cực và ổn định theo hướng dẫn của máy trước khi hiệu chuẩn hoặc đo chính thức.
• Đảm bảo cả phần cảm biến DO và cảm biến nhiệt độ được tiếp xúc với mẫu trong quá trình đo.
• Duy trì chuyển động thích hợp của mẫu quanh màng vì cảm biến polarographic tiêu thụ oxy tại bề mặt màng trong quá trình đo.
• Khi màng bị bẩn, nên vệ sinh theo hướng dẫn của Hanna bằng nước cất hoặc nước khử ion; thay màng nếu phát hiện hư hỏng.

4. Cam kết & nơi mua HI76407 chính hãng

Khi lựa chọn Hanna HI76407 chính hãng, người dùng nên kiểm tra đúng phiên bản đầu dò và chiều dài cáp phù hợp với máy đang sử dụng, đồng thời chuẩn bị đúng màng PTFE và dung dịch điện giải tương thích để duy trì chất lượng phép đo.

Khách hàng có nhu cầu mua HI76407 dùng cho HI9142, thay thế đầu dò cũ hoặc cần tư vấn lựa chọn phụ kiện bảo trì phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ kiểm tra model, cấu hình kết nối và lựa chọn sản phẩm chính hãng đúng nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

HI76407 đo thông số gì?

HI76407 là đầu dò dùng để đo oxy hòa tan trong chất lỏng bằng phương pháp điện hóa polarographic. Tín hiệu từ đầu dò được máy đo tương thích xử lý và hiển thị thành giá trị DO.

HI76407 có sử dụng được với Hanna HI9142 không?

Có. Tài liệu sử dụng HI9142 của Hanna xác định máy được cung cấp với đầu dò HI76407/4. Ngoài phiên bản cáp 4 m, tài liệu này cũng liệt kê các phiên bản HI76407/10 và HI76407/20 cho những vị trí đo cần cáp dài hơn.

HI76407 có cần cấp nguồn 220 V riêng không?

Không. Đầu dò HI76407 không đấu trực tiếp nguồn AC. Khi dùng với HI9142, nguồn và điều kiện phân cực cần thiết cho phép đo được tạo bởi máy đo thông qua đường kết nối probe.

Vì sao HI76407 cần màng PTFE?

Màng PTFE giúp cách ly hệ điện cực và điện giải khỏi dung dịch mẫu nhưng vẫn cho phép oxy khuếch tán qua. Lượng oxy đi qua màng sau đó tham gia phản ứng điện hóa để tạo tín hiệu đo.

HI76407 có cảm biến
