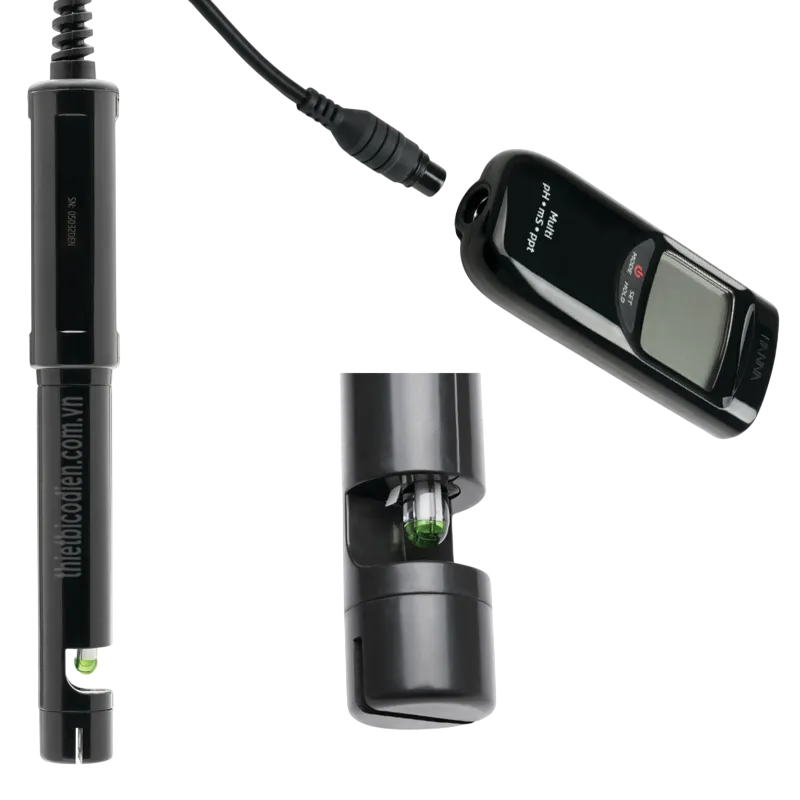

HI12883 là đầu dò đa thông số 3 trong 1 của Hanna Instruments, tích hợp đo pH, EC/TDS và nhiệt độ trong cùng một thân đầu dò polypropylene. Sản phẩm được thiết kế chuyên dụng cho các máy đo cầm tay HI991300 và HI991301 thế hệ sử dụng đầu nối Quick Connect DIN, giúp việc lắp, tháo và thay thế đầu dò thuận tiện khi đo tại hiện trường.

Hanna Instruments bắt đầu hoạt động tại Ý từ năm 1978 và phát triển các thiết bị phân tích chất lượng nước, pH, độ dẫn điện và nhiều chỉ tiêu hóa lý khác. Theo thông tin sản phẩm cung cấp, HI12883 có xuất xứ Romania. Thiết kế kết hợp nhiều cảm biến trong một đầu dò giúp người dùng giảm số lượng phụ kiện cần mang theo, đặc biệt phù hợp với đo nước, nông nghiệp, thủy canh và kiểm tra môi trường.

Ưu điểm và tính năng nổi bật của Hanna HI12883

• Đầu dò pH/EC/TDS/nhiệt độ 3 trong 1, cho phép một cụm cảm biến phục vụ nhiều phép đo trên máy tương thích.
• Phần điện cực pH sử dụng bầu thủy tinh, hệ tham chiếu Ag/AgCl, điện giải gel và junction vải có thể kéo ra, hỗ trợ làm mới bề mặt junction khi xảy ra bám bẩn hoặc đáp ứng không ổn định.
• Tích hợp tiền khuếch đại tín hiệu pH trong đầu dò, giúp giảm ảnh hưởng của nhiễu điện lên tín hiệu pH trở kháng cao; đặc tính này hữu ích tại khu vực có motor, bơm hoặc các thiết bị điện hoạt động gần điểm đo.
• Bộ phận EC/TDS sử dụng cảm biến graphite và phương pháp đo amperometric để xác định độ dẫn điện của dung dịch.
• Cảm biến nhiệt độ tích hợp cung cấp dữ liệu nhiệt độ cho máy đo thực hiện bù nhiệt đối với phép đo pH và EC/TDS.
• Thân polypropylene chắc chắn, phù hợp cho thiết bị cầm tay và nhiều môi trường đo nước thông dụng.
• Bầu pH được bố trí trong vùng bảo vệ của thân đầu dò nhằm hạn chế nguy cơ va chạm trực tiếp khi thao tác ngoài hiện trường.
• Quick Connect DIN giúp kết nối nhanh với HI991300 và HI991301 phiên bản tương thích mà không phải đấu nối từng dây cảm biến riêng lẻ.

Thông tin kỹ thuật chính đã được công bố cho HI12883

Hạng mục	Thông tin
Thông số cảm biến tích hợp	pH, EC/TDS và nhiệt độ
Hệ tham chiếu pH	Single, Ag/AgCl
Junction	Vải, dạng có thể kéo ra để làm mới bề mặt
Điện giải	Gel
Bầu cảm biến pH	Thủy tinh nhiệt độ thấp, đầu dạng cầu
Cảm biến EC/TDS	Graphite, nguyên lý amperometric
Tiền khuếch đại	Tích hợp trong đầu dò
Cảm biến nhiệt độ	Tích hợp
Vật liệu thân	Polypropylene
Đầu nối	Quick Connect DIN, loại 7 chân
Cáp	7 lõi, dài 1 m
Phạm vi sử dụng của đầu dò	pH 0 đến 13; nhiệt độ 0 đến 50 °C
Áp suất tối đa	1 bar
Máy đo tương thích chính	HI991300 và HI991301 phiên bản sử dụng đầu dò HI12883/Quick Connect DIN

Chức năng, nguyên lý hoạt động và ứng dụng của HI12883

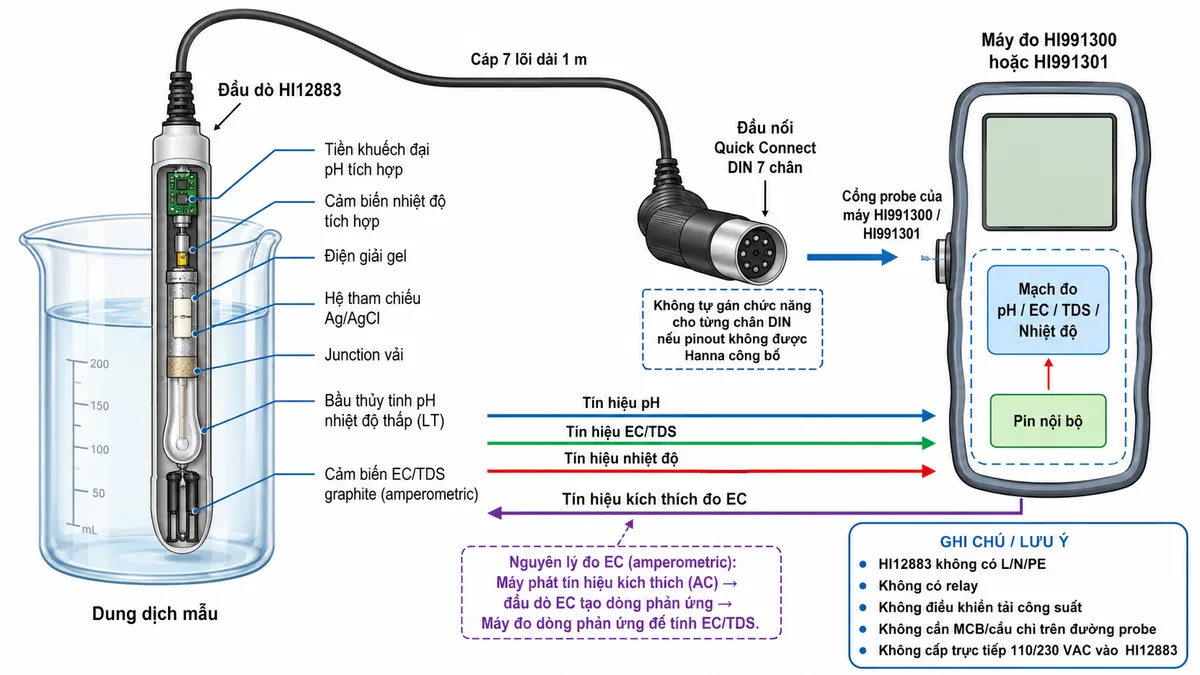

Kết nối HI12883 với HI991300 và HI991301

HI12883 không phải là một bộ điều khiển hay thiết bị công suất độc lập. Đầu dò được cắm trực tiếp vào cổng DIN của máy HI991300 hoặc HI991301. Khi kết nối, cần tắt máy, căn đúng vị trí các chân của đầu Quick DIN rồi cắm chắc đầu nối vào cổng probe. Không nên tự suy diễn hoặc đấu lại chức năng từng chân DIN khi không có pinout chính thức từ nhà sản xuất.

Nguồn hoạt động của hệ thống nằm ở máy đo cầm tay sử dụng pin nội bộ; HI12883 không được đấu trực tiếp 110/230 VAC, không có cực L/N/PE, không có relay và không dùng để đóng cắt tải. Vì đường từ HI12883 đến máy đo là kết nối cảm biến chuyên dụng nên không bố trí MCB, contactor hay cầu chì công suất nối tiếp trên đường tín hiệu probe.

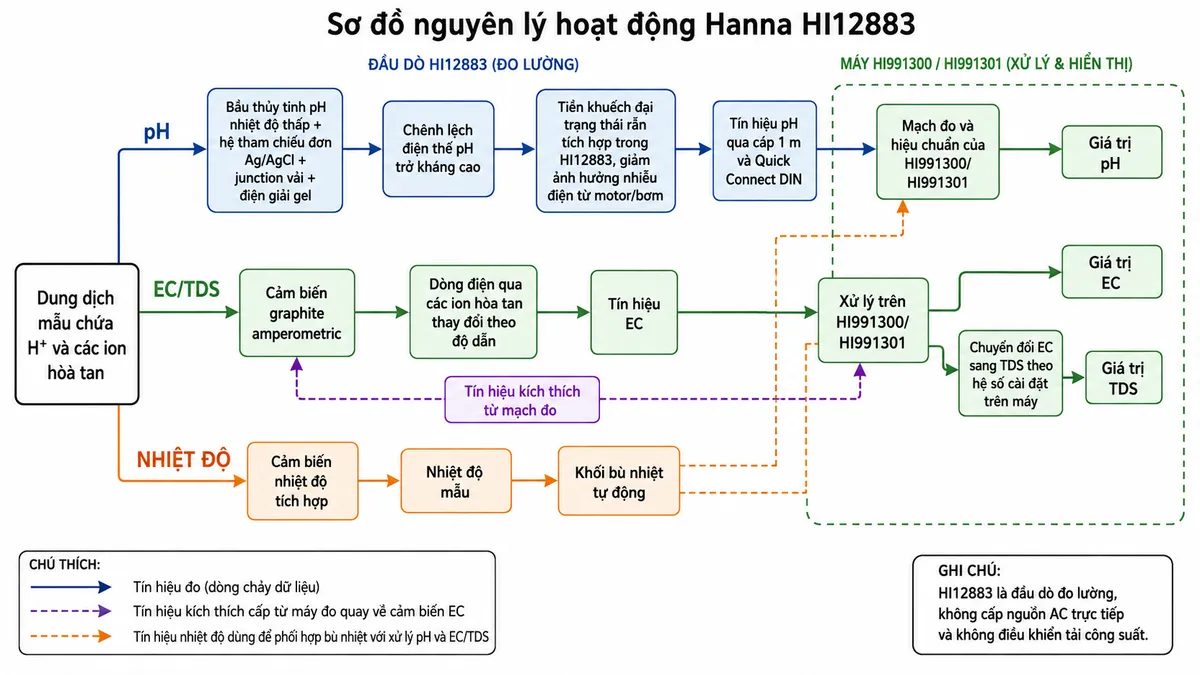

Nguyên lý đo pH

Ở nhánh pH, bầu thủy tinh tiếp xúc với dung dịch mẫu và làm việc cùng hệ tham chiếu Ag/AgCl để tạo ra điện thế phụ thuộc hoạt độ ion hydro trong dung dịch. Do tín hiệu điện cực pH có trở kháng cao và dễ chịu ảnh hưởng của nhiễu điện, mạch tiền khuếch đại tích hợp trong HI12883 giúp điều hòa tín hiệu trước khi truyền qua cáp tới máy đo.

Hệ tham chiếu sử dụng điện giải gel và junction vải. Junction là đường tiếp xúc ion giữa hệ tham chiếu bên trong điện cực với dung dịch mẫu. Khi bề mặt junction bị bám cặn làm kết quả chậm hoặc dao động, thiết kế vải có thể kéo ra cho phép để lộ phần junction mới, hỗ trợ duy trì khả năng làm việc của đầu dò.

Nguyên lý đo EC và TDS

Ở nhánh độ dẫn điện, cảm biến EC graphite nhận tín hiệu kích thích từ mạch đo của HI991300 hoặc HI991301. Dòng điện hình thành qua dung dịch phụ thuộc vào khả năng dẫn điện của các ion hòa tan; máy đo xử lý đáp ứng điện này để xác định EC. Khi người dùng chọn chế độ TDS, thiết bị sử dụng giá trị độ dẫn cùng hệ số chuyển đổi TDS được thiết lập trên máy để biểu diễn lượng chất rắn hòa tan theo thang đo tương ứng.

Vai trò của cảm biến nhiệt độ

Độ dẫn điện và đáp ứng của phép đo pH đều chịu ảnh hưởng của nhiệt độ mẫu. Cảm biến nhiệt độ đặt ngay trong HI12883 đo nhiệt độ tại cùng vị trí với các phần tử pH và EC, sau đó truyền dữ liệu về máy để thực hiện bù nhiệt độ tự động. Việc tích hợp cảm biến trong cùng thân probe cũng giúp người vận hành không phải kết nối thêm một đầu dò nhiệt độ riêng.

Ứng dụng tiêu biểu

Nhờ kết hợp đo pH, EC/TDS và nhiệt độ trong một đầu dò, HI12883 thích hợp cho những công việc cần đánh giá đồng thời tính axit/kiềm và hàm lượng ion hòa tan của nước.

• Kiểm tra dung dịch dinh dưỡng trong nhà kính và hệ thống thủy canh.
• Đo nước tưới và theo dõi chất lượng nước trong nông nghiệp.
• Quan trắc nước và kiểm tra môi trường tại hiện trường.
• Kiểm tra nước trong các công đoạn xử lý nước và nước thải.
• Theo dõi pH và độ dẫn trong nước lò hơi hoặc hệ thống tháp giải nhiệt khi điều kiện mẫu phù hợp với giới hạn sử dụng của đầu dò.
• Các phép đo đa thông số di động sử dụng máy Hanna HI991300 hoặc HI991301 tương thích.

Lưu ý khi sử dụng và bảo quản

Trước khi đo, nên tháo nắp bảo vệ, rửa đầu dò bằng nước cất hoặc nước khử ion và nhúng phần cảm biến đúng mức vào mẫu. Nếu điện cực pH bị khô, cần phục hồi bằng dung dịch bảo quản điện cực theo hướng dẫn của Hanna thay vì ngâm lâu trong nước cất. Sau khi đo các mẫu dễ bám cặn, nên vệ sinh đầu dò bằng dung dịch vệ sinh phù hợp để hạn chế nhiễm chéo và giảm nguy cơ nghẹt junction.

Việc hiệu chuẩn pH và EC nên được thực hiện bằng dung dịch chuẩn phù hợp với máy đo và phạm vi làm việc thực tế. Khi thay đầu dò, sau vệ sinh hoặc khi yêu cầu độ chính xác cao, nên hiệu chuẩn lại hệ thống trước khi tiến hành phép đo chính thức.

Cam kết và nơi mua Hanna HI12883 chính hãng

Khi lựa chọn điện cực Hanna HI12883 chính hãng, khách hàng cần kiểm tra đúng mã đầu dò, kiểu kết nối và phiên bản HI991300/HI991301 đang sử dụng, bởi các thế hệ máy cũ có thể dùng loại đầu dò khác. Việc chọn đúng HI12883 giúp bảo đảm khả năng kết nối, hiệu chuẩn và khai thác đầy đủ các phép đo pH, EC/TDS và nhiệt độ của thiết bị.

Khách hàng có nhu cầu mua HI12883, thay thế đầu dò cho HI991300 hoặc HI991301, hoặc cần tư vấn lựa chọn phụ kiện và dung dịch hiệu chuẩn phù hợp có thể đặt mua sản phẩm chính hãng tại thietbicodien. Chúng tôi hướng đến cung cấp đúng mã hàng, thông tin kỹ thuật rõ ràng và giải pháp phù hợp với nhu cầu đo thực tế.

Câu hỏi thường gặp (FAQ)

HI12883 đo được những thông số nào?

HI12883 tích hợp cảm biến pH, EC/TDS và nhiệt độ trong cùng một thân đầu dò. Các tín hiệu được truyền về máy HI991300 hoặc HI991301 để xử lý, hiệu chuẩn và hiển thị.

HI12883 có dùng được cho cả HI991300 và HI991301 không?

Có. HI12883 được Hanna thiết kế cho HI991300 và HI991301 phiên bản sử dụng hệ thống Quick Connect DIN. Khi thay thế đầu dò cho máy đời cũ, cần kiểm tra kiểu cổng kết nối trước khi đặt hàng.

HI12883 có đo TDS trực tiếp bằng một cảm biến TDS riêng không?

Phần EC/TDS của đầu dò sử dụng cảm biến độ dẫn graphite. Máy đo xác định EC từ đáp ứng của cảm biến và có thể chuyển đổi giá trị độ dẫn sang TDS dựa trên hệ số TDS được thiết lập trên thiết bị.

Tại sao HI12883 có mạch tiền khuếch đại pH?

Tín hiệu pH có trở kháng cao và có thể bị ảnh hưởng bởi nhiễu điện. Tiền khuếch đại đặt trong đầu dò giúp giảm tác động của nhiễu trước khi tín hiệu đi qua cáp đến máy, đặc biệt hữu ích trong môi trường có motor, bơm và thiết bị điện.

Junction vải có thể kéo ra của HI12883 có tác dụng gì?

Khi junction bị bám bẩn hoặc nghẹt, người dùng có thể kéo nhẹ phần vải để tạo một bề mặt junction mới. Thiết kế này hỗ trợ cải thiện sự tiếp xúc ion giữa hệ tham chiếu và dung dịch mẫu khi đầu dò có biểu hiện đáp ứng chậm hoặc không ổn định.

HI12883 có cần cấp nguồn 24 VDC hay 220 VAC riêng không?

Không. HI12883 kết nối trực tiếp với cổng probe của máy đo tương thích và không phải là cảm biến công nghiệp có ngõ cấp nguồn độc lập. Không được đưa điện áp nguồn AC hoặc nguồn công suất vào đầu Quick DIN.

Có thể dùng HI12883 để điều khiển trực tiếp bơm hoặc van không?

Không. HI12883 là đầu dò đo lường, không có relay hay ngõ ra tải công suất. Nếu hệ thống cần tự động điều khiển bơm, van hoặc thiết bị châm hóa chất, phải sử dụng bộ điều khiển và phần tử đóng cắt phù hợp riêng.

Ứng dụng nào phù hợp với HI12883?

Đầu dò phù hợp cho nhà kính, thủy canh, nước tưới, quan trắc môi trường, xử lý nước, xử lý nước thải, lò hơi và tháp giải nhiệt, với điều kiện mẫu nằm trong phạm vi làm việc mà Hanna quy định cho đầu dò.
