HI763133 | Điện Cực Độ Dẫn Điện Thép Không Gỉ Bốn Vòng dùng cho Máy Đo HI98192 Hanna HI763133

1. Giới thiệu HI763133 | Điện Cực Độ Dẫn Điện Thép Không Gỉ Bốn Vòng dùng cho Máy Đo HI98192 Hanna

HI763133 là điện cực độ dẫn điện bốn vòng bằng thép không gỉ được Hanna Instruments thiết kế chuyên dùng với máy đo cầm tay HI98192. Đầu dò tích hợp cảm biến nhiệt độ, sử dụng cáp dài 1,5 m và kết nối với máy bằng đầu Quick Connect DIN chống nước, giúp việc lắp và tháo đầu dò thuận tiện khi đo tại hiện trường hoặc trong phòng thí nghiệm.

Hanna Instruments là thương hiệu thiết bị phân tích được thành lập tại Italy từ năm 1978, phát triển các giải pháp đo pH, ORP, độ dẫn điện, TDS, oxy hòa tan và nhiều chỉ tiêu chất lượng nước khác. Theo thông tin sản phẩm cung cấp, Hanna HI763133 có xuất xứ Romania.

Khác với đầu dò độ dẫn hai điện cực truyền thống, cấu trúc bốn vòng của HI763133 giúp hạn chế ảnh hưởng của hiện tượng phân cực điện cực và cho phép hệ thống HI98192 thực hiện phép đo trên phạm vi độ dẫn rộng bằng một đầu dò. Đây là đầu dò thay thế chính hãng dành cho HI98192, phù hợp khi cần duy trì tính đồng bộ giữa cảm biến và thiết bị đo.

2. Ưu điểm và tính năng nổi bật của Hanna HI763133

• Công nghệ đo độ dẫn bốn vòng giúp giảm ảnh hưởng phân cực thường gặp trên cell đo hai điện cực, đặc biệt hữu ích khi độ dẫn của mẫu thay đổi trên phạm vi rộng.
• Thép không gỉ AISI 316 được sử dụng cho thân đầu dò, phù hợp với yêu cầu đo mẫu nước trong nhiều môi trường phòng thí nghiệm và hiện trường.
• Tích hợp cảm biến nhiệt độ để HI98192 có thể đo nhiệt độ mẫu và thực hiện chức năng bù nhiệt độ khi được cấu hình.
• Quick Connect DIN tạo kết nối chắc chắn, chống nước và không cần thao tác siết ren phức tạp khi gắn đầu dò vào HI98192.
• Đầu dò đạt cấp bảo vệ IP68, được thiết kế cho khả năng ngâm liên tục trong nước trong điều kiện sử dụng phù hợp.
• Cho phép HI98192 xử lý từ tín hiệu EC để phục vụ các chế độ đo EC, TDS, điện trở suất và độ mặn của thiết bị.
• Là đầu dò thay thế được Hanna chỉ định trực tiếp cho máy đo HI98192, hạn chế rủi ro không tương thích khi thay cảm biến.

Đặc tính kỹ thuật chính

Đặc tính	Thông tin
Model	HI763133
Kiểu cảm biến	Đầu dò độ dẫn điện 4 vòng
Vật liệu thân	Thép không gỉ AISI 316
Cảm biến nhiệt độ	Tích hợp
Chiều dài cáp	1,5 m
Kiểu kết nối	Quick Connect DIN
Cấp bảo vệ đầu dò	IP68
Thiết bị tương thích chính	Máy đo EC/TDS/điện trở suất/độ mặn HI98192
Dải EC công bố cho hệ thống sử dụng đầu dò	0 đến 400 mS/cm đối với độ dẫn bù nhiệt; có thể hiển thị độ dẫn thực tế đến 1000 mS/cm
Lưu ý về dải thấp nhất	Dải EC 0,001 µS/cm và dải điện trở suất 0,1 MΩ·cm không khả dụng với phiên bản đầu dò cáp 1,5 m

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI763133

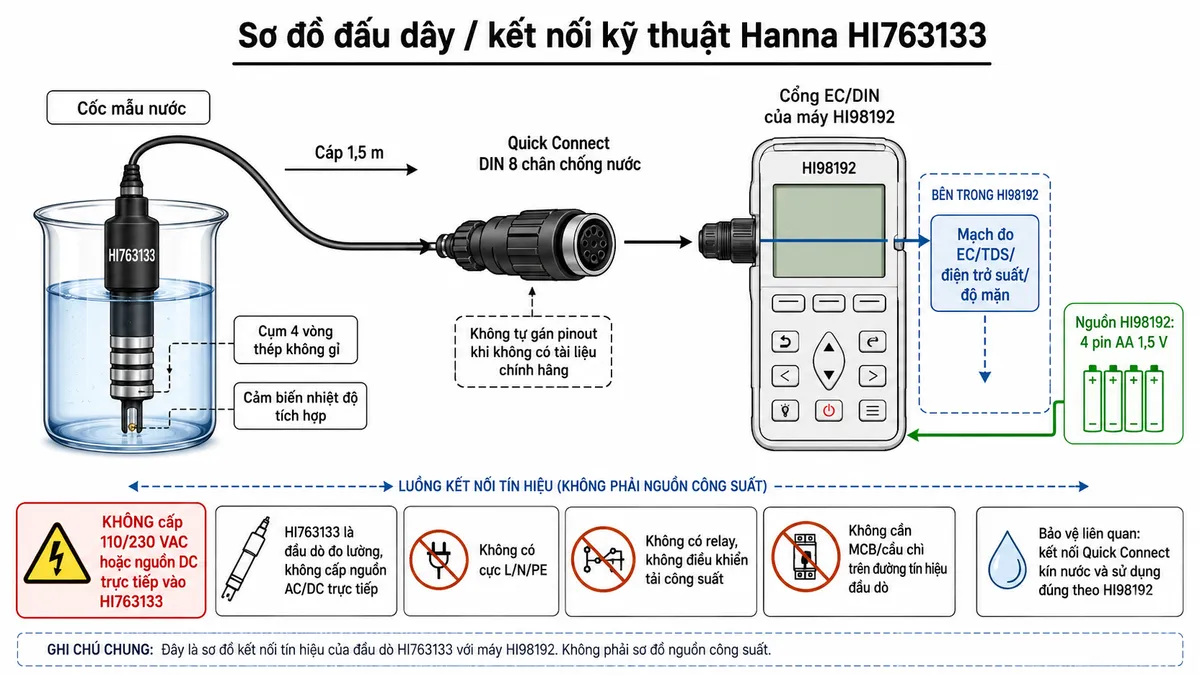

Kết nối HI763133 với máy đo HI98192

HI763133 là đầu dò đo lường, không phải thiết bị đóng cắt hay tải điện công suất. Đầu dò được nối trực tiếp với cổng DIN tương ứng trên HI98192 bằng cáp và đầu Quick Connect DIN. Người sử dụng không đấu nguồn AC 110/230 V, nguồn DC ngoài, L/N/PE, relay, contactor hoặc tải công suất trực tiếp vào đầu dò.

Máy HI98192 sử dụng bốn pin AA 1,5 V làm nguồn hoạt động. Các tín hiệu kích thích cell đo, tín hiệu đáp ứng của bốn vòng điện cực và tín hiệu cảm biến nhiệt độ được trao đổi giữa đầu dò và mạch đo của HI98192 qua kết nối DIN. Do đó không cần lắp MCB, cầu chì hoặc thiết bị bảo vệ quá dòng riêng trên đường tín hiệu của HI763133; yêu cầu quan trọng là sử dụng đúng đầu nối, giữ kết nối sạch và bảo đảm kín nước.

Tài liệu của Hanna xác định kết nối là DIN 8 chân nhưng không công bố pinout chi tiết cho người dùng trong hướng dẫn vận hành thông thường. Vì vậy khi sửa chữa hoặc thiết kế kết nối tùy biến, không nên tự suy diễn chức năng từng chân của đầu nối.

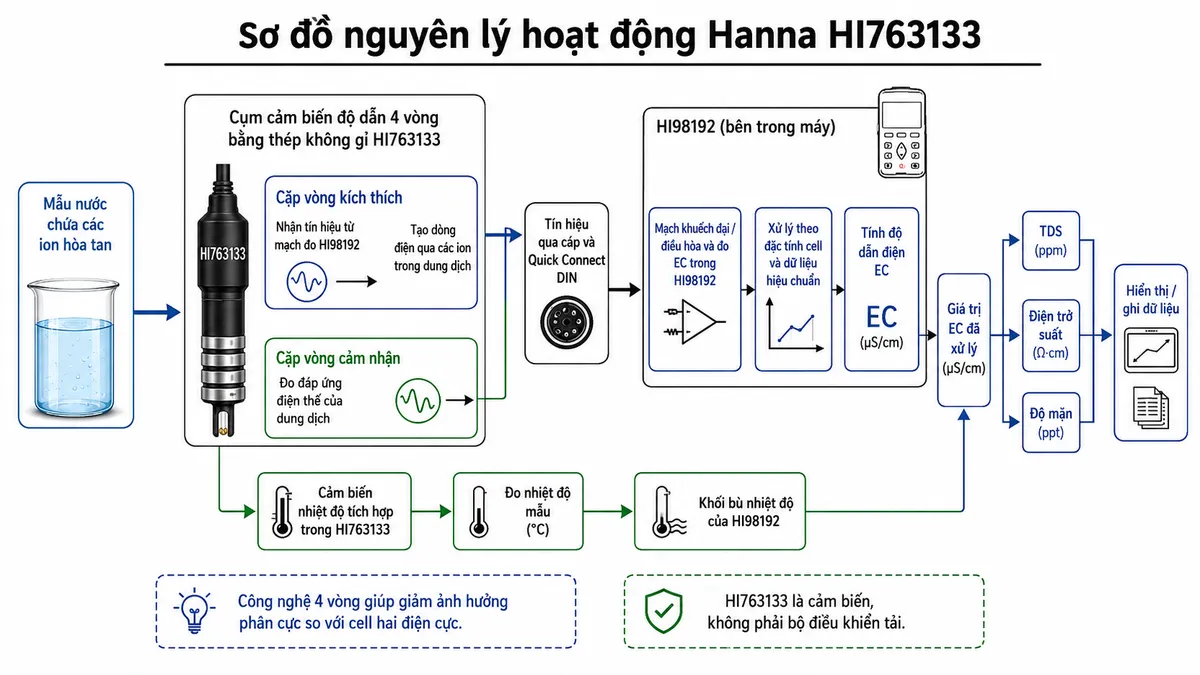

Nguyên lý đo độ dẫn điện bằng bốn vòng

Độ dẫn điện của dung dịch phụ thuộc vào khả năng dịch chuyển điện tích của các ion hòa tan. Khi đầu dò EC bốn vòng HI763133 được nhúng đúng cách vào mẫu, mạch đo của HI98192 kích thích cell đo và theo dõi đáp ứng điện của dung dịch thông qua hệ bốn vòng điện cực.

Về nguyên lý, một cặp vòng thực hiện chức năng tạo trường và dòng điện qua dung dịch, trong khi cặp vòng còn lại cảm nhận đáp ứng điện thế. Việc tách chức năng kích thích và cảm nhận giúp giảm ảnh hưởng của điện trở tiếp xúc và hiện tượng phân cực điện cực so với cấu trúc hai điện cực thông thường.

Mạch của HI98192 xử lý tín hiệu thu được cùng với đặc tính cell và dữ liệu hiệu chuẩn để xác định độ dẫn điện EC. Cảm biến nhiệt độ tích hợp đồng thời đo nhiệt độ mẫu, từ đó máy có thể áp dụng chế độ bù nhiệt phù hợp theo cài đặt của người sử dụng. HI98192 hỗ trợ không bù nhiệt, bù tuyến tính hoặc bù phi tuyến theo chức năng của máy.

Sau khi xác định EC, HI98192 có thể sử dụng dữ liệu này cho các chế độ đo liên quan như TDS, điện trở suất và độ mặn. Cần lưu ý đây là các phép tính và xử lý được thực hiện trong máy HI98192; bản thân HI763133 đóng vai trò cảm biến EC và nhiệt độ chứ không phải một bộ hiển thị hoặc bộ điều khiển độc lập.

Ứng dụng thực tế

Điện cực Hanna HI763133 phù hợp cho các công việc cần đo độ dẫn điện bằng HI98192 trong phòng thí nghiệm hoặc tại hiện trường. Thiết bị có thể được sử dụng trong kiểm tra chất lượng nước, theo dõi hệ thống xử lý nước, khảo sát môi trường, kiểm tra nước cấp và nước thải hoặc các ứng dụng cần theo dõi EC cùng nhiệt độ.

Nhờ hệ thống HI98192 có thể xử lý nhiều đại lượng từ phép đo độ dẫn, cùng một đầu dò còn phục vụ các công việc cần đánh giá TDS, điện trở suất hoặc độ mặn mà không phải thay đổi sang một cảm biến EC khác cho từng đại lượng.

Lưu ý khi sử dụng và bảo dưỡng

• Khi đo, cần bảo đảm bốn vòng điện cực, các lỗ trên phần bảo vệ cảm biến và cảm biến nhiệt độ được ngập đầy đủ trong mẫu.
• Tránh để bọt khí mắc kẹt trong vùng cảm biến vì có thể làm sai lệch đường dẫn điện qua mẫu.
• Sau phép đo nên rửa đầu dò bằng nước sạch; khi cần vệ sinh kỹ hơn có thể tháo phần chụp bảo vệ và làm sạch theo hướng dẫn của Hanna.
• Sau khi vệ sinh đầu dò, nên thực hiện hiệu chuẩn lại hệ thống trước các phép đo yêu cầu độ chính xác cao.
• Không cạo, mài hoặc sử dụng phương pháp vệ sinh có khả năng làm hư bề mặt điện cực.

4. Cam kết và nơi mua Hanna HI763133 chính hãng

Khi cần thay thế đầu dò cho HI98192, lựa chọn đúng HI763133 chính hãng Hanna giúp duy trì sự tương thích về kết nối, cảm biến nhiệt độ và đặc tính đo của hệ thống. Người mua nên đối chiếu chính xác model trên máy và đầu dò trước khi đặt hàng, đặc biệt tránh nhầm với các đầu dò bốn vòng Hanna dành cho những dòng máy khác.

Quý khách có nhu cầu mua điện cực độ dẫn điện Hanna HI763133, kiểm tra khả năng tương thích với HI98192 hoặc cần tư vấn lựa chọn phụ kiện phù hợp có thể đặt hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu đúng mã hàng, tư vấn ứng dụng và cung cấp thông tin kỹ thuật trước khi đặt mua.

Câu hỏi thường gặp (FAQ)

HI763133 dùng cho máy đo nào?

HI763133 là đầu dò độ dẫn điện bốn vòng được Hanna chỉ định làm đầu dò sử dụng và thay thế cho máy đo cầm tay HI98192.

HI763133 có tích hợp cảm biến nhiệt độ không?

Có. Đầu dò có cảm biến nhiệt độ tích hợp, cho phép HI98192 nhận nhiệt độ mẫu và áp dụng chức năng bù nhiệt độ theo chế độ được cài đặt trên máy.

Đầu dò HI763133 có đo trực tiếp TDS và độ mặn không?

HI763133 trực tiếp cung cấp tín hiệu phục vụ phép đo độ dẫn và nhiệt độ. Máy HI98192 sử dụng dữ liệu đo để xử lý và hiển thị các đại lượng liên quan như TDS, điện trở suất và độ mặn theo chế độ đo được lựa chọn.

Công nghệ bốn vòng của HI763133 có lợi ích gì?

Cấu trúc bốn vòng điện cực giúp giảm ảnh hưởng của hiện tượng phân cực vốn thường gặp ở cảm biến hai điện cực, đồng thời hỗ trợ hệ thống thực hiện phép đo trên phạm vi độ dẫn rộng bằng một đầu dò.

HI763133 kết nối với HI98192 bằng đầu nối gì?

Đầu dò sử dụng cáp 1,5 m và Quick Connect DIN chống nước. Cơ cấu này giúp việc gắn và tháo đầu dò nhanh, đồng thời tạo kết nối chắc chắn với cổng tương ứng trên HI98192.

Có cần cấp nguồn riêng cho HI763133 không?

Không. HI763133 không phải một transmitter độc lập và không cần nguồn AC hoặc DC riêng. Đầu dò kết nối trực tiếp với mạch đo của HI98192 qua DIN; tuyệt đối không cấp 110/230 VAC trực tiếp vào đầu dò.

HI763133 có cần MCB hoặc cầu chì trên dây tín hiệu không?

Không. Đường kết nối giữa đầu dò và HI98192 là đường tín hiệu đo chuyên dụng, không phải đường cấp tải công suất nên không yêu cầu MCB hay cầu chì riêng cho HI763133. Không được đấu đầu dò vào mạch điện công suất.

Đầu dò HI763133 có thể ngâm trong nước không?

Có. Hanna công bố HI763133 đạt IP68 và được thiết kế để có thể ngâm liên tục trong nước khi sử dụng đúng điều kiện kỹ thuật của sản phẩm.

Có thể tự đấu lại từng chân DIN của HI763133 không?

Không nên tự đấu lại dựa trên suy đoán. Tài liệu vận hành xác nhận đầu dò sử dụng đầu DIN 8 chân nhưng không cung cấp pinout chi tiết cho người dùng. Khi có hư hỏng ở đầu nối hoặc cáp, nên sử dụng phụ kiện đúng chuẩn hoặc thực hiện sửa chữa theo tài liệu dịch vụ chính thức của Hanna.
