HI763100 | Điện Cực Độ Dẫn/Nhiệt Độ Dùng Cho Máy Edge® Hanna HI763100

1. Giới thiệu HI763100 | Điện Cực Độ Dẫn/Nhiệt Độ Dùng Cho Máy Edge® Hanna

HI763100 | Điện Cực Độ Dẫn/Nhiệt Độ Dùng Cho Máy Edge® Hanna HI763100 là đầu dò kỹ thuật số dùng để đo độ dẫn điện EC và nhiệt độ của dung dịch. Sản phẩm sử dụng hệ thống đo độ dẫn dạng bốn vòng platinum, tích hợp cảm biến nhiệt độ và vi mạch nhận dạng/lưu dữ liệu, phù hợp với hệ thống máy đo edge® của Hanna.

Khác với các đầu dò độ dẫn hai điện cực truyền thống có phạm vi sử dụng hạn chế hơn và dễ chịu ảnh hưởng của hiện tượng phân cực, điện cực EC 4 vòng platinum HI763100 sử dụng nguyên lý đo potentiometric bốn vòng. Cấu trúc này cho phép một đầu dò làm việc trên phạm vi độ dẫn rộng, thuận tiện khi phải kiểm tra nhiều loại mẫu có mức độ dẫn khác nhau.

Hanna Instruments là thương hiệu chuyên về thiết bị phân tích và đo kiểm chất lượng nước, cung cấp nhiều dòng máy đo pH, EC, TDS, độ mặn, oxy hòa tan và các chỉ tiêu hóa lý khác cho phòng thí nghiệm cũng như hiện trường. Model HI763100 trong thông tin sản phẩm này có xuất xứ Romania.

Đặc điểm kỹ thuật chính của HI763100

Đặc tính	Thông tin
Model	HI763100
Loại đầu dò	Điện cực độ dẫn kỹ thuật số tích hợp cảm biến nhiệt độ
Hệ thống đo EC	Potentiometric bốn vòng
Vật liệu cảm biến độ dẫn	Platinum
Số vòng đo	4 vòng
Cảm biến nhiệt độ	Tích hợp trong đầu dò
Vi mạch	Vi mạch tích hợp lưu thông tin nhận dạng và dữ liệu hiệu chuẩn của cảm biến
Kết nối	Đầu nối kỹ thuật số 3.5 mm
Chiều dài cáp	1 m
Kết cấu thân	Thân glass/PVDF với sleeve PEI bảo vệ vùng cảm biến
Ứng dụng chính	Đo EC và nhiệt độ; hỗ trợ hệ thống máy tương thích tính TDS và độ mặn theo cấu hình đo

2. Ưu điểm / tính năng nổi bật của Hanna HI763100

Công nghệ bốn vòng platinum cho phạm vi ứng dụng rộng

Ưu điểm quan trọng của Hanna HI763100 là hệ thống cảm biến độ dẫn bốn vòng platinum. Hai vòng ngoài tạo trường kích thích trong dung dịch trong khi hai vòng trong cảm nhận điện áp đáp ứng. Cấu trúc này giúp giảm ảnh hưởng của phân cực điện cực và cho phép sử dụng cùng một đầu dò đối với các mẫu có độ dẫn thấp hoặc cao hơn mà không cần thay đổi đầu dò theo từng thang đo như một số thiết kế hai điện cực.

Tích hợp cảm biến nhiệt độ cho phép bù nhiệt tự động

Độ dẫn điện của dung dịch phụ thuộc đáng kể vào nhiệt độ. HI763100 được tích hợp cảm biến nhiệt độ ngay trong đầu dò, vì vậy hệ thống đo có thể đồng thời thu nhận EC và nhiệt độ để thực hiện bù nhiệt độ tự động ATC khi chế độ này được kích hoạt trên máy đo tương thích. Người vận hành không cần lắp thêm một đầu dò nhiệt độ riêng.

Đầu dò kỹ thuật số tích hợp vi mạch

Vi mạch bên trong đầu dò lưu các thông tin như loại cảm biến, số sê-ri và dữ liệu liên quan đến hiệu chuẩn. Khi kết nối với hệ thống edge® tương thích, máy có thể nhận dạng đầu dò và truy xuất thông tin cần thiết, hỗ trợ quản lý phép đo và hiệu chuẩn thuận tiện hơn so với đầu dò analog thông thường.

Tín hiệu được xử lý theo kiến trúc đầu dò số

HI763100 là điện cực độ dẫn kỹ thuật số. Tín hiệu cảm biến được xử lý tại đầu dò trước khi truyền đến thiết bị đo, giúp hạn chế các vấn đề nhiễu thường gặp khi phải truyền tín hiệu analog nhạy cảm qua cáp. Đây là một lợi thế đáng chú ý trong các phép đo EC yêu cầu độ ổn định.

Đầu nối nhỏ gọn và thao tác kết nối đơn giản

Đầu dò sử dụng đầu nối kỹ thuật số 3.5 mm, giúp kết nối nhanh với cổng probe tương thích mà không phải đấu từng dây tín hiệu hay căn chỉnh nhiều chân connector. Cáp dài 1 m phù hợp cho các phép đo thông thường trên bàn thí nghiệm hoặc khi sử dụng edge® theo kiểu cầm tay.

Sleeve bảo vệ và kiểm soát vùng dòng điện đo

Phần cảm biến được bao quanh bởi sleeve nhựa PEI. Ngoài chức năng bảo vệ cơ học, kết cấu sleeve còn giúp giới hạn vùng dung dịch tham gia vào vòng dòng điện của cảm biến, qua đó hỗ trợ duy trì điều kiện đo ổn định. Kết cấu glass/PVDF và PEI cũng được Hanna lựa chọn cho các ứng dụng phân tích hóa học.

3. Chức năng, nguyên lý hoạt động và ứng dụng của HI763100

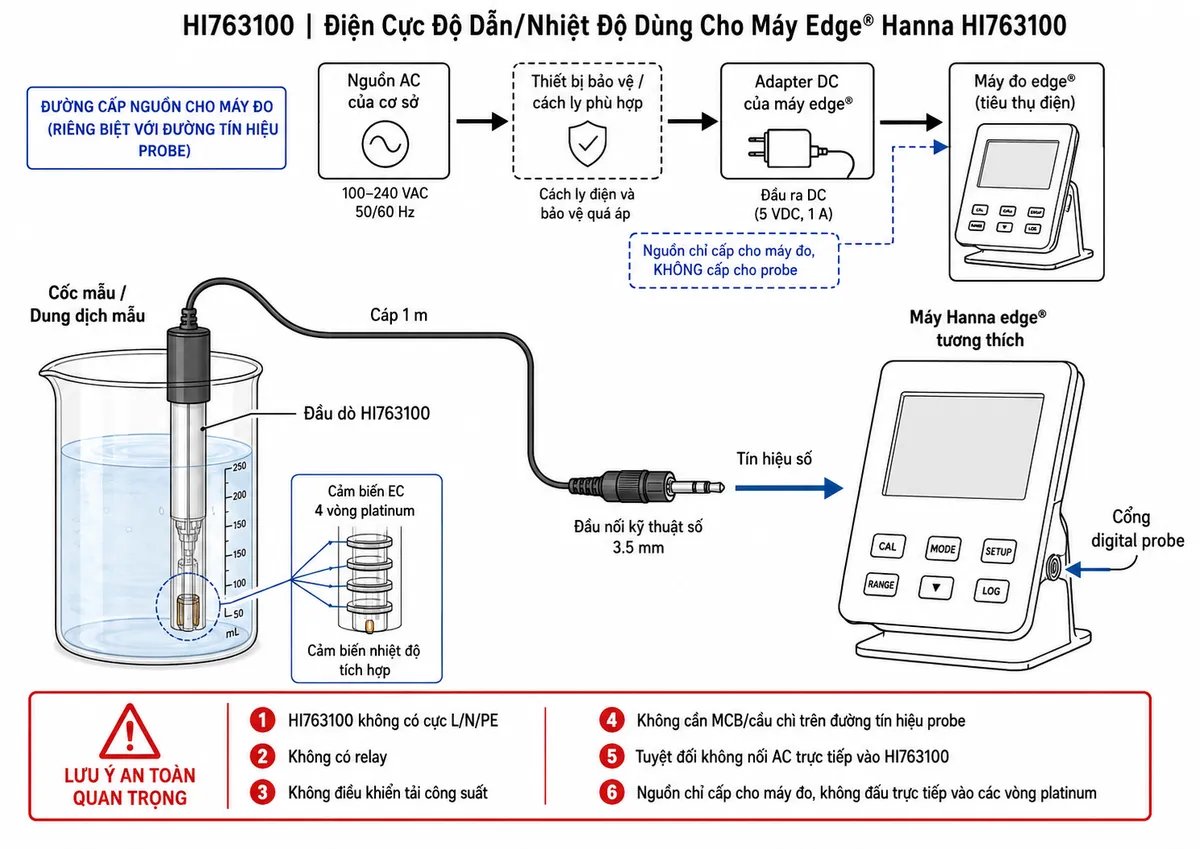

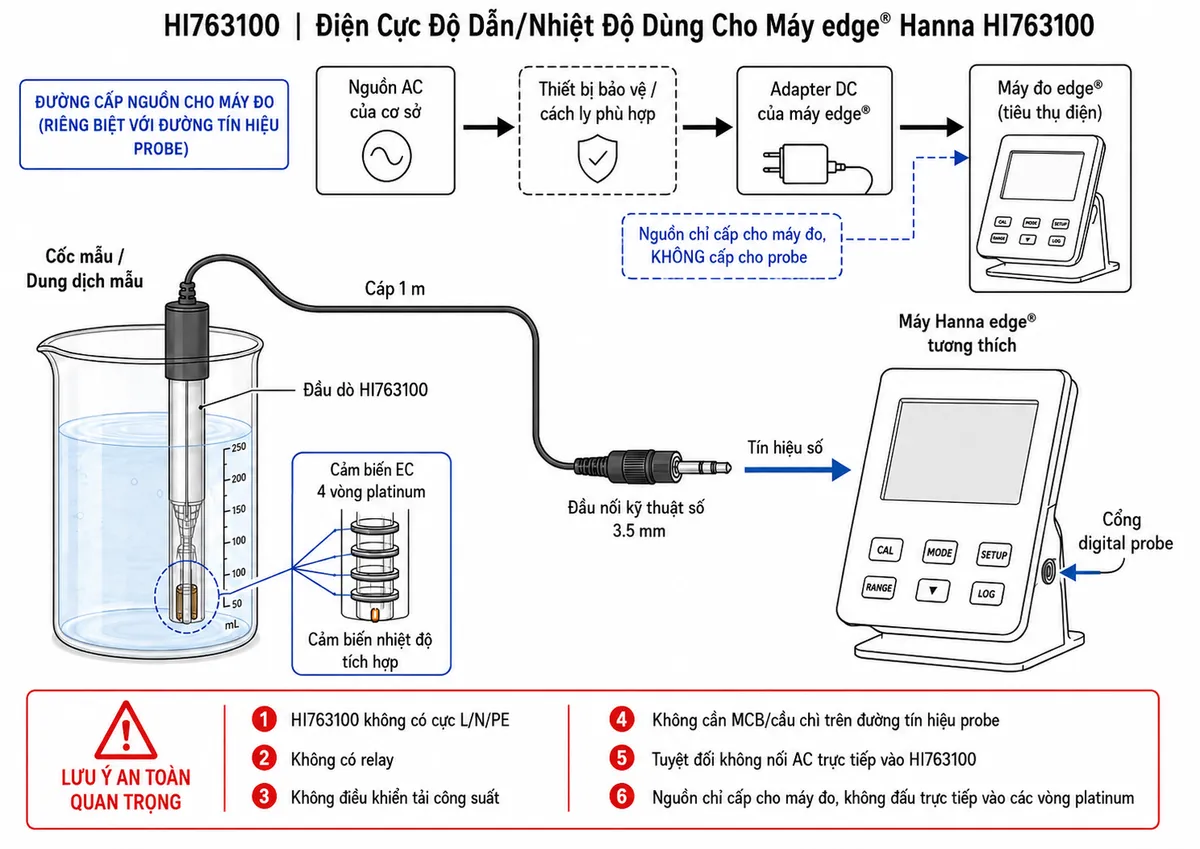

Kết nối HI763100 với máy đo edge®

HI763100 không phải thiết bị tải điện công suất và không có các cực L, N hay PE để đấu trực tiếp vào nguồn điện lưới. Đầu dò được kết nối bằng cáp và jack kỹ thuật số 3.5 mm vào cổng probe của máy edge® tương thích. Nguồn vận hành cho hệ thống điện tử của đầu dò được cung cấp thông qua giao tiếp với máy đo; tuyệt đối không cấp trực tiếp 110/220/230 VAC vào điện cực.

Nếu sử dụng edge® tại bàn hoặc giá treo, nguồn điện của máy đo được cấp thông qua hệ thống nguồn riêng của máy, chẳng hạn adapter DC theo cấu hình của thiết bị. Bảo vệ nguồn AC, nếu cần trong hệ thống lắp đặt, nằm ở phía cấp nguồn cho adapter/máy đo chứ không đặt trên đường tín hiệu của HI763100. Đầu dò cũng không có relay và không trực tiếp điều khiển tải điện.

Nguyên lý đo độ dẫn điện bằng bốn vòng platinum

Trong quá trình đo, phần cảm biến của HI763100 phải tiếp xúc đúng với dung dịch mẫu. Hệ thống đo EC bốn vòng potentiometric sử dụng hai vòng ngoài để đặt điện áp xoay chiều và hình thành vòng dòng điện thông qua các ion hòa tan trong dung dịch. Hai vòng bên trong cảm nhận độ sụt điện áp được tạo ra bởi dòng điện này.

Đáp ứng điện thu được phụ thuộc vào khả năng dẫn điện của dung dịch. Tín hiệu được xử lý cùng thông tin đặc tính cell và dữ liệu hiệu chuẩn để xác định độ dẫn điện EC. Việc sử dụng tín hiệu kích thích xoay chiều và cấu trúc bốn vòng giúp hạn chế ảnh hưởng của phân cực so với thiết kế amperometric hai cực trong nhiều điều kiện đo.

Vai trò của cảm biến nhiệt độ tích hợp

Song song với phép đo EC, cảm biến nhiệt độ tích hợp xác định nhiệt độ của mẫu. Khi chế độ ATC được cấu hình trên thiết bị tương thích, giá trị nhiệt độ này được sử dụng để quy đổi kết quả độ dẫn về điều kiện nhiệt độ tham chiếu theo hệ số bù đã thiết lập. Người dùng cũng có thể lựa chọn chế độ đo độ dẫn tuyệt đối không bù nhiệt nếu chức năng đó được máy đo hỗ trợ và được cấu hình phù hợp.

Nhận dạng đầu dò và dữ liệu hiệu chuẩn

Vi mạch của HI763100 lưu thông tin nhận dạng cảm biến, số sê-ri và dữ liệu liên quan đến lần hiệu chuẩn. Sau khi đầu dò được cắm vào máy tương thích, hệ thống nhận dạng cảm biến và tải các tham số cần thiết. Kiến trúc này đặc biệt thuận tiện khi sử dụng nhiều đầu dò hoặc khi cần duy trì khả năng truy xuất thông tin hiệu chuẩn trong phòng thí nghiệm.

Ứng dụng của điện cực Hanna HI763100

Với khả năng đo độ dẫn và nhiệt độ trên cùng một đầu dò, HI763100 thích hợp cho nhiều công việc đo EC trong phòng thí nghiệm và kiểm tra chất lượng nước. Khi kết hợp đúng máy Hanna tương thích, dữ liệu EC cũng là cơ sở để thiết bị tính toán các đại lượng liên quan như TDS hoặc độ mặn theo chế độ được lựa chọn.

• Kiểm tra độ dẫn điện của nước và dung dịch nước.
• Phân tích EC trong phòng thí nghiệm, cơ sở nghiên cứu và đào tạo.
• Kiểm soát chất lượng nước trong các quy trình sản xuất và xử lý nước.
• Theo dõi dung dịch trong ngành thực phẩm, đồ uống và các ứng dụng phân tích hóa học phù hợp.
• Đo EC kết hợp nhiệt độ để thực hiện bù nhiệt tự động.
• Cung cấp dữ liệu EC cho máy tương thích tính TDS hoặc độ mặn theo cấu hình của thiết bị.

Lưu ý để phép đo EC ổn định

Khi đo, vùng cảm biến và các lỗ của sleeve cần được ngập đúng trong mẫu. Bọt khí mắc bên trong vùng bốn vòng có thể làm thay đổi đường dòng điện và khiến kết quả không ổn định, vì vậy cần bảo đảm không còn bọt khí bị giữ quanh cảm biến. Đầu dò cũng nên được hiệu chuẩn bằng dung dịch chuẩn phù hợp với khu vực độ dẫn của mẫu và quy trình đo.

HI763100 là thiết bị cảm biến đo lường, không phải đầu dò điều khiển công suất. Không đấu nguồn AC/DC ngoài vào jack cảm biến, không đấu relay, contactor hoặc tải trực tiếp vào đầu dò và chỉ sử dụng với thiết bị có giao tiếp được Hanna xác nhận tương thích.

4. Cam kết & nơi mua HI763100 chính hãng

Khi lựa chọn điện cực độ dẫn Hanna HI763100, việc xác định đúng model máy đo đang sử dụng, chuẩn đầu nối và yêu cầu ứng dụng là rất quan trọng nhằm tránh mua nhầm đầu dò không tương thích.

Khách hàng có nhu cầu mua HI763100 chính hãng, thay thế điện cực EC cho hệ thống Hanna edge® hoặc cần tư vấn lựa chọn đầu dò phù hợp có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ đối chiếu model, cấu hình thiết bị và nhu cầu đo để lựa chọn đúng sản phẩm trước khi đặt hàng.

Lựa chọn đúng mã HI763100 Hanna giúp bảo đảm khả năng kết nối với thiết bị đo, tận dụng đầy đủ chức năng nhận dạng đầu dò số, cảm biến nhiệt độ tích hợp và công nghệ đo độ dẫn bốn vòng của hệ thống.

Câu hỏi thường gặp (FAQ)

HI763100 dùng để đo những thông số nào?

HI763100 trực tiếp cảm nhận độ dẫn điện EC và nhiệt độ của dung dịch. Khi kết nối với máy đo tương thích, EC có thể được thiết bị sử dụng để tính các đại lượng liên quan như TDS hoặc độ mặn theo chức năng và cấu hình của máy.

HI763100 có phải điện cực EC hai cực không?

Không. HI763100 sử dụng công nghệ EC bốn vòng platinum. Hai vòng ngoài tham gia tạo vòng dòng điện trong dung dịch và hai vòng trong cảm nhận điện áp đáp ứng, giúp giảm ảnh hưởng của phân cực và mở rộng khả năng đo bằng một đầu dò.

HI763100 có cần đầu dò nhiệt độ riêng không?

Không. Sản phẩm đã có cảm biến nhiệt độ tích hợp. Nhiệt độ mẫu có thể được hệ thống sử dụng cho chức năng bù nhiệt tự động khi máy đo được thiết lập ở chế độ ATC.

Đầu dò HI763100 sử dụng loại đầu nối nào?

HI763100 sử dụng đầu nối kỹ thuật số 3.5 mm và cáp dài 1 m. Khi mua đầu dò thay thế, người dùng nên đối chiếu chính xác model máy đang sử dụng để bảo đảm cổng kết nối và khả năng nhận dạng đầu dò tương thích.

HI763100 có cần cấp nguồn 220 VAC riêng không?

Không. Điện cực HI763100 không được đấu trực tiếp với 110/220/230 VAC. Đầu dò kết nối với máy đo bằng jack kỹ thuật số; phần nguồn của máy đo được cấp riêng theo hướng dẫn của chính thiết bị.

Vi mạch tích hợp trong HI763100 có tác dụng gì?

Vi mạch giúp lưu thông tin nhận dạng của cảm biến, số sê-ri và dữ liệu liên quan đến hiệu chuẩn. Khi kết nối với thiết bị Hanna tương thích, các thông tin này có thể được hệ thống nhận dạng và truy xuất tự động.

Tại sao điện cực bốn vòng phù hợp với nhiều mức độ dẫn khác nhau?

Thiết kế bốn vòng tách chức năng kích thích dòng điện và cảm nhận điện áp, giúp giảm ảnh hưởng của phân cực điện cực. Vì vậy cùng một đầu dò có thể được sử dụng trên phạm vi mẫu rộng hơn so với nhiều thiết kế hai cực thông thường.

Khi đo bằng HI763100 cần chú ý điều gì?

Vùng cảm biến cần được nhúng đúng vào dung dịch, các lỗ trên sleeve phải tiếp xúc đầy đủ với mẫu và không để bọt khí mắc quanh bốn vòng cảm biến. Người dùng cũng nên thực hiện hiệu chuẩn phù hợp trước khi đo để duy trì độ tin cậy của kết quả.
