HI7698494-5 | Cảm Biến Oxy Hoà Tan opdo™ dạng Quang Học Hanna HI7698494-5

1. Giới thiệu HI7698494-5 | Cảm Biến Oxy Hoà Tan opdo™ dạng Quang Học Hanna HI7698494-5

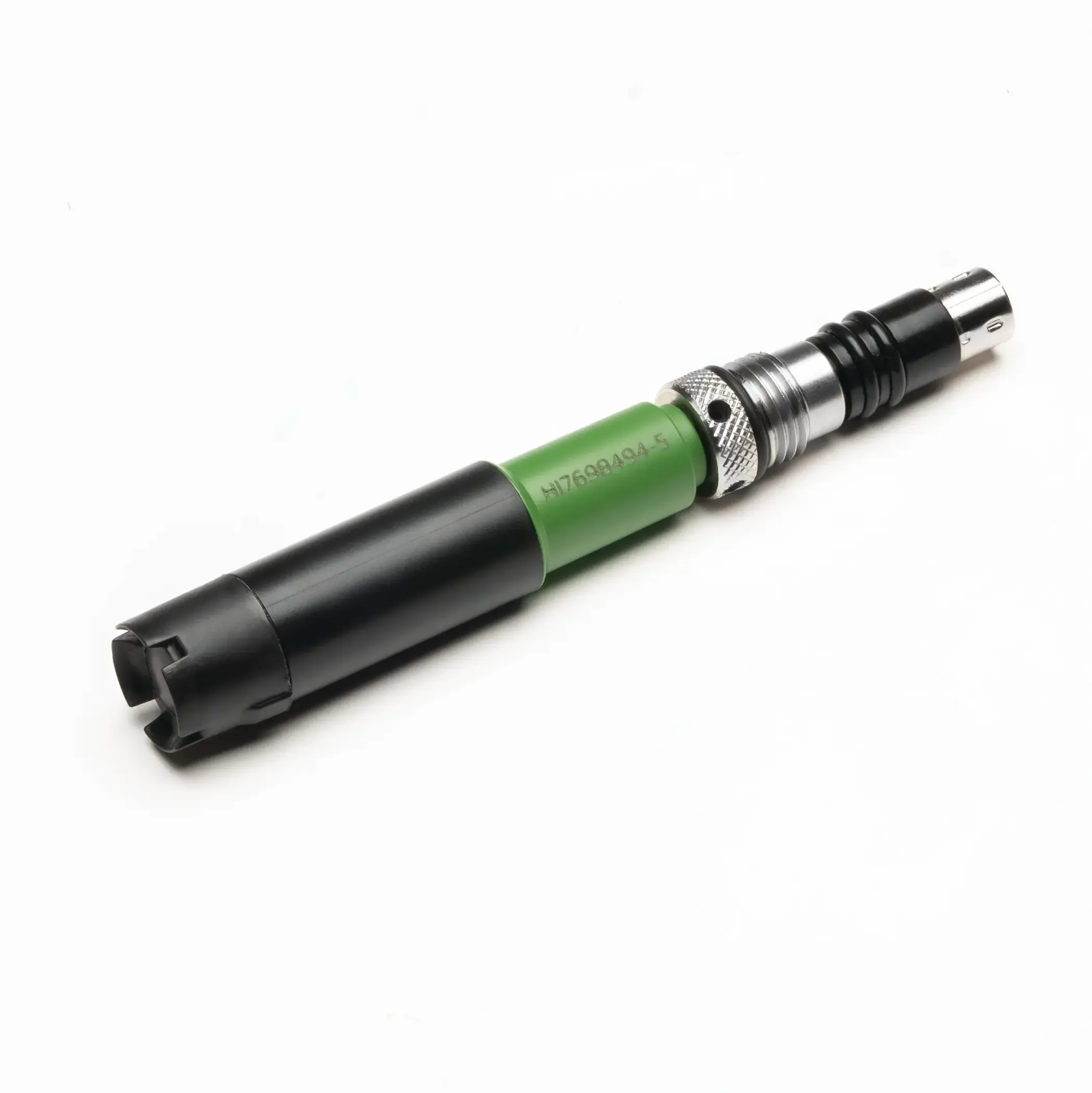

HI7698494-5 là mô-đun cảm biến oxy hòa tan quang học opdo™ được thiết kế để lắp vào đầu dò đa thông số kỹ thuật số HI7698494, sử dụng trong hệ thống đo đa thông số cầm tay HI98494 của Hanna Instruments. Cảm biến đo oxy hòa tan trong nước bằng kỹ thuật dập tắt phát quang, phù hợp cho các phép đo DO ngoài hiện trường và trong các ứng dụng quan trắc chất lượng nước.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và hiện phát triển, sản xuất nhiều dòng thiết bị phân tích phục vụ phòng thí nghiệm, môi trường, xử lý nước và công nghiệp trên toàn cầu. Theo thông tin sản phẩm cung cấp, Hanna HI7698494-5 xuất xứ Romania, đáp ứng nhu cầu thay thế cảm biến DO quang học cho hệ thống HI7698494 mà không phải thay toàn bộ đầu dò đa thông số.

2. Ưu điểm và tính năng nổi bật của Hanna HI7698494-5

• Công nghệ opdo™ quang học đo oxy hòa tan dựa trên hiện tượng dập tắt phát quang, không sử dụng nguyên lý điện hóa polarographic hoặc galvanic truyền thống.
• Là cảm biến DO dạng mô-đun có thể thay thế tại hiện trường, lắp vào đúng cổng cảm biến DO trên đầu dò kỹ thuật số HI7698494.
• Mã màu xanh giúp nhận biết nhanh vị trí và loại cảm biến khi lắp cùng các cảm biến pH/ORP và EC trên đầu dò đa thông số.
• Sử dụng Smart Cap HI764113-1 có thẻ lưu trữ dữ liệu/RFID để quản lý thông tin của nắp cảm biến và theo dõi thời gian sử dụng.
• Hệ thống có khả năng nhận biết cảm biến sau khi lắp vào đầu dò tương thích, thuận tiện cho bảo trì và thay thế ngoài hiện trường.
• Smart Cap có hệ số hiệu chuẩn riêng và hệ thống theo dõi tuổi nắp; khi đến thời điểm thay thế, máy đo có thể đưa ra cảnh báo cho người vận hành.
• Thân cảm biến bằng vật liệu bền, phù hợp với môi trường đo chất lượng nước và các công việc lấy mẫu ngoài hiện trường.
• Không yêu cầu cấp nguồn AC trực tiếp, không có relay và không điều khiển tải công suất; cảm biến làm việc như một bộ phận đo lường trong hệ thống HI7698494/HI98494.

Thông tin kỹ thuật tiêu biểu

Thông số	Giá trị
Nguyên lý cảm biến	Dập tắt phát quang quang học
Đại lượng đo	Oxy hòa tan theo % bão hòa và nồng độ
Khoảng đo DO	0,0 đến 500,0% bão hòa; 0,00 đến 50,00 mg/L
Khoảng nhiệt độ làm việc của cảm biến	-5 đến 55°C
Mã màu nhận dạng	Xanh lá
Vật liệu thân	ABS
Vật liệu phần đầu	Polypropylene
Kích thước cảm biến	99 x 17 mm
Độ sâu sử dụng	Tối đa 20 m

3. Chức năng, kết nối, nguyên lý hoạt động và ứng dụng

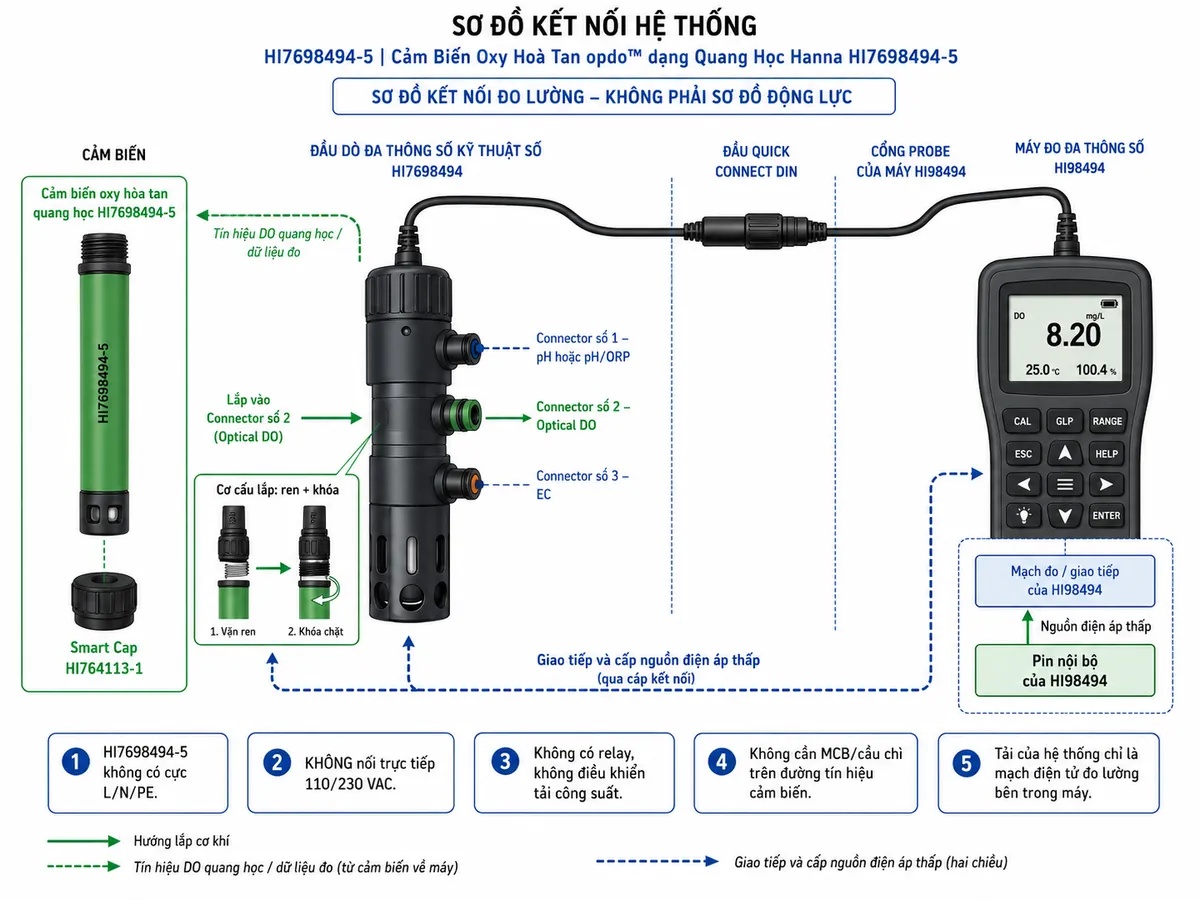

Kết nối HI7698494-5 với hệ thống đo

HI7698494-5 không phải một đầu dò độc lập có dây nguồn hoặc các cực L/N/PE. Đây là mô-đun cảm biến được lắp trực tiếp vào socket số 2 dành cho Optical DO trên đầu dò kỹ thuật số HI7698494. Sau khi các cảm biến cần thiết được lắp và bảo vệ đúng cách, đầu dò HI7698494 kết nối với máy HI98494 thông qua đầu nối probe chuyên dụng. Nguồn hoạt động và giao tiếp của cảm biến được cung cấp nội bộ qua hệ thống đầu dò/máy đo, vì vậy không được đấu 110/230 VAC vào HI7698494-5 hoặc các chân kết nối cảm biến.

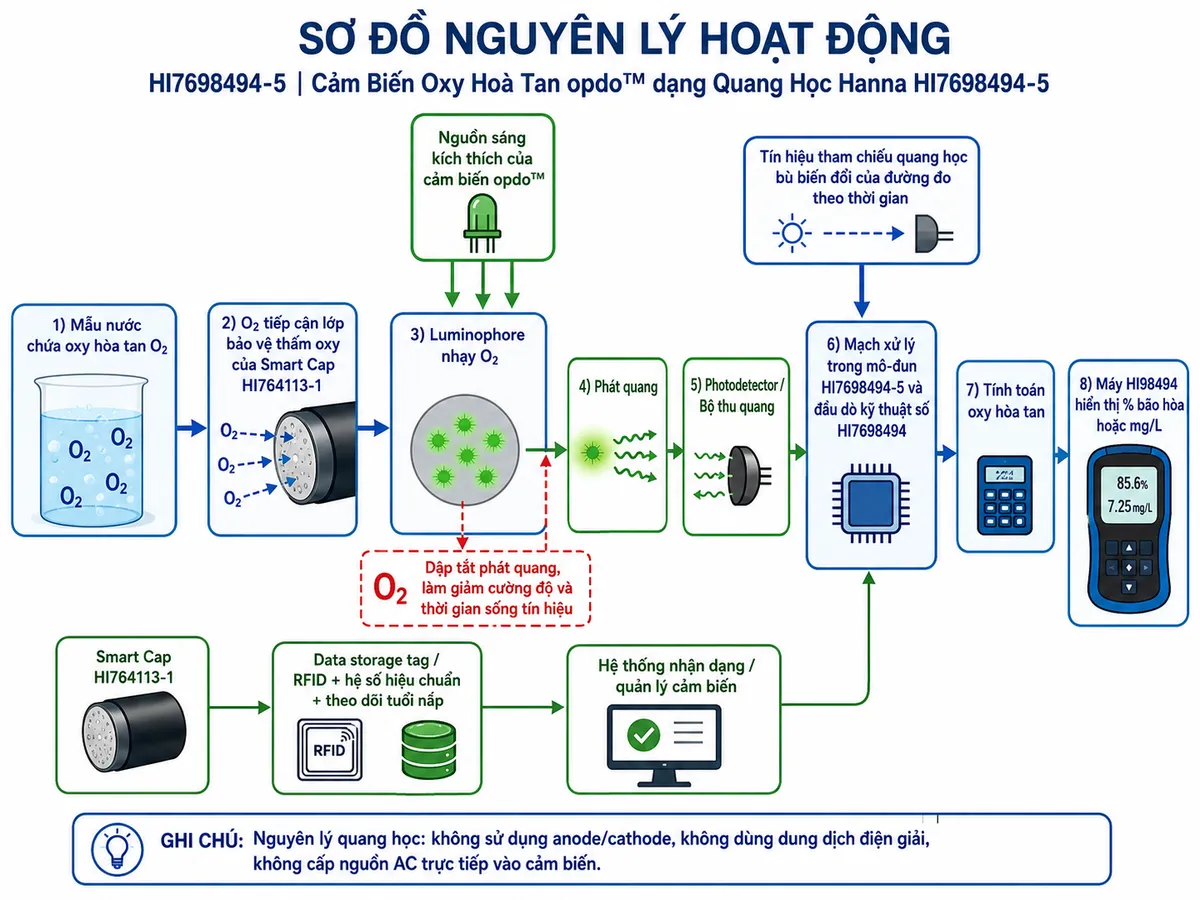

Nguyên lý đo oxy hòa tan opdo™

Nguyên lý dập tắt phát quang của HI7698494-5 sử dụng vật liệu luminophore nhạy với oxy trong Smart Cap. Khi được kích thích bằng ánh sáng, lớp vật liệu này phát ra tín hiệu phát quang. Các phân tử oxy hòa tan tiếp xúc với vùng cảm biến sẽ làm giảm cường độ và thời gian sống của phát quang. Mức độ thay đổi của tín hiệu có quan hệ với lượng oxy hiện diện trong mẫu nước.

Bộ thu quang của cảm biến theo dõi đặc tính phát quang và mạch xử lý của hệ thống sử dụng tín hiệu này để xác định oxy hòa tan. Công nghệ quang học giúp loại bỏ nhu cầu sử dụng điện cực anode/cathode và dung dịch điện giải theo kiểu cảm biến DO điện hóa truyền thống. Hệ thống Smart Cap đồng thời lưu dữ liệu đặc trưng của nắp, hỗ trợ quản lý hiệu chuẩn và tuổi thọ thành phần cảm biến.

Ứng dụng thực tế

Cảm biến DO quang học HI7698494-5 phù hợp cho các hệ thống đo đa thông số cần theo dõi oxy hòa tan đồng thời với pH, ORP, độ dẫn điện và nhiệt độ. Thiết kế mô-đun giúp người sử dụng bảo trì đầu dò HI7698494 theo từng cảm biến thay vì phải thay toàn bộ cụm đo.

• Quan trắc chất lượng nước mặt, sông, hồ và nguồn nước tự nhiên.
• Khảo sát môi trường và lấy mẫu chất lượng nước ngoài hiện trường.
• Theo dõi oxy hòa tan trong hệ thống xử lý nước và nước thải.
• Kiểm tra nước trong nuôi trồng thủy sản và các hệ thống cần giám sát DO.
• Đo đa thông số phục vụ nghiên cứu, kiểm tra hiện trường và các ứng dụng công nghiệp liên quan đến chất lượng nước.

Lưu ý khi sử dụng và bảo trì Smart Cap

• Smart Cap mới cần được hydrat hóa bằng nước tinh khiết theo hướng dẫn của Hanna trước khi hiệu chuẩn và sử dụng.
• Giữ sạch cửa sổ quang học, tránh để dấu vân tay, dầu mỡ hoặc chất bẩn bám lên bề mặt quang học.
• Khi vệ sinh, sử dụng phương pháp và vật liệu làm sạch phù hợp theo hướng dẫn của nhà sản xuất, tránh làm xước bề mặt cảm biến.
• Smart Cap được quản lý tuổi sử dụng từ lần khởi tạo đầu tiên; hệ thống sẽ cảnh báo khi nắp đã đến thời điểm cần thay.
• Khi tháo hoặc lắp cảm biến vào HI7698494, cần căn đúng khóa định vị và socket được mã hóa màu, không xoay hoặc ép đầu nối sai hướng.

4. Cam kết và nơi mua Hanna HI7698494-5

Khi lựa chọn HI7698494-5 Hanna, cần kiểm tra đúng mã cảm biến, đầu dò HI7698494 đang sử dụng, tình trạng Smart Cap và khả năng tương thích với máy HI98494. Việc chọn đúng phụ kiện giúp hệ thống duy trì khả năng nhận dạng cảm biến, hiệu chuẩn và đo oxy hòa tan theo đúng thiết kế của nhà sản xuất.

Khách hàng có nhu cầu mua cảm biến oxy hòa tan opdo™ Hanna HI7698494-5 chính hãng có thể liên hệ thietbicodien để được tư vấn kiểm tra model, lựa chọn đúng phụ kiện Smart Cap tương thích, nhận báo giá và hỗ trợ kỹ thuật trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

HI7698494-5 dùng với thiết bị nào?

HI7698494-5 là cảm biến oxy hòa tan quang học lắp vào đầu dò đa thông số kỹ thuật số HI7698494, được sử dụng trong hệ thống máy đo đa thông số HI98494.

HI7698494-5 có phải là toàn bộ đầu dò HI7698494 không?

Không. HI7698494-5 là mô-đun cảm biến DO thay thế. Đầu dò HI7698494 là cụm đa cảm biến có các vị trí riêng dành cho pH hoặc pH/ORP, oxy hòa tan quang học và EC.

Cảm biến HI7698494-5 sử dụng Smart Cap nào?

Cảm biến được sử dụng cùng Smart Cap HI764113-1. Smart Cap chứa lớp luminophore nhạy oxy và dữ liệu phục vụ nhận dạng, hiệu chuẩn cũng như quản lý tuổi sử dụng của nắp.

HI7698494-5 có cần dung dịch điện giải như cảm biến DO polarographic không?

Không. Công nghệ opdo™ đo bằng hiện tượng dập tắt phát quang nên không hoạt động theo cơ chế anode/cathode và dung dịch điện giải của đầu dò DO điện hóa truyền thống.

Smart Cap của cảm biến có cần thay định kỳ không?

Có. Hệ thống theo dõi thời gian sử dụng của Smart Cap và có thể thông báo khi nắp đã hết thời hạn sử dụng. Theo hướng dẫn của Hanna, Smart Cap cần thay sau khoảng một năm kể từ lần sử dụng đầu tiên.

Có thể tự thay HI7698494-5 ngoài hiện trường không?

Có. Cảm biến được thiết kế dạng mô-đun thay thế tại hiện trường với vị trí lắp được mã hóa màu. Người dùng cần căn đúng khóa kết nối, lắp vào đúng socket Optical DO và thực hiện chuẩn bị, hydrat hóa cũng như hiệu
