HI7638 | Đầu Dò Độ Dẫn In-line với Cảm Biến Platinum 4 Vòng, Cáp 3m/10m/20m Hanna HI7638

1) Giới thiệu HI7638 | Đầu Dò Độ Dẫn In-line Platinum 4 Vòng Hanna

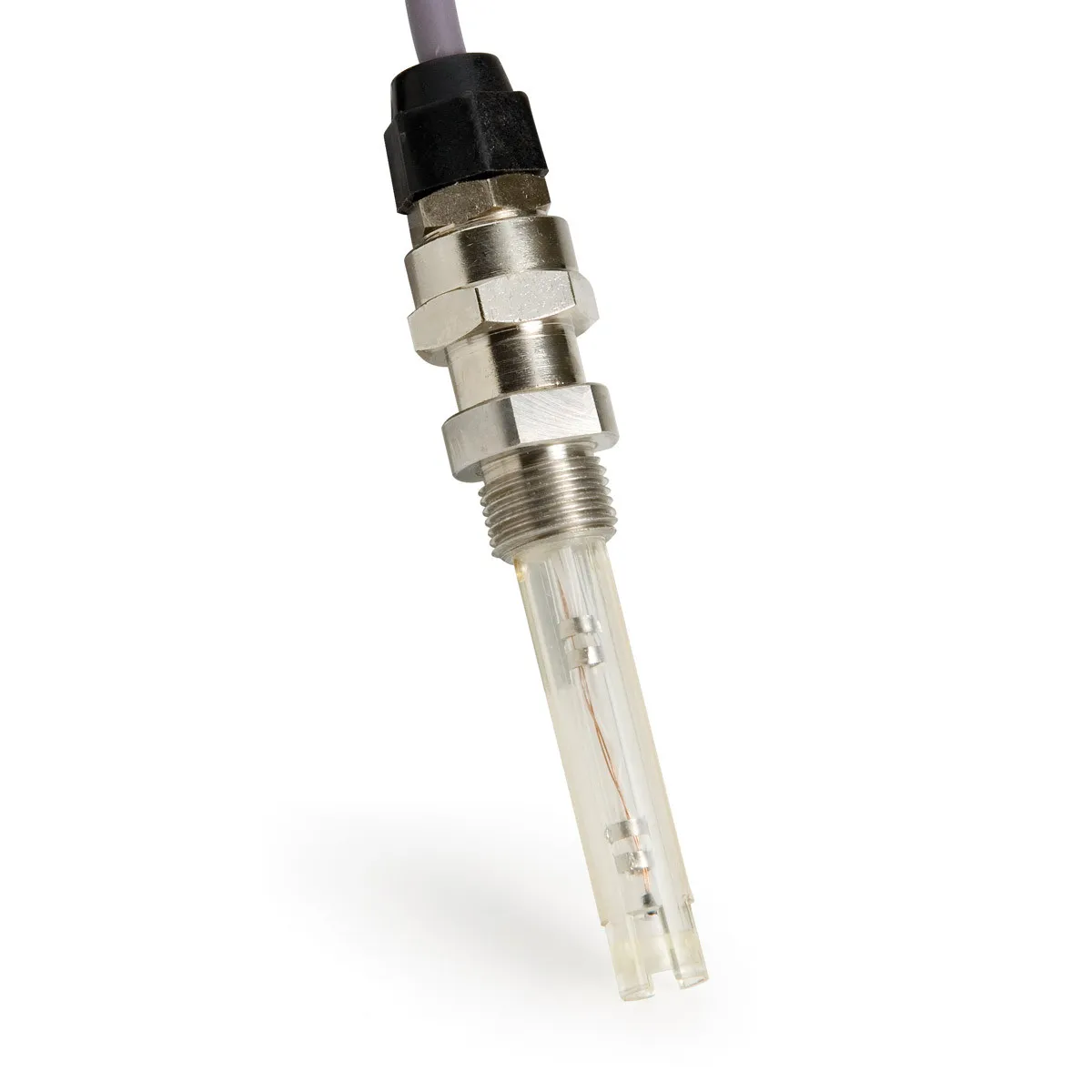

HI7638 | Đầu Dò Độ Dẫn In-line với Cảm Biến Platinum 4 Vòng, Cáp 3m/10m/20m Hanna HI7638 là đầu dò đo độ dẫn điện dành cho các hệ thống giám sát và điều khiển quá trình công nghiệp. Sản phẩm sử dụng phương pháp đo potentiometric bốn vòng với các vòng cảm biến platinum, đồng thời tích hợp cảm biến nhiệt độ NTC để bộ đo hoặc transmitter tương thích thực hiện bù ảnh hưởng nhiệt độ lên giá trị EC.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và hiện phát triển nhiều dòng thiết bị phân tích cho phòng thí nghiệm, hiện trường cũng như điều khiển quá trình công nghiệp. Hanna có hệ thống sản xuất quốc tế, trong đó Romania là một trong các cơ sở sản xuất của hãng. Theo thông tin sản phẩm cung cấp, model HI7638 có xuất xứ Romania.

Điểm đáng chú ý của HI7638 là thiết kế dành cho đo độ dẫn EC in-line, có thể lắp trực tiếp vào vị trí đo trên hệ thống hoặc đường ống. Công nghệ bốn vòng giúp phép đo ổn định trên phạm vi ứng dụng rộng và hạn chế ảnh hưởng phân cực thường gặp ở các cấu hình điện cực đơn giản hơn.

2) Ưu điểm và tính năng nổi bật của Hanna HI7638

• Công nghệ đo độ dẫn platinum 4 vòng giúp tăng độ ổn định của phép đo và giảm ảnh hưởng phân cực điện cực.
• Tích hợp cảm biến nhiệt độ NTC, cung cấp thông tin nhiệt độ cho chức năng bù nhiệt độ của thiết bị đo hoặc transmitter tương thích.
• Các vòng platinum cho đáp ứng tốt trong nhiều ứng dụng đo độ dẫn công nghiệp.
• Thiết kế thân đầu dò chắc chắn, phù hợp cho môi trường đo quá trình và lắp đặt cố định.
• Cấu trúc phần bảo vệ cảm biến có thể tháo để thuận tiện cho việc vệ sinh và bảo trì định kỳ.
• Nhiều lựa chọn chiều dài cáp giúp bố trí đầu dò linh hoạt theo khoảng cách giữa điểm đo và tủ đo hoặc transmitter.
• Phương pháp bốn vòng giúp giảm nhu cầu hiệu chuẩn quá thường xuyên và hạn chế các vấn đề do phân cực bề mặt điện cực.

Thông tin kỹ thuật chính đã xác minh

Đặc tính	Thông tin
Model cơ bản	HI7638
Đại lượng đo	Độ dẫn điện EC
Nguyên lý cảm biến	Potentiometric bốn vòng
Vật liệu vòng cảm biến	Platinum
Cảm biến nhiệt độ	NTC tích hợp cho bù nhiệt độ qua thiết bị tương thích
Vật liệu thân chính	PEI
Kiểu lắp đặt	Lắp cố định, phù hợp nhúng trực tiếp tại đường ống hoặc hệ thống quá trình
Đầu nối	DIN; tài liệu Hanna mô tả cấu hình đầu nối DIN 7 chân
Phiên bản cáp	HI7638: 3 m; HI7638/10: 10 m; HI7638/20: 20 m
Nhiệt độ quá trình tối đa theo tài liệu Hanna	Tới 120°C
Áp suất tối đa theo tài liệu Hanna	5 bar

3) Chức năng, nguyên lý hoạt động và ứng dụng của HI7638

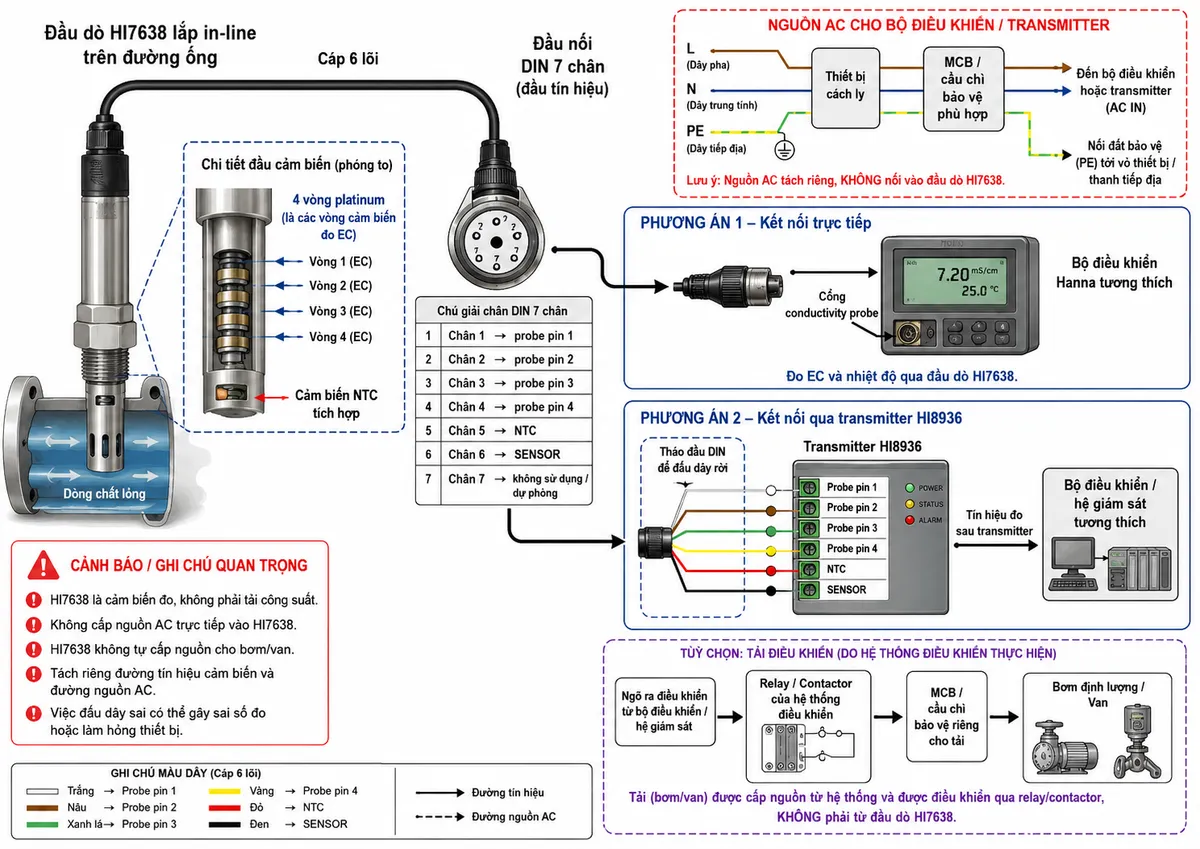

Kết nối đầu dò với hệ thống đo độ dẫn

Đầu dò độ dẫn HI7638 là phần tử cảm biến của hệ thống đo, không phải một thiết bị tải công suất và không được cấp trực tiếp điện áp lưới vào đầu dò. Tín hiệu từ bốn vòng platinum cùng tín hiệu cảm biến NTC được truyền qua cáp đến bộ transmitter hoặc bộ điều khiển độ dẫn tương thích của Hanna.

Tài liệu hệ thống Hanna mô tả khi kết nối HI7638 với transmitter HI8936, các đường từ đầu dò gồm bốn đường dành cho các phần tử đo và hai đường dành cho cảm biến nhiệt độ. Các kết nối được xác định theo số chân của đầu dò; nguồn điện, relay điều khiển và tải quá trình thuộc về transmitter/controller và mạch điện bên ngoài chứ không nằm trong HI7638.

Vì vậy khi thiết kế tủ điện, cần tách rõ đường tín hiệu cảm biến EC khỏi mạch nguồn và mạch tải. Thiết bị nhận tín hiệu phải được cấp nguồn và bảo vệ theo đúng tài liệu của chính thiết bị đó; tuyệt đối không đưa điện áp 110/230 VAC vào các chân cảm biến của HI7638.

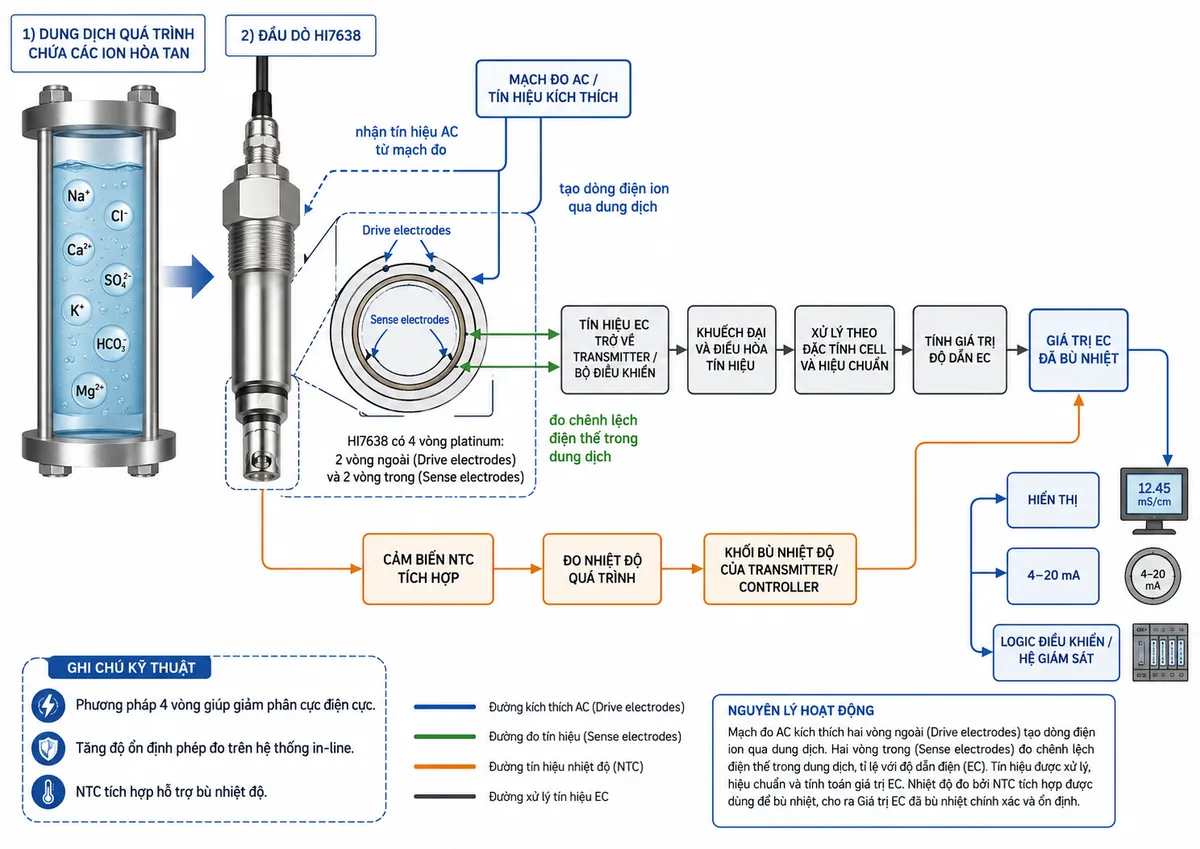

Nguyên lý đo độ dẫn bằng bốn vòng platinum

Trong phương pháp đo độ dẫn 4 vòng, hai điện cực phía ngoài đóng vai trò drive electrodes. Mạch đo tạo tín hiệu xoay chiều lên cặp điện cực này để hình thành dòng điện qua dung dịch. Khả năng dẫn dòng phụ thuộc vào số lượng và độ linh động của các ion có trong môi trường đo.

Hai vòng phía trong đóng vai trò sense electrodes và theo dõi chênh lệch điện thế hình thành trong dung dịch. Mạch đo sử dụng quan hệ giữa tín hiệu kích thích, dòng qua dung dịch và điện áp cảm nhận để xác định độ dẫn điện. Cấu trúc tách riêng cặp kích thích và cặp cảm nhận giúp giảm ảnh hưởng phân cực điện cực, nhờ đó cảm biến EC 4 vòng platinum có thể duy trì độ ổn định tốt trên phạm vi ứng dụng rộng.

Nhiệt độ ảnh hưởng đáng kể đến độ dẫn của dung dịch. Vì vậy, cảm biến NTC tích hợp trong HI7638 cung cấp tín hiệu nhiệt độ đồng thời với tín hiệu EC. Bộ transmitter hoặc controller tương thích sử dụng tín hiệu này cho thuật toán bù nhiệt, từ đó đưa giá trị đo về điều kiện tham chiếu theo cấu hình của hệ thống.

Ứng dụng trong hệ thống công nghiệp

HI7638 phù hợp cho các hệ thống cần giám sát độ dẫn điện liên tục thay vì lấy mẫu thủ công. Đầu dò có thể trở thành phần tử đo của vòng giám sát chất lượng nước hoặc vòng điều khiển hóa chất khi kết hợp với transmitter và controller thích hợp.

• Giám sát EC trong hệ thống xử lý nước và nước công nghiệp.
• Theo dõi sự thay đổi nồng độ ion trong dung dịch quá trình.
• Giám sát nước cấp, nước tuần hoàn và các công đoạn cần kiểm soát độ dẫn.
• Tích hợp vào hệ thống điều khiển để hỗ trợ vận hành bơm định lượng, van hoặc cảnh báo thông qua controller bên ngoài.
• Ứng dụng tại các dây chuyền cần đo liên tục thay cho việc thường xuyên lấy mẫu mang về phòng kiểm tra.

Vệ sinh và bảo trì

Để duy trì khả năng đo ổn định, phần cảm biến cần được kiểm tra và vệ sinh theo tình trạng bám cặn thực tế của quá trình. Tài liệu Hanna hướng dẫn có thể tháo phần bảo vệ của HI7638 để tiếp cận các cảm biến, làm sạch nhẹ bằng vật liệu không gây mài mòn; sau khi vệ sinh cần hiệu chuẩn lại hệ thống đo trước khi đưa vào vận hành chính thức.

Khi lắp lại đầu dò, cần kiểm tra tình trạng làm kín của vị trí lắp đặt và bảo đảm cảm biến tiếp xúc đúng với môi trường cần đo. Việc lựa chọn vật liệu làm kín và phụ kiện đường ống phải dựa trên nhiệt độ, áp suất cũng như tính chất hóa học của dung dịch thực tế.

4) Cam kết và nơi mua Hanna HI7638 chính hãng

Khi lựa chọn Hanna HI7638 chính hãng, cần xác định đúng chiều dài cáp, thiết bị transmitter/controller đang sử dụng, kiểu kết nối và điều kiện công nghệ tại điểm lắp đặt. Điều này đặc biệt quan trọng với hệ thống đo online vì đầu dò, bộ chuyển đổi tín hiệu và bộ điều khiển phải tương thích với nhau.

Khách hàng có nhu cầu mua HI7638 cáp 3 m, HI7638/10 cáp 10 m hoặc HI7638/20 cáp 20 m có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng phiên bản, kiểm tra khả năng tương thích với hệ thống hiện có và đặt mua sản phẩm chính hãng phù hợp với ứng dụng.

Câu hỏi thường gặp (FAQ)

HI7638 dùng để đo thông số nào?

HI7638 là đầu dò dùng để cảm nhận độ dẫn điện EC của dung dịch. Khi kết nối với thiết bị Hanna tương thích, tín hiệu từ đầu dò được xử lý để hiển thị hoặc truyền giá trị độ dẫn và phục vụ hệ thống giám sát quá trình.

HI7638 sử dụng bao nhiêu điện cực đo?

Sản phẩm sử dụng cấu hình 4 vòng platinum. Hai vòng ngoài kích thích dòng qua dung dịch, còn hai vòng trong cảm nhận điện áp, nhờ đó giảm ảnh hưởng phân cực và cải thiện độ ổn định của phép đo.

HI7638 có tự động bù nhiệt độ không?

Đầu dò tích hợp cảm biến nhiệt độ NTC. Tín hiệu NTC được gửi về thiết bị đo hoặc transmitter tương thích để hệ thống thực hiện bù nhiệt độ cho phép đo EC. Thuật toán và thông số bù cụ thể phụ thuộc vào thiết bị nhận tín hiệu.

HI7638, HI7638/10 và HI7638/20 khác nhau như thế nào?

Khác biệt chính nằm ở chiều dài cáp đi kèm. HI7638 sử dụng cáp 3 m, HI7638/10 sử dụng cáp 10 m và HI7638/20 sử dụng cáp 20 m. Các lựa chọn này giúp phù hợp với khoảng cách khác nhau giữa điểm đo và tủ điều khiển.

Có thể cấp nguồn 220 VAC trực tiếp cho HI7638 không?

Không. HI7638 là đầu dò cảm biến độ dẫn và không được đấu trực tiếp nguồn 110/230 VAC vào các chân cảm biến. Nguồn điện chỉ cấp cho transmitter, máy đo hoặc controller theo sơ đồ và hướng dẫn của thiết bị đó.

HI7638 có thể điều khiển trực tiếp bơm định lượng hoặc van không?

Không. Đầu dò chỉ cung cấp tín hiệu đo. Nếu hệ thống cần điều khiển bơm, van hoặc cảnh báo, tín hiệu HI7638 phải được đưa vào bộ transmitter/controller phù hợp; thiết bị điều khiển sau đó mới thực hiện chức năng relay hoặc xuất tín hiệu tới thiết bị chấp hành.

HI7638 có phù hợp để lắp trực tiếp trên đường ống không?

Có. Hanna mô tả HI7638 là đầu dò conductivity in-line thích hợp cho việc nhúng trực tiếp tại đường ống hoặc điểm đo của hệ thống quá trình, với điều kiện thiết kế cơ khí và điều kiện vận hành nằm trong giới hạn cho phép của đầu dò.

Sau khi vệ sinh HI7638 có cần hiệu chuẩn lại không?

Có. Theo hướng dẫn bảo trì của Hanna, sau khi làm sạch cảm biến nên thực hiện hiệu chuẩn lại hệ thống đo để kiểm tra đáp ứng của đầu dò trước khi tiếp tục sử dụng cho quá trình.
