HI7639 | Điện Cực Độ Dẫn/TDS Online vòng platin, cảm biến Pt100 và cáp 3m Hanna HI7639

1) Giới thiệu HI7639 | Điện Cực Độ Dẫn/TDS Online Hanna

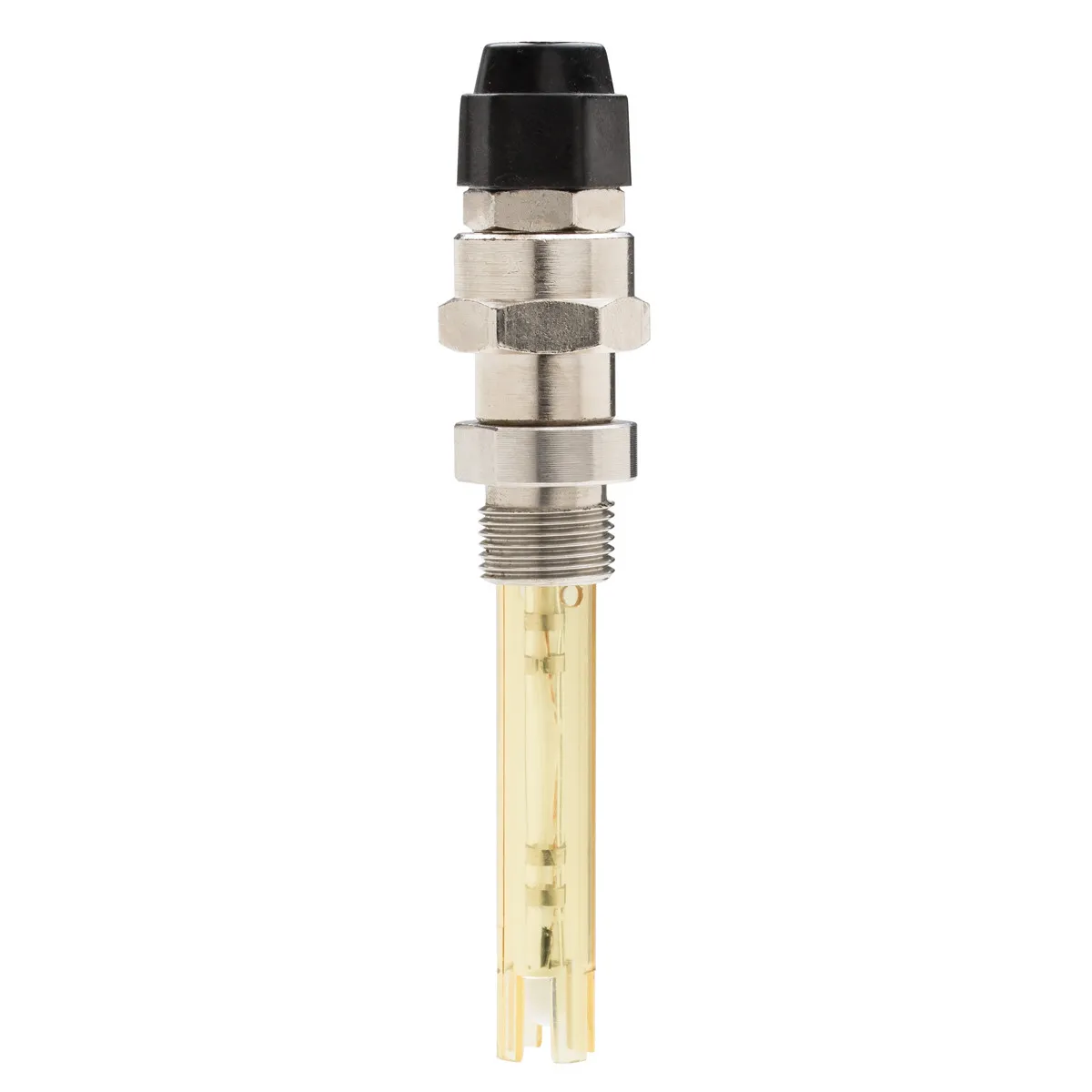

HI7639 | Điện Cực Độ Dẫn/TDS Online vòng platin, cảm biến Pt100 và cáp 3m Hanna HI7639 là đầu dò đo độ dẫn điện dành cho các hệ thống giám sát quá trình công nghiệp. Sản phẩm sử dụng cấu trúc cảm biến bốn vòng platin kết hợp cảm biến nhiệt độ Pt100 tích hợp, phù hợp cho các ứng dụng cần theo dõi độ dẫn liên tục và thực hiện bù nhiệt độ tự động thông qua bộ điều khiển tương thích. Trang sản phẩm hiện hành của Hanna mô tả HI7639 là đầu dò conductivity in-line với vòng platin, Pt100 và cáp màu dài 3 m.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và phát triển thành hãng thiết bị phân tích cung cấp nhiều giải pháp đo pH, EC/TDS, DO, nhiệt độ và các chỉ tiêu chất lượng nước cho phòng thí nghiệm cũng như công nghiệp. Hanna cho biết hoạt động sản xuất của hãng hiện diện tại nhiều quốc gia, trong đó có Romania. Với sản phẩm được đề cập trong bài, thông tin hàng hóa xác định xuất xứ Romania.

Điểm quan trọng khi lựa chọn model HI7639 là đây là một đầu dò cảm biến của hệ thống đo, không phải một bộ điều khiển độc lập. Đầu dò thu nhận tín hiệu độ dẫn và nhiệt độ, sau đó truyền các tín hiệu này qua cáp tới thiết bị đo hoặc bộ điều khiển Hanna tương thích để xử lý, bù nhiệt, hiển thị và thực hiện các chức năng điều khiển nếu hệ thống có hỗ trợ.

2) Ưu điểm / tính năng nổi bật của Hanna HI7639

Điện cực độ dẫn online HI7639 được định hướng cho môi trường đo quá trình, nơi yêu cầu cảm biến có thể lắp cố định và theo dõi chất lượng dung dịch trong thời gian dài. Phương pháp bốn vòng giúp giảm ảnh hưởng của hiện tượng phân cực so với cấu hình hai điện cực trong nhiều điều kiện đo, đồng thời cho phép làm việc trên phạm vi độ dẫn rộng hơn. Hanna mô tả phương pháp bốn vòng là giải pháp cho phép phép đo ổn định và hạn chế ảnh hưởng phân cực.

• Cảm biến EC bốn vòng platin phù hợp cho đo độ dẫn trong nhiều ứng dụng công nghiệp.
• Cảm biến nhiệt độ Pt100 tích hợp cung cấp tín hiệu nhiệt độ cho chức năng bù nhiệt độ tự động của thiết bị đo tương thích.
• Thiết kế in-line thích hợp cho hệ thống đường ống và các điểm đo quá trình.
• Cáp nhiều lõi được mã màu giúp thuận tiện khi đấu nối tới bộ điều khiển hoặc thiết bị xử lý tín hiệu tương thích.
• Thân PEI được Hanna lựa chọn nhằm tạo sự cân bằng giữa độ bền cơ học, khả năng chịu nhiệt và khả năng kháng hóa chất cho các ứng dụng phù hợp.
• Phương pháp bốn vòng làm giảm ảnh hưởng của phân cực điện cực và giúp hạn chế nhu cầu thay đổi cell đo thường xuyên.

Đặc tính kỹ thuật chính đã đối chiếu

Hạng mục	Đặc tính
Model	HI7639
Đại lượng cảm biến trực tiếp	Độ dẫn điện EC và nhiệt độ
Phương pháp đo EC	Phương pháp điện thế bốn vòng
Vật liệu điện cực đo	Platin
Cảm biến nhiệt độ	Pt100 tích hợp
Cấu hình Pt100	3 dây theo tài liệu kết nối HI700/HI710 của Hanna
Cáp theo trang sản phẩm hiện hành	3 m, dây mã màu
Kiểu sử dụng	Đầu dò conductivity in-line, phù hợp lắp tại đường ống
Vật liệu thân được Hanna công bố	PEI
TDS	Được thiết bị điều khiển tương thích tính từ giá trị EC theo hệ số TDS; HI7639 không có phần tử cảm biến TDS riêng
Nguồn cấp trực tiếp cho đầu dò	Không cấp nguồn AC/DC độc lập trực tiếp vào HI7639; tín hiệu kích thích và đo do thiết bị tương thích thực hiện
Xuất xứ theo thông tin sản phẩm	Romania

Hanna hiện mô tả phiên bản HI7639 trên trang sản phẩm với cáp màu 3 m. Một số tài liệu điều khiển HI700/HI710 cũ của hãng có đề cập HI7639 với chiều dài cáp khác, vì vậy khi thay thế một đầu dò đang hoạt động trong hệ thống cũ nên đối chiếu nhãn sản phẩm, chiều dài cáp thực tế và tài liệu của bộ điều khiển trước khi đấu nối.

3) Chức năng, nguyên lý hoạt động và ứng dụng của HI7639

Chức năng đo độ dẫn điện EC

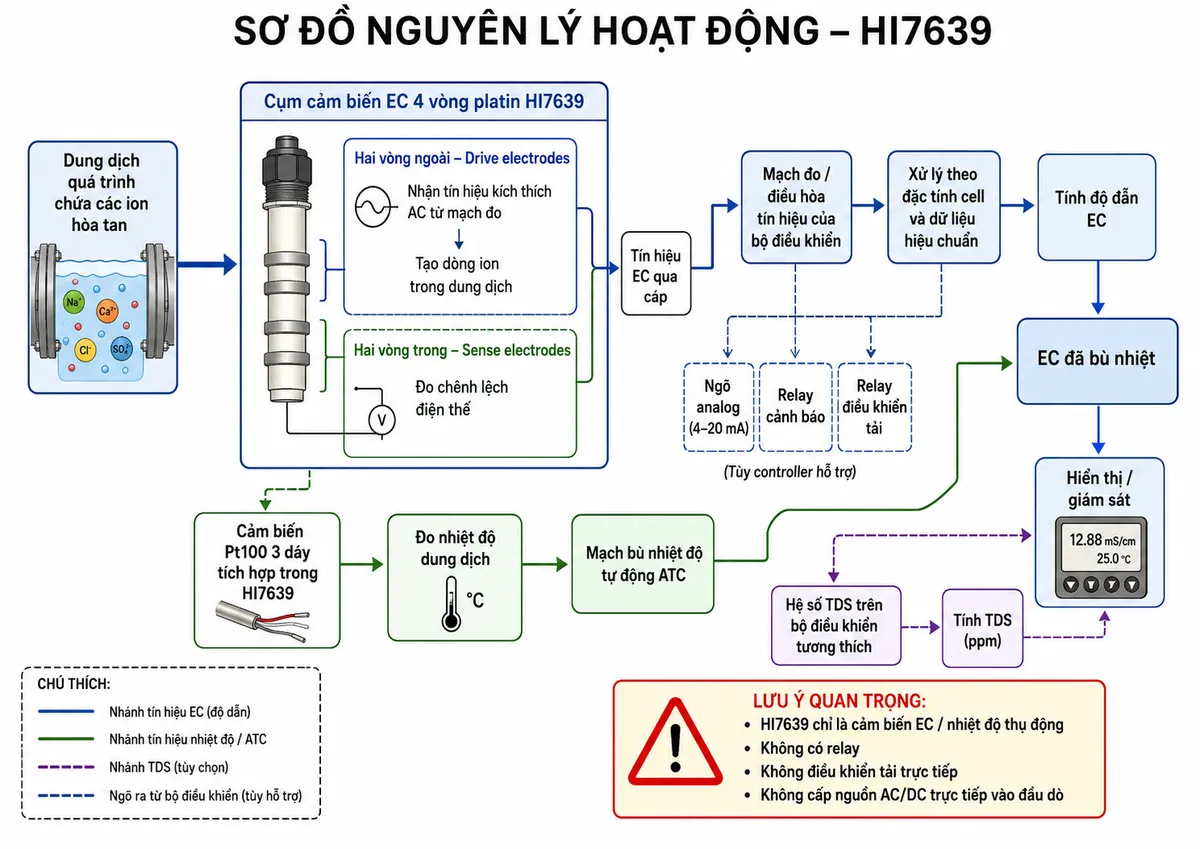

Đầu dò EC bốn vòng platin HI7639 hoạt động theo nguyên lý đo điện thế bốn điện cực. Theo tài liệu kỹ thuật của Hanna về đầu dò bốn vòng, hai điện cực phía ngoài đóng vai trò các điện cực kích thích, tạo dòng điện xoay chiều trong dung dịch. Hai điện cực phía trong đo độ sụt điện thế sinh ra trong vùng dung dịch giữa các điện cực. Từ mối quan hệ giữa kích thích điện, điện thế đáp ứng và đặc tính cell, thiết bị điện tử tương thích xác định độ dẫn điện của mẫu.

Cấu trúc này đặc biệt hữu ích trong phép đo độ dẫn vì việc tách điện cực kích thích và điện cực cảm nhận giúp giảm ảnh hưởng của phân cực trên bề mặt điện cực. Đây cũng là lý do các đầu dò bốn vòng thường được lựa chọn khi nồng độ ion của quá trình có thể thay đổi đáng kể.

Bù nhiệt độ bằng Pt100

Độ dẫn của dung dịch phụ thuộc đáng kể vào nhiệt độ. Pt100 tích hợp trong HI7639 đo nhiệt độ tại cùng khu vực với cell conductivity và gửi tín hiệu nhiệt độ về thiết bị xử lý. Bộ điều khiển sử dụng dữ liệu này để thực hiện bù nhiệt độ tự động ATC, đưa phép đo EC về điều kiện tham chiếu được cấu hình trên thiết bị. Tài liệu HI700/HI710 của Hanna xác nhận HI7639 sử dụng cảm biến Pt100 ba dây tích hợp cho mục đích bù nhiệt độ.

HI7639 đo TDS như thế nào?

TDS không được HI7639 đo bằng một phần tử cảm biến riêng biệt. Đầu dò đo EC, còn thiết bị tương thích có chức năng TDS sẽ chuyển đổi giá trị conductivity đã xử lý sang TDS dựa trên hệ số chuyển đổi được cấu hình. Đây là nguyên tắc phổ biến của các máy EC/TDS và cũng được Hanna mô tả trong tài liệu về đo độ dẫn; đối với dòng HI710, hệ số TDS có thể được thiết lập trên bộ điều khiển.

Vì vậy, khi xây dựng hệ thống đo EC/TDS online, cần xem HI7639 là phần tử cảm biến EC và nhiệt độ, còn việc hiển thị TDS, tạo tín hiệu analog, cảnh báo hoặc điều khiển quá trình phụ thuộc vào bộ điều khiển được ghép cùng đầu dò.

Ứng dụng điển hình

HI7639 phù hợp cho các điểm cần giám sát độ dẫn online trong hệ thống công nghiệp. Việc lựa chọn đầu dò cần được thực hiện sau khi kiểm tra tính tương thích vật liệu, vị trí lắp và bộ điều khiển với môi trường quá trình thực tế.

• Giám sát EC trong hệ thống xử lý và kiểm soát chất lượng nước.
• Theo dõi nồng độ ion tương đối trong các dòng dung dịch công nghệ.
• Hệ thống pha chế hoặc kiểm soát dung dịch dựa trên độ dẫn.
• Giám sát nước tuần hoàn và các quá trình công nghiệp có sử dụng phép đo conductivity.
• Tích hợp vào tủ điều khiển để hiển thị EC/TDS, cảnh báo hoặc điều khiển thiết bị chấp hành thông qua bộ điều khiển phù hợp.

Lưu ý khi lắp đặt và vận hành

Vùng cảm biến phải được tiếp xúc đầy đủ với dung dịch và cần hạn chế bọt khí mắc lại quanh các vòng đo. Với cảm biến bốn vòng, khoảng cách tới thành ống hoặc các bề mặt dẫn điện gần vùng đo cũng cần được xem xét để tránh ảnh hưởng trường đo. Hanna lưu ý rằng hiệu ứng trường biên có thể xuất hiện nếu đầu dò bốn vòng đặt quá gần bề mặt xung quanh.

Trong quá trình bảo trì, bề mặt cảm biến platin cần được giữ sạch. Tài liệu Hanna hướng dẫn kiểm tra tình trạng cáp, giữ các đầu nối sạch và khô, làm sạch cảm biến bằng phương pháp không gây mài mòn và thực hiện hiệu chuẩn lại trước khi đưa đầu dò trở lại hệ thống sau khi bảo trì.

4) Cam kết & nơi mua HI7639 chính hãng

Khi lựa chọn Hanna HI7639 chính hãng cho hệ thống đo conductivity online, việc đối chiếu đúng mã hàng, loại bộ điều khiển đang sử dụng, sơ đồ chân đấu nối và điều kiện lắp đặt là rất quan trọng. Đặc biệt với các hệ thống Hanna đã vận hành nhiều năm, nên xác nhận phiên bản đầu dò và tài liệu của controller trước khi thay thế để tránh nhầm cấu hình cáp hoặc đầu nối.

Khách hàng có nhu cầu mua điện cực độ dẫn/TDS online Hanna HI7639 có thể liên hệ thietbicodien để được hỗ trợ đối chiếu đúng model, kiểm tra yêu cầu kết nối với hệ thống hiện hữu và lựa chọn sản phẩm chính hãng phù hợp cho ứng dụng.

thietbicodien hướng tới cung cấp đúng mã sản phẩm, thông tin kỹ thuật được kiểm tra theo tài liệu hãng và hỗ trợ khách hàng xác định phương án thay thế hoặc tích hợp đầu dò phù hợp với bộ điều khiển đang sử dụng.

Câu hỏi thường gặp (FAQ)

HI7639 dùng để đo thông số gì?

HI7639 trực tiếp cảm nhận độ dẫn điện EC của dung dịch và nhiệt độ mẫu. Khi kết nối với thiết bị hỗ trợ TDS, giá trị TDS được tính toán từ EC theo hệ số chuyển đổi được cấu hình trên thiết bị.

HI7639 có phải là cảm biến 4 vòng không?

Có. Hanna xác định HI7639 là đầu dò conductivity bốn vòng platin. Hai vòng đảm nhiệm kích thích dòng điện trong dung dịch và cặp vòng còn lại đo đáp ứng điện thế để thiết bị xác định độ dẫn.

HI7639 có bù nhiệt độ tự động không?

HI7639 tích hợp cảm biến Pt100 cung cấp dữ liệu nhiệt độ. Chức năng ATC được thực hiện bởi bộ điều khiển hoặc thiết bị đo tương thích dựa trên tín hiệu Pt100 này.

Có thể cấp 24 VDC hoặc 220 VAC trực tiếp vào HI7639 không?

Không. HI7639 là đầu dò cảm biến và không phải thiết bị tải điện độc lập. Không đấu trực tiếp nguồn 24 VDC, 110 VAC hoặc 220/230 VAC vào các dây cảm biến. Nguồn điện chỉ được cấp cho bộ điều khiển hoặc transmitter theo đúng sơ đồ của thiết bị đó.

HI7639 có relay để điều khiển bơm hoặc van không?

Không. Điện cực HI7639 không chứa relay và không trực tiếp đóng cắt bơm, van hay tải công suất. Chức năng điều khiển, relay cảnh báo hoặc đầu ra analog thuộc về controller được sử dụng cùng đầu dò.

Cáp HI7639 dài bao nhiêu?

Trang sản phẩm Hanna hiện hành mô tả HI7639 với cáp mã màu dài 3 m. Một số tài liệu controller Hanna cũ có đề cập phiên bản HI7639 với chiều dài cáp khác, vì vậy khi thay thế thiết bị trong hệ thống cũ nên kiểm tra nhãn đầu dò và tài liệu đi kèm trước khi đặt hàng.

Vì sao cảm biến bốn vòng phù hợp với đo EC công nghiệp?

Phương pháp bốn vòng tách phần điện cực kích thích khỏi cặp điện cực đo điện thế, nhờ đó giảm ảnh hưởng phân cực và cho phép phép đo ổn định trên phạm vi độ dẫn rộng hơn so với nhiều cấu hình hai điện cực. Đây là một trong những ưu điểm chính của cảm biến EC 4 vòng platin.

Cần lưu ý gì khi thay HI7639 vào một hệ thống Hanna cũ?

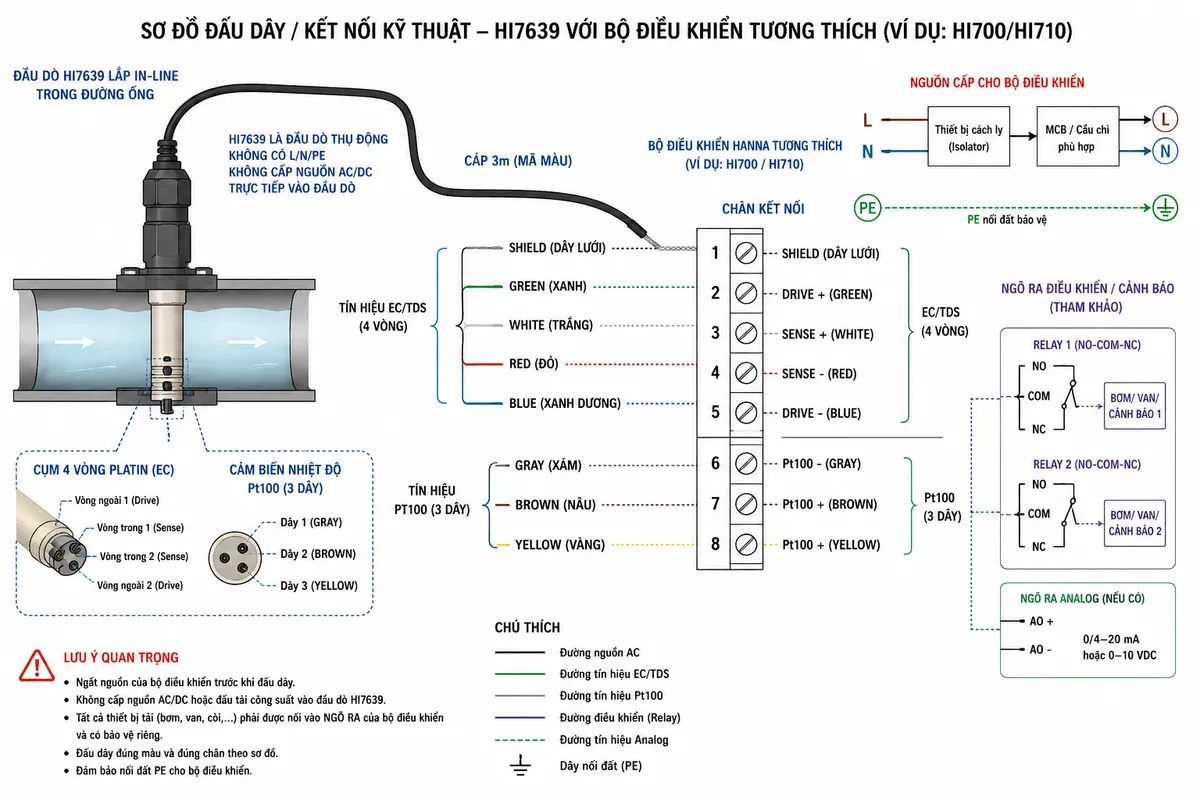

Nên xác nhận chính xác model controller, sơ đồ chân EC, chân Pt100, màu dây, chiều dài cáp và phiên bản đầu dò đang sử dụng. Không nên đấu dây chỉ dựa trên màu dây của một hệ thống khác nếu chưa kiểm tra manual tương ứng. Với HI700/HI710, Hanna có tài liệu riêng mô tả chân tín hiệu EC và Pt100 của HI7639.
