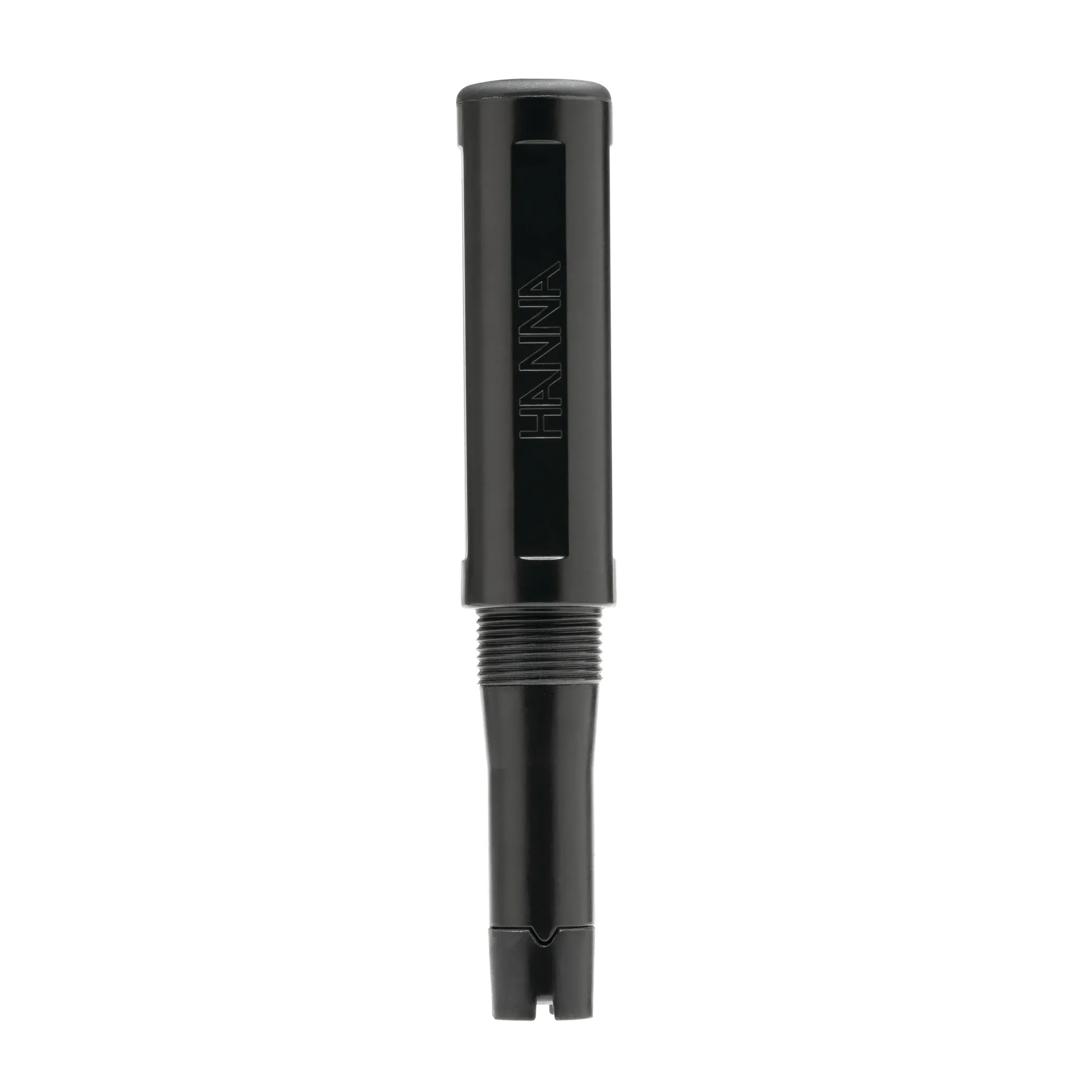

HI764113 | Điện Cực DO Quang Học dùng cho Máy HI98198, cáp dài 4m/10m/20m Hanna HI764113

1. Giới thiệu HI764113 | Điện Cực DO Quang Học dùng cho Máy HI98198 Hanna

HI764113 | Điện Cực DO Quang Học dùng cho Máy HI98198 Hanna là đầu dò kỹ thuật số chuyên đo oxy hòa tan DO trong nước bằng công nghệ quang học opdo®. Đầu dò được thiết kế để làm việc trực tiếp với máy đo cầm tay HI98198, phù hợp cho quan trắc nước ngọt, nước mặn, nước thải, nuôi trồng thủy sản và nhiều công việc kiểm tra chất lượng nước tại hiện trường.

Hanna Instruments bắt đầu hoạt động từ năm 1978 tại Ý và phát triển thành thương hiệu thiết bị phân tích với danh mục sản phẩm phục vụ phòng thí nghiệm, môi trường, thực phẩm, nước và nhiều lĩnh vực công nghiệp. Đối với riêng model HI764113, tài liệu kỹ thuật hiện hành của Hanna xác định đây là đầu dò DO quang học kỹ thuật số dành cho HI98198.

Đầu dò có ba lựa chọn chiều dài cáp để phù hợp với khoảng cách và độ sâu điểm đo: HI764113 với cáp 4 m, HI764113/10 với cáp 10 m và HI764113/20 với cáp 20 m. Cảm biến nhiệt độ được tích hợp ngay trong đầu dò, trong khi phần đầu cảm biến được bảo vệ bằng tấm chắn thép không gỉ để tăng độ bền khi sử dụng ngoài hiện trường.

2. Ưu điểm và tính năng nổi bật của HI764113

• Công nghệ DO quang học fluorescence quenching giúp đo oxy hòa tan mà không sử dụng hệ điện cực polarographic truyền thống.
• Sử dụng Smart Cap HI764113-1 chứa lớp luminophore nhạy oxy, kết hợp hệ quang học bên trong đầu dò để xác định hàm lượng oxy hòa tan.
• Không cần màng điện cực và dung dịch điện giải như đầu dò DO điện hóa, giúp đơn giản hóa công việc bảo trì định kỳ.
• Cảm biến nhiệt độ thermistor tích hợp cung cấp dữ liệu nhiệt độ cho hệ thống HI98198 thực hiện bù nhiệt độ khi tính toán DO.
• Có đèn LED xanh kích thích lớp luminophore, đèn LED đỏ tham chiếu và bộ thu quang để theo dõi tín hiệu phát quang.
• Tín hiệu tham chiếu giúp hệ thống bù lại sự lão hóa của các thành phần quang học, hỗ trợ duy trì phép đo ổn định trong thời gian dài và giảm nhu cầu hiệu chuẩn thường xuyên.
• Đầu dò kín nước cấp IP68, thích hợp cho các công việc đo trực tiếp trong bể, hồ, ao, kênh hoặc điểm lấy mẫu ngoài hiện trường.
• Tấm chắn bảo vệ bằng thép không gỉ 316 giúp bảo vệ phần Smart Cap và đầu cảm biến khỏi va chạm cơ học trong quá trình sử dụng.
• Các phiên bản cáp 4 m, 10 m và 20 m thuận tiện cho nhiều độ sâu và khoảng cách đo khác nhau.
• Kết nối trực tiếp với HI98198 bằng đầu nối DIN chuyên dụng, cho phép máy đo nhận dạng đầu dò và xử lý tín hiệu kỹ thuật số.

Đặc tính kỹ thuật tiêu biểu

Đặc tính	Thông tin
Nguyên lý cảm biến	Quang học, dập tắt phát quang (luminescence quenching)
Cảm biến nhiệt độ	Thermistor tích hợp
Thời gian đáp ứng t95	45 giây
Vật liệu thân đầu dò	ABS
Vật liệu Smart Cap	Polypropylene
Tấm chắn bảo vệ	Thép không gỉ 316
Chiều dài cáp tùy chọn	4 m, 10 m hoặc 20 m
Vỏ cáp	PVC
Kích thước đầu dò có tấm chắn	174 × 25 mm
Cấp bảo vệ đầu dò	IP68
Khả năng chịu áp suất công bố	Tương đương độ sâu 20 m, 29 PSI
Máy đo tương thích	HI98198

Đối với thông tin xuất xứ theo từng lô thương mại, nên kiểm tra trực tiếp nhãn sản phẩm và chứng từ CO đi kèm. Tài liệu hướng dẫn HI98198/HI764113 hiện hành của Hanna ghi đầu dò HI764113 được lắp ráp tại Hoa Kỳ.

3. Chức năng, kết nối, nguyên lý hoạt động và ứng dụng

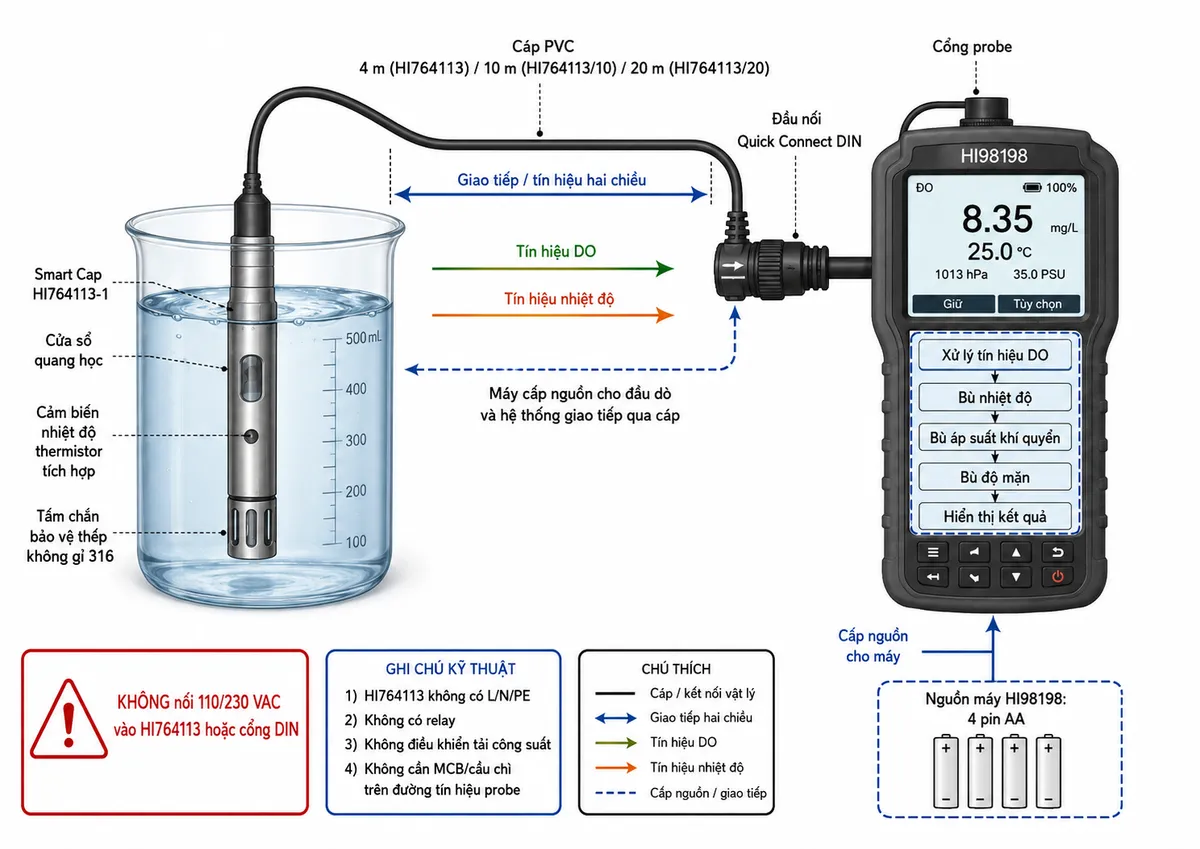

Kết nối HI764113 với máy đo HI98198

HI764113 là đầu dò đo lường kỹ thuật số, không phải thiết bị đóng cắt hay cơ cấu chấp hành. Đầu dò không có cực L/N/PE, không có relay và không điều khiển tải công suất. Khi sử dụng, cáp của HI764113 được kết nối trực tiếp với cổng probe DIN trên HI98198; nguồn và giao tiếp cần thiết cho đầu dò được cung cấp thông qua hệ thống máy đo.

Máy HI98198 sử dụng pin AA bên trong nên không được đấu điện lưới 110/230 VAC vào đầu dò, Smart Cap, cáp hoặc đầu nối DIN. Trên đường kết nối probe cũng không cần bố trí MCB, cầu chì hay contactor như đối với mạch tải công suất. Khi lập sơ đồ kỹ thuật không nên tự quy định chức năng cho từng chân của đầu DIN nếu nhà sản xuất không công bố pinout phục vụ đấu nối bên ngoài.

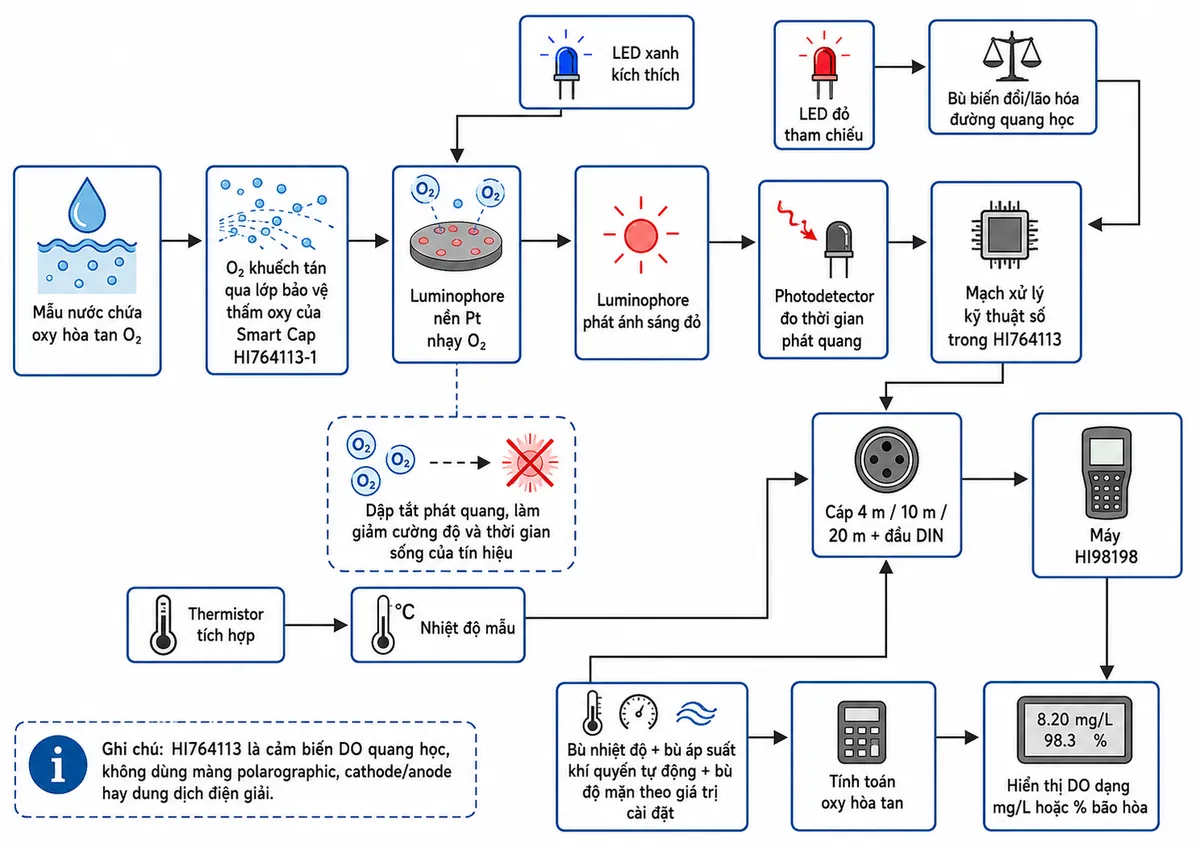

Nguyên lý đo oxy hòa tan bằng quang học

HI764113 hoạt động theo nguyên lý dập tắt phát quang. Trong Smart Cap có lớp luminophore nền platinum được cố định và nhạy với oxy. Đèn LED xanh trong đầu dò chiếu ánh sáng kích thích vào lớp này, làm luminophore phát ra ánh sáng đỏ.

Khi oxy hòa tan tiếp xúc với bề mặt cảm biến, các phân tử oxy làm suy giảm trạng thái kích thích của luminophore. Khi lượng oxy tăng, cường độ và đặc biệt là thời gian tồn tại của tín hiệu phát quang giảm. Bộ thu quang theo dõi thời gian phát quang này và hệ thống sử dụng quan hệ giữa tín hiệu quang học với oxy để xác định nồng độ DO.

Đầu dò còn sử dụng đèn LED đỏ làm nguồn tham chiếu. Tín hiệu tham chiếu giúp bù các biến đổi theo thời gian của đường quang học, nhờ đó phép đo có thể duy trì độ ổn định tốt hơn và giảm nhu cầu hiệu chuẩn thường xuyên so với nhiều phương pháp DO truyền thống.

Sau khi nhận tín hiệu từ HI764113, HI98198 xử lý và hiển thị oxy hòa tan theo nồng độ hoặc phần trăm bão hòa. Hệ thống sử dụng nhiệt độ đo trực tiếp từ thermistor trong đầu dò và áp suất khí quyển từ cảm biến của máy để thực hiện bù tự động; giá trị độ mặn có thể được người dùng thiết lập để hệ thống hiệu chỉnh phép đo trong nước có độ mặn.

Smart Cap HI764113-1 và bảo trì

Smart Cap HI764113-1 là bộ phận cảm biến quang học thay thế của đầu dò. Cap gồm lớp luminophore nhạy oxy, lớp bảo vệ thấm oxy, vòng O-ring làm kín và thông tin cảm biến phục vụ hệ thống nhận dạng. Khi lắp Smart Cap mới, cần thực hiện đúng quy trình chuẩn bị, làm ẩm và hiệu chuẩn theo hướng dẫn của Hanna.

Hanna yêu cầu thay Smart Cap định kỳ hằng năm để duy trì độ chính xác. Máy có thể theo dõi thời điểm bắt đầu sử dụng cap và cảnh báo khi cap đã hết thời hạn. Khi vệ sinh, cần tránh làm xước bề mặt cảm biến hoặc làm bẩn cửa sổ quang học; O-ring và Smart Cap cũng phải được lắp đúng hướng theo hướng dẫn.

Ứng dụng thực tế

• Quan trắc chất lượng nước tại sông, hồ, kênh, ao và các điểm lấy mẫu môi trường.
• Đo oxy hòa tan trong hệ thống nuôi trồng thủy sản, ao cá, trại giống và bể tuần hoàn.
• Theo dõi DO tại nhà máy xử lý nước và xử lý nước thải.
• Kiểm tra hiệu quả sục khí trong bể hiếu khí, bể sinh học và các quá trình cần giám sát oxy.
• Đánh giá oxy hòa tan trong nước ngọt và nước có độ mặn khi sử dụng chức năng bù phù hợp trên HI98198.
• Sử dụng với các chế độ tính toán liên quan đến BOD, OUR và SOUR được tích hợp trên hệ thống HI98198.
• Đo hiện trường tại các vị trí sâu hoặc khó tiếp cận nhờ lựa chọn cáp 4 m, 10 m và 20 m.

4. Cam kết và nơi mua HI764113 chính hãng

Khi lựa chọn điện cực DO quang học Hanna HI764113, cần xác định đúng phiên bản chiều dài cáp, khả năng tương thích với HI98198 và các phụ kiện liên quan như Smart Cap HI764113-1 để hệ thống hoạt động đúng cấu hình của nhà sản xuất.

Khách hàng có nhu cầu mua HI764113 chính hãng, HI764113/10, HI764113/20 hoặc phụ kiện Smart Cap tương thích có thể liên hệ thietbicodien để được tư vấn lựa chọn cấu hình phù hợp, kiểm tra mã hàng và hỗ trợ thông tin kỹ thuật trước khi đặt mua.
