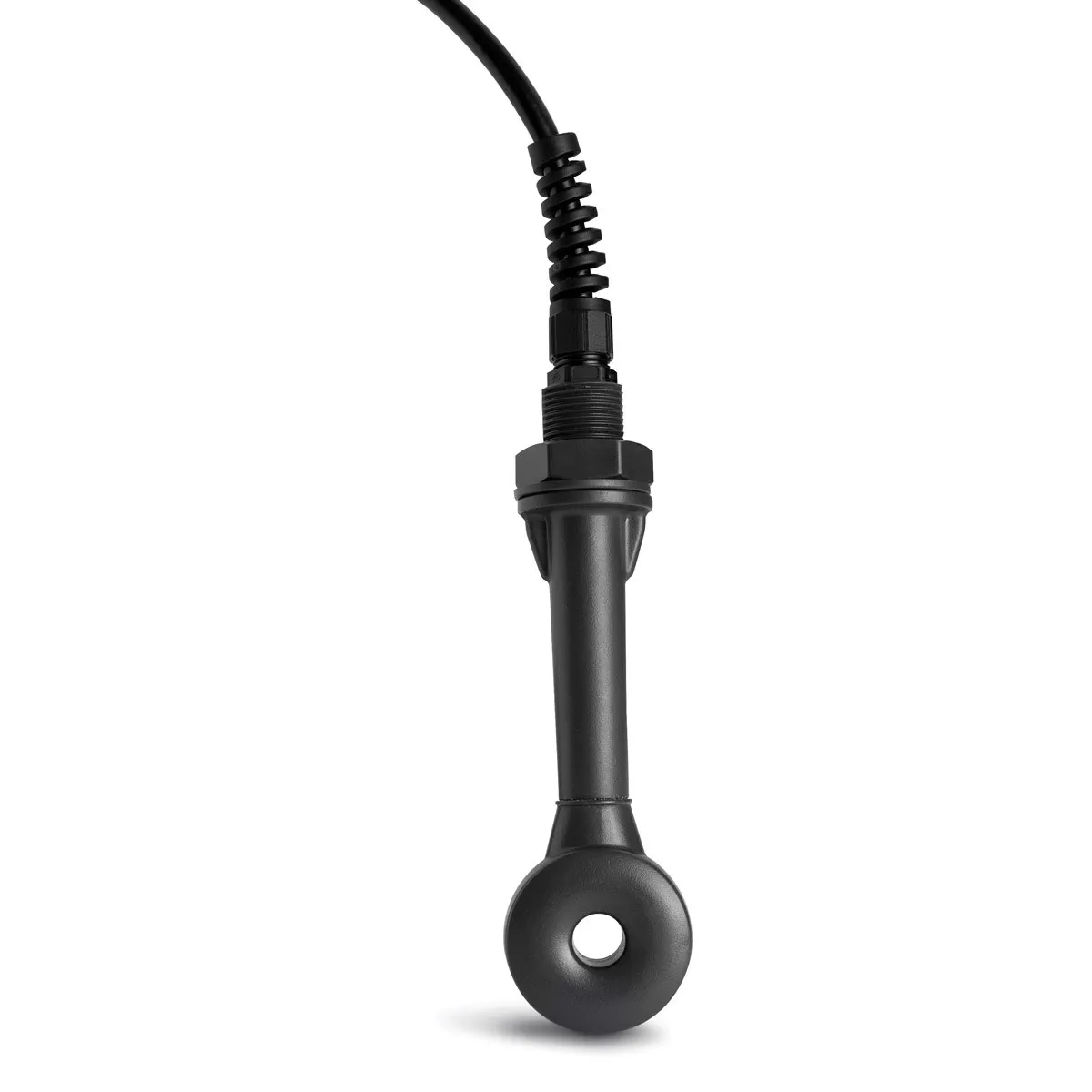

HI7650 | Điện Cực Độ Dẫn Cảm Ứng Thân Polypropylene Hanna HI7650

1) HI7650 | Điện Cực Độ Dẫn Cảm Ứng Thân Polypropylene Hanna HI7650 – Giới thiệu & nguồn gốc thương hiệu

HI7650 | Điện Cực Độ Dẫn Cảm Ứng Thân Polypropylene Hanna HI7650 thuộc dòng đầu dò độ dẫn công nghiệp của Hanna Instruments, được thiết kế để làm việc với bộ điều khiển độ dẫn quá trình HI720. Khác với điện cực EC tiếp xúc truyền thống, đầu dò sử dụng nguyên lý đo độ dẫn cảm ứng bằng hai biến áp hình xuyến, cho phép xác định độ dẫn điện của dung dịch mà không cần các điện cực kim loại đo trực tiếp tiếp xúc điện với chất lỏng.

Hanna Instruments bắt đầu hoạt động tại Ý từ năm 1978 và hiện là thương hiệu thiết bị phân tích được sử dụng trong phòng thí nghiệm, kiểm soát chất lượng và đo lường quá trình công nghiệp. Sản phẩm HI7650 trong thông tin hàng hóa này có xuất xứ Romania.

Lưu ý khi xác định đúng phiên bản HI7650 thân polypropylene

HI7650 là mã của một dòng đầu dò gồm nhiều cấu hình khác nhau về vật liệu thân, cảm biến nhiệt độ và chiều dài cáp. Tài liệu Hanna hiện hành xác nhận các cấu hình thân polypropylene gồm HI7650-1115 và HI7650-1125, đều tích hợp cảm biến nhiệt độ Pt100. Vì vậy khi đặt mua sản phẩm HI7650 thân polypropylene, cần xác nhận đầy đủ hậu tố model thay vì chỉ dựa vào mã dòng HI7650.

Đặc tính	Thông tin đã xác minh
Loại cảm biến	Đầu dò độ dẫn cảm ứng, không dùng điện cực đo tiếp xúc trực tiếp
Nguyên lý đo	Ghép cảm ứng giữa hai biến áp hình xuyến thông qua dung dịch cần đo
Thiết bị tương thích	Bộ điều khiển độ dẫn quá trình Hanna HI720
Dải đo độ dẫn	0 đến 2000 mS/cm
Độ chính xác độ dẫn	±2% toàn thang
Hằng số cell	Xấp xỉ 2,4 cm⁻¹
Cấp bảo vệ	IP67
Cảm biến nhiệt độ	Pt100 trên các phiên bản có bù nhiệt độ tích hợp
Phiên bản polypropylene	HI7650-1115 và HI7650-1125
Chiều dài cáp phiên bản polypropylene	HI7650-1115: 15 m; HI7650-1125: 25 m

2) Ưu điểm / tính năng nổi bật của Hanna HI7650

• Đo độ dẫn cảm ứng không điện cực, phù hợp cho đo EC liên tục trong môi trường quá trình công nghiệp.
• Sử dụng hai lõi hình xuyến gồm cuộn kích thích và cuộn thu, trong đó chính dung dịch tạo thành đường dẫn dòng điện cảm ứng phục vụ phép đo.
• Không có điện cực kim loại đo tiếp xúc trực tiếp nên hạn chế các vấn đề điển hình của cảm biến tiếp xúc như phân cực điện cực và bám bẩn trên bề mặt điện cực đo.
• Các cấu hình HI7650 thân polypropylene đã xác minh được tích hợp Pt100, hỗ trợ bộ điều khiển thực hiện bù nhiệt độ tự động.
• Thích hợp cho đo EC công nghiệp liên tục và các hệ thống cần theo dõi sự thay đổi độ dẫn hoặc nồng độ dung dịch trong quá trình vận hành.
• Khi kết hợp với HI720, hệ thống có thể xử lý độ dẫn, TDS hoặc các đường cong nồng độ được cấu hình phù hợp với quá trình.
• Thiết kế cảm ứng giúp giảm yêu cầu bảo trì liên quan đến việc làm sạch và phục hồi bề mặt điện cực kim loại so với phương pháp đo tiếp xúc truyền thống.

3) Chức năng & nguyên lý hoạt động / ứng dụng của HI7650

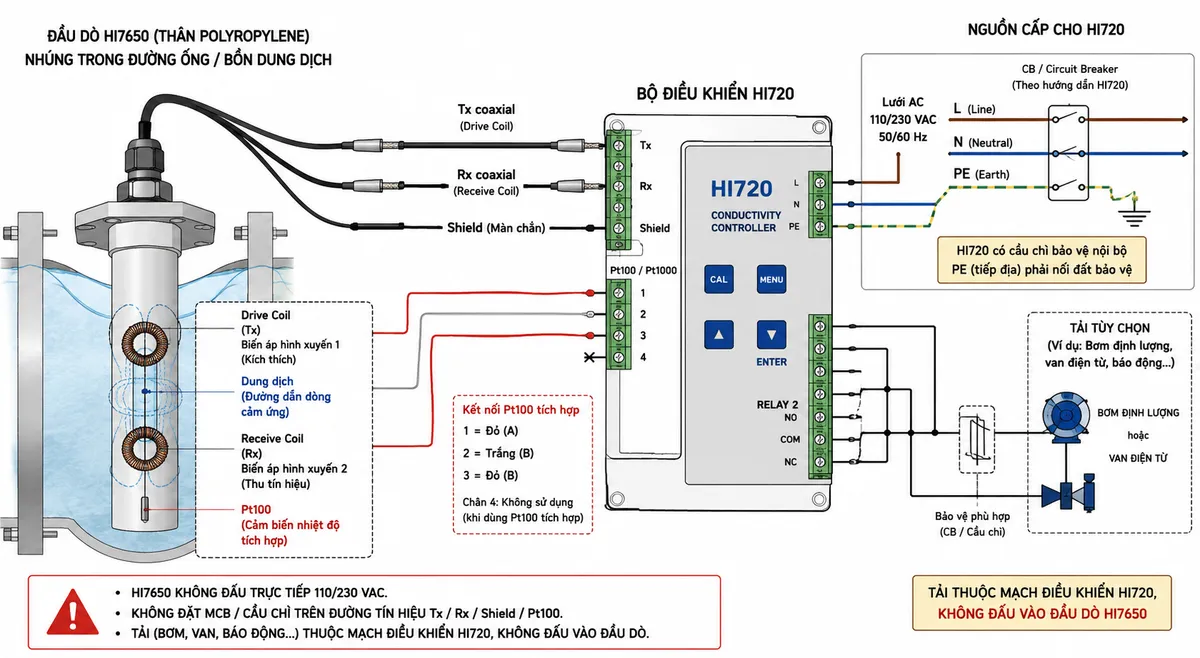

Kết nối HI7650 với bộ điều khiển HI720

Điện cực độ dẫn cảm ứng Hanna HI7650 không được đấu trực tiếp vào nguồn điện lưới. Đầu dò kết nối về bộ điều khiển HI720 bằng các đường dành cho cuộn phát Tx, cuộn thu Rx và shield của cáp. Tín hiệu kích thích tần số cao cho cuộn phát được tạo bởi bộ điều khiển, vì vậy không cấp 110/230 VAC hoặc nguồn DC bên ngoài trực tiếp vào đầu dò.

Đối với phiên bản tích hợp Pt100, các dây cảm biến nhiệt độ được đưa về ngõ Pt100/Pt1000 của HI720. Theo hướng dẫn kết nối của HI720, cảm biến nhiệt độ tích hợp sử dụng các chân 1, 2 và 3 của khối nhiệt độ; chân 4 không sử dụng trong cấu hình cảm biến tích hợp này.

Nguồn điện, CB bảo vệ và tải điều khiển thuộc về bộ điều khiển HI720, không phải HI7650. Mạch nguồn HI720 sử dụng L, N và PE; PE phải được nối đất bảo vệ. Hướng dẫn HI720 yêu cầu có thiết bị ngắt mạch đặt gần bộ điều khiển, đồng thời bộ điều khiển có bảo vệ cầu chì bên trong. Nếu hệ thống sử dụng relay của HI720 để điều khiển bơm định lượng, van điện từ hoặc tải khác thì tải phải được đấu qua phần relay và mạch bảo vệ phù hợp, tuyệt đối không đấu tải vào đường Tx, Rx, shield hoặc Pt100 của HI7650.

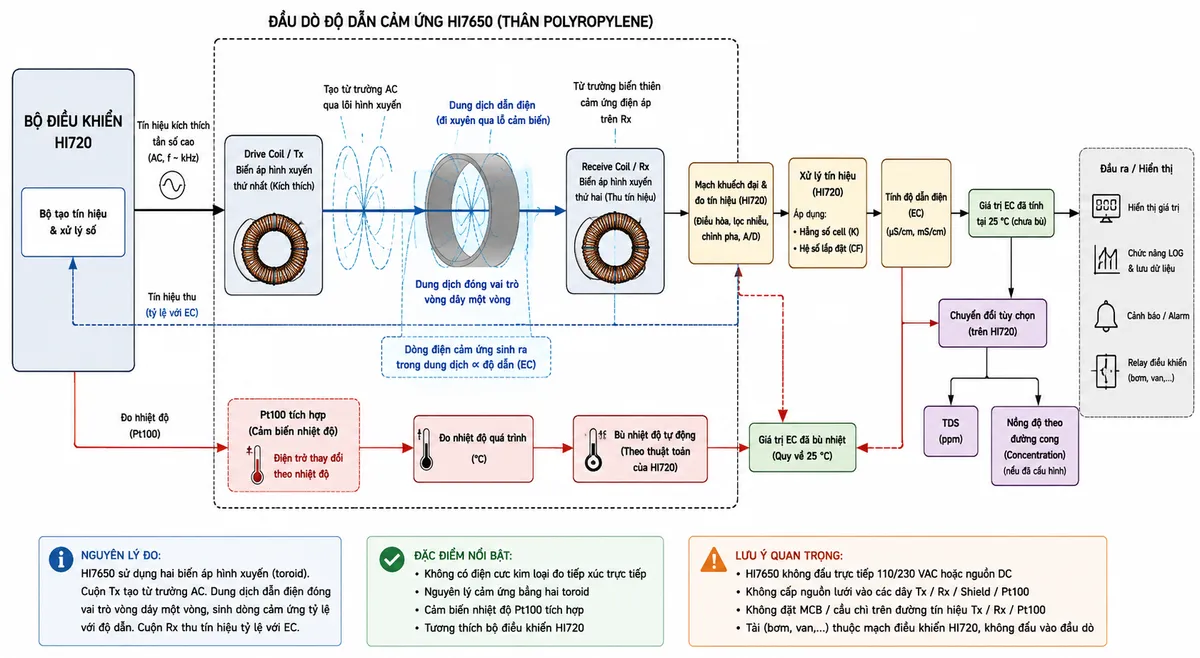

Nguyên lý đo độ dẫn cảm ứng

Nguyên lý của cảm biến độ dẫn cảm ứng HI7650 dựa trên hai biến áp hình xuyến được cách ly với dung dịch. Bộ điều khiển đưa tín hiệu tham chiếu tần số cao tới cuộn Drive Coil. Từ trường hình thành trong lõi thứ nhất sẽ cảm ứng điện áp vào vòng dung dịch đi xuyên qua tâm cảm biến.

Dung dịch dẫn điện lúc này hoạt động tương tự một vòng dây thứ cấp một vòng. Dòng điện cảm ứng xuất hiện trong dung dịch phụ thuộc vào điện dẫn của chất lỏng. Vòng dòng điện đó đồng thời đi qua vùng của lõi hình xuyến thứ hai và tạo từ trường, từ đó sinh tín hiệu tại Receive Coil. Cường độ tín hiệu thu được có quan hệ với độ dẫn điện EC của dung dịch.

Bộ điều khiển xử lý tín hiệu nhận từ Receive Coil cùng hằng số cell và hệ số lắp đặt để xác định độ dẫn thực tế. Do trường dòng cảm ứng còn phụ thuộc vào hình học của vùng chất lỏng xung quanh cảm biến, khoảng cách tới thành bồn hoặc đường ống cần được tính đến khi bố trí đầu dò. Với cấu hình có Pt100, nhiệt độ quá trình được đo đồng thời để HI720 thực hiện bù nhiệt độ tự động cho phép đo độ dẫn.

Ứng dụng của đầu dò độ dẫn cảm ứng HI7650

HI7650 phù hợp cho các hệ thống giám sát độ dẫn điện trong quá trình công nghiệp, đặc biệt ở những vị trí cần đo liên tục và muốn giảm các vấn đề do điện cực tiếp xúc bị phân cực hoặc bám bẩn. Khi ghép với HI720, dữ liệu EC có thể được sử dụng để theo dõi quá trình, cảnh báo hoặc phục vụ chức năng điều khiển của bộ điều khiển.

Đầu dò cũng phù hợp với các quá trình cần theo dõi sự thay đổi nồng độ chất điện ly thông qua độ dẫn. Trong cấu hình HI720 phù hợp, giá trị EC có thể tiếp tục được chuyển đổi thành TDS hoặc xử lý theo đường cong độ dẫn – nhiệt độ – nồng độ do người vận hành thiết lập.

Lưu ý khi lắp đặt và lựa chọn phiên bản

Do nguyên lý cảm ứng phụ thuộc vào trường dòng điện hình thành trong dung dịch, vị trí lắp đặt và khoảng không chất lỏng xung quanh đầu cảm biến ảnh hưởng trực tiếp đến hệ số lắp đặt. Người dùng nên tuân thủ hướng dẫn cơ khí của Hanna, tránh đặt vòng đo quá sát thành bồn hoặc đường ống nếu chưa hiệu chỉnh hệ số lắp đặt tương ứng.

Đặc biệt, khi yêu cầu HI7650 thân polypropylene, cần kiểm tra đầy đủ mã hàng. HI7650-1115 và HI7650-1125 là các phiên bản polypropylene được tài liệu Hanna xác nhận; các hậu tố HI7650 khác có thể sử dụng vật liệu thân và cấu hình cáp khác.

4) Cam kết & nơi mua hàng HI7650 chính hãng

Khi mua Hanna HI7650 chính hãng, việc đối chiếu đầy đủ model phụ là rất quan trọng để bảo đảm đúng vật liệu thân polypropylene, chiều dài cáp, Pt100 tích hợp và khả năng tương thích với bộ điều khiển HI720. thietbicodien hỗ trợ khách hàng kiểm tra mã hàng trước khi đặt mua, hạn chế nhầm giữa các cấu hình khác nhau trong cùng dòng HI7650.

Để đặt mua Điện Cực Độ Dẫn Cảm Ứng Hanna HI7650 chính hãng, nhận tư vấn lựa chọn đúng phiên bản và hỗ trợ kỹ thuật cho hệ thống đo độ dẫn công nghiệp, khách hàng có thể liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

HI7650 đo độ dẫn bằng phương pháp nào?

HI7650 sử dụng phương pháp đo độ dẫn cảm ứng với hai biến áp hình xuyến. Một cuộn tạo trường điện từ để gây dòng cảm ứng trong dung dịch, cuộn còn lại thu tín hiệu liên quan đến độ dẫn của dung dịch.

HI7650 có dùng điện cực kim loại tiếp xúc trực tiếp với dung dịch không?

Không. Đây là đầu dò độ dẫn không điện cực theo nghĩa không sử dụng các điện cực kim loại đo EC tiếp xúc điện trực tiếp với dung dịch. Nhờ đó cảm biến tránh được các vấn đề đặc trưng như phân cực của điện cực tiếp xúc.

HI7650 có kết nối trực tiếp với nguồn 220 VAC không?

Không. HI7650 phải được kết nối với bộ điều khiển tương thích qua các đường Tx, Rx, shield và Pt100 nếu có. Không cấp trực tiếp nguồn điện lưới vào các dây của đầu dò.

HI7650 có cảm biến nhiệt độ tích hợp không?

Tùy phiên bản. Các cấu hình polypropylene HI7650-1115 và HI7650-1125 được xác nhận có cảm biến nhiệt độ Pt100 tích hợp, phục vụ bù nhiệt độ khi kết nối với HI720.

HI7650-1115 và HI7650-1125 khác nhau ở điểm nào?

Cả hai đều là phiên bản đầu dò cảm ứng thân polypropylene có Pt100; khác biệt được xác nhận giữa hai mã này là chiều dài cáp đi kèm.

HI7650 có thể sử dụng độc lập mà không cần bộ điều khiển không?

Không theo cấu hình sử dụng tiêu chuẩn của sản phẩm. Đầu dò cần bộ điện tử tương thích để tạo tín hiệu kích thích cho cuộn Tx, tiếp nhận tín hiệu Rx, đọc Pt100 và xử lý thành giá trị độ dẫn. Hanna thiết kế dòng này để làm việc với HI720.

Tại sao đầu dò cảm ứng phù hợp cho đo EC công nghiệp?

Công nghệ đo độ dẫn cảm ứng không sử dụng bề mặt điện cực kim loại đo trực tiếp nên giảm các vấn đề liên quan đến phân cực và bẩn điện cực, đồng thời phù hợp cho giám sát liên tục trong các hệ thống quá trình.
