Combo đồng hồ vạn năng FLUKE 101 KIT

Giới thiệu Combo đồng hồ vạn năng FLUKE 101 KIT

Combo đồng hồ vạn năng FLUKE 101 KIT là bộ dụng cụ đo điện nhỏ gọn của Fluke, được thiết kế cho các phép kiểm tra điện cơ bản trong bảo trì, sửa chữa điện dân dụng, điện thương mại, HVAC và thiết bị điện. Phiên bản KIT kết hợp đồng hồ Fluke 101 với bộ que đo TL75, pin và dây đeo Smart Strap, giúp kỹ thuật viên mang theo và thao tác thuận tiện hơn khi làm việc tại hiện trường.

Fluke là thương hiệu thiết bị đo kiểm chuyên nghiệp được sử dụng rộng rãi trong lĩnh vực điện, điện tử và bảo trì công nghiệp. FLUKE 101 KIT có xuất xứ Trung Quốc, hướng tới nhu cầu cần một đồng hồ vạn năng bỏ túi dễ sử dụng nhưng vẫn đáp ứng cấp an toàn đo lường CAT III 600 V.

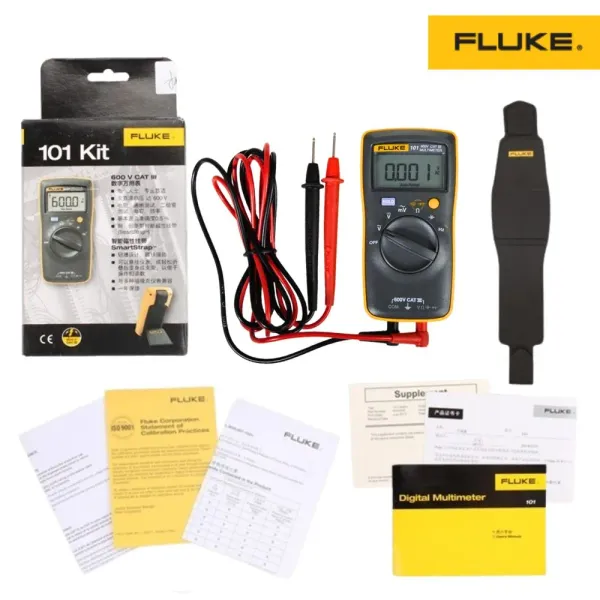

Bộ FLUKE 101 KIT gồm những gì?

Thành phần	Nội dung
Đồng hồ đo	Fluke 101 Basic Digital Multimeter
Que đo	Bộ que đo TL75 Hard Point Test Lead Set
Nguồn pin	2 pin AAA lắp sẵn
Phụ kiện	Smart Strap – dây đeo đa năng có tính năng gắn/treo thuận tiện

Đây là phiên bản Fluke 101 Kit tiêu chuẩn có Smart Strap; không nên nhầm với bộ Fluke 101/i400E Kit có thêm đầu kẹp dòng AC i400E.

Ưu điểm và tính năng nổi bật của FLUKE 101 KIT

Điểm mạnh của đồng hồ vạn năng Fluke 101 nằm ở thiết kế nhỏ gọn, thao tác đơn giản và tập trung vào các chức năng đo thường dùng. Thiết bị phù hợp cho kỹ thuật viên cần kiểm tra nhanh điện áp, điện trở, tụ điện, tần số hoặc tình trạng thông mạch mà không cần mang theo một đồng hồ kích thước lớn.

• Đo điện áp AC/DC đến 600 V, đáp ứng nhiều công việc kiểm tra nguồn và mạch điện thông dụng.
• Độ chính xác DC cơ bản 0,5%, phù hợp cho các phép đo điện áp cơ bản trong bảo trì và kiểm tra kỹ thuật.
• Đo điện trở, điện dung, tần số và chu kỳ nhiệm vụ.
• Kiểm tra diode và thông mạch có âm báo, thuận tiện khi kiểm tra linh kiện, dây dẫn và kết nối.
• Tự động chọn thang đo, giảm thao tác cài đặt thủ công khi chuyển giữa các mức tín hiệu.
• Chức năng tự động tắt nguồn giúp hạn chế tiêu hao pin khi quên tắt thiết bị.
• CAT III 600 V, phù hợp với phạm vi đo được nhà sản xuất quy định cho thiết bị.
• Thiết kế nhỏ và nhẹ, thuận tiện cầm bằng một tay hoặc mang theo trong túi dụng cụ.
• Smart Strap hỗ trợ treo, giữ hoặc bố trí đồng hồ thuận tiện hơn trong quá trình đo.

Thông số kỹ thuật chính

Thông số	Giá trị
Điện áp AC	Đến 600 V; dải tần đo AC 40 Hz đến 500 Hz
Điện áp DC	Đến 600 V
Độ chính xác DC cơ bản	±(0,5% giá trị đọc + 3 digit)
Điện trở	Đến 40,00 MΩ
Điện dung	Đến 100,0 µF theo datasheet Fluke 101
Tần số	10 Hz đến 100 kHz
Chu kỳ nhiệm vụ	0,1% đến 99,9%
Kiểm tra thông mạch	Có âm báo
Kiểm tra diode	Có
Chọn thang đo	Tự động
Cấp an toàn	CAT III 600 V
Cấp bảo vệ	IP40 theo IEC 60529
Nguồn	2 pin AAA
Kích thước	130 × 65 × 27 mm
Khối lượng	160 g

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 101 KIT

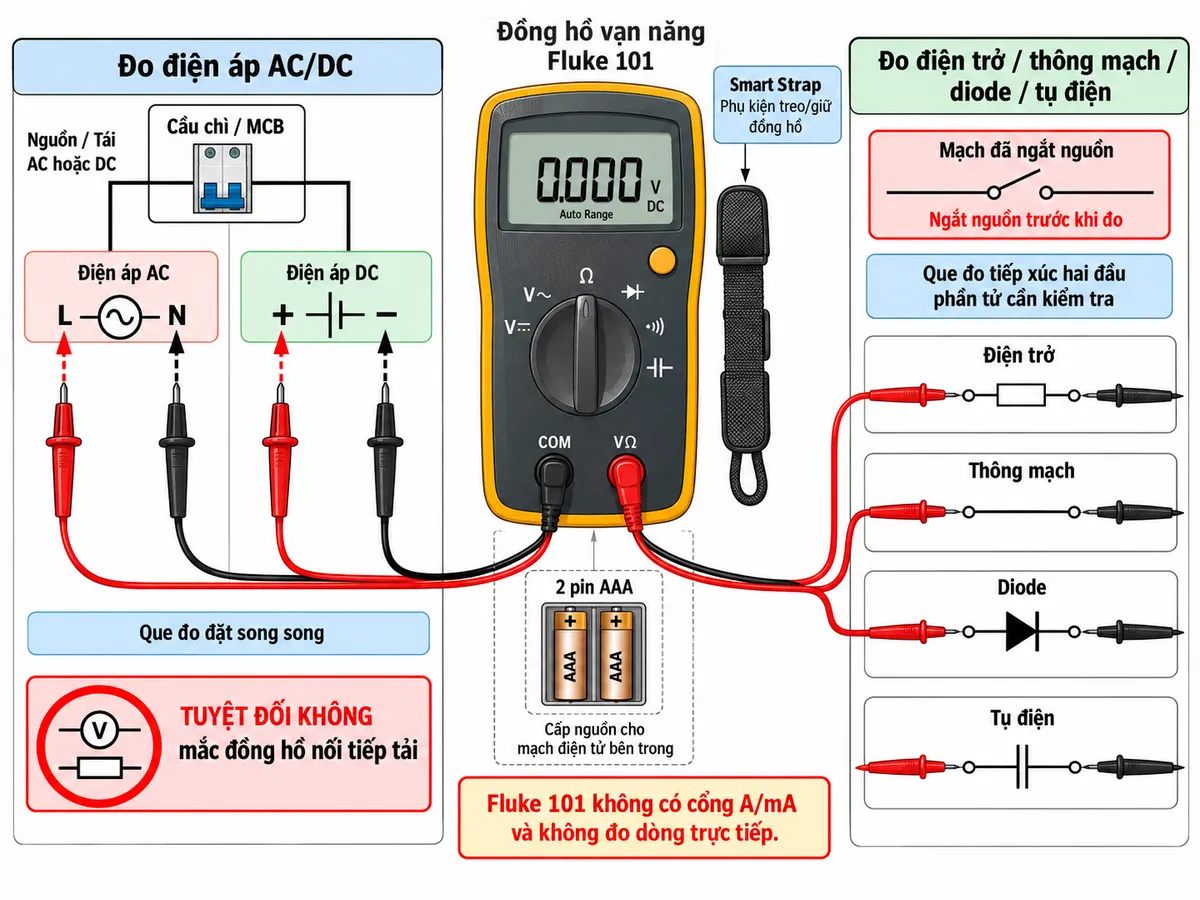

Kết nối que đo và thực hiện phép đo

FLUKE 101 KIT sử dụng hai cổng đo chính trên đồng hồ. Que đen TL75 được cắm vào cổng COM, còn que đỏ được cắm vào cổng VΩ dùng cho các phép đo điện áp, điện trở, thông mạch, diode, điện dung, tần số và chu kỳ nhiệm vụ. Khi đo điện áp AC hoặc DC, hai que đo được đặt song song với hai điểm cần kiểm tra. Khi đo điện trở, thông mạch, diode hoặc điện dung, cần thực hiện theo đúng chế độ đo và các yêu cầu an toàn trong hướng dẫn sử dụng.

Fluke 101 không có cổng A hoặc mA chuyên dụng, vì vậy không đo dòng điện trực tiếp bằng cách mắc nối tiếp như những đồng hồ vạn năng có chức năng đo dòng. Người sử dụng không được đưa nguồn điện vào đồng hồ theo cách đấu nối dành cho thang đo dòng.

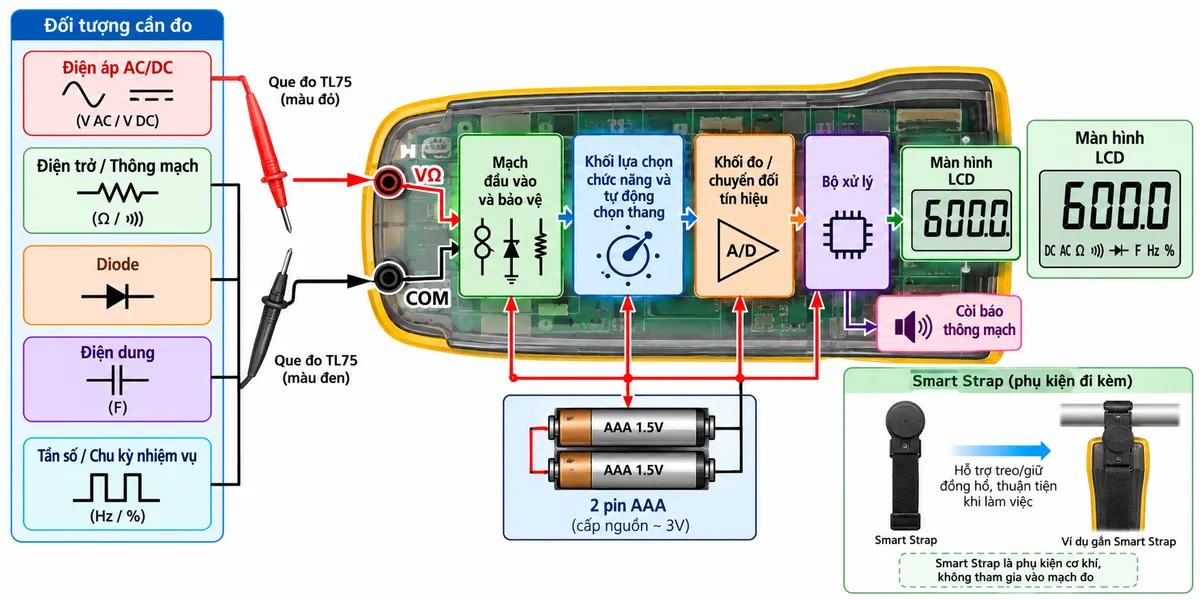

Nguyên lý đo điện áp AC và DC

Khi chọn chế độ đo điện áp, tín hiệu điện từ hai que đo đi vào mạch đầu vào của đồng hồ. Mạch đo xử lý tín hiệu theo chức năng đã chọn, tự động xác định thang phù hợp và chuyển kết quả thành giá trị số hiển thị trên màn hình. Với điện áp DC, người dùng có thể kiểm tra nguồn một chiều, bo mạch hoặc mạch điều khiển; với điện áp AC, thiết bị phù hợp cho nhiều phép kiểm tra nguồn điện và thiết bị điện trong phạm vi định mức của đồng hồ.

Đo điện trở và kiểm tra thông mạch

Ở chế độ điện trở, đồng hồ sử dụng nguồn đo nội bộ để xác định đặc tính điện trở giữa hai đầu que đo. Chế độ kiểm tra thông mạch có còi báo giúp người dùng nhanh chóng xác định dây dẫn, tiếp điểm hoặc đường mạch có liên tục hay bị hở mà không phải liên tục quan sát màn hình.

Kiểm tra diode và đo điện dung

Chế độ diode hỗ trợ kiểm tra chiều dẫn của diode và đọc điện áp phân cực thuận. Với chức năng đo điện dung, hai que đo được nối tới hai đầu tụ sau khi mạch đã được xử lý an toàn và tụ được xả đúng cách; đồng hồ thực hiện phép đo và hiển thị giá trị điện dung sau khi kết quả ổn định.

Đo tần số và chu kỳ nhiệm vụ

Fluke 101 còn hỗ trợ đo tần số đến 100 kHz và đo chu kỳ nhiệm vụ, hữu ích khi kiểm tra một số tín hiệu điều khiển, tín hiệu xung và hệ thống điện – điện tử có tần số nằm trong phạm vi làm việc của thiết bị.

Ứng dụng thực tế

Đồng hồ vạn năng bỏ túi Fluke 101 phù hợp cho nhiều công việc kiểm tra và bảo trì cơ bản, đặc biệt khi yêu cầu tính cơ động cao.

• Kiểm tra điện áp nguồn AC trong hệ thống điện dân dụng và thương mại.
• Kiểm tra nguồn DC, adapter, nguồn điều khiển và mạch điện tử cơ bản.
• Đo điện trở của linh kiện và đường mạch.
• Kiểm tra dây dẫn, cầu chì và tiếp điểm bằng chế độ thông mạch.
• Kiểm tra diode và một số linh kiện điện tử cơ bản.
• Đo điện dung của tụ trong phạm vi cho phép.
• Kiểm tra tần số và chu kỳ nhiệm vụ của tín hiệu phù hợp.
• Phục vụ kỹ thuật viên điện, bảo trì thiết bị, HVAC và sửa chữa điện – điện tử.

Cam kết và nơi mua FLUKE 101 KIT chính hãng

Khi lựa chọn Combo đồng hồ vạn năng FLUKE 101 KIT chính hãng, khách hàng cần kiểm tra đúng phiên bản bộ sản phẩm, phụ kiện đi kèm và thông số kỹ thuật để tránh nhầm với Fluke 101 bán riêng hoặc Fluke 101/i400E Kit.

Để được tư vấn đúng model, kiểm tra tình trạng hàng và lựa chọn thiết bị đo Fluke phù hợp với nhu cầu thực tế, quý khách có thể đặt mua FLUKE 101 KIT tại thietbicodien. thietbicodien cung cấp thông tin sản phẩm rõ ràng và hỗ trợ lựa chọn thiết bị theo yêu cầu đo kiểm điện thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE 101 KIT khác Fluke 101 thông thường ở điểm nào?

FLUKE 101 KIT là bộ sản phẩm gồm đồng hồ Fluke 101, que đo TL75, hai pin AAA lắp sẵn và Smart Strap. Điểm đáng chú ý của phiên bản KIT là Smart Strap hỗ trợ treo hoặc giữ đồng hồ thuận tiện hơn khi thao tác.

FLUKE 101 KIT có kèm kìm dòng i400E không?

Không. Fluke 101 Kit tiêu chuẩn và Fluke 101/i400E Kit là hai cấu hình khác nhau. Phiên bản Fluke 101/i400E Kit mới có đầu kẹp dòng AC i400E trong danh mục phụ kiện đi kèm.

Fluke 101 có đo trực tiếp dòng điện A hoặc mA không?

Không. Fluke 101 không có cổng A/mA và không cung cấp thang đo dòng trực tiếp. Hai cổng COM và VΩ được sử dụng cho các chức năng đo mà nhà sản xuất trang bị như điện áp, điện trở, thông mạch, diode, điện dung, tần số và chu kỳ nhiệm vụ.

FLUKE 101 KIT đo điện áp tối đa bao nhiêu?

Đồng hồ có phạm vi đo điện áp AC và DC đến 600 V. Thiết bị được công bố với cấp an toàn CAT III 600 V; khi sử dụng cần tuân thủ đúng giới hạn đo, loại que đo và quy trình an toàn điện.

Fluke 101 có dùng để kiểm tra thông mạch được không?

Có. Thiết bị có chức năng kiểm tra thông mạch kèm âm báo, giúp kỹ thuật viên kiểm tra nhanh dây dẫn, cầu chì, tiếp điểm hoặc đường mạch.

Fluke 101 có đo tụ điện và tần số không?

Có. Fluke 101 hỗ trợ đo điện dung và đo tần số, đồng thời có chức năng đo chu kỳ nhiệm vụ. Dải tần số công bố lên đến 100 kHz.

FLUKE 101 KIT sử dụng loại pin nào?

Đồng hồ sử dụng hai pin AAA. Trong cấu hình Fluke 101 Kit, hai pin AAA được cung cấp lắp sẵn theo danh mục bộ sản phẩm của nhà sản xuất.

FLUKE 101 KIT phù hợp với đối tượng nào?

Sản phẩm phù hợp với kỹ thuật viên điện, kỹ thuật viên HVAC, nhân viên bảo trì và người làm công việc sửa chữa điện – điện tử cần một đồng hồ vạn năng nhỏ gọn CAT III 600 V cho các phép kiểm tra điện cơ bản.
