Đồng hồ vạn năng True-RMS FLUKE 233

Đồng hồ vạn năng True-RMS FLUKE 233 với màn hình tháo rời

Đồng hồ vạn năng True-RMS FLUKE 233 là thiết bị đo số chuyên dụng của Fluke, thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ. Điểm khác biệt nổi bật của model này là màn hình có thể tháo rời khỏi thân đồng hồ và truyền kết quả đo không dây, giúp người vận hành quan sát số liệu ở vị trí thuận tiện hơn trong khi thân máy vẫn được kết nối tại điểm đo.

FLUKE 233 phù hợp với công tác kiểm tra điện công nghiệp, bảo trì máy móc, tủ điều khiển, hệ thống HVAC và những vị trí đo khó tiếp cận. Khả năng đo True-RMS cho điện áp và dòng AC hỗ trợ đánh giá chính xác hơn các dạng sóng không thuần sin thường gặp trong hệ thống điện tử công suất và tải phi tuyến.

Ưu điểm và tính năng nổi bật của FLUKE 233

Màn hình tháo rời không dây là tính năng đặc trưng của FLUKE 233. Người dùng có thể đặt thân đồng hồ tại điểm đo, sau đó đưa màn hình tới vị trí dễ quan sát hơn, giảm nhu cầu vừa giữ que đo vừa cố nhìn màn hình trong không gian chật hẹp.

• Màn hình tháo rời có nam châm, thuận tiện gắn lên bề mặt kim loại trong tủ điện hoặc khu vực làm việc.
• Đo True-RMS AC cho điện áp và dòng điện, phù hợp với tín hiệu méo và tải phi tuyến.
• Đo điện áp AC/DC, dòng AC/DC, điện trở, thông mạch, diode, điện dung, tần số và nhiệt độ.
• Chức năng Min/Max/Avg hỗ trợ ghi nhận biến thiên của tín hiệu trong quá trình kiểm tra.
• AutoHOLD giúp giữ giá trị đo ổn định để người vận hành tập trung vào vị trí đặt que đo.
• Tự động hoặc lựa chọn thang đo thủ công tùy tình huống.
• Cảnh báo điện áp nguy hiểm hỗ trợ nhận biết khi đầu vào xuất hiện điện áp cần chú ý.
• Thân máy được bọc bảo vệ, phù hợp cho môi trường bảo trì điện và công nghiệp.
• Khi màn hình được gắn trở lại thân máy, bộ truyền vô tuyến tự ngắt và thiết bị hoạt động như đồng hồ vạn năng thông thường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp DC tối đa	1000 V
Độ chính xác điện áp DC tốt nhất	±(0,25% + 2)
Điện áp AC tối đa	1000 V
Độ chính xác điện áp AC tốt nhất	±(1,0% + 3)
Dòng điện AC/DC liên tục tối đa	10 A
Dòng điện quá tải ngắn hạn	20 A trong tối đa 30 giây
Dải đo điện trở	0,1 Ω đến 40 MΩ
Dải đo điện dung	1 nF đến 9999 µF
Dải đo tần số điện áp AC	5 Hz đến 50 kHz
Dải đo nhiệt độ	-40 đến +400 °C
Độ phân giải hiển thị	6000 counts
Phương pháp đo AC	True-RMS
Tần số truyền không dây	2,4 GHz ISM
Khoảng cách màn hình tháo rời	Tối đa 10 m
Cấp an toàn đo lường	CAT IV 600 V / CAT III 1000 V
Nguồn thân đồng hồ	3 pin AA alkaline
Nguồn mô-đun màn hình	2 pin AA alkaline
Thời lượng pin điển hình	Khoảng 400 giờ
Kích thước	193 × 93 × 53 mm
Trọng lượng	604 g
Bảo hành	3 năm

Chức năng, nguyên lý hoạt động và ứng dụng

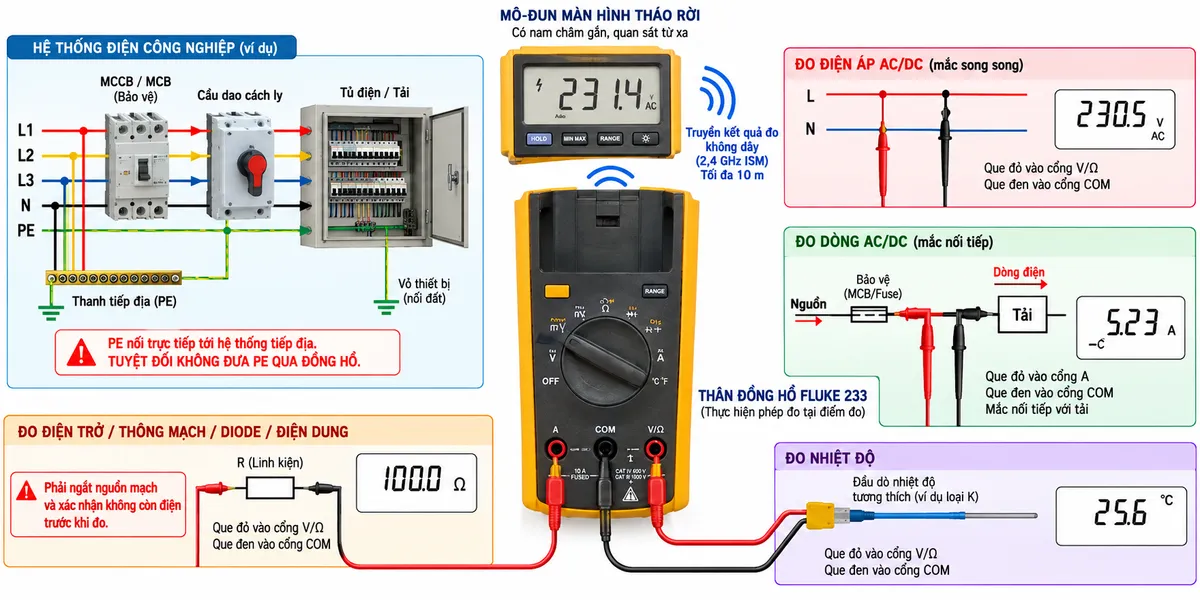

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 233 được kết nối song song với hai điểm cần kiểm tra. Que đen sử dụng cổng COM, còn que đỏ sử dụng cổng V/Ω. Phương pháp này phù hợp để kiểm tra nguồn điện, mạch điều khiển, đầu vào thiết bị, tủ điện và nhiều hệ thống điện công nghiệp.

Ở phép đo AC, mạch đo True-RMS xử lý tín hiệu đầu vào để xác định giá trị hiệu dụng, giúp đồng hồ phù hợp hơn với dạng sóng không thuần sin so với phương pháp đo trung bình thông thường.

Đo dòng điện AC/DC

Để đo dòng, đồng hồ phải được mắc nối tiếp với mạch. Dây đo dòng sử dụng cổng A và COM. Người vận hành cần ngắt nguồn trước khi thay đổi cấu hình dây đo nếu điều kiện hệ thống yêu cầu, lựa chọn đúng chức năng và không mắc cổng đo dòng trực tiếp song song với nguồn điện.

Đo điện trở, thông mạch và diode

FLUKE 233 hỗ trợ kiểm tra dây dẫn, cầu chì, cuộn dây, tiếp điểm, điện trở và diode. Với các phép đo sử dụng nguồn thử nội bộ như điện trở, thông mạch và diode, mạch cần được cô lập khỏi nguồn điện trước khi kết nối đồng hồ.

Đo điện dung và tần số

Khả năng đo điện dung hữu ích trong kiểm tra tụ điện của thiết bị điện và HVAC, trong khi đo tần số hỗ trợ đánh giá tín hiệu AC và các mạch điều khiển phù hợp. Các đại lượng này được kết nối qua cổng V/Ω và COM.

Đo nhiệt độ

Chức năng đo nhiệt độ tích hợp cho phép FLUKE 233 kết hợp kiểm tra điện và nhiệt độ bằng đầu dò tương thích. Điều này đặc biệt thuận tiện khi bảo trì HVAC, động cơ, thiết bị điện và những hệ thống cần so sánh trạng thái điện với trạng thái nhiệt.

Màn hình tháo rời hỗ trợ đo từ xa

Phần thân đồng hồ thực hiện kết nối với mạch và xử lý phép đo, sau đó dữ liệu được truyền tới mô-đun màn hình tháo rời. Người vận hành có thể bố trí màn hình ở vị trí thuận tiện để theo dõi kết quả mà không phải giữ toàn bộ đồng hồ tại điểm đo.

Thiết kế này hữu ích khi điểm đo nằm bên trong tủ điện, phía sau máy móc, gần bộ phận chuyển động hoặc cách xa công tắc điều khiển. Tuy nhiên màn hình từ xa không thay thế các biện pháp an toàn điện, cô lập nguồn hoặc trang bị bảo hộ bắt buộc.

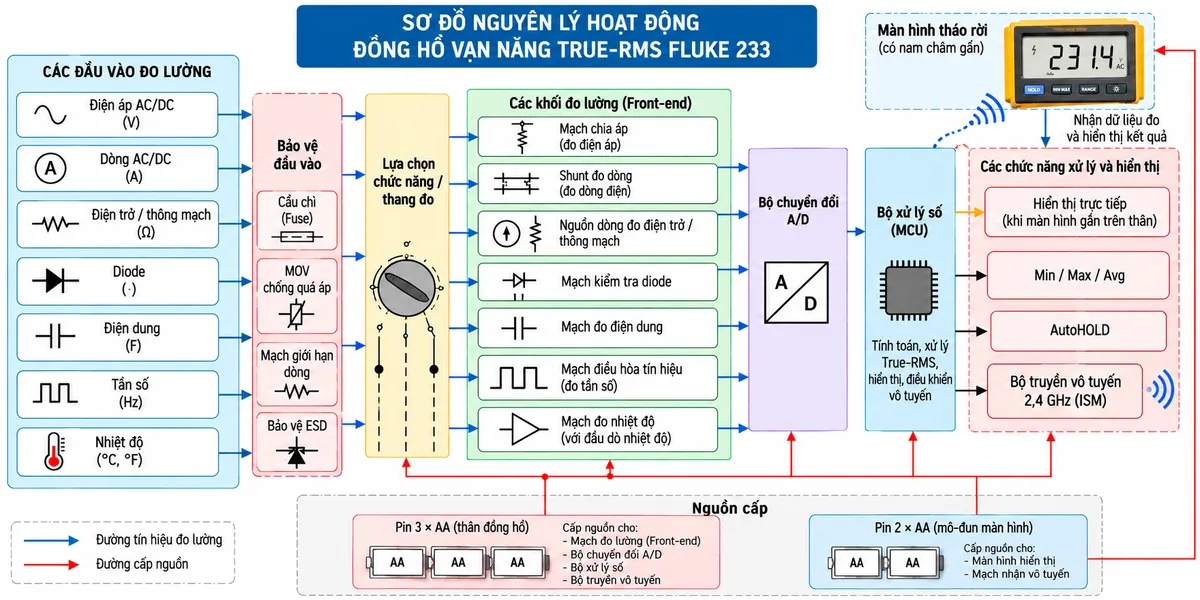

Nguyên lý xử lý tín hiệu bên trong

Tín hiệu từ các cổng đo trước tiên đi qua mạch bảo vệ đầu vào. Núm xoay và mạch lựa chọn chức năng định tuyến tín hiệu tới front-end phù hợp: mạng chia áp cho đo điện áp, shunt cho đo dòng, nguồn đo nội bộ cho điện trở và diode, cùng các mạch xử lý riêng cho điện dung, tần số và nhiệt độ.

Tín hiệu analog sau điều hòa được chuyển đổi sang dữ liệu số. Bộ xử lý thực hiện tính toán giá trị đo, xử lý True-RMS cho các chức năng AC tương ứng, quản lý Min/Max/Avg và AutoHOLD, sau đó gửi dữ liệu tới màn hình.

Khi màn hình được tháo khỏi thân máy, dữ liệu hiển thị được truyền qua liên kết vô tuyến công suất thấp. Khi màn hình gắn trở lại, đường truyền vô tuyến được tắt và đồng hồ hoạt động theo cấu hình liền khối thông thường.

Ứng dụng điển hình

• Bảo trì tủ điện công nghiệp và hệ thống điều khiển.
• Kiểm tra điện áp, dòng điện và trạng thái dây dẫn trong máy móc.
• Bảo trì hệ thống HVAC và kiểm tra đồng thời điện với nhiệt độ.
• Đo tại những điểm nằm sâu bên trong thiết bị hoặc khó quan sát màn hình.
• Theo dõi tín hiệu khi điểm đo và vị trí vận hành công tắc nằm cách nhau.
• Kiểm tra động cơ, relay, contactor, nguồn điện và mạch điều khiển.
• Ứng dụng cần quan sát kết quả từ vị trí thuận tiện hơn mà thân máy vẫn nằm tại điểm đo.

Lưu ý an toàn khi sử dụng

Khi dùng đồng hồ vạn năng FLUKE 233, cần kiểm tra dây đo, chọn đúng cổng, đúng chức năng và đúng thang trước khi kết nối. Không chuyển sang phép đo dòng khi dây vẫn đang mắc theo cấu hình đo điện áp và không đo điện trở, điện dung, thông mạch hoặc diode trên mạch đang mang điện.

Với hệ thống điện công nghiệp, cần sử dụng MCCB, MCB, cầu dao cách ly và quy trình khóa cô lập phù hợp. Dây PE phải nối trực tiếp tới hệ thống tiếp địa và vỏ thiết bị, không được đưa qua đồng hồ.

Cam kết và nơi mua FLUKE 233

Khi lựa chọn FLUKE 233 chính hãng, khách hàng nên kiểm tra đúng model, tình trạng màn hình tháo rời, phụ kiện đo và yêu cầu ứng dụng để đảm bảo thiết bị phù hợp với công việc bảo trì thực tế. thietbicodien hỗ trợ tư vấn chức năng đo, phương án kết nối và lựa chọn thiết bị Fluke phù hợp.

Khách hàng cần mua đồng hồ vạn năng True-RMS FLUKE 233 chính hãng có thể liên hệ thietbicodien để được tư vấn kỹ thuật và báo giá.

Câu hỏi thường gặp (FAQ)

Điểm nổi bật nhất của FLUKE 233 là gì?

Màn hình tháo rời không dây là đặc điểm nổi bật nhất, cho phép thân đồng hồ đặt tại điểm đo còn người dùng quan sát kết quả từ vị trí thuận tiện hơn.

FLUKE 233 có đo True-RMS không?

Có. Thiết bị sử dụng True-RMS cho các phép đo AC tương ứng, phù hợp hơn khi đo dạng sóng không thuần sin và tải phi tuyến.

Màn hình FLUKE 233 có thể hoạt động khi gắn trên thân máy không?

Có. Khi mô-đun màn hình được gắn trở lại, đồng hồ hoạt động như một đồng hồ vạn năng thông thường và bộ truyền vô tuyến tự động được tắt.

FLUKE 233 có cổng mA/µA riêng không?

Không. Cấu hình đầu vào của FLUKE 233 gồm cổng A cho phép đo dòng, cổng COM và cổng V/Ω dùng cho các chức năng còn lại tương ứng.

FLUKE 233 có đo nhiệt độ được không?

Có. Chức năng nhiệt độ tích hợp cho phép thiết bị làm việc với đầu dò nhiệt độ tương thích, thuận tiện cho bảo trì điện và HVAC.

FLUKE 233 có phù hợp cho tủ điện công nghiệp không?

Có. Thiết bị phù hợp với kiểm tra tủ điện, mạch điều khiển và máy móc, đặc biệt khi điểm đo nằm tại vị trí khó quan sát trực tiếp màn hình.

Có thể đo điện trở khi mạch đang có điện không?

Không. Trước khi đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn, cô lập mạch và xác nhận trạng thái an toàn theo đúng quy trình.

Màn hình tháo rời có làm thay đổi kết quả đo không?

Phép đo được thực hiện tại thân máy; liên kết không dây chủ yếu truyền dữ liệu kết quả tới màn hình. Vì vậy thao tác tháo màn hình không thay đổi nguyên lý đo tại các đầu vào của thiết bị.

FLUKE 233 có chức năng ghi Min/Max/Avg không?

Có. Min/Max/Avg hỗ trợ ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình theo dõi tín hiệu.
