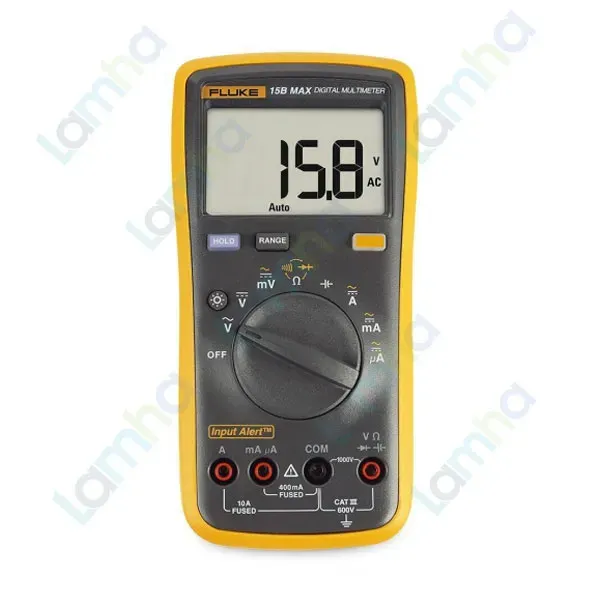

Đồng hồ vạn năng FLUKE 15B MAX

Đồng hồ vạn năng FLUKE 15B MAX cho kiểm tra điện và điện tử

Đồng hồ vạn năng FLUKE 15B MAX là thiết bị đo điện cầm tay thuộc dòng MAX của Fluke, thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ. Sản phẩm kế thừa thiết kế của 15B+ và được bổ sung các tiện ích như cảnh báo kết nối sai Input Alert, khả năng đánh thức đồng hồ bằng phím bấm và màn hình có đèn nền, phù hợp cho kỹ thuật viên điện, bảo trì và R&D điện tử.

Model FLUKE 15B MAX hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, thông mạch, diode và điện dung. Theo cấu hình của dòng sản phẩm, 15B MAX tập trung vào các phép đo điện thiết yếu; các chức năng tần số, duty cycle, nhiệt độ, Relative và MIN/MAX thuộc FLUKE 17B MAX chứ không phải 15B MAX.

Sản phẩm có xuất xứ Trung Quốc theo thông tin hàng hóa cung cấp, trong khi Fluke là thương hiệu thiết bị đo của Hoa Kỳ.

Ưu điểm và tính năng nổi bật của FLUKE 15B MAX

Input Alert cảnh báo cắm sai cổng là một trong những điểm nổi bật của FLUKE 15B MAX. Hệ thống cảnh báo bằng âm thanh và hình ảnh giúp người sử dụng nhận biết khi cấu hình dây đo không phù hợp với chức năng đang chọn, từ đó hạn chế thao tác sai có thể làm tác động cầu chì bảo vệ.

• Đo điện áp AC và DC phục vụ kiểm tra nguồn, mạch điều khiển và thiết bị điện tử.
• Đo dòng AC/DC ở các dải µA, mA và A.
• Đo điện trở và kiểm tra thông mạch.
• Kiểm tra diode phục vụ chẩn đoán linh kiện bán dẫn cơ bản.
• Đo điện dung đến 2000 µF, phù hợp kiểm tra nhiều loại tụ điện.
• Màn hình 6000 counts, cập nhật kết quả nhiều lần mỗi giây.
• Đèn nền giúp quan sát kết quả trong tủ điện hoặc khu vực thiếu sáng.
• Hỗ trợ chọn thang tự động và thủ công.
• Data Hold giữ kết quả đo trên màn hình.
• Auto Sleep giúp tiết kiệm pin khi không sử dụng.
• Có thể đánh thức đồng hồ từ chế độ ngủ bằng thao tác phím.
• Đầu vào dòng được bảo vệ bằng cầu chì riêng.
• Cấp an toàn CAT III phù hợp cho nhiều công việc điện hạ áp khi sử dụng đúng phạm vi của thiết bị.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải điện áp AC	6,000 V; 60,00 V; 600,0 V; 1000 V
Độ chính xác điện áp AC	±(1,0% + 3), 40 Hz đến 500 Hz
Dải AC mV	600,0 mV
Dải điện áp DC	6,000 V; 60,00 V; 600,0 V; 1000 V
Độ chính xác điện áp DC	±(0,5% + 3)
Dải DC mV	600,0 mV
Dải dòng AC	400,0 µA đến 10,00 A
Dải dòng DC	400,0 µA đến 10,00 A
Dải điện trở	400,0 Ω đến 40,00 MΩ
Ngưỡng thông mạch	70 Ω
Kiểm tra diode	Dải 2,000 V
Dải điện dung	40,00 nF đến 2000 µF
Màn hình	6000 counts, cập nhật 3 lần/giây
Đèn nền	Có
Điện áp tối đa giữa đầu vào và đất	600 V
Điện áp chênh lệch tối đa giữa V và COM	1000 V
Cầu chì bảo vệ đầu vào mA	440 mA, 1000 V, tác động nhanh
Cầu chì bảo vệ đầu vào A	11 A, 1000 V, tác động nhanh
Cấp an toàn	CAT III 600 V, Pollution Degree 2
Cấp bảo vệ	IP40
Nguồn cấp	2 pin AA, IEC LR6
Thời lượng pin	Tối thiểu 500 giờ
Nhiệt độ hoạt động	0 đến 40 °C
Kích thước	183 × 91 × 49,5 mm
Trọng lượng	455 g

Chức năng, nguyên lý hoạt động và ứng dụng

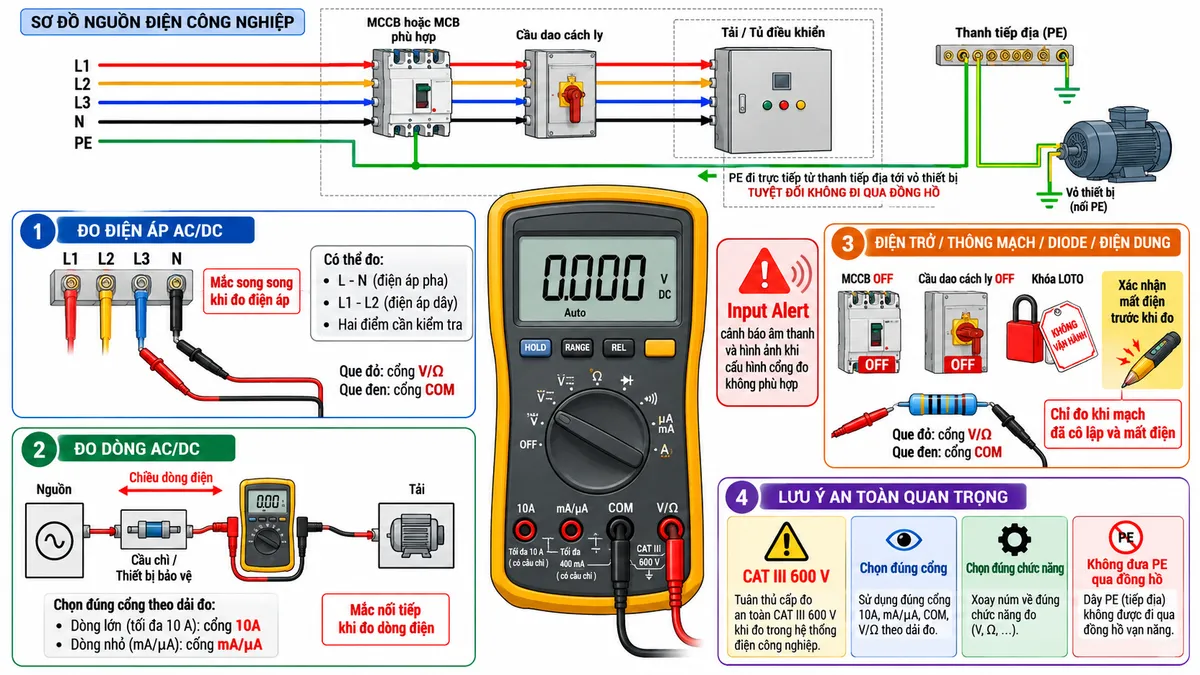

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 15B MAX được mắc song song với hai điểm cần kiểm tra. Que đen kết nối cổng COM, que đỏ kết nối cổng V/Ω và núm xoay được đặt ở chức năng điện áp AC hoặc DC tương ứng.

Cấu hình này thích hợp để kiểm tra nguồn AC, nguồn DC, bo mạch, adapter, mạch điều khiển, tủ điện và nhiều thiết bị điện tử trong phạm vi điện áp và cấp an toàn cho phép.

Đo dòng AC/DC

Khi đo dòng, đồng hồ phải được mắc nối tiếp với tải. Dòng nhỏ sử dụng đầu vào mA/µA, còn dòng lớn sử dụng đầu vào A. Người vận hành cần kiểm tra vị trí dây đo và chức năng núm xoay trước khi đóng điện cho mạch.

Không được để dây đo tại cổng dòng rồi mắc đồng hồ song song trực tiếp với nguồn điện, vì thao tác này có thể tạo đường dòng lớn và làm tác động cầu chì bảo vệ đầu vào.

Input Alert hỗ trợ hạn chế thao tác sai

Input Alert cung cấp cảnh báo bằng âm thanh và hình ảnh khi phát hiện cấu hình đầu vào không phù hợp. Tính năng này đặc biệt hữu ích sau khi người dùng vừa thực hiện phép đo dòng và chuyển sang một chức năng khác nhưng chưa đưa dây đo về đúng cổng.

Input Alert là lớp hỗ trợ thao tác, không thay thế việc kiểm tra thủ công. Trước mỗi phép đo, người dùng vẫn cần xác nhận cổng dây đo, chức năng núm xoay và phạm vi an toàn của mạch.

Đo điện trở và thông mạch

Chức năng đo điện trở và kiểm tra thông mạch hỗ trợ kiểm tra dây dẫn, cầu chì, điện trở, tiếp điểm, cuộn dây và đường mạch. Nguồn điện phải được ngắt và mạch phải được xác nhận mất điện trước khi thực hiện.

Kiểm tra diode

Chức năng diode cho phép đánh giá sụt áp thuận của diode và hỗ trợ phát hiện một số dạng hư hỏng cơ bản của linh kiện bán dẫn. Linh kiện cần được cô lập khỏi nguồn trước khi kiểm tra.

Đo điện dung

Dải điện dung đến 2000 µF giúp FLUKE 15B MAX hữu ích trong kiểm tra tụ điện của bo mạch, nguồn và thiết bị điện tử. Tụ phải được ngắt khỏi nguồn và xả điện tích an toàn trước khi đo.

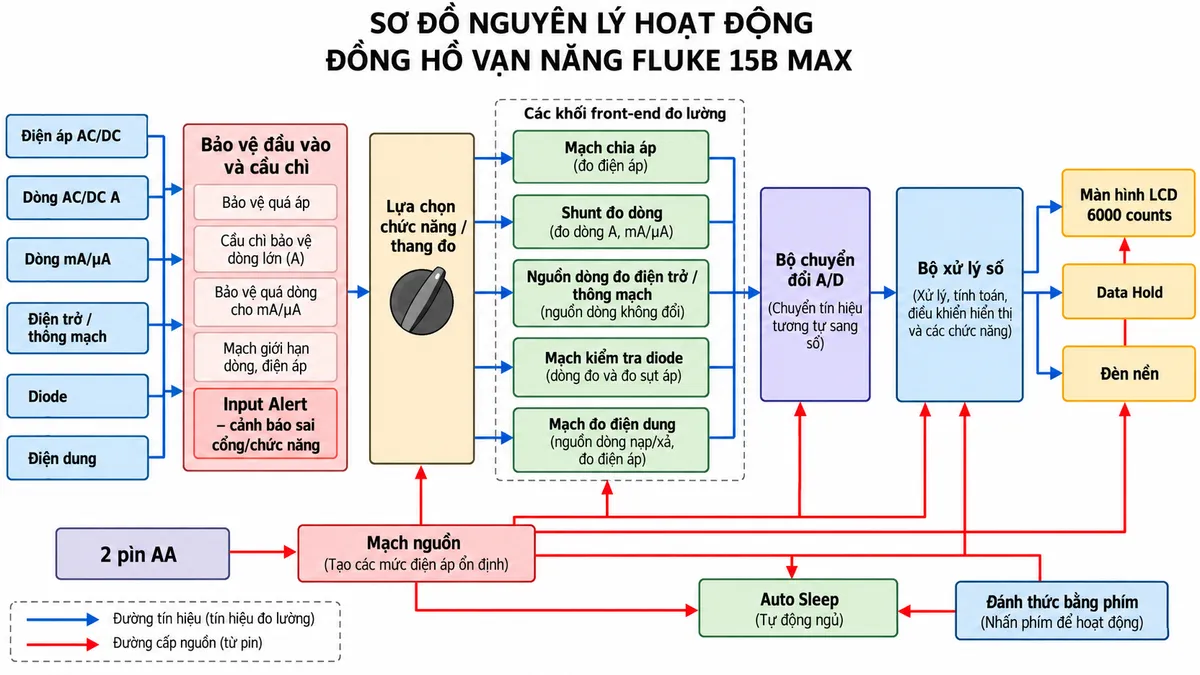

Nguyên lý xử lý tín hiệu

Tín hiệu đo đi vào khối bảo vệ đầu vào trước khi được định tuyến theo chức năng và thang đo. Đường dòng sử dụng cầu chì bảo vệ, trong khi các đường điện áp và điện trở có các phần tử bảo vệ phù hợp với thiết kế của thiết bị.

Khi đo điện áp, tín hiệu được đưa qua mạng chia áp và điều hòa trước khi tới bộ chuyển đổi A/D. Khi đo dòng, shunt chuyển dòng điện thành một mức điện áp tỷ lệ để hệ thống xử lý. Khi đo điện trở và thông mạch, đồng hồ sử dụng nguồn đo nội bộ; diode và điện dung sử dụng các mạch front-end riêng.

Dữ liệu sau chuyển đổi A/D được bộ xử lý tính toán và gửi tới màn hình LCD 6000 counts. Bộ xử lý cũng điều khiển Data Hold, đèn nền, Auto Sleep, đánh thức bằng phím và hệ thống Input Alert.

FLUKE 15B MAX không được công bố là đồng hồ True-RMS. Vì vậy không nên mô tả hoặc sử dụng thiết bị như một đồng hồ True-RMS khi ứng dụng yêu cầu đánh giá chính xác dạng sóng AC méo hoặc tải phi tuyến.

Ứng dụng điển hình

• Kiểm tra điện và điện tử trong xưởng, phòng kỹ thuật và hiện trường.
• Đo nguồn AC/DC và kiểm tra mạch điều khiển.
• Kiểm tra bo mạch điện tử.
• Đo dòng µA, mA và A trong các mạch phù hợp.
• Kiểm tra cầu chì, dây dẫn và tiếp điểm.
• Kiểm tra điện trở, diode và tụ điện.
• Bảo trì thiết bị điện và điện tử trong phạm vi CAT III 600 V.

Khác biệt giữa FLUKE 15B MAX và FLUKE 17B MAX

Cả FLUKE 15B MAX và 17B MAX đều có Input Alert, màn hình 6000 counts, đèn nền, dải điện dung đến 2000 µF và cấp an toàn CAT III 600 V. Tuy nhiên FLUKE 17B MAX bổ sung các chức năng đo tần số, duty cycle và nhiệt độ.

FLUKE 17B MAX còn có Relative và MIN/MAX, trong khi những chức năng này không được trang bị trên FLUKE 15B MAX. Vì vậy 15B MAX phù hợp khi nhu cầu chính tập trung vào điện áp, dòng, điện trở, thông mạch, diode và điện dung.

Lưu ý an toàn khi sử dụng

Khi sử dụng đồng hồ vạn năng FLUKE 15B MAX, cần kiểm tra tình trạng dây đo, chọn đúng cổng, đúng chức năng và bảo đảm mạch nằm trong phạm vi CAT III 600 V hoặc giới hạn áp dụng của phép đo.

Đối với điện trở, thông mạch, diode và điện dung, phải ngắt nguồn và xác nhận mất điện trước khi đo. PE của hệ thống phải nối trực tiếp từ thanh tiếp địa tới vỏ thiết bị, không được đưa qua đồng hồ.

Cam kết và nơi mua FLUKE 15B MAX

Khi lựa chọn FLUKE 15B MAX chính hãng, khách hàng nên đối chiếu đúng phiên bản và phụ kiện đi kèm. Các cấu hình khác nhau có thể được cung cấp que đo tiêu chuẩn hoặc que đo đầu mảnh phù hợp công việc kiểm tra bo mạch.

Khách hàng cần mua đồng hồ vạn năng FLUKE 15B MAX chính hãng có thể liên hệ thietbicodien để được tư vấn kỹ thuật, lựa chọn cấu hình và nhận báo giá.
