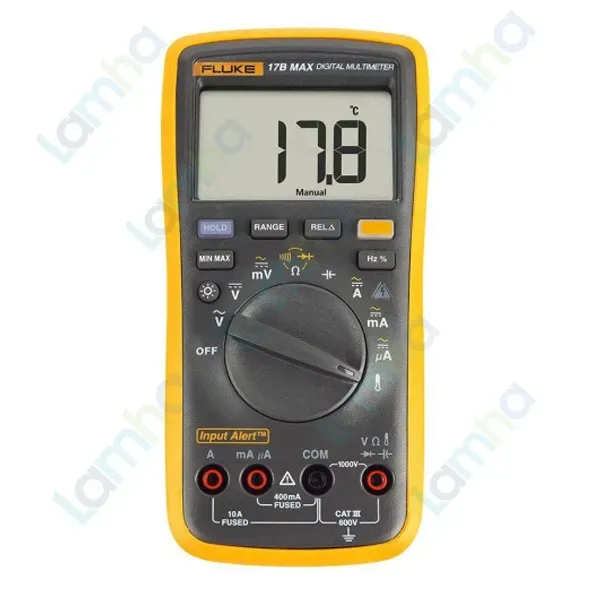

Đồng hồ vạn năng FLUKE 17B MAX

Đồng hồ vạn năng FLUKE 17B MAX đo điện đa năng cho bảo trì và điện tử

Đồng hồ vạn năng FLUKE 17B MAX là thiết bị đo điện cầm tay thuộc thế hệ MAX của Fluke, thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ. Sản phẩm kế thừa nền tảng của dòng 17B+ và được nâng cấp về khả năng cảnh báo thao tác sai, hiển thị điện áp, dải đo điện dung và sự thuận tiện khi sử dụng trong công việc điện, điện tử và bảo trì.

FLUKE 17B MAX hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, duty cycle, diode, thông mạch và nhiệt độ. Model này có màn hình 6000 counts, cấp an toàn CAT III 600 V, cảnh báo Input Alert bằng âm thanh và hình ảnh, cùng khả năng đánh thức thiết bị bằng phím bấm khi đang ở chế độ ngủ.

Ưu điểm và tính năng nổi bật của FLUKE 17B MAX

Input Alert là một trong những nâng cấp quan trọng của FLUKE 17B MAX. Khi dây đo đang được cắm ở đầu vào dòng nhưng người dùng chuyển sang chức năng không phù hợp, đồng hồ có thể cảnh báo bằng âm thanh và hình ảnh nhằm giảm nguy cơ thao tác sai và hạn chế làm đứt cầu chì bảo vệ.

• Màn hình 6000 counts cho phép đọc điện áp với độ phân giải tốt hơn so với thế hệ trước.
• Đo điện áp AC/DC đến 1000 V giữa hai đầu V và COM trong phạm vi điều kiện kỹ thuật của thiết bị.
• Đo dòng AC/DC từ dải µA, mA đến A, phục vụ nhiều loại mạch điện và điện tử.
• Đo điện trở, thông mạch, diode và điện dung.
• Dải điện dung được mở rộng đến 2000 µF.
• Đo tần số và duty cycle phục vụ kiểm tra tín hiệu điện và mạch điều khiển.
• Tích hợp chức năng đo nhiệt độ với cặp nhiệt điện loại K.
• MIN/MAX hỗ trợ theo dõi biến động của tín hiệu trong quá trình kiểm tra.
• Relative hỗ trợ thực hiện phép đo tương đối trong các ứng dụng phù hợp.
• Data Hold giúp giữ kết quả đang hiển thị để thuận tiện đọc số liệu.
• Khởi động lại từ chế độ ngủ bằng thao tác phím, giúp giảm thời gian thao tác.
• Đèn nền hỗ trợ quan sát màn hình trong khu vực thiếu sáng.
• Thiết kế đầu vào dòng được bảo vệ bằng cầu chì riêng cho dải mA và dải A.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải điện áp AC	6,000 V; 60,00 V; 600,0 V; 1000 V
Độ chính xác điện áp AC	±(1,0% + 3), 40 Hz đến 500 Hz
Dải điện áp DC	6,000 V; 60,00 V; 600,0 V; 1000 V
Độ chính xác điện áp DC	±(0,5% + 3)
Dải dòng AC	400,0 µA đến 10,00 A
Dải dòng DC	400,0 µA đến 10,00 A
Dải điện trở	400,0 Ω đến 40,00 MΩ
Dải điện dung	40,00 nF đến 2000 µF
Dải tần số	10 Hz đến 100 kHz
Dải duty cycle	1% đến 99%
Ngưỡng thông mạch	70 Ω
Kiểm tra diode	Dải 2,000 V
Dải nhiệt độ	-55 đến +400 °C, sử dụng cặp nhiệt loại K
Màn hình	6000 counts, cập nhật 3 lần/giây
Điện áp tối đa giữa đầu vào và đất	600 V
Điện áp chênh lệch tối đa giữa V và COM	1000 V
Cầu chì bảo vệ đầu vào mA	440 mA, 1000 V, loại tác động nhanh
Cầu chì bảo vệ đầu vào A	11 A, 1000 V, loại tác động nhanh
Cấp an toàn	CAT III 600 V, Pollution Degree 2
Cấp bảo vệ	IP40
Nguồn cấp	2 pin AA, IEC LR6
Thời lượng pin	Tối thiểu 500 giờ
Nhiệt độ hoạt động	0 đến 40 °C
Kích thước	183 × 91 × 49,5 mm
Trọng lượng	455 g

Chức năng, nguyên lý hoạt động và ứng dụng

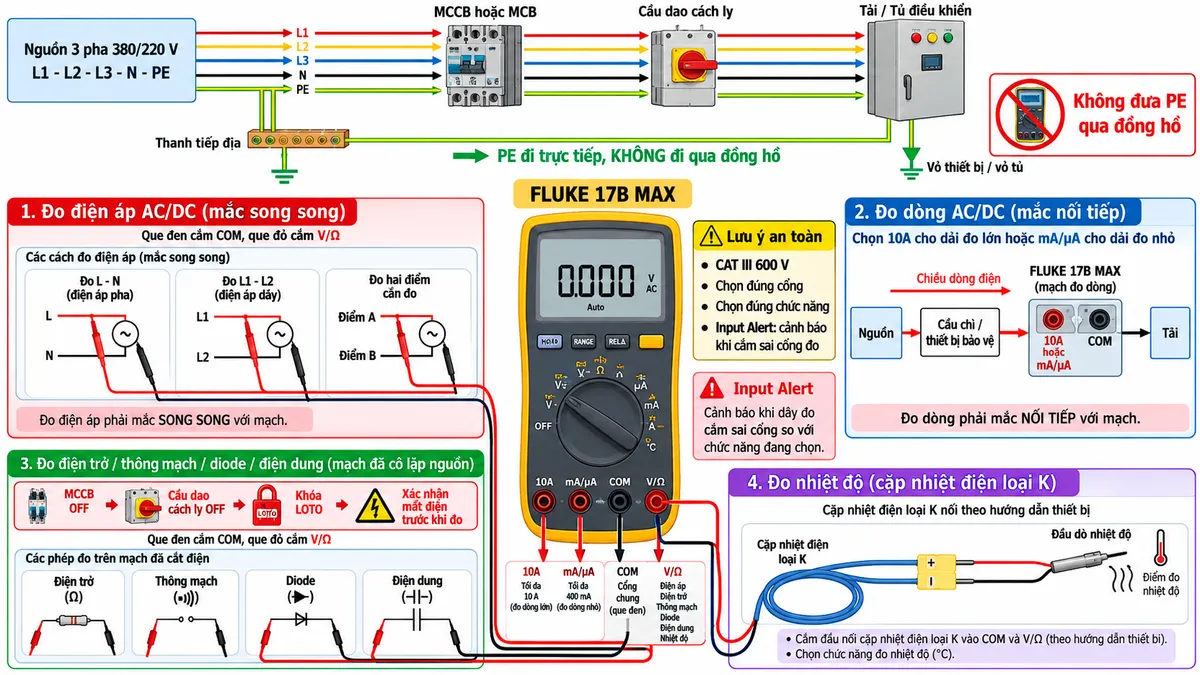

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 17B MAX được mắc song song với hai điểm cần kiểm tra. Que đen kết nối cổng COM, que đỏ kết nối cổng V/Ω và núm xoay được đặt đúng chức năng điện áp AC hoặc DC.

Thiết bị phù hợp để kiểm tra nguồn điện, bo mạch, tủ điều khiển, nguồn DC, adapter, thiết bị điện tử và nhiều mạch điện dân dụng hoặc công nghiệp trong phạm vi cấp an toàn cho phép.

Đo dòng AC/DC

Khi đo dòng, đồng hồ phải được mắc nối tiếp với tải. Dòng nhỏ sử dụng đầu vào mA/µA, trong khi dòng lớn sử dụng đầu vào A; mỗi đường đo có cầu chì bảo vệ tương ứng.

Input Alert giúp giảm nguy cơ quên dây đo tại cổng dòng khi người dùng chuyển sang chức năng khác. Tuy nhiên người vận hành vẫn phải kiểm tra vị trí dây đo, núm xoay và dải đo trước mỗi phép đo.

Đo điện trở và thông mạch

Chức năng đo điện trở và kiểm tra thông mạch phù hợp để kiểm tra dây dẫn, cầu chì, tiếp điểm, điện trở, cuộn dây và đường mạch. Nguồn của mạch cần được ngắt hoàn toàn và xác nhận mất điện trước khi đo.

Kiểm tra diode

FLUKE 17B MAX có chế độ kiểm tra diode để đánh giá sụt áp thuận của linh kiện bán dẫn. Phép đo cần được thực hiện khi linh kiện hoặc mạch đã được cô lập khỏi nguồn.

Đo điện dung

Dải đo điện dung đến 2000 µF giúp FLUKE 17B MAX phù hợp hơn với việc kiểm tra tụ trong nguồn điện, bo mạch và thiết bị điện tử. Trước khi đo phải xả điện tích của tụ theo đúng quy trình an toàn.

Đo tần số và duty cycle

FLUKE 17B MAX có thể đo tần số và chu kỳ làm việc, hữu ích khi kiểm tra một số tín hiệu điều khiển, xung và nguồn AC. Đây là điểm khác biệt của 17B MAX so với model 15B MAX trong cùng thế hệ.

Đo nhiệt độ

Thiết bị hỗ trợ đo nhiệt độ bằng cặp nhiệt điện loại K. Chức năng này thuận tiện khi kỹ thuật viên cần kết hợp kiểm tra điện và nhiệt tại bo mạch, thiết bị điện, nguồn hoặc các vị trí nghi ngờ quá nhiệt.

Input Alert và nguyên lý bảo vệ thao tác sai

Input Alert giám sát tình trạng sử dụng đầu vào dòng kết hợp với chức năng đang chọn. Khi phát hiện cấu hình có nguy cơ thao tác sai, thiết bị phát cảnh báo âm thanh và hình ảnh để người dùng kiểm tra lại dây đo trước khi tiến hành phép đo.

Các đầu vào dòng còn được bảo vệ bằng cầu chì tác động nhanh, giúp hạn chế hư hỏng khi xảy ra quá dòng trong phạm vi bảo vệ thiết kế.

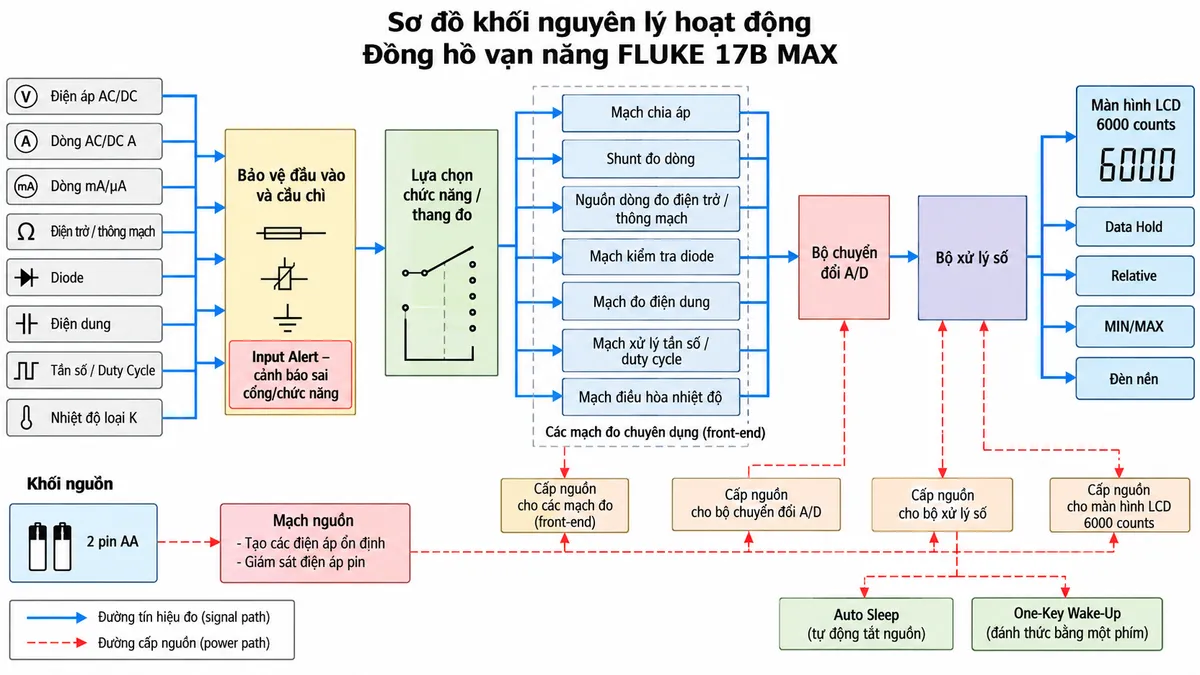

Nguyên lý xử lý tín hiệu

Tín hiệu từ đầu vào được đưa qua khối bảo vệ đầu vào, sau đó hệ thống chọn chức năng và thang đo định tuyến tín hiệu tới mạch đo phù hợp. Điện áp được xử lý qua mạch chia áp, dòng qua shunt đo dòng, còn điện trở và thông mạch sử dụng nguồn đo nội bộ.

Diode, điện dung, tần số, duty cycle và nhiệt độ có các khối xử lý tương ứng. Tín hiệu analog sau điều hòa được đưa tới bộ chuyển đổi A/D, bộ xử lý số tính toán kết quả và điều khiển màn hình LCD cùng các chức năng Hold, Relative và MIN/MAX.

Cần lưu ý FLUKE 17B MAX không được trang bị True-RMS. Vì vậy khi lựa chọn thiết bị cho các dạng sóng AC méo mạnh hoặc tải phi tuyến, cần cân nhắc model True-RMS phù hợp với yêu cầu đo.

Ứng dụng điển hình

• Bảo trì điện và điện tử trong nhà máy, xưởng và phòng kỹ thuật.
• Kiểm tra nguồn AC/DC và mạch điều khiển.
• Kiểm tra bo mạch và linh kiện điện tử.
• Đo dòng nhỏ µA/mA và dòng tải ở dải A.
• Kiểm tra tụ điện, diode, điện trở và dây dẫn.
• Đo tần số và duty cycle của tín hiệu phù hợp.
• Đo nhiệt độ bằng cặp nhiệt loại K.
• Kiểm tra thiết bị điện gia dụng, tủ điều khiển và hệ thống điện trong phạm vi CAT III 600 V.

Lưu ý khi lựa chọn FLUKE 17B MAX

FLUKE 17B MAX không phải đồng hồ True-RMS. Đây là yếu tố quan trọng nếu ứng dụng cần đo chính xác điện áp hoặc dòng AC của tải phi tuyến, biến tần hoặc dạng sóng méo; trong các trường hợp đó nên lựa chọn model Fluke có True-RMS phù hợp.

Điện áp chênh lệch giữa V và COM có thể được đo đến dải công bố của thiết bị, nhưng điện áp tối đa giữa bất kỳ đầu vào nào và đất được giới hạn theo thông số an toàn của nhà sản xuất. Người dùng phải luôn tuân thủ cấp đo CAT III 600 V và hướng dẫn sử dụng.

Cam kết và nơi mua FLUKE 17B MAX

Khi lựa chọn FLUKE 17B MAX chính hãng, khách hàng nên đối chiếu đúng phiên bản 17B MAX-01, 17B MAX-02 hoặc KIT vì phụ kiện que đo có thể khác nhau giữa từng cấu hình. thietbicodien hỗ trợ tư vấn chức năng, phụ kiện và lựa chọn thiết bị phù hợp với công việc thực tế.

Khách hàng cần mua đồng hồ vạn năng FLUKE 17B MAX chính hãng có thể liên hệ thietbicodien để được tư vấn kỹ thuật và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE 17B MAX có phải đồng hồ True-RMS không?

Không. FLUKE 17B MAX không được trang bị True-RMS. Nếu cần đo tải phi tuyến hoặc dạng sóng AC méo với yêu cầu True-RMS, nên lựa chọn model khác phù hợp.

FLUKE 17B MAX đo được những đại lượng nào?

Thiết bị đo điện áp AC/DC, dòng AC/DC, điện trở, thông mạch, diode, điện dung, tần số, duty cycle và nhiệt độ.

FLUKE 17B MAX có đo nhiệt độ không?

Có. Model này hỗ trợ đo nhiệt độ bằng cặp nhiệt điện loại K.

FLUKE 17B MAX có đo tần số không?

Có. Thiết bị hỗ trợ đo tần số trong dải được nhà sản xuất công bố và có thêm chức năng duty cycle.

FLUKE 17B MAX có chức năng cảnh báo cắm sai dây đo không?

Có. Input Alert cung cấp cảnh báo âm thanh và hình ảnh khi phát hiện tình huống cắm dây vào đầu vào dòng nhưng lựa chọn chức năng không phù hợp.

FLUKE 17B MAX sử dụng pin gì?

Thiết bị sử dụng hai pin AA, thuận tiện thay thế trong quá trình sử dụng tại hiện trường.

FLUKE 17B MAX có đèn nền không?

Có. Màn hình LCD có đèn nền hỗ trợ đọc kết quả trong môi trường thiếu sáng.

FLUKE 17B MAX có phù hợp kiểm tra bo mạch không?

Có. Sản phẩm phù hợp cho kiểm tra bo mạch và linh kiện điện tử; một số cấu hình còn đi kèm que đo đầu mảnh giúp thao tác tại các vị trí hẹp thuận tiện hơn.

FLUKE 17B MAX có dùng trong tủ điện công nghiệp được không?

Có thể sử dụng trong phạm vi CAT III 600 V và các giới hạn đo do nhà sản xuất quy định, đồng thời phải tuân thủ đầy đủ quy trình an toàn điện.

Sự khác nhau giữa FLUKE 17B MAX-01 và 17B MAX-02 là gì?

Chức năng đo chính tương đương, nhưng cấu hình phụ kiện que đo khác nhau: phiên bản 01 sử dụng bộ que đo tiêu chuẩn, trong khi phiên bản 02 được cung cấp bộ que đo đầu mảnh theo cấu hình công bố của hãng.
