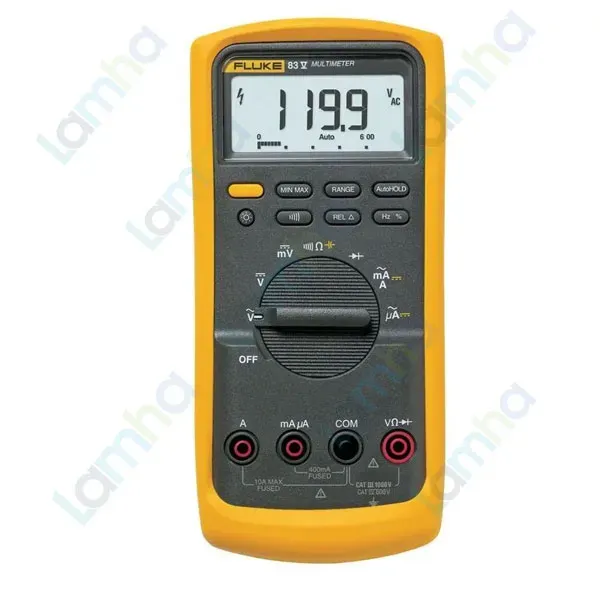

Đồng hồ vạn năng FLUKE 83V

Đồng hồ vạn năng FLUKE 83V cho bảo trì điện công nghiệp

Đồng hồ vạn năng FLUKE 83V là thiết bị đo điện công nghiệp thuộc dòng 80 Series V của Fluke, thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ. Sản phẩm được phát triển cho công việc kiểm tra, bảo trì và xử lý sự cố trong hệ thống phân phối điện, tự động hóa nhà máy, thiết bị điện cơ và máy móc công nghiệp.

FLUKE 83V nổi bật nhờ độ chính xác cao với phép đo DC, khả năng đo nhiều đại lượng điện, chức năng ghi Min/Max/Avg, bargraph phản hồi nhanh và cấp an toàn phù hợp cho môi trường điện năng cao. Một điểm quan trọng khi lựa chọn là FLUKE 83V sử dụng phương pháp đo AC dạng average-responding, không phải True-RMS như FLUKE 87V.

Ưu điểm và tính năng nổi bật của FLUKE 83V

FLUKE 83V được thiết kế hướng tới kỹ thuật viên điện công nghiệp cần một đồng hồ vạn năng bền, dễ thao tác và có khả năng xử lý nhiều phép đo trong một thiết bị.

• Đo điện áp AC/DC và dòng điện AC/DC phục vụ kiểm tra nguồn, tải và thiết bị điện.
• Hỗ trợ đo điện trở, thông mạch, diode, điện dung, tần số và duty cycle.
• Min/Max/Avg hỗ trợ ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình theo dõi.
• Chế độ Relative hỗ trợ loại trừ ảnh hưởng của điện trở dây đo trong phép đo điện trở thấp.
• Touch Hold giúp giữ giá trị ổn định trên màn hình để thuận tiện quan sát sau khi thao tác tại điểm đo.
• Bargraph analog phản hồi nhanh giúp nhận biết xu hướng của tín hiệu thay đổi hoặc không ổn định.
• Cho phép lựa chọn thang đo tự động hoặc thủ công tùy theo yêu cầu kiểm tra.
• Input Alert cảnh báo khi dây đo được cắm vào cổng không phù hợp với chức năng đang chọn.
• Màn hình số lớn kết hợp đèn nền hai mức hỗ trợ làm việc trong khu vực thiếu sáng.
• Holster tháo rời hỗ trợ bảo vệ đồng hồ và sắp xếp que đo thuận tiện trong công việc hiện trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp DC tối đa	1000 V
Độ chính xác điện áp DC	±(0,1% + 1)
Độ phân giải điện áp DC tối đa	100 µV
Điện áp AC tối đa	1000 V
Độ chính xác điện áp AC	±(0,5% + 2)
Dải tần điện áp AC	Đến 5 kHz
Phương pháp đáp ứng AC	Average-responding
Dòng điện DC tối đa	10 A; 20 A tối đa trong 30 giây
Độ chính xác dòng DC	±(0,4% + 2)
Dòng điện AC tối đa	10 A; 20 A tối đa trong 30 giây
Độ chính xác dòng AC	±(1,2% + 2)
Điện trở tối đa	50 MΩ
Điện dung tối đa	9999 µF
Tần số tối đa	200 kHz
Chu kỳ làm việc tối đa	99,9%
Độ dẫn điện tối đa	60,00 nS
Kiểm tra diode	Dải 3 V, độ phân giải 1 mV
Hiển thị số	6000 counts
Hiển thị tần số	19.999 counts khi tần số lớn hơn 10 Hz
Thanh bargraph	32 đoạn, cập nhật 40 lần/giây
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Nhiệt độ hoạt động	-20 đến +55 °C
Độ cao hoạt động	2000 m
Nguồn cấp	Pin 9 V
Thời lượng pin điển hình	Khoảng 400 giờ khi không bật đèn nền
Kích thước kèm holster	201 × 98 × 52 mm
Trọng lượng kèm holster và chân đỡ	624 g

Chức năng, nguyên lý hoạt động và ứng dụng

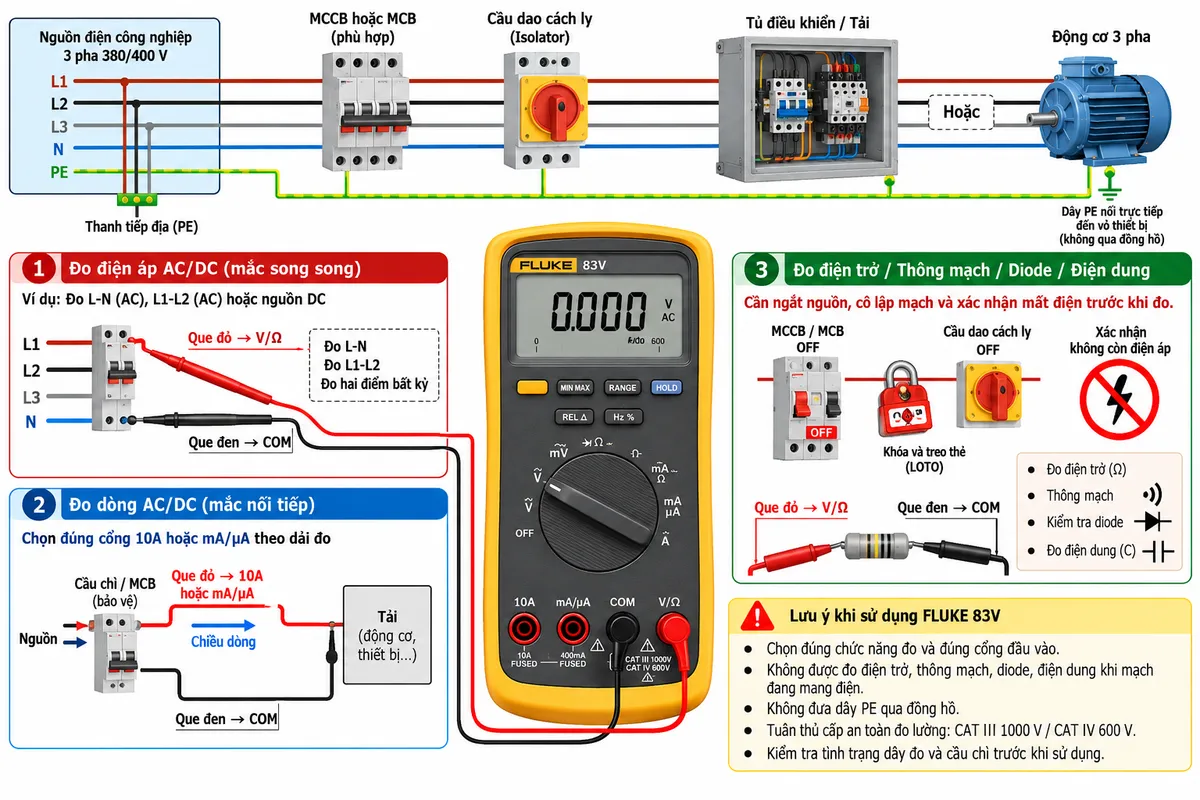

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 83V được mắc song song với hai điểm cần kiểm tra. Que đen sử dụng cổng COM và que đỏ sử dụng cổng V/Ω. Phép đo này phù hợp để kiểm tra nguồn AC/DC, điện áp pha, điện áp dây, đầu vào thiết bị, mạch điều khiển và các tải điện công nghiệp.

Đối với AC, FLUKE 83V sử dụng phương pháp average-responding. Vì vậy thiết bị phù hợp nhất với dạng sóng AC gần hình sin; nếu cần đánh giá chính xác các dạng sóng méo hoặc tải phi tuyến phức tạp, nên sử dụng đồng hồ True-RMS phù hợp.

Đo dòng AC/DC

Khi đo dòng trực tiếp, đồng hồ phải được mắc nối tiếp với tải. FLUKE 83V có cổng dòng lớn và cổng mA/µA riêng, vì vậy kỹ thuật viên cần chọn đúng cổng và thang đo trước khi cấp nguồn lại cho mạch.

Không được để dây đo ở cổng dòng rồi mắc đồng hồ song song trực tiếp với nguồn, vì có thể tạo ngắn mạch và làm tác động cầu chì bảo vệ đầu vào.

Đo điện trở, thông mạch và diode

Các chức năng này hỗ trợ kiểm tra dây dẫn, cầu chì, cuộn dây, contactor, relay, điện trở và diode. Khi đo điện trở hoặc thông mạch, mạch cần được ngắt nguồn, cô lập và xác nhận không còn điện áp nguy hiểm trước khi kết nối đồng hồ.

Đo điện dung

Khả năng đo điện dung giúp kỹ thuật viên kiểm tra tụ điện trong mạch nguồn, tủ điện và thiết bị điện cơ. Trước khi đo, tụ phải được cách ly khỏi nguồn và xả điện an toàn theo đúng quy trình kỹ thuật.

Đo tần số và Duty Cycle

Đo tần số và chu kỳ làm việc hỗ trợ đánh giá tín hiệu điều khiển, tín hiệu xung và một số hệ thống điện tử công nghiệp. Bargraph phản hồi nhanh đồng thời giúp người vận hành theo dõi xu hướng của tín hiệu biến đổi.

Min/Max/Avg và Relative

Min/Max/Avg hỗ trợ ghi lại các giá trị thay đổi trong quá trình theo dõi dài hơn, phù hợp để tìm hiện tượng sụt áp hoặc dao động tải không xuất hiện liên tục. Relative cho phép lấy một giá trị làm tham chiếu và quan sát sai lệch so với giá trị đó.

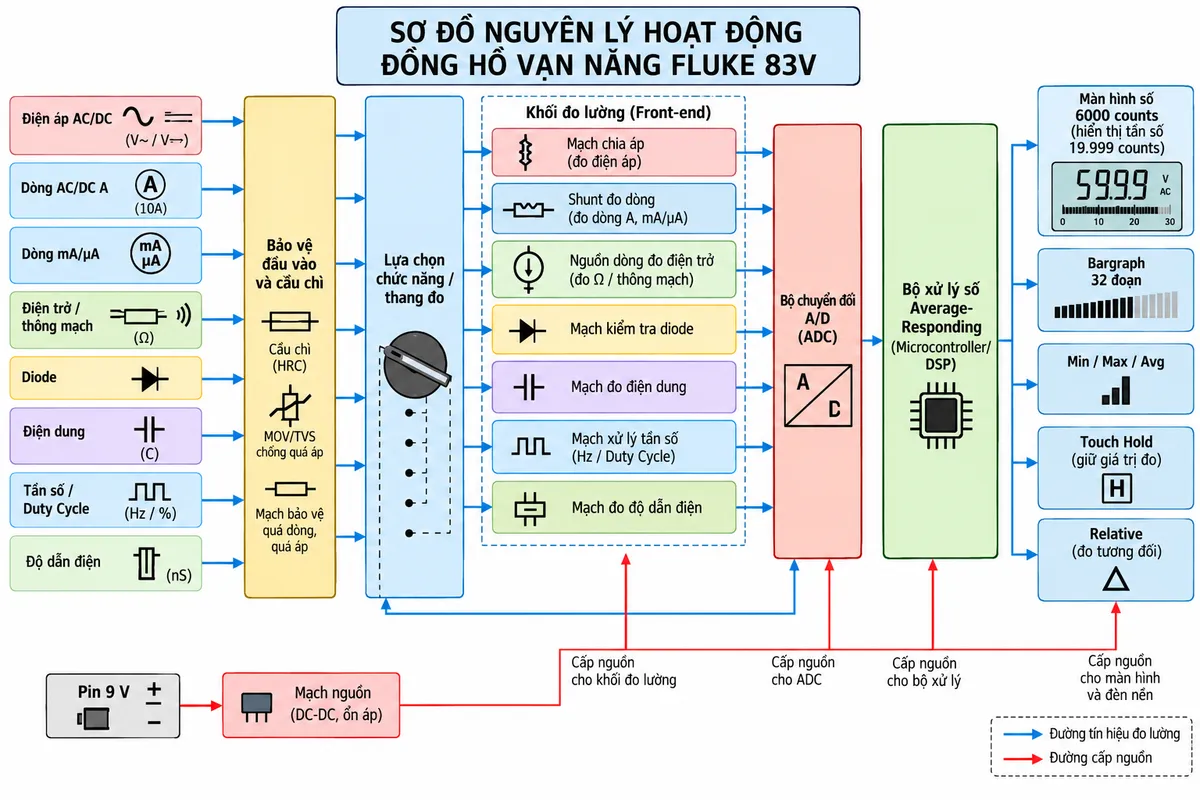

Nguyên lý xử lý tín hiệu bên trong

Tín hiệu đo từ các đầu vào được đưa qua mạch bảo vệ đầu vào và cầu chì. Núm xoay cùng hệ thống chuyển mạch định tuyến tín hiệu tới front-end phù hợp với chức năng đang chọn.

Điện áp được giảm mức qua mạng chia áp; dòng điện được chuyển thành điện áp thông qua shunt; phép đo điện trở và thông mạch sử dụng nguồn đo nội bộ; điện dung, diode và tần số sử dụng các mạch xử lý tương ứng. Tín hiệu sau điều hòa được chuyển đổi sang dữ liệu số bằng bộ chuyển đổi A/D.

Bộ xử lý tính toán kết quả đo, điều khiển màn hình số, bargraph và các chức năng Min/Max/Avg, Touch Hold và Relative. Với tín hiệu AC, FLUKE 83V sử dụng xử lý average-responding, không sử dụng bộ xử lý True-RMS.

Ứng dụng điển hình

• Bảo trì điện công nghiệp trong nhà máy và dây chuyền sản xuất.
• Kiểm tra tủ phân phối điện và tủ điều khiển.
• Kiểm tra contactor, relay, cầu chì, dây dẫn và thiết bị điện cơ.
• Đo nguồn AC/DC và mạch điều khiển công nghiệp.
• Kiểm tra tụ điện, diode và các linh kiện điện tử cơ bản.
• Theo dõi dao động điện áp hoặc dòng điện bằng Min/Max/Avg.
• Kiểm tra tần số và chu kỳ làm việc của tín hiệu phù hợp.
• Công việc bảo trì tại phòng điều khiển, xưởng sản xuất và hiện trường công nghiệp.

Lưu ý khi lựa chọn FLUKE 83V

FLUKE 83V là đồng hồ average-responding, không phải True-RMS. Đây là điểm cần phân biệt rõ với FLUKE 87V khi lựa chọn thiết bị cho tải phi tuyến, dạng sóng méo hoặc các ứng dụng biến tần.

FLUKE 83V cũng không tích hợp chức năng đo nhiệt độ và không có bộ lọc thông thấp dành riêng cho phép đo VFD như FLUKE 87V. Việc chọn model cần dựa trên dạng tín hiệu thực tế và yêu cầu bảo trì của hệ thống.

Cam kết và nơi mua FLUKE 83V

Khi lựa chọn FLUKE 83V chính hãng, khách hàng nên đối chiếu đúng model, chức năng và phụ kiện đi kèm để đảm bảo phù hợp với công việc bảo trì điện công nghiệp. thietbicodien hỗ trợ tư vấn ứng dụng, phương pháp đo và lựa chọn thiết bị Fluke phù hợp với từng hệ thống.

Khách hàng cần mua đồng hồ vạn năng FLUKE 83V chính hãng có thể liên hệ thietbicodien để được tư vấn kỹ thuật và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE 83V có phải đồng hồ True-RMS không?

Không. FLUKE 83V là đồng hồ average-responding. Nếu cần đo chính xác dạng sóng AC méo hoặc tải phi tuyến, nên lựa chọn model True-RMS phù hợp.

FLUKE 83V đo được điện áp tối đa bao nhiêu?

Thiết bị hỗ trợ đo điện áp AC và DC đến giới hạn được nhà sản xuất công bố cho dòng 83V; khi sử dụng phải đồng thời tuân thủ đúng cấp an toàn đo lường và điều kiện của hệ thống.

FLUKE 83V có đo dòng mA và µA không?

Có. Đồng hồ có cổng mA/µA riêng bên cạnh cổng dòng lớn, COM và V/Ω để phục vụ các dải dòng tương ứng.

FLUKE 83V có đo nhiệt độ không?

Không. Chức năng đo nhiệt độ tích hợp thuộc FLUKE 87V trong cùng dòng 80 Series V, không phải FLUKE 83V.

FLUKE 83V có bộ lọc VFD không?

Không. Bộ lọc thông thấp dành cho phép đo biến tần là tính năng đặc trưng của FLUKE 87V, không được tích hợp trên FLUKE 83V.

FLUKE 83V có đo điện dung không?

Có. Chức năng đo điện dung hỗ trợ kiểm tra tụ điện trong thiết bị và hệ thống điện khi mạch đã được ngắt nguồn và tụ được xả an toàn.

FLUKE 83V có ghi Min/Max/Avg không?

Có. Chức năng Min/Max/Avg giúp ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình theo dõi tín hiệu.

FLUKE 83V phù hợp với ứng dụng nào?

Thiết bị phù hợp cho tủ điện, phân phối điện, tự động hóa nhà máy, thiết bị điện cơ và nhiều công việc kiểm tra điện công nghiệp sử dụng dạng sóng phù hợp với phương pháp average-responding.

Có thể đo điện trở khi mạch đang mang điện không?

Không. Cần ngắt nguồn, cô lập mạch và xác nhận không còn điện áp trước khi đo điện trở, thông mạch, diode hoặc điện dung.
