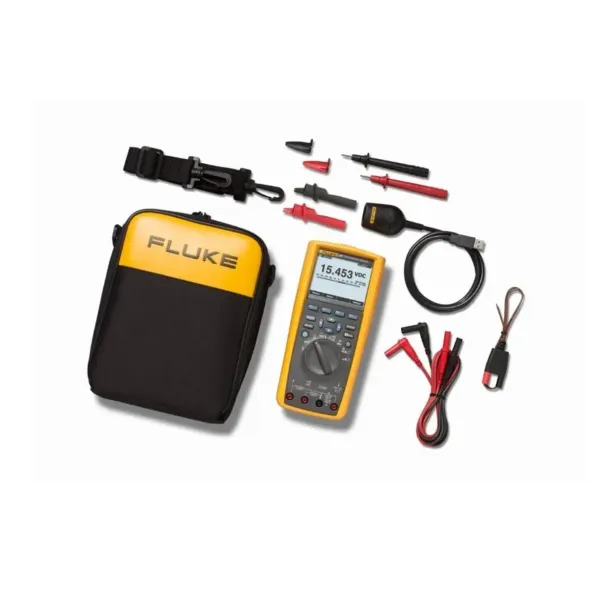

Combo đồng hồ vạn năng FLUKE 287/FVF Kit

Combo đồng hồ vạn năng FLUKE 1587/MDT – Bộ chẩn đoán động cơ và truyền động

Combo đồng hồ vạn năng FLUKE 1587/MDT là bộ dụng cụ chuyên dụng được Fluke cấu hình cho công việc kiểm tra, chẩn đoán sự cố và bảo trì phòng ngừa trên động cơ điện, cáp, tủ điện, hệ thống ba pha và thiết bị truyền động. Bộ kit kết hợp đồng hồ đo cách điện kiêm đồng hồ vạn năng Fluke 1587, kìm dòng AC Fluke i400 và thiết bị kiểm tra thứ tự pha Fluke 9040, giúp kỹ thuật viên thực hiện nhiều phép kiểm tra bằng một bộ dụng cụ đồng bộ.

Fluke là thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ, được sử dụng rộng rãi trong bảo trì điện công nghiệp, tự động hóa, năng lượng và dịch vụ kỹ thuật. Với model FLUKE 1587/MDT, trọng tâm của bộ sản phẩm là kết hợp kiểm tra cách điện, các phép đo điện thông dụng, đo dòng AC bằng kìm và xác định thứ tự pha để phục vụ chẩn đoán động cơ và hệ thống truyền động.

Ưu điểm và tính năng nổi bật của FLUKE 1587/MDT

• Bộ kit tích hợp ba thiết bị chính gồm Fluke 1587 Insulation Multimeter, Fluke i400 AC Current Clamp và Fluke 9040 Phase Rotation Indicator.
• Fluke 1587 kết hợp hai chức năng trong một thiết bị: đồng hồ đo điện trở cách điện và đồng hồ vạn năng số phục vụ kiểm tra điện công nghiệp.
• Hỗ trợ điện áp thử cách điện 50 V, 100 V, 250 V, 500 V và 1000 V, phù hợp nhiều loại động cơ, dây cáp, cuộn dây và thiết bị điện.
• Dải đo điện trở cách điện của Fluke 1587 đạt từ 0,01 MΩ đến 2 GΩ.
• Tích hợp bộ lọc cho phép đo trên hệ thống truyền động động cơ, hữu ích khi kiểm tra điện áp tại đầu ra hoặc khu vực có nhiễu từ bộ điều khiển truyền động.
• Kìm Fluke i400 cho phép đo dòng AC từ 1 A đến 400 A mà không cần ngắt dây dẫn, với ngõ ra 1 mA/A đưa về đồng hồ đo.
• Fluke 9040 giúp xác định nhanh sự hiện diện của ba pha và thứ tự pha/chiều quay trường trong hệ thống ba pha.
• Fluke 1587 và i400 có cấp an toàn đo lường CAT III 1000 V/CAT IV 600 V; Fluke 9040 được thiết kế cho các phép kiểm tra thứ tự pha trong môi trường điện công nghiệp.
• Phù hợp cho bảo trì phòng ngừa, tìm lỗi động cơ, kiểm tra cáp, tủ phân phối, contactor, bộ truyền động và hệ thống điện ba pha.

Thông số và thành phần chính

Hạng mục	Thông tin
Cấu hình bộ kit	Fluke 1587 + Fluke i400 + Fluke 9040
Mã bộ kit	Fluke 1587/MDT Kit
Part number	2509654
Dải đo cách điện của Fluke 1587	0,01 MΩ đến 2 GΩ
Điện áp thử cách điện	50 V, 100 V, 250 V, 500 V, 1000 V
Điện áp AC/DC tối đa của Fluke 1587	1000 V
Dòng AC/DC trực tiếp của Fluke 1587	Đến 400 mA
Điện trở của Fluke 1587	Đến 50 MΩ
Tần số của Fluke 1587	Đến 100 kHz
Dòng đo bằng kìm Fluke i400	1 A đến 400 A AC
Ngõ ra Fluke i400	1 mA/A
Đường kính dây dẫn tối đa của i400	32 mm
Dải điện áp Fluke 9040	40 đến 700 V AC
Dải tần số Fluke 9040	15 đến 400 Hz
An toàn Fluke 1587	CAT III 1000 V / CAT IV 600 V

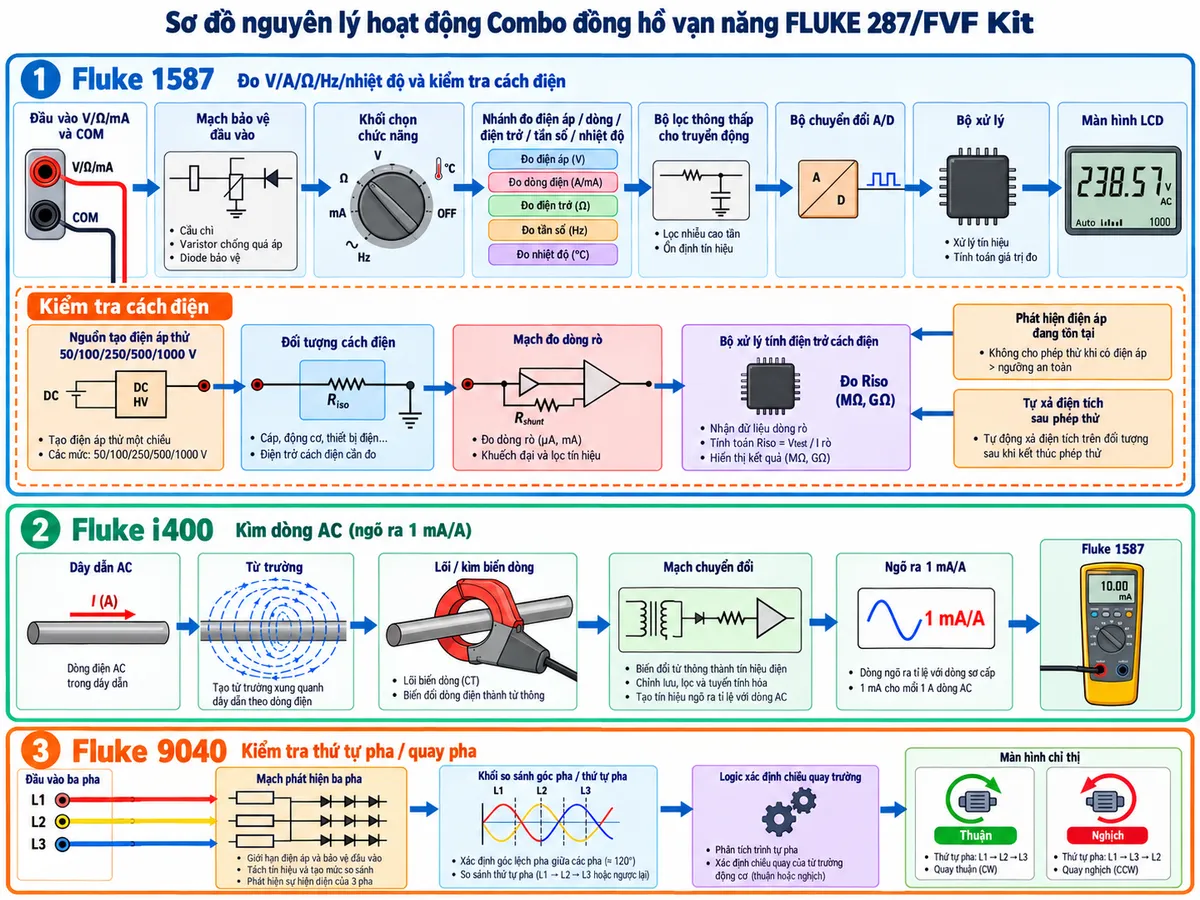

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 1587/MDT

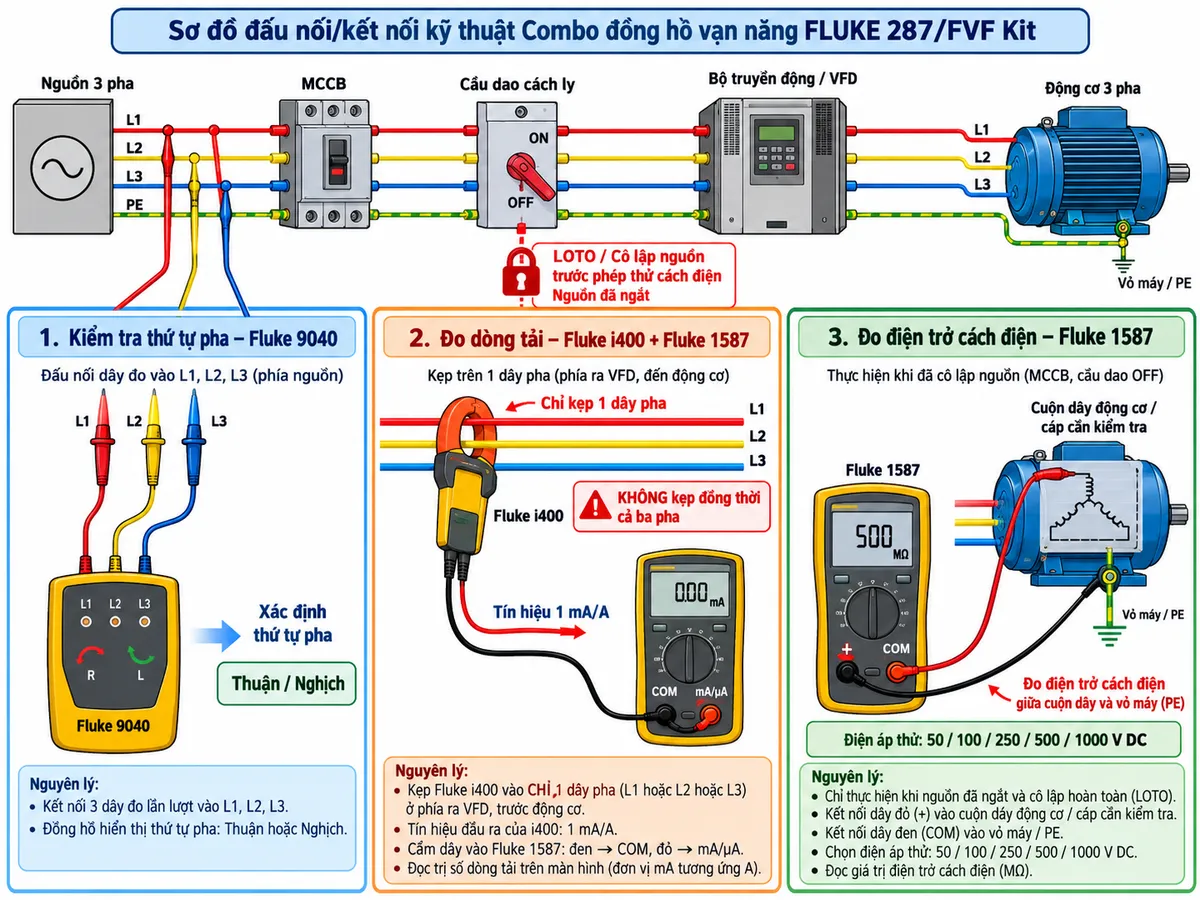

Kết nối bộ FLUKE 1587/MDT trong hệ thống động cơ ba pha

Ba thiết bị trong bộ FLUKE 1587/MDT đảm nhiệm các phép kiểm tra khác nhau. Khi đo cách điện động cơ hoặc cáp bằng Fluke 1587, nguồn điện phải được cô lập theo quy trình an toàn trước khi đưa điện áp thử vào đối tượng. Khi kiểm tra dòng tải đang vận hành, Fluke i400 được kẹp quanh duy nhất một dây pha và chuyển đổi dòng AC thành tín hiệu 1 mA/A đưa về đồng hồ. Đối với kiểm tra thứ tự pha, ba đầu đo của Fluke 9040 được kết nối tương ứng với ba dây pha L1, L2 và L3.

Đo điện trở cách điện bằng Fluke 1587

Ở chế độ kiểm tra cách điện 50–1000 V, Fluke 1587 tạo điện áp DC thử đã chọn và đưa điện áp này tới đối tượng cần kiểm tra. Dòng rò rất nhỏ qua lớp cách điện được thiết bị đo và xử lý để tính giá trị điện trở cách điện. Với dải 0,01 MΩ đến 2 GΩ, thiết bị có thể hỗ trợ đánh giá tình trạng cách điện của cuộn dây động cơ, cáp điện, máy biến áp nhỏ, tủ điện và nhiều tải công nghiệp khác.

Fluke 1587 còn có chức năng phát hiện mạch đang mang điện để ngăn phép thử cách điện khi điện áp đầu cực vượt ngưỡng cho phép trước khi bắt đầu thử. Sau phép kiểm tra, chức năng xả điện tích tự động hỗ trợ giảm điện áp còn lưu trên tải có tính điện dung.

Đo điện áp và kiểm tra hệ thống truyền động

Ở chế độ đồng hồ vạn năng, Fluke 1587 thực hiện các phép đo điện áp AC/DC, dòng AC/DC mức mA, điện trở, thông mạch, điện dung, diode, tần số và nhiệt độ. Đặc biệt, bộ lọc thông thấp cho phép đo truyền động động cơ giúp giảm ảnh hưởng của thành phần tần số cao thường gặp trên tín hiệu từ biến tần, hỗ trợ kỹ thuật viên đánh giá tín hiệu điện thực tế của hệ thống drive.

Đo dòng tải bằng kìm Fluke i400

Khi cần kiểm tra dòng của động cơ đang vận hành, Fluke i400 được kẹp quanh một dây dẫn pha. Từ trường do dòng AC tạo ra được phần tử cảm biến của kìm chuyển thành tín hiệu dòng với tỷ lệ 1 mA/A. Tín hiệu này được đưa vào Fluke 1587 để hiển thị, nhờ đó có thể kiểm tra dòng tải mà không cần tháo dây hoặc mở mạch công suất.

Kiểm tra thứ tự pha bằng Fluke 9040

Fluke 9040 nhận tín hiệu từ ba dây pha và so sánh quan hệ pha giữa L1, L2 và L3 để xác định chiều quay của trường điện ba pha. Chức năng này đặc biệt hữu ích trước khi vận hành động cơ, máy bơm, quạt, máy nén hoặc hệ thống cơ khí mà chiều quay sai có thể gây vận hành không đúng yêu cầu.

Ứng dụng thực tế

• Kiểm tra và bảo trì phòng ngừa cho động cơ điện công nghiệp.
• Đánh giá tình trạng cách điện của cuộn dây, cáp nguồn và thiết bị điện.
• Đo dòng tải AC của động cơ mà không cần cắt mạch bằng kìm i400.
• Xác định thứ tự pha trước khi đóng điện cho động cơ hoặc thiết bị ba pha.
• Chẩn đoán các hệ thống sử dụng biến tần và bộ truyền động động cơ.
• Kiểm tra tủ phân phối, contactor, cáp động lực, máy bơm, quạt và máy nén.
• Phục vụ bảo trì điện nhà máy, dây chuyền sản xuất và hệ thống cơ điện công nghiệp.

Cam kết và nơi mua Combo đồng hồ vạn năng FLUKE 1587/MDT

Khi lựa chọn Combo đồng hồ vạn năng FLUKE 1587/MDT chính hãng, người dùng nên kiểm tra đúng cấu hình gồm Fluke 1587, kìm dòng i400 và máy kiểm tra thứ tự pha 9040, đồng thời xác nhận tình trạng hàng và phụ kiện theo từng lô sản phẩm. Theo thông tin sản phẩm của Fluke, phiên bản 1587/MDT nguyên bản đã được hãng phân loại ngừng sản xuất hoặc thay thế tại một số thị trường, vì vậy việc kiểm tra đúng mã hàng trước khi đặt mua là đặc biệt quan trọng.

Để được tư vấn cấu hình, kiểm tra tình trạng hàng và lựa chọn thiết bị Fluke phù hợp cho công việc bảo trì động cơ, hệ thống điện và truyền động, khách hàng có thể đặt mua tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 1587/MDT gồm những thiết bị nào?

FLUKE 1587/MDT gồm ba thiết bị chính: đồng hồ đo cách điện kiêm đồng hồ vạn năng Fluke 1587, kìm dòng AC Fluke i400 và thiết bị kiểm tra thứ tự pha Fluke 9040.

Fluke 1587 đo điện trở cách điện được bao nhiêu?

Fluke 1587 có dải đo điện trở cách điện từ 0,01 MΩ đến 2 GΩ với các mức điện áp thử 50 V, 100 V, 250 V, 500 V và 1000 V.

FLUKE 1587/MDT có đo dòng động cơ lớn hơn 400 mA không?

Có thể đo dòng AC tải lớn thông qua kìm Fluke i400. Kìm có dải đo liên tục từ 1 A đến 400 A AC và đưa tín hiệu 1 mA/A về Fluke 1587. Ngõ vào dòng trực tiếp của bản thân Fluke 1587 chỉ phục vụ phép đo mức mA.

Kìm i400 có phải tháo dây điện để đo dòng không?

Không. Kìm i400 được mở ngàm và kẹp quanh một dây dẫn riêng lẻ, nhờ đó có thể đo dòng AC mà không cần cắt hoặc tháo dây khỏi mạch.

Fluke 9040 dùng để kiểm tra chiều quay trực tiếp của rotor động cơ phải không?

Fluke 9040 là thiết bị kiểm tra thứ tự pha và chiều quay trường ba pha. Thiết bị xác định thứ tự pha của nguồn bằng ba đầu đo L1, L2 và L3; nó không phải cảm biến không tiếp xúc để quan sát trực tiếp chuyển động cơ khí của rotor.

Có được đo cách điện khi động cơ vẫn đang được cấp điện không?

Không. Trước phép thử cách điện cần ngắt, cô lập nguồn và thực hiện các biện pháp an toàn thích hợp. Fluke 1587 có chức năng phát hiện điện áp đang tồn tại để ngăn phép thử cách điện trong điều kiện không phù hợp.

Bộ lọc trên Fluke 1587 có tác dụng gì khi kiểm tra biến tần?

Bộ lọc thông thấp cho phép đo drive giúp giảm ảnh hưởng của thành phần tần số cao trong dạng sóng từ hệ thống truyền động, từ đó hỗ trợ phép đo điện áp AC thực tế hơn trong các ứng dụng động cơ sử dụng biến tần.

FLUKE 1587/MDT có còn là model đang sản xuất không?

Fluke hiện liệt kê phiên bản 1587/MDT nguyên bản là sản phẩm đã ngừng sản xuất hoặc được phân loại lại tại một số thị trường và hướng khách hàng sang thế hệ 1587/MDT FC. Khi mua model 1587/MDT, nên xác nhận chính xác mã sản phẩm, cấu hình và tình trạng hàng thực tế.
