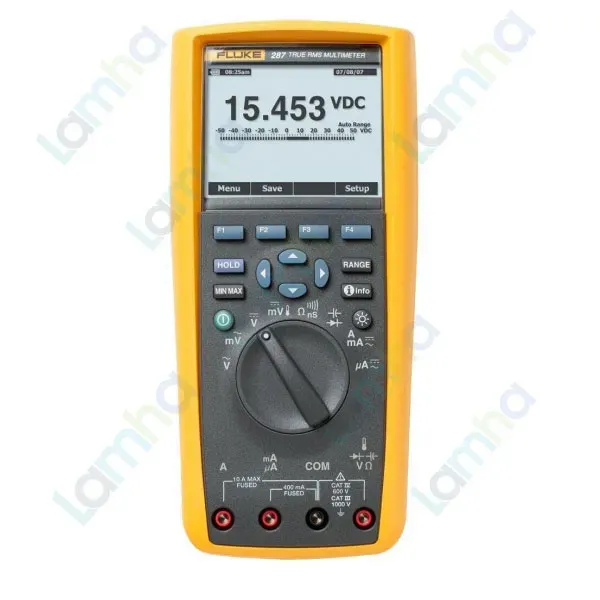

Đồng hồ vạn năng True-RMS FLUKE 287

Đồng hồ vạn năng True-RMS FLUKE 287 ghi dữ liệu với TrendCapture

Đồng hồ vạn năng True-RMS FLUKE 287 là thiết bị đo điện tử và điện công nghiệp cao cấp của Fluke, thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ. Model này nổi bật nhờ khả năng đo chính xác, ghi dữ liệu theo thời gian và hiển thị xu hướng trực tiếp bằng TrendCapture, phù hợp cho kỹ thuật viên cần phát hiện các lỗi chập chờn hoặc biến động tín hiệu khó quan sát bằng phép đo tức thời.

FLUKE 287 hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, độ dẫn điện và nhiệt độ. Thiết bị sử dụng True-RMS cho phép đo AC, có băng thông rộng và màn hình đồ họa độ phân giải cao giúp hiển thị đồng thời nhiều thông tin đo.

Ưu điểm và tính năng nổi bật của FLUKE 287

Khả năng ghi dữ liệu và TrendCapture là điểm khác biệt quan trọng của FLUKE 287 so với đồng hồ vạn năng thông thường. Người dùng có thể theo dõi tín hiệu trong thời gian dài, xem xu hướng ngay trên màn hình và xác định những thời điểm xuất hiện bất thường.

• Đo True-RMS điện áp và dòng AC, phù hợp với tín hiệu phức tạp và tải phi tuyến.
• TrendCapture hiển thị đồ thị của dữ liệu đã ghi trực tiếp trên đồng hồ.
• Cho phép phóng to đồ thị xu hướng để phân tích chi tiết hơn các biến động của tín hiệu.
• Chức năng ghi dữ liệu hỗ trợ giám sát không cần người trực liên tục.
• Màn hình đồ họa 1/4 VGA với độ phân giải hiển thị lớn, có đèn nền trắng.
• Hiển thị đồng thời nhiều thông tin đo trên cùng màn hình.
• Hỗ trợ Min/Max/Avg, Peak, Hold, Auto/Touch Hold và Relative.
• Đo độ rộng xung và duty cycle phục vụ phân tích tín hiệu điều khiển.
• Bộ lọc AC dạng Smoothing giúp ổn định giá trị hiển thị khi tín hiệu biến đổi nhanh hoặc nhiễu.
• Tích hợp đồng hồ thời gian thực để gắn mốc thời gian cho dữ liệu được lưu.
• Có giao diện quang cách ly và hỗ trợ kết nối PC; có thể mở rộng Fluke Connect bằng đầu nối ir3000 FC tùy chọn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo điện áp DC	50,000 mV; 500,00 mV; 5,0000 V; 50,000 V; 500,00 V; 1000,0 V
Độ chính xác DC cơ bản	0,025%
Dải đo điện áp AC	50,000 mV; 500,00 mV; 5,0000 V; 50,000 V; 500,00 V; 1000,0 V
Độ chính xác AC cơ bản	0,4%, True-RMS
Dải đo dòng DC	500,00 µA; 5000,0 µA; 50,000 mA; 400,00 mA; 5,0000 A; 10,000 A
Dải đo dòng AC	500,00 µA; 5000,0 µA; 50,000 mA; 400,00 mA; 5,0000 A; 10,000 A
Dòng ngắn hạn tối đa	20 A trong 30 giây
Dải đo điện trở	Đến 500 MΩ
Dải đo điện dung	Đến 100 mF
Dải đo tần số	Đến 999,99 kHz
Dải đo nhiệt độ của đồng hồ	-200,0 đến +1350,0 °C, không bao gồm giới hạn đầu dò
Độ dẫn điện	Đến 50,00 nS
Băng thông AC True-RMS	100 kHz
Độ phân giải DC mV tốt nhất	1 µV
Hiển thị	50.000 counts, màn hình đồ họa 1/4 VGA có đèn nền trắng
Peak Capture	250 µs
Duty Cycle	0,01% đến 99,99%
Bộ nhớ ghi dữ liệu	Đến 10.000 giá trị đọc
Điện áp tối đa giữa đầu vào và đất	1000 V
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Tiêu chuẩn an toàn	IEC 61010-1, IEC 61010-2-033
Nguồn cấp	6 pin AA alkaline, IEC LR6
Thời lượng pin	Tối thiểu 100 giờ; đến 200 giờ ở chế độ ghi dữ liệu
Nhiệt độ hoạt động	-20 đến +55 °C
Kích thước	222 × 102 × 60 mm
Trọng lượng	870,9 g

Chức năng, nguyên lý hoạt động và ứng dụng

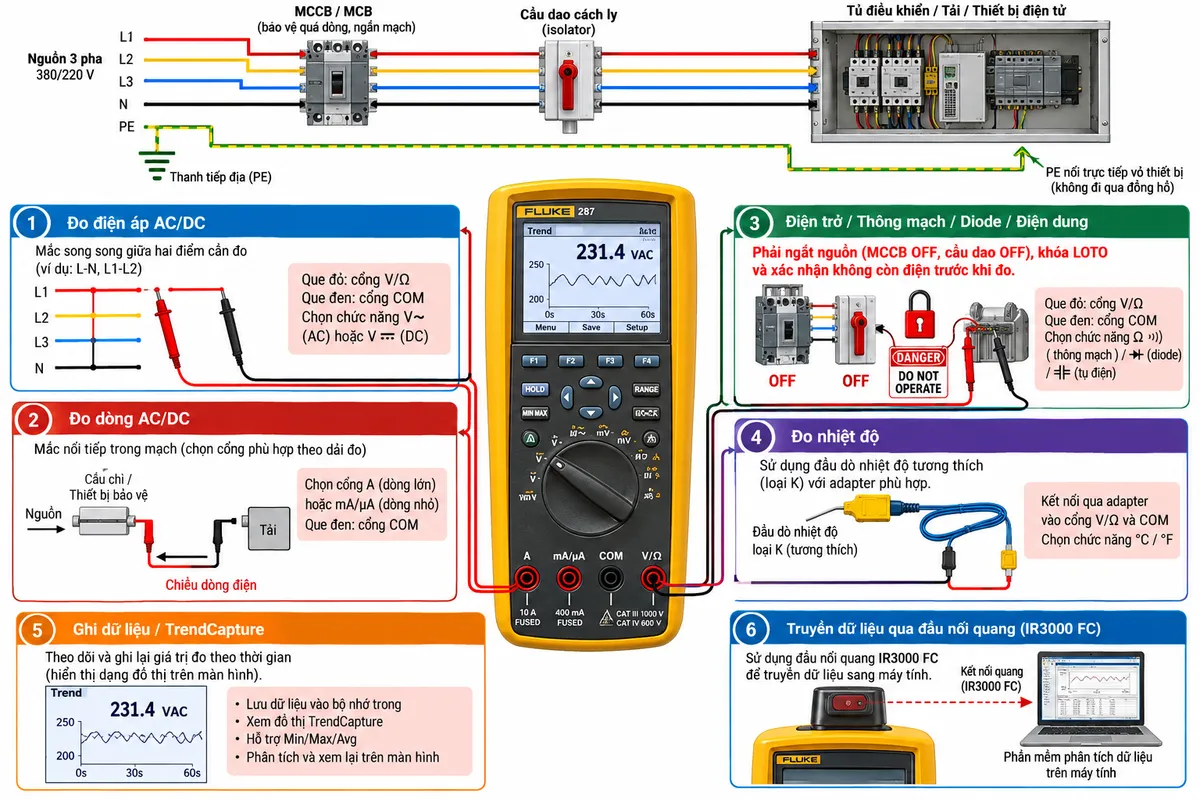

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 287 được mắc song song với hai điểm cần kiểm tra. Que đen kết nối COM, que đỏ kết nối cổng V/Ω và người dùng lựa chọn chức năng điện áp AC hoặc DC tương ứng.

Đối với tín hiệu AC, mạch True-RMS cho phép đồng hồ xác định giá trị hiệu dụng của tín hiệu ngay cả khi dạng sóng không hoàn toàn hình sin, phù hợp với thiết bị điện tử, nguồn chuyển mạch và tải phi tuyến.

Đo dòng AC/DC

Phép đo dòng yêu cầu mắc đồng hồ nối tiếp với tải. FLUKE 287 có đường vào cho dòng lớn và mA/µA; dây đo phải được đặt đúng cổng tương ứng trước khi đóng điện cho mạch.

Không được mắc đồng hồ ở cấu hình đo dòng trực tiếp song song với nguồn điện. Sau khi hoàn thành phép đo dòng, cần kiểm tra lại vị trí dây đo trước khi chuyển sang đo điện áp.

Đo điện trở, thông mạch, diode và điện dung

Các chức năng này hỗ trợ kiểm tra linh kiện, dây dẫn, cầu chì, tiếp điểm, cuộn dây, diode và tụ điện. Mạch phải được ngắt nguồn và xác nhận mất điện trước khi đo điện trở, thông mạch, diode hoặc điện dung; tụ điện phải được xả an toàn trước khi kiểm tra.

Đo tần số, duty cycle và độ rộng xung

FLUKE 287 có thể đánh giá tần số, chu kỳ làm việc và độ rộng xung, hữu ích trong kiểm tra tín hiệu điều khiển, mạch điện tử và hệ thống tự động hóa. Những chức năng này giúp kỹ thuật viên không chỉ biết biên độ tín hiệu mà còn đánh giá được đặc tính thời gian của xung.

Đo nhiệt độ

Thiết bị hỗ trợ đo nhiệt độ khi kết hợp với đầu dò tương thích. Chức năng này cho phép kết hợp đánh giá điện và nhiệt trong cùng một thiết bị, thuận tiện khi kiểm tra linh kiện điện tử, nguồn, động cơ và các điểm phát nhiệt bất thường.

Ghi dữ liệu và TrendCapture

TrendCapture chuyển dữ liệu được ghi thành đồ thị ngay trên màn hình FLUKE 287. Nhờ đó, kỹ thuật viên có thể xem xu hướng và nhận biết thời điểm tín hiệu tăng, giảm hoặc xuất hiện bất thường mà không nhất thiết phải tải dữ liệu sang máy tính trước.

Đồng hồ có đồng hồ thời gian thực, bộ nhớ lưu kết quả và khả năng thực hiện nhiều phiên ghi dữ liệu. Đây là lợi thế khi cần theo dõi nguồn, nhiệt độ hoặc tín hiệu điện trong thời gian dài để tìm lỗi chỉ xuất hiện theo chu kỳ.

Bộ lọc AC Smoothing

FLUKE 287 có bộ lọc AC dạng Smoothing có thể lựa chọn để giúp giá trị hiển thị ổn định hơn khi tín hiệu đầu vào thay đổi nhanh hoặc có nhiễu. Chức năng này cần được phân biệt với bộ lọc thông thấp chuyên dụng cho truyền động động cơ trên FLUKE 289.

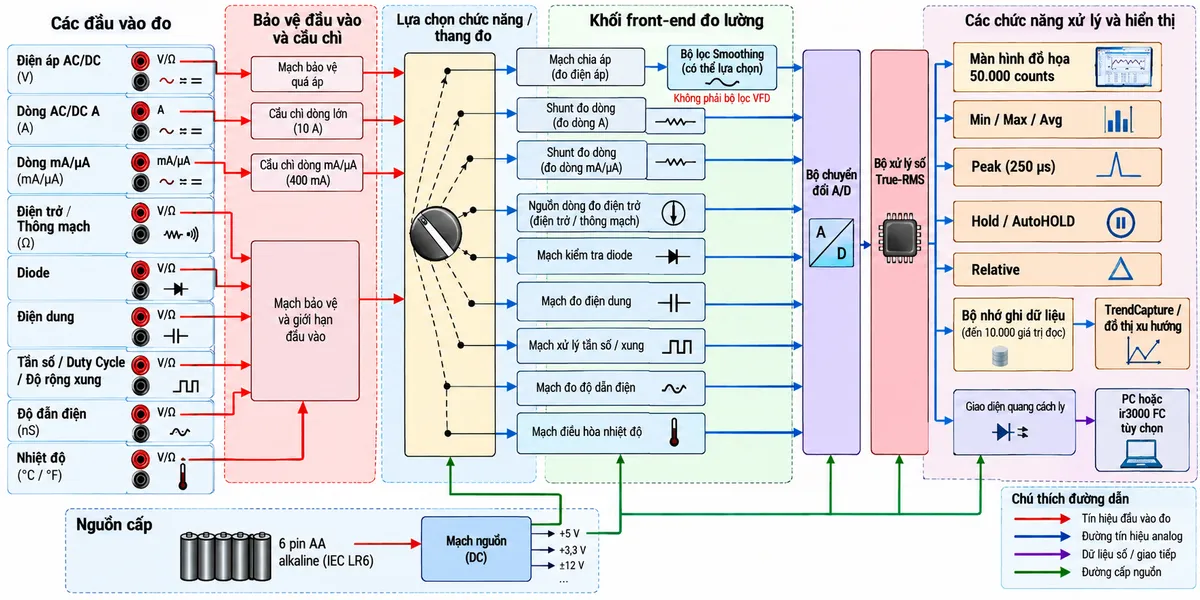

Nguyên lý xử lý tín hiệu bên trong

Tín hiệu từ các cổng đầu vào trước tiên đi qua mạch bảo vệ và cầu chì. Mạch lựa chọn chức năng và thang đo sẽ định tuyến đầu vào tới khối front-end thích hợp với đại lượng đang được kiểm tra.

Điện áp được xử lý bằng mạch chia áp; dòng điện được chuyển đổi qua shunt; phép đo điện trở và thông mạch sử dụng nguồn đo nội bộ; diode, điện dung, tần số và nhiệt độ có các khối điều hòa tín hiệu riêng. Sau đó tín hiệu analog được chuyển đổi thành dữ liệu số để bộ xử lý thực hiện tính toán.

Với AC, bộ xử lý thực hiện tính toán True-RMS. Dữ liệu sau xử lý được đưa tới màn hình đồ họa, các chức năng Min/Max/Avg, Peak, Relative, Hold và hệ thống ghi dữ liệu. Khối TrendCapture lấy dữ liệu đã lưu để dựng đồ thị theo thời gian ngay trên thiết bị.

Ứng dụng điển hình

• Kiểm tra và bảo trì thiết bị điện tử cần độ chính xác cao.
• Theo dõi nguồn điện và phát hiện lỗi chập chờn.
• Kiểm tra tủ điều khiển và hệ thống tự động hóa.
• Đo tải phi tuyến và các dạng sóng AC phức tạp.
• Kiểm tra nguồn chuyển mạch, bo mạch và thiết bị điện tử công suất.
• Ghi điện áp, dòng điện hoặc nhiệt độ trong thời gian dài.
• Phân tích tần số, duty cycle và độ rộng xung.
• Đánh giá xu hướng tín hiệu trực tiếp bằng TrendCapture.

Lưu ý khi lựa chọn giữa FLUKE 287 và FLUKE 289

FLUKE 287 tập trung vào đo điện tử và ghi dữ liệu chính xác, trong khi FLUKE 289 bổ sung một số chức năng định hướng mạnh hơn cho hệ thống công nghiệp và truyền động động cơ, chẳng hạn LoZ, dải điện trở thấp chuyên dụng và bộ lọc thông thấp cho drive.

Vì vậy nếu nhu cầu chính là ghi dữ liệu, phân tích điện tử, quan sát xu hướng và đo True-RMS băng thông rộng, FLUKE 287 là lựa chọn phù hợp trong dòng đồng hồ ghi dữ liệu cao cấp.

Cam kết và nơi mua FLUKE 287

Khi lựa chọn FLUKE 287 chính hãng, khách hàng nên kiểm tra đúng model, phụ kiện và nhu cầu ghi dữ liệu thực tế để khai thác hiệu quả các chức năng TrendCapture, đo True-RMS và kết nối dữ liệu. thietbicodien hỗ trợ tư vấn ứng dụng, chức năng và phương án sử dụng thiết bị phù hợp.

Khách hàng cần mua đồng hồ vạn năng True-RMS FLUKE 287 chính hãng có thể liên hệ thietbicodien để được tư vấn kỹ thuật và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE 287 có phải đồng hồ True-RMS không?

Có. FLUKE 287 đo True-RMS cho điện áp và dòng AC, phù hợp với dạng sóng phức tạp và tải phi tuyến.

TrendCapture trên FLUKE 287 dùng để làm gì?

TrendCapture lấy dữ liệu đã ghi và hiển thị thành đồ thị xu hướng trực tiếp trên màn hình, giúp người dùng tìm biến động và hiện tượng bất thường theo thời gian.

FLUKE 287 có ghi dữ liệu tự động không?

Có. Thiết bị hỗ trợ ghi dữ liệu theo khoảng thời gian hoặc sự kiện, phù hợp với việc giám sát tín hiệu mà không cần người dùng theo dõi liên tục.

FLUKE 287 có đo nhiệt độ không?

Có. Đồng hồ có chức năng nhiệt độ và có thể sử dụng với đầu dò nhiệt độ tương thích.

FLUKE 287 có đo dòng mA và µA không?

Có. Thiết bị hỗ trợ các dải µA, mA và A thông qua các cổng đầu vào tương ứng.

FLUKE 287 có bộ lọc VFD như FLUKE 289 không?

Không. FLUKE 287 có bộ lọc AC dạng Smoothing để ổn định giá trị khi tín hiệu nhiễu hoặc thay đổi nhanh; bộ lọc thông thấp dành cho truyền động động cơ là tính năng của FLUKE 289.

FLUKE 287 có thể truyền dữ liệu sang máy tính không?

Có. Thiết bị có giao diện quang cách ly và hỗ trợ các giải pháp kết nối, phần mềm tương thích để lưu và phân tích dữ liệu trên máy tính.

FLUKE 287 có hỗ trợ Fluke Connect không?

Có thể kết nối với hệ sinh thái Fluke Connect khi sử dụng đầu nối ir3000 FC tùy chọn và thiết lập tương thích.

FLUKE 287 phù hợp với ứng dụng nào?

Sản phẩm phù hợp với đo điện tử chính xác, bảo trì công nghiệp, ghi dữ liệu dài hạn, kiểm tra nguồn, tải phi tuyến và những nhiệm vụ cần phân tích xu hướng tín hiệu.

Có thể đo điện trở hoặc điện dung khi mạch đang mang điện không?

Không. Cần ngắt nguồn, cô lập mạch và xác nhận không còn điện áp trước khi đo điện trở, thông mạch, diode hoặc điện dung.
