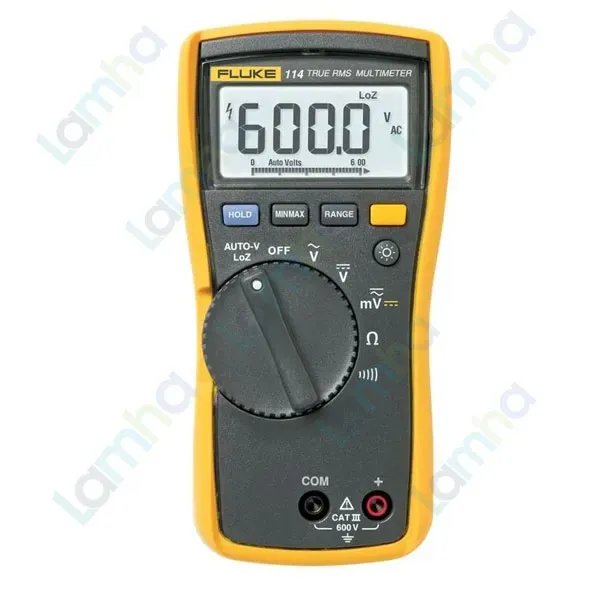

Đồng hồ vạn năng True-RMS FLUKE 114

Đồng hồ vạn năng True-RMS FLUKE 114 – Giới thiệu và nguồn gốc thương hiệu

Đồng hồ vạn năng True-RMS FLUKE 114 là thiết bị đo điện cầm tay thuộc dòng Fluke 110 Series, được thiết kế tập trung cho công việc kiểm tra, xác định nhanh tình trạng có điện hoặc không có điện, đo điện áp và xử lý các sự cố điện cơ bản. FLUKE 114 nổi bật với khả năng đo điện áp AC True-RMS, điện áp DC, điện trở, thông mạch và chế độ Auto-V/LoZ giúp tự nhận biết AC/DC đồng thời hạn chế ảnh hưởng của điện áp ảo.

Fluke là thương hiệu thiết bị đo lường chuyên nghiệp của Hoa Kỳ, được thành lập từ năm 1948. Các thiết bị Fluke được sử dụng rộng rãi trong bảo trì điện, điện công nghiệp, kiểm tra hệ thống điện tòa nhà, sản xuất và dịch vụ kỹ thuật. Theo thông tin sản phẩm, phiên bản FLUKE 114 này có xuất xứ Trung Quốc.

Khác với một số model đa năng hơn trong cùng dòng, FLUKE 114 được tối ưu cho các phép đo điện áp và kiểm tra mạch cơ bản. Máy không có cổng A dành cho đo dòng trực tiếp, nhờ đó giao diện kết nối đơn giản và phù hợp với kỹ thuật viên cần một thiết bị kiểm tra điện nhanh, gọn và dễ sử dụng.

Ưu điểm và tính năng nổi bật của FLUKE 114

• Đo điện áp AC True-RMS giúp xác định giá trị hiệu dụng của điện áp xoay chiều, phù hợp hơn với các dạng sóng không hoàn toàn hình sin so với phương pháp đo trung bình thông thường.
• Auto-V/LoZ tự động nhận biết điện áp AC hoặc DC và sử dụng trở kháng đầu vào thấp để giảm ảnh hưởng của điện áp cảm ứng, hay còn gọi là điện áp ảo, thường gặp trên dây dẫn chạy song song hoặc mạch đang hở.
• Màn hình số 6000 counts kết hợp thanh biểu đồ analog giúp người sử dụng theo dõi giá trị và sự thay đổi của tín hiệu thuận tiện.
• Đèn nền LED trắng hỗ trợ quan sát kết quả khi làm việc trong tủ điện, phòng kỹ thuật hoặc khu vực thiếu sáng.
• Chức năng Min/Max/Average hỗ trợ ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình khi cần theo dõi biến động điện áp hoặc điện trở.
• Cho phép lựa chọn thang đo tự động hoặc thủ công tùy theo yêu cầu kiểm tra.
• Chức năng Hold giúp giữ kết quả trên màn hình để thuận tiện đọc và ghi chép.
• Thiết kế nhỏ gọn, thích hợp thao tác bằng một tay và mang theo khi bảo trì hiện trường.
• Đạt cấp an toàn đo lường CAT III 600 V, phù hợp với nhiều công việc kiểm tra hệ thống phân phối điện hạ áp trong phạm vi cấp đo tương ứng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp tối đa giữa đầu vào và đất	600 V
Cấp an toàn đo lường	CAT III 600 V
Màn hình số	6000 counts, cập nhật 4 lần/giây
Thanh biểu đồ	33 đoạn, cập nhật 32 lần/giây
Điện áp DC	600,0 mV; 6,000 V; 60,00 V; 600,0 V
Điện áp AC True-RMS	600,0 mV; 6,000 V; 60,00 V; 600,0 V
Auto-V/LoZ	Đến 600,0 V; trở kháng đầu vào danh định khoảng 3 kΩ
Dải điện trở	600,0 Ω đến 40,00 MΩ
Thông mạch	Còi bật dưới 20 Ω, tắt trên 250 Ω; phát hiện hở hoặc chập từ 500 µs trở lên
Nguồn cấp	Pin kiềm 9 V, IEC 6LR61
Thời lượng pin điển hình	Khoảng 400 giờ khi không sử dụng đèn nền
Nhiệt độ hoạt động	-10 °C đến +50 °C
Kích thước	167 × 84 × 46 mm
Khối lượng	Khoảng 550 g
Bảo hành của nhà sản xuất	3 năm

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 114

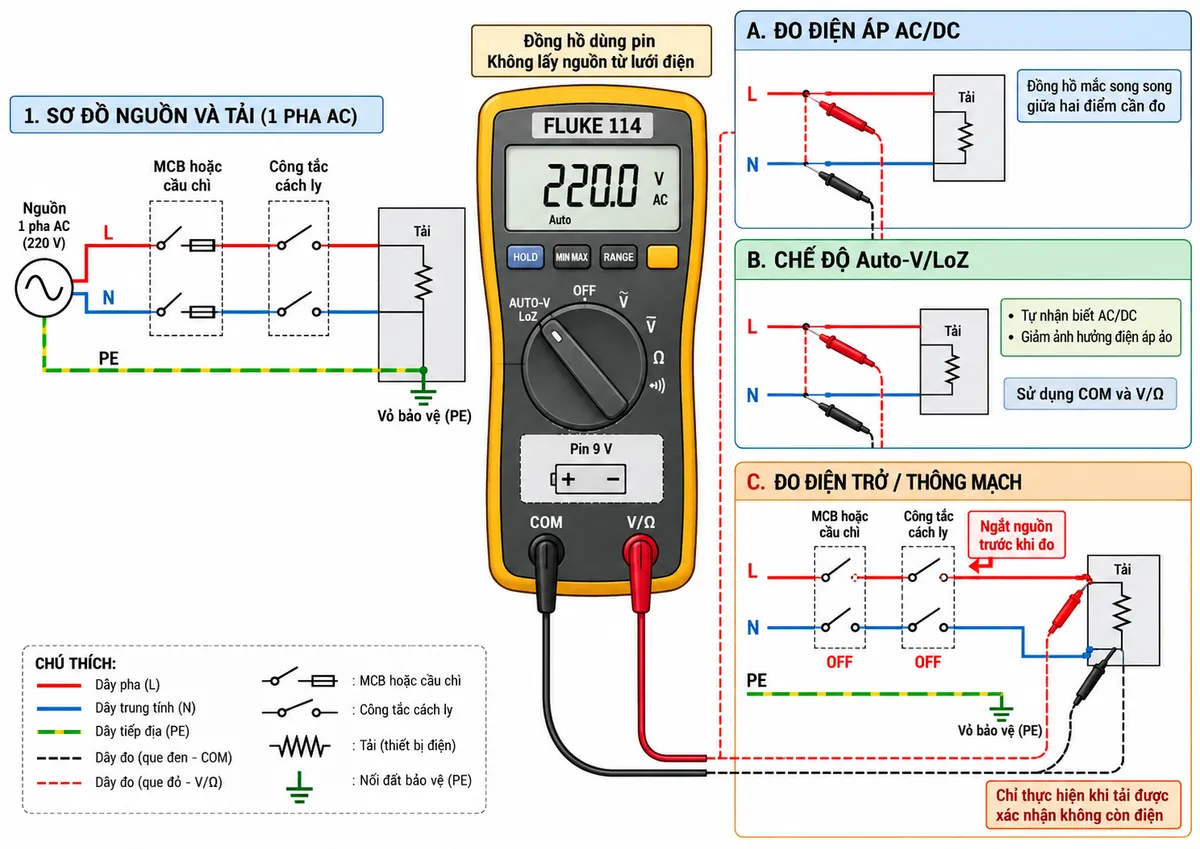

Đo điện áp AC và DC

Với phép đo điện áp, FLUKE 114 sử dụng hai đầu vào COM và V/Ω. Que đo màu đen được nối vào COM, que đỏ nối vào V/Ω, sau đó hai que đo được đặt song song giữa hai điểm cần kiểm tra. Khi đo AC, mạch xử lý True-RMS xác định giá trị hiệu dụng của tín hiệu; khi đo DC, đồng hồ xử lý thành phần một chiều và hiển thị cả cực tính của điện áp.

Auto-V/LoZ và kiểm tra điện áp ảo

Chế độ AutoVolt kết hợp LoZ cho phép máy tự xác định tín hiệu đang đo là AC hay DC. Đồng thời, trở kháng đầu vào thấp tạo tải lớn hơn so với chế độ đo điện áp thông thường, nhờ đó các điện áp xuất hiện do ghép điện dung giữa những dây dẫn gần nhau có xu hướng bị triệt giảm. Tính năng này đặc biệt hữu ích khi kỹ thuật viên cần xác định một dây dẫn thực sự đang mang điện hay chỉ xuất hiện điện áp cảm ứng.

Đo điện trở và kiểm tra thông mạch

Khi đo điện trở và thông mạch, nguồn điện của mạch cần được ngắt và xác nhận không còn điện áp trước khi kết nối que đo. Đồng hồ sử dụng nguồn thử nội bộ qua đối tượng cần kiểm tra, đo phản hồi của mạch rồi tính toán điện trở. Ở chế độ thông mạch, tín hiệu âm thanh giúp kỹ thuật viên xác định nhanh tình trạng dây dẫn, tiếp điểm, cầu chì hoặc kết nối mà không phải liên tục quan sát màn hình.

Ứng dụng thực tế

Đồng hồ đo điện cho bảo trì và xử lý sự cố này phù hợp để kiểm tra nguồn tại ổ cắm, tủ điện, thiết bị điện dân dụng và thương mại, xác định dây có điện, kiểm tra sụt hoặc mất điện áp, kiểm tra dây dẫn và tiếp điểm, cũng như kiểm tra nhanh trạng thái thông mạch trong quá trình bảo trì.

FLUKE 114 đặc biệt phù hợp với công việc kiểm tra kiểu go/no-go, nơi kỹ thuật viên cần nhanh chóng xác định điện áp có thực sự tồn tại tại điểm đo hay không. Do model này không có đầu vào A để đo dòng trực tiếp, khi yêu cầu đo dòng điện cần sử dụng thiết bị hoặc phụ kiện đo phù hợp với phương pháp được nhà sản xuất cho phép.

Cam kết và nơi mua Đồng hồ vạn năng FLUKE 114

Khi lựa chọn FLUKE 114 chính hãng, người dùng nên ưu tiên đúng model, phụ kiện phù hợp và nguồn hàng có thông tin rõ ràng để đảm bảo độ tin cậy trong quá trình kiểm tra hệ thống điện.

Quý khách có nhu cầu mua Đồng hồ vạn năng True-RMS FLUKE 114, tư vấn lựa chọn thiết bị đo Fluke hoặc kiểm tra cấu hình sản phẩm có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

FLUKE 114 có đo được điện áp AC và DC không?

Có. FLUKE 114 đo được điện áp AC True-RMS và điện áp DC. Máy còn có chế độ Auto-V/LoZ tự động xác định AC hoặc DC tại điểm đo.

FLUKE 114 có đo dòng điện trực tiếp được không?

Không. Model FLUKE 114 không có cổng A dành cho phép đo dòng trực tiếp. Đây là điểm khác biệt quan trọng so với một số model khác trong dòng Fluke 110 Series.

Chức năng LoZ trên FLUKE 114 dùng để làm gì?

LoZ giúp hạn chế điện áp ảo bằng cách sử dụng trở kháng đầu vào thấp hơn chế độ đo điện áp thông thường. Nhờ đó kỹ thuật viên có thể phân biệt tốt hơn giữa điện áp thực của nguồn và điện áp cảm ứng do ghép điện dung.

FLUKE 114 có dùng để kiểm tra thông mạch không?

Có. Đồng hồ có chức năng kiểm tra thông mạch bằng còi, hữu ích khi kiểm tra dây dẫn, tiếp điểm và các đường kết nối. Phải ngắt nguồn và xác nhận mạch không còn điện trước khi sử dụng chức năng này.

FLUKE 114 có phù hợp sử dụng trong tủ điện không?

Có, khi điều kiện đo nằm trong giới hạn kỹ thuật và cấp an toàn của thiết bị. CAT III 600 V cho phép FLUKE 114 đáp ứng nhiều công việc đo kiểm trên hệ thống phân phối điện hạ áp thuộc phạm vi cấp đo tương ứng.

FLUKE 114 sử dụng nguồn điện nào?

Máy hoạt động bằng pin 9 V bên trong và không lấy nguồn nuôi từ mạch điện đang đo. Điều này cho phép thiết bị hoạt động độc lập khi kiểm tra điện áp, điện trở và thông mạch.

Khi nào nên sử dụng chế độ Auto-V/LoZ thay vì chế độ đo điện áp thông thường?

Nên sử dụng Auto-V/LoZ khi cần xác định nhanh tín hiệu là AC hay DC hoặc khi nghi ngờ điểm đo xuất hiện điện áp cảm ứng. Với các phép đo cần trở kháng đầu vào cao để hạn chế tải lên mạch, nên lựa chọn chế độ đo điện áp thông thường phù hợp.
