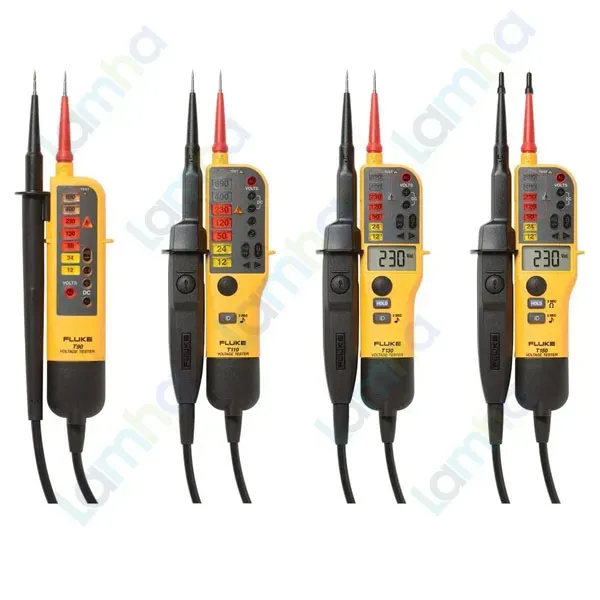

Máy đo điện áp và kiểm tra thông mạch FLUKE T150

Máy đo điện áp và kiểm tra thông mạch FLUKE T150 – thiết bị kiểm tra điện hai cực chuyên nghiệp

Máy đo điện áp và kiểm tra thông mạch FLUKE T150 là thiết bị kiểm tra điện hai cực dành cho kỹ thuật viên điện công nghiệp, thương mại và dân dụng. Model FLUKE T150 kết hợp kiểm tra điện áp AC/DC, thông mạch, điện trở, nhận biết cực tính, xác định pha một cực, kiểm tra thứ tự pha và chức năng tải chuyển đổi trong một thiết bị cầm tay gọn nhẹ.

Fluke là thương hiệu thiết bị đo lường có nguồn gốc từ Mỹ, được sử dụng rộng rãi trong bảo trì và kiểm tra an toàn điện. FLUKE T150 được công bố có xuất xứ Great Britain/UK và được thiết kế theo tiêu chuẩn IEC EN 61243-3:2014 dành cho thiết bị kiểm tra điện áp hai cực.

Điểm nổi bật của T150 là khả năng đưa ra kết quả bằng nhiều hình thức gồm thang LED, màn hình LCD, âm báo và phản hồi rung khi sử dụng tải chuyển đổi, giúp người vận hành nhận biết trạng thái điện nhanh trong nhiều điều kiện làm việc khác nhau.

Ưu điểm và tính năng nổi bật của FLUKE T150

Kiểm tra điện áp AC/DC đến 690 V

FLUKE T150 kiểm tra điện áp AC/DC bằng hai đầu dò, với dải hiển thị LCD từ 6 V đến 690 V. Thang LED có đèn nền hỗ trợ nhận biết nhanh các mức điện áp danh định, đồng thời thiết bị có chỉ báo điện áp nguy hiểm vượt giới hạn ELV.

Bốn hình thức nhận biết trạng thái điện áp

Người dùng có thể nhận kết quả qua LED, LCD, âm thanh và rung. Việc kết hợp nhiều phương thức cảnh báo giúp kỹ thuật viên thuận tiện hơn khi làm việc ở khu vực thiếu sáng, môi trường ồn hoặc những vị trí khó quan sát trực tiếp màn hình.

Kiểm tra thông mạch và đo điện trở

T150 hỗ trợ kiểm tra thông mạch bằng chỉ báo trực quan và còi báo, đồng thời có chức năng đo điện trở riêng đến 1999 Ω trên màn hình LCD. Đây là điểm khác biệt đáng chú ý của T150 so với các model thấp hơn trong cùng dòng.

Tải chuyển đổi giúp giảm ảnh hưởng điện áp ảo

Hai nút tải cho phép kích hoạt chế độ trở kháng thấp, giúp làm suy giảm điện áp cảm ứng do ghép điện dung hoặc cảm ứng trên dây dẫn. Khi nhấn đồng thời hai nút tải, dòng thử tăng và đầu dò chỉ thị có phản hồi rung để báo chế độ tải đang hoạt động.

Hỗ trợ kiểm tra RCD

Khi kiểm tra điện áp giữa pha và PE, chế độ tải chuyển đổi có thể tạo dòng đủ lớn để kiểm tra tác động RCD phù hợp. Chức năng này phải được sử dụng đúng quy trình vì việc kích hoạt tải có thể làm RCD 10 mA hoặc 30 mA tác động trên hệ thống 230 V.

Kiểm tra thứ tự pha và nhận biết dây pha

T150 hỗ trợ chỉ thị thứ tự pha trên hệ thống ba pha và kiểm tra pha một cực để nhận biết nhanh dây dẫn có điện áp AC. Kiểm tra pha một cực chỉ là chức năng hỗ trợ nhận diện và không thay thế phép kiểm tra điện áp hai cực khi cần xác nhận trạng thái có điện hay mất điện.

Màn hình LCD có đèn nền và HOLD

Màn hình LCD có đèn nền hiển thị giá trị điện áp hoặc điện trở, trong khi chức năng HOLD giữ lại kết quả để người dùng đọc thuận tiện sau khi rời vị trí đo. Thang LED phía trước cũng được chiếu sáng để tăng khả năng quan sát.

Thiết kế an toàn và bền bỉ

Thiết bị đạt CAT III 690 V / CAT IV 600 V và cấp bảo vệ IP64. Dây đo cách điện kép, đầu dò có tấm chắn ngón tay và phụ kiện bảo vệ đầu kim giúp đáp ứng tốt các công việc kiểm tra điện hiện trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp AC/DC	6 V đến 690 V
Kiểm tra thông mạch	0 đến 400 kΩ
Đo điện trở	0 đến 1999 Ω
Độ phân giải đo điện trở	1 Ω
Tần số làm việc	0 / 40 đến 400 Hz
Kiểm tra thứ tự pha	100 V đến 690 V
Thời gian đáp ứng chỉ báo LED	Dưới 0,5 giây
Trở kháng đầu vào chế độ thường	Khoảng 200 kΩ
Trở kháng khi kích hoạt tải	Khoảng 7 kΩ
Dòng tải tại 230 V	Khoảng 30 mA khi nhấn hai nút tải
Cấp an toàn	CAT III 690 V / CAT IV 600 V
Cấp bảo vệ	IP64
Tiêu chuẩn thiết kế	IEC EN 61243-3:2014
Nguồn cấp	2 pin AAA

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE T150

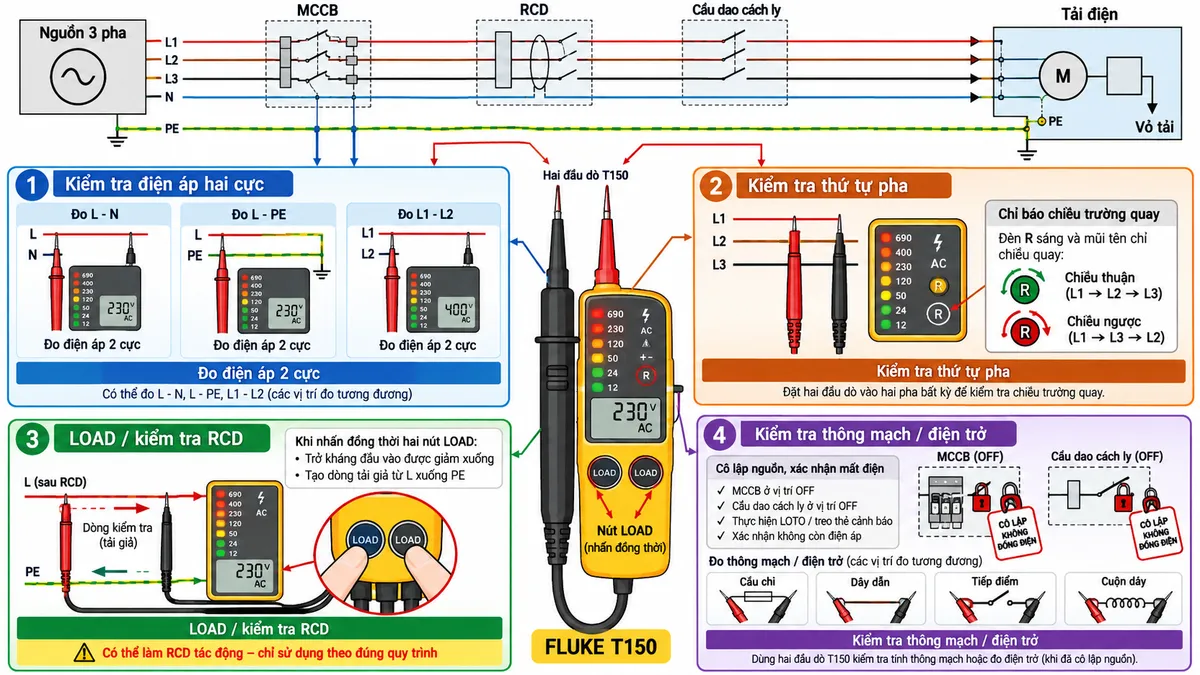

Nguyên tắc kết nối khi kiểm tra điện áp

Để kiểm tra điện áp hai cực, hai đầu dò của FLUKE T150 được đặt vào hai điểm cần kiểm tra, chẳng hạn L-N, L-PE hoặc L1-L2. Thiết bị tự nhận biết điện áp và hiển thị trạng thái trên thang LED; với T150, giá trị điện áp còn được hiển thị trên màn hình LCD.

Khi kiểm tra hệ thống ba pha, hai đầu dò có thể được sử dụng giữa các pha để kiểm tra điện áp và hỗ trợ xác định thứ tự pha. Với phép đo thông mạch hoặc điện trở, mạch cần được ngắt nguồn và xác nhận không còn điện áp trước khi đặt hai đầu dò lên phần tử cần kiểm tra.

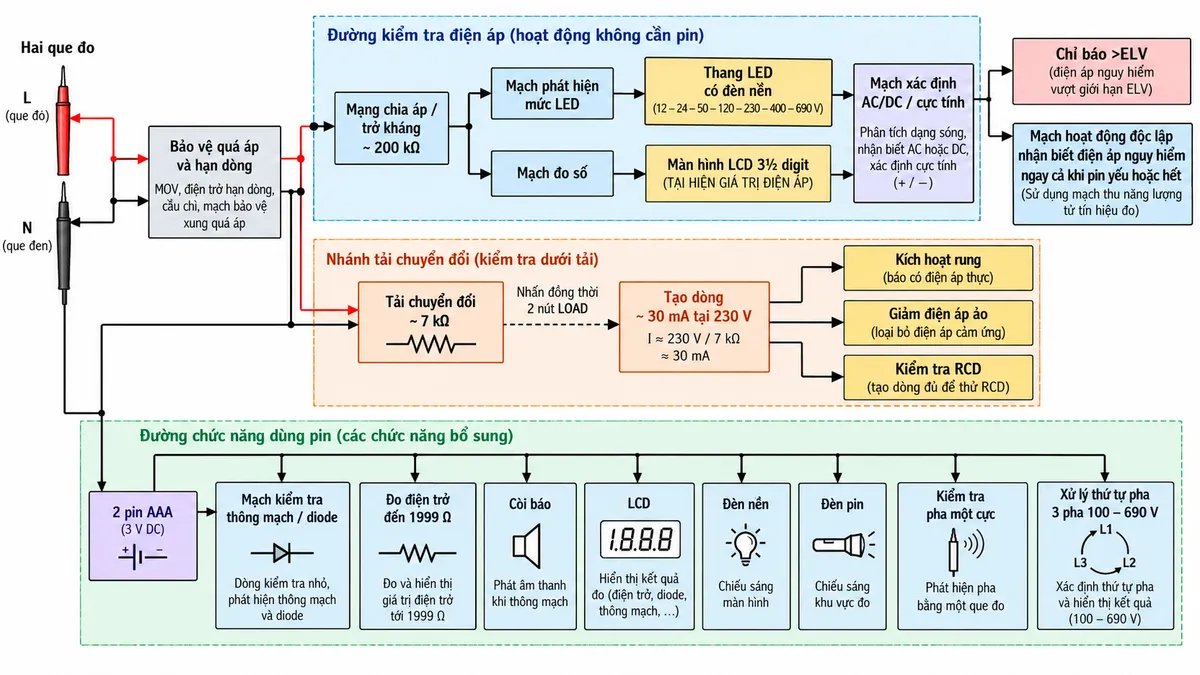

Nguyên lý nhận biết điện áp

Điện áp giữa hai đầu dò đi qua mạch bảo vệ và mạng chia áp trước khi được đưa tới các mạch phát hiện mức. Thang LED cung cấp chỉ thị trực quan theo các mức điện áp, trong khi mạch đo số của T150 xử lý tín hiệu để hiển thị giá trị trên LCD.

Nguyên lý kiểm tra thông mạch và diode

Trong trạng thái không có điện áp ngoài, nguồn pin bên trong tạo một tín hiệu thử qua đối tượng. Khi đường dẫn có tính thông mạch, thiết bị kích hoạt chỉ báo và còi báo nếu âm thanh được bật. Cùng đường đo này cũng hỗ trợ kiểm tra chiều dẫn của diode.

Nguyên lý đo điện trở

Khi kích hoạt chức năng đo điện trở, T150 sử dụng nguồn thử nội bộ, đo đáp ứng của phần tử rồi tính giá trị điện trở để hiển thị trên LCD. Chức năng đo điện trở tự tắt sau một khoảng thời gian nhằm tiết kiệm pin.

Nguyên lý tải chuyển đổi

Ở chế độ bình thường, thiết bị sử dụng trở kháng đầu vào cao hơn để hạn chế dòng lấy từ mạch. Khi hai nút tải được nhấn đồng thời, một nhánh trở kháng thấp được đưa vào giữa hai đầu dò, làm tăng dòng thử và giúp giảm ảnh hưởng của điện áp cảm ứng hoặc điện áp ảo.

Nguyên lý kiểm tra thứ tự pha

T150 phân tích quan hệ pha của điện áp trên hệ thống ba pha để xác định chiều trường quay. Kết quả được hiển thị bằng ký hiệu chỉ thị chiều quay, hỗ trợ kỹ thuật viên kiểm tra nguồn cấp trước khi đấu nối động cơ và thiết bị ba pha.

Ứng dụng thực tế

• Kiểm tra có điện hoặc mất điện trên tủ điện và mạch phân phối.
• Kiểm tra điện áp giữa pha, trung tính và PE.
• Kiểm tra nguồn một pha và ba pha trong công nghiệp.
• Xác định thứ tự pha trước khi vận hành động cơ.
• Kiểm tra thông mạch của dây dẫn, cầu chì, công tắc và relay.
• Đo điện trở thấp của linh kiện và mạch điện.
• Nhận biết nhanh dây pha bằng chức năng kiểm tra pha một cực.
• Giảm ảnh hưởng của điện áp ảo bằng chế độ tải chuyển đổi.
• Hỗ trợ kiểm tra hoạt động của RCD theo đúng quy trình kỹ thuật.

Cam kết và nơi mua Máy đo điện áp và kiểm tra thông mạch FLUKE T150

Khách hàng cần trang bị FLUKE T150 chính hãng cho công việc kiểm tra điện áp, xác nhận trạng thái mạch, kiểm tra thông mạch và bảo trì hệ thống điện có thể liên hệ thietbicodien để được tư vấn lựa chọn thiết bị và phụ kiện phù hợp.

Mua Máy đo điện áp và kiểm tra thông mạch FLUKE T150 chính hãng tại thietbicodien để được hỗ trợ thông tin kỹ thuật, tư vấn ứng dụng và báo giá theo nhu cầu thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE T150 kiểm tra được điện áp tối đa bao nhiêu?

FLUKE T150 kiểm tra điện áp AC/DC đến 690 V, phù hợp với nhiều hệ thống điện dân dụng, thương mại và công nghiệp trong giới hạn cấp an toàn của thiết bị.

FLUKE T150 có đo điện trở không?

Có. T150 có chức năng đo điện trở đến 1999 Ω và hiển thị kết quả trên màn hình LCD.

FLUKE T150 có kiểm tra thông mạch được không?

Có. Thiết bị hỗ trợ kiểm tra thông mạch bằng chỉ báo hình ảnh và âm thanh, phù hợp để kiểm tra dây dẫn, cầu chì, công tắc, relay và nhiều phần tử điện khác sau khi đã xác nhận mạch không còn điện áp.

T150 có thể kiểm tra thứ tự pha ba pha không?

Có. Thiết bị có chỉ báo chiều trường quay cho hệ thống ba pha trong phạm vi điện áp phù hợp, hỗ trợ kiểm tra nguồn trước khi đấu nối động cơ và tải ba pha.

Chế độ tải chuyển đổi trên FLUKE T150 dùng để làm gì?

Switchable Load làm giảm trở kháng đầu vào và tăng dòng thử, qua đó hỗ trợ loại bỏ ảnh hưởng của điện áp cảm ứng hoặc điện áp ảo và có thể được sử dụng trong kiểm tra RCD theo hướng dẫn của nhà sản xuất.

FLUKE T150 có thể kiểm tra điện áp khi pin hết không?

Thiết kế của dòng T150 hỗ trợ nhận biết sự hiện diện của điện áp bằng hệ thống chỉ báo độc lập ngay cả trong trường hợp pin bị xả. Tuy nhiên người dùng vẫn phải thực hiện quy trình tự kiểm tra thiết bị trước và sau khi sử dụng theo hướng dẫn an toàn.

FLUKE T150 có màn hình LCD không?

Có. T150 trang bị màn hình LCD có đèn nền để hiển thị điện áp và điện trở, đồng thời vẫn có thang LED riêng để nhận biết các mức điện áp.

FLUKE T150 có phù hợp với môi trường công nghiệp không?

Có. Với CAT III 690 V / CAT IV 600 V và IP64, T150 được thiết kế cho nhiều công việc kiểm tra điện trong môi trường công nghiệp, thương mại và dân dụng khi sử dụng đúng quy trình an toàn.
