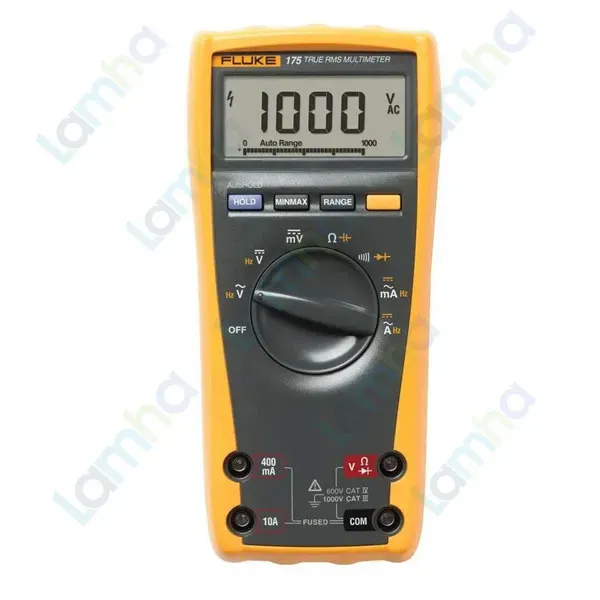

Đồng hồ vạn năng True-RMS FLUKE 175

Đồng hồ vạn năng True-RMS FLUKE 175 – thiết bị đo đa năng cho điện công nghiệp

Đồng hồ vạn năng True-RMS FLUKE 175 là đồng hồ đo điện kỹ thuật số thuộc dòng Fluke 170 Series, được thiết kế cho công việc kiểm tra, bảo trì và xử lý sự cố hệ thống điện, điện cơ và thiết bị công nghiệp. Model FLUKE 175 hỗ trợ đo điện áp, dòng điện AC/DC, điện trở, điện dung, tần số, thông mạch và diode; đồng thời sử dụng công nghệ True-RMS để đo chính xác hơn các tín hiệu AC có dạng sóng không thuần sin.

Fluke là thương hiệu thiết bị đo có nguồn gốc từ Hoa Kỳ, được sử dụng rộng rãi trong lĩnh vực điện, điện tử, bảo trì công nghiệp và kiểm định kỹ thuật. FLUKE 175 hướng đến kỹ thuật viên cần một đồng hồ vạn năng bền, thao tác trực quan và đáp ứng mức an toàn cao khi làm việc trên hệ thống điện công nghiệp.

Ưu điểm và tính năng nổi bật của FLUKE 175

Điểm nổi bật của FLUKE 175 là khả năng đo điện áp và dòng điện AC True-RMS. Công nghệ này giúp thiết bị xác định giá trị hiệu dụng của tín hiệu AC chính xác hơn khi làm việc với các dạng sóng bị méo do tải điện tử, bộ nguồn chuyển mạch hoặc thiết bị điều khiển công suất.

• Đo điện áp AC/DC và dòng điện AC/DC phục vụ kiểm tra nguồn, tải và mạch điều khiển.
• Hỗ trợ đo điện trở, điện dung, tần số, kiểm tra thông mạch và diode.
• Màn hình số 6000 counts giúp quan sát kết quả với độ phân giải phù hợp cho nhiều công việc bảo trì điện.
• Có cả chế độ chọn thang tự động và chọn thang thủ công.
• Chức năng Display Hold và Auto Hold hỗ trợ giữ giá trị đo để người vận hành dễ đọc kết quả tại vị trí khó quan sát.
• Min/Max/Average hỗ trợ ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình theo dõi tín hiệu.
• Chế độ làm mượt giúp ổn định hiển thị khi tín hiệu đầu vào thay đổi nhanh.
• Cảnh báo dây đo và cảnh báo điện áp nguy hiểm giúp hỗ trợ thao tác đo an toàn hơn.
• Thiết kế vỏ bảo vệ tích hợp phù hợp với môi trường bảo trì và sử dụng công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp DC tối đa	1000 V
Độ chính xác điện áp DC tốt nhất	±(0,15% + 2 counts)
Điện áp AC tối đa	1000 V
Độ chính xác điện áp AC tốt nhất	±(1,0% + 3 counts)
Dòng điện AC/DC tối đa	10 A
Điện trở tối đa	50 MΩ
Điện dung tối đa	10.000 µF
Tần số tối đa	100 kHz
Độ phân giải hiển thị	6000 counts
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Nhiệt độ hoạt động	-10°C đến +50°C
Nguồn cấp	Pin kiềm 9 V
Thời lượng pin điển hình	Khoảng 200 giờ
Kích thước	43 x 90 x 185 mm
Khối lượng	Khoảng 420 g

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 175

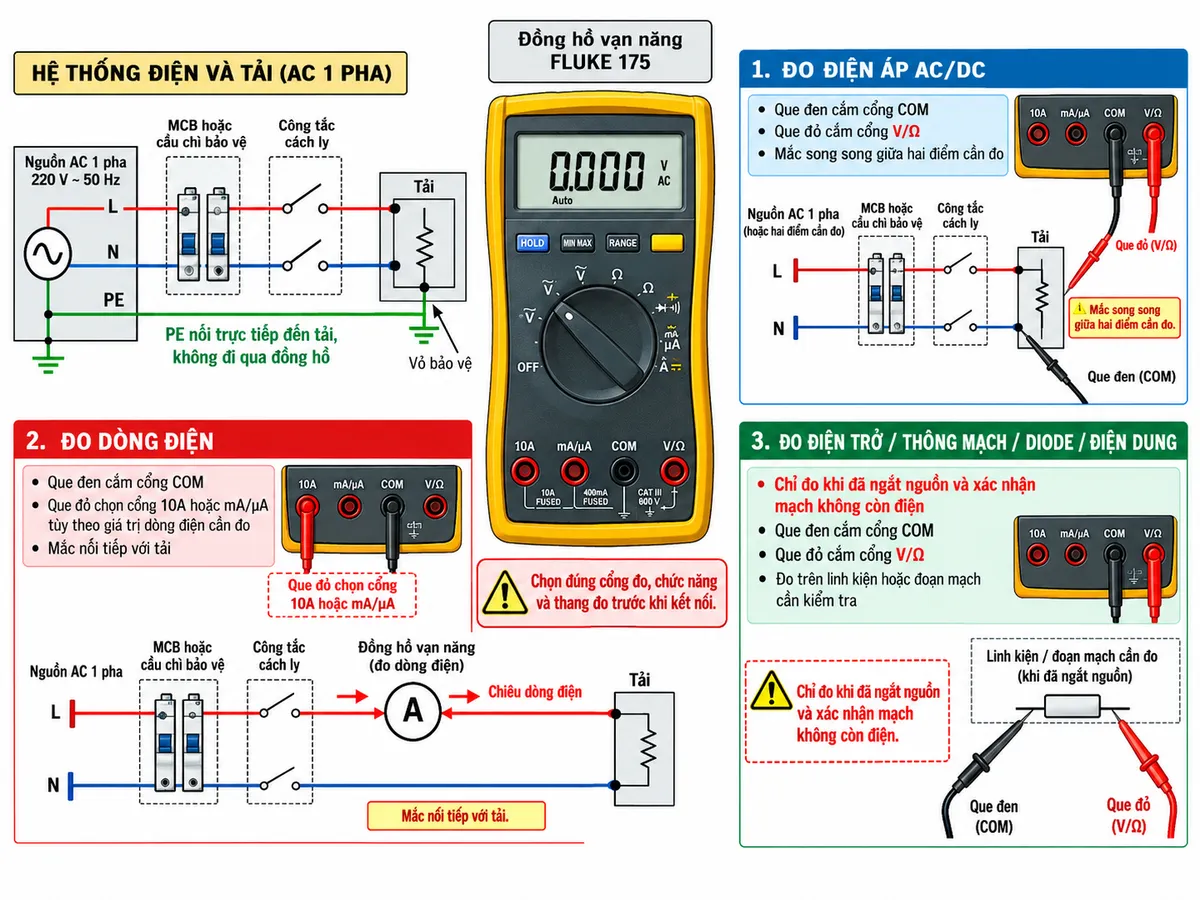

Nguyên lý đo điện áp

Khi đo điện áp, hai que đo được nối song song với hai điểm cần kiểm tra. Điện áp đầu vào đi qua mạch bảo vệ và mạch xử lý tín hiệu bên trong đồng hồ trước khi được chuyển đổi thành dữ liệu số để hiển thị. Với điện áp AC, mạch đo True-RMS xử lý tín hiệu để xác định giá trị hiệu dụng, giúp thiết bị phù hợp với cả dạng sóng hình sin và nhiều dạng sóng AC bị biến dạng.

Nguyên lý đo dòng điện

Khi đo dòng, FLUKE 175 phải được mắc nối tiếp với tải thông qua cổng dòng điện thích hợp. Dòng điện đi qua mạch đo và phần tử shunt bên trong, tạo ra tín hiệu tỷ lệ với dòng cần đo. Tín hiệu này được xử lý và chuyển đổi thành giá trị hiển thị trên màn hình. Người sử dụng cần chọn đúng cổng đo, đúng chức năng và không vượt quá giới hạn của đồng hồ.

Đo điện trở, thông mạch và diode

Ở chế độ đo điện trở, đồng hồ sử dụng nguồn thử nội bộ để xác định điện trở của linh kiện hoặc đường dây. Chế độ kiểm tra thông mạch hỗ trợ phát hiện nhanh dây dẫn, cầu chì, tiếp điểm hoặc mối nối bị đứt. Chức năng diode cung cấp điện áp thử để kiểm tra đặc tính dẫn theo chiều thuận của linh kiện bán dẫn. Các phép đo này cần được thực hiện khi mạch đã được ngắt khỏi nguồn điện.

Đo điện dung và tần số

Khả năng đo điện dung giúp kỹ thuật viên kiểm tra tụ điện trong hệ thống điện và điện tử. Chức năng đo tần số đến 100 kHz hữu ích khi đánh giá tín hiệu AC hoặc kiểm tra các mạch có tần số biến đổi trong phạm vi phù hợp với đồng hồ.

Ứng dụng thực tế

Đồng hồ vạn năng công nghiệp FLUKE 175 thích hợp cho kỹ thuật viên điện, nhân viên bảo trì nhà máy, đội vận hành hệ thống và người làm dịch vụ kỹ thuật. Thiết bị có thể được sử dụng để kiểm tra tủ điện, nguồn AC/DC, động cơ, thiết bị điện cơ, hệ thống điều khiển, dây dẫn, cầu chì, tiếp điểm và nhiều mạch điện khác.

Chức năng Min/Max/Average đặc biệt hữu ích khi cần theo dõi sự thay đổi điện áp hoặc dòng điện theo thời gian. Auto Hold và Display Hold hỗ trợ người sử dụng trong các tình huống vị trí đặt que đo khiến việc quan sát màn hình ngay lập tức trở nên khó khăn.

Cam kết và nơi mua Đồng hồ vạn năng True-RMS FLUKE 175

Khi lựa chọn FLUKE 175 chính hãng, người sử dụng nên quan tâm đến đúng model, phụ kiện đi kèm, tình trạng sản phẩm và tài liệu kỹ thuật để bảo đảm thiết bị phù hợp với yêu cầu đo cũng như cấp an toàn của hệ thống.

Để mua Đồng hồ vạn năng True-RMS FLUKE 175 chính hãng và được hỗ trợ lựa chọn thiết bị phù hợp cho công việc đo kiểm điện công nghiệp, khách hàng có thể liên hệ trực tiếp thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 175 có phải là đồng hồ True-RMS không?

Có. FLUKE 175 True-RMS đo giá trị hiệu dụng thực của điện áp và dòng điện AC, phù hợp hơn đồng hồ đáp ứng trung bình khi tín hiệu AC không phải dạng sin lý tưởng.

FLUKE 175 đo được những đại lượng nào?

Thiết bị hỗ trợ đo điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung, tần số, kiểm tra thông mạch và kiểm tra diode. Đây là các chức năng cơ bản cần thiết cho phần lớn công việc kiểm tra và bảo trì điện.

FLUKE 175 có thể đo điện áp 1000 V không?

Có. Theo thông số kỹ thuật của nhà sản xuất, điện áp đo tối đa của thiết bị là 1000 V AC hoặc DC. Tuy nhiên, người sử dụng phải tuân thủ đúng cấp đo, môi trường sử dụng và quy trình an toàn điện tương ứng.

FLUKE 175 có phù hợp sử dụng trong tủ điện công nghiệp không?

Có. Thiết bị đạt CAT III 1000 V và CAT IV 600 V, được thiết kế cho nhiều công việc đo kiểm điện công nghiệp. Việc lựa chọn cấp đo vẫn phải căn cứ vào vị trí thực tế trong hệ thống điện và yêu cầu an toàn của công việc.

FLUKE 175 có đo nhiệt độ không?

Không. Đo nhiệt độ là chức năng có trên FLUKE 179 trong dòng 170 Series. Nếu công việc yêu cầu đo nhiệt độ bằng cặp nhiệt điện bên cạnh các chức năng điện, người dùng nên xem xét model phù hợp với yêu cầu đó.

Chức năng Min/Max/Average trên FLUKE 175 dùng để làm gì?

Chức năng này ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình đo, hỗ trợ phát hiện dao động hoặc thay đổi của điện áp và dòng điện mà phép đọc tức thời có thể bỏ qua.

Khi đo dòng bằng FLUKE 175 cần lưu ý điều gì?

Cần chuyển dây đo sang đúng cổng dòng điện, chọn đúng chức năng và mắc đồng hồ nối tiếp với tải. Không được đặt đồng hồ đang ở chế độ đo dòng trực tiếp song song với nguồn điện vì có thể gây đoản mạch, làm đứt cầu chì bảo vệ hoặc tạo nguy cơ mất an toàn.

Có được đo điện trở hoặc thông mạch khi mạch đang có điện không?

Không. Trước khi đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn, cách ly mạch và xác nhận không còn điện áp nguy hiểm. Với tụ điện, cần bảo đảm tụ đã được xả điện an toàn trước khi thực hiện phép đo.
