Máy đo điện áp và kiểm tra thông mạch FLUKE T130

Máy đo điện áp và kiểm tra thông mạch FLUKE T130 – thiết bị kiểm tra điện hai cực chuyên nghiệp

Máy đo điện áp và kiểm tra thông mạch FLUKE T130 là thiết bị kiểm tra điện hai cực được thiết kế cho công việc xác minh có điện, kiểm tra thông mạch, nhận biết cực tính và kiểm tra thứ tự pha trong hệ thống điện dân dụng, thương mại và công nghiệp. Model FLUKE T130 kết hợp thang LED có đèn nền, màn hình LCD, cảnh báo âm thanh và phản hồi rung để người dùng nhận biết trạng thái điện áp trong nhiều điều kiện làm việc khác nhau.

Fluke là thương hiệu thiết bị đo của Mỹ, được thành lập năm 1948 và có nhiều dòng máy đo điện được sử dụng trong bảo trì, lắp đặt và kiểm tra an toàn điện. FLUKE T130 thuộc dòng Two-Pole Voltage and Continuity Testers, được thiết kế theo IEC EN 61243-3:2014 và có xuất xứ Great Britain/UK theo thông tin sản phẩm của hãng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải điện áp AC/DC	6 V đến 690 V
Kiểm tra thông mạch	0 đến 400 kΩ
Dải tần số	0 / 40 đến 400 Hz
Kiểm tra thứ tự pha	100 V đến 690 V
Trở kháng đầu vào tiêu chuẩn	200 kΩ
Dòng tiêu thụ tại 230 V với trở kháng 200 kΩ	1,15 mA
Dòng tiêu thụ tại 690 V với trở kháng 200 kΩ	3,5 mA
Trở kháng khi nhấn nút tải	7 kΩ
Dòng tiêu thụ khi nhấn nút tải tại 230 V	30 mA
Cấp an toàn đo lường	CAT III 690 V / CAT IV 600 V
Cấp bảo vệ	IP64
Nguồn cấp	2 pin AAA
Trọng lượng	280 g
Kích thước	260 × 70 × 38 mm

Ưu điểm và tính năng nổi bật của FLUKE T130

Máy kiểm tra điện áp hai cực FLUKE T130 được tối ưu cho việc kiểm tra nhanh tại tủ điện, ổ cắm, mạch điều khiển và hệ thống phân phối. Thiết bị cho phép người dùng nhận biết điện áp bằng nhiều hình thức thay vì phụ thuộc vào một màn hình duy nhất.

• Chỉ thị điện áp đa phương thức bằng LED, màn hình LCD, âm báo và rung, hỗ trợ nhận biết nhanh trong môi trường sáng, tối hoặc nhiều tiếng ồn.
• Thang LED có đèn nền và màn hình LCD có đèn nền giúp quan sát kết quả thuận tiện tại tủ điện hoặc khu vực thiếu sáng.
• Display Hold giữ giá trị đang hiển thị để người dùng xem kết quả sau khi rời đầu dò khỏi điểm đo.
• Kiểm tra thông mạch bằng chỉ thị trực quan và âm thanh; âm báo có thể bật hoặc tắt tùy môi trường làm việc.
• Switchable Load cho phép đưa tải bổ sung vào mạch để hỗ trợ loại bỏ ảnh hưởng của điện áp ảo và phục vụ một số thao tác kiểm tra điện chuyên dụng.
• Hỗ trợ nhận biết cực tính DC, kiểm tra pha đơn và chỉ thị thứ tự pha trên hệ thống ba pha.
• Có đèn pin tích hợp hỗ trợ tìm điểm đấu dây trong tủ điện hoặc không gian thiếu sáng.
• Có thể chỉ thị sự hiện diện của điện áp ngay cả khi pin thiết bị đã cạn trong điều kiện chức năng phù hợp.
• Dây đo cách điện kép và thiết kế đầu dò có bộ phận bảo vệ giúp tăng độ bền khi sử dụng thực tế.
• CAT IV 600 V / CAT III 690 V và cấp bảo vệ IP64 phù hợp cho nhiều công việc kiểm tra điện hiện trường.

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE T130

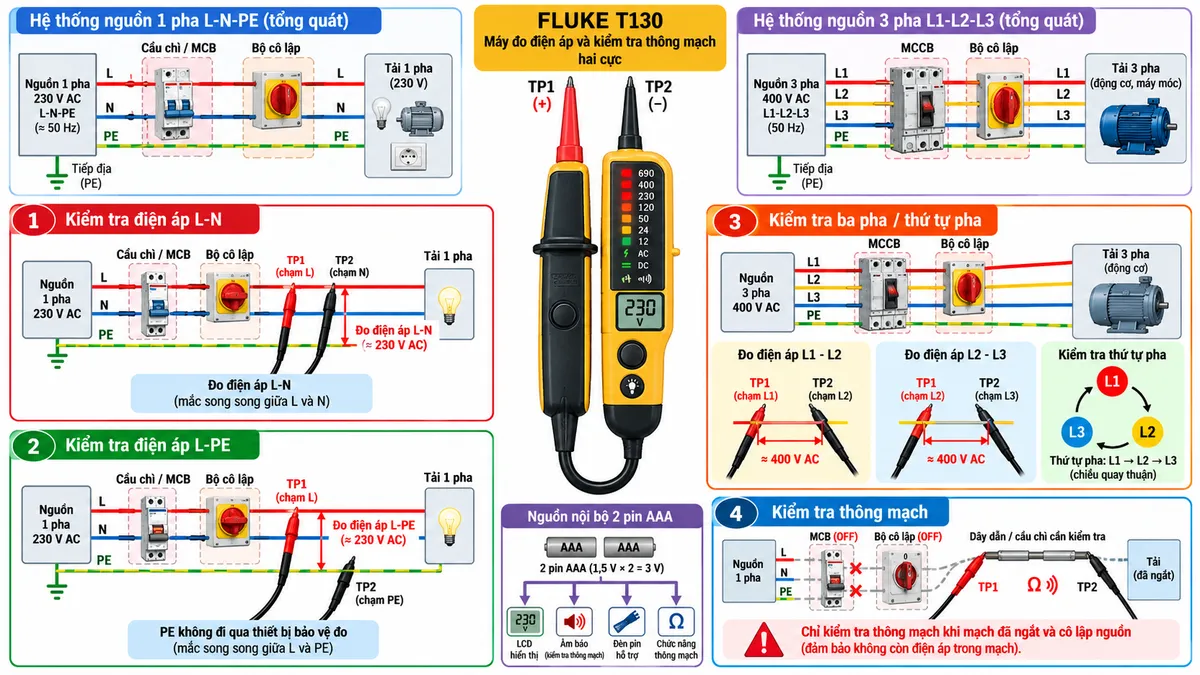

Cách kết nối khi kiểm tra điện áp và thông mạch

FLUKE T130 sử dụng hai đầu dò để kiểm tra chênh lệch điện thế giữa hai điểm. Khi kiểm tra điện áp một pha, hai đầu dò có thể đặt giữa L và N hoặc giữa L và PE theo mục đích kiểm tra. Với hệ thống ba pha, đầu dò được đặt lần lượt giữa các cặp pha để xác định sự hiện diện của điện áp và hỗ trợ kiểm tra thứ tự pha.

Khi kiểm tra thông mạch, phần mạch cần kiểm tra phải được ngắt và cô lập hoàn toàn khỏi nguồn. Hai đầu dò đặt vào hai đầu dây dẫn, cầu chì, tiếp điểm hoặc phần tử cần xác minh; thiết bị sử dụng nguồn pin nội bộ để đánh giá trạng thái dẫn điện và đưa ra chỉ thị bằng LED hoặc âm báo.

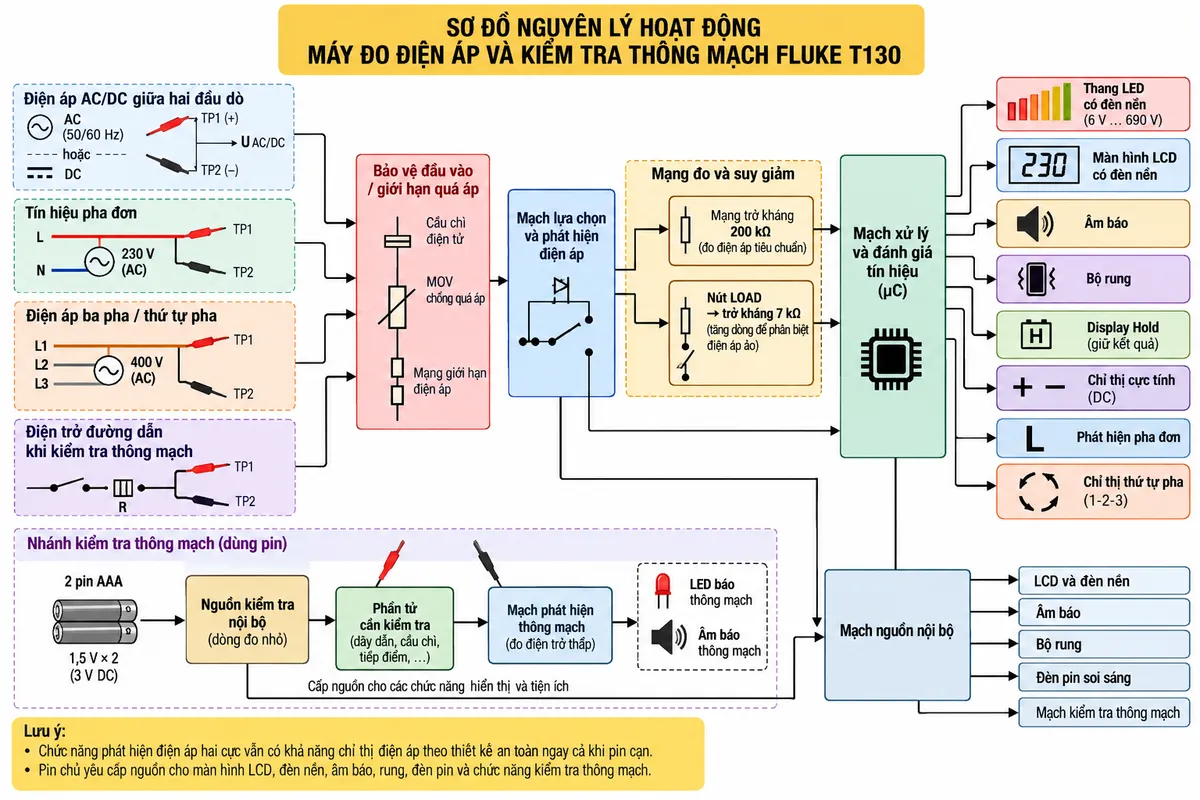

Nguyên lý đo điện áp hai cực

Khi hai đầu dò tiếp xúc với hai điểm có chênh lệch điện thế, FLUKE T130 đưa tín hiệu qua mạng bảo vệ và giới hạn dòng đầu vào. Mạch phát hiện và xử lý xác định mức điện áp, cực tính hoặc trạng thái pha, sau đó điều khiển thang LED, LCD, âm báo và cơ cấu rung tương ứng.

Ở chế độ thông thường, thiết bị có trở kháng đầu vào cao nhằm hạn chế dòng lấy từ mạch. Khi nhấn hai nút tải, trở kháng được giảm xuống, làm tăng dòng tải qua thiết bị. Chức năng này có thể hỗ trợ phân biệt điện áp thực với điện áp cảm ứng hoặc điện áp ảo trong một số mạch.

Nguyên lý kiểm tra thông mạch, pha và thứ tự pha

Trong chế độ kiểm tra thông mạch, nguồn pin bên trong tạo tín hiệu kiểm tra qua phần tử giữa hai đầu dò. Nếu trở kháng nằm trong phạm vi phát hiện, mạch xử lý kích hoạt chỉ thị trực quan và âm thanh. Chức năng này chỉ được sử dụng trên mạch đã mất điện.

Đối với kiểm tra pha đơn, mạch phát hiện trường điện và trạng thái điện áp hỗ trợ xác định dây pha. Trong hệ thống ba pha, chức năng rotary field sử dụng tín hiệu giữa các pha và tham chiếu điện dung với người vận hành để xác định chiều thứ tự pha theo điều kiện sử dụng của thiết bị.

Ứng dụng thực tế của FLUKE T130

Máy kiểm tra điện áp và thông mạch này phù hợp cho kỹ thuật viên điện, nhân sự bảo trì nhà máy, thợ lắp đặt điện và đội ngũ vận hành cần xác minh nhanh trạng thái của mạch trước khi thao tác.

• Kiểm tra có hoặc không có điện áp trên dây dẫn, ổ cắm, cầu đấu và tủ điện.
• Xác định điện áp AC hoặc DC trong phạm vi làm việc của thiết bị.
• Kiểm tra cực tính trên mạch DC.
• Kiểm tra thông mạch của dây dẫn, cầu chì và tiếp điểm sau khi đã cô lập nguồn.
• Phát hiện dây pha trong các ứng dụng phù hợp.
• Kiểm tra thứ tự pha của hệ thống điện ba pha.
• Hỗ trợ nhận biết điện áp ảo bằng chức năng tải chuyển mạch.
• Kiểm tra nhanh trước công tác bảo trì, đấu nối và sửa chữa hệ thống điện.

Cam kết và nơi mua máy đo điện áp FLUKE T130

Khi lựa chọn FLUKE T130 chính hãng, người mua nên kiểm tra đúng model, tình trạng hai đầu dò, dây nối, bộ bảo vệ đầu dò và phụ kiện đi kèm. Đây là thiết bị phục vụ kiểm tra an toàn điện nên việc sử dụng đúng cấp đo, đúng quy trình cô lập nguồn và đúng hướng dẫn của nhà sản xuất là đặc biệt quan trọng.

Để mua Máy đo điện áp và kiểm tra thông mạch FLUKE T130 chính hãng, nhận tư vấn kỹ thuật và báo giá phù hợp với nhu cầu kiểm tra điện thực tế, hãy liên hệ thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE T130 dùng để làm gì?

FLUKE T130 là máy kiểm tra điện hai cực dùng để xác định điện áp AC/DC, kiểm tra thông mạch, nhận biết cực tính, phát hiện pha đơn và kiểm tra thứ tự pha trong các hệ thống điện phù hợp.

FLUKE T130 đo được điện áp bao nhiêu?

Thiết bị hỗ trợ kiểm tra điện áp AC/DC từ 6 V đến 690 V, phù hợp cho nhiều hệ thống điện hạ áp dân dụng, thương mại và công nghiệp.

FLUKE T130 có màn hình LCD không?

Có. FLUKE T130 được trang bị màn hình LCD có đèn nền đồng thời có thang LED, âm báo và phản hồi rung để hỗ trợ nhận biết điện áp theo nhiều cách.

FLUKE T130 có đo điện trở như T150 không?

Không. T130 có chức năng kiểm tra thông mạch nhưng không có chức năng đo điện trở số chuyên dụng như T150. Nếu cần đọc trực tiếp giá trị điện trở, người dùng nên lựa chọn thiết bị có chức năng đo ohm phù hợp.

Nút LOAD trên FLUKE T130 có tác dụng gì?

Switchable Load làm giảm trở kháng đầu vào và tăng dòng lấy từ mạch trong thời gian thao tác, giúp hỗ trợ nhận biết điện áp ảo hoặc điện áp cảm ứng trong một số tình huống kiểm tra.

FLUKE T130 có kiểm tra thứ tự pha ba pha không?

Có. Thiết bị hỗ trợ chỉ thị thứ tự pha trong phạm vi điện áp phù hợp, giúp kỹ thuật viên kiểm tra chiều pha trước khi vận hành động cơ hoặc thiết bị ba pha.

Có thể kiểm tra thông mạch khi mạch đang có điện không?

Không. Khi sử dụng chức năng kiểm tra thông mạch, mạch phải được ngắt, xác minh mất điện và cô lập khỏi nguồn trước khi đặt hai đầu dò lên phần tử cần kiểm tra.

FLUKE T130 có hoạt động khi pin hết không?

Một số chức năng phụ thuộc vào pin, nhưng thiết kế hai cực của T130 cho phép phát hiện sự hiện diện của điện áp ngay cả khi pin đã cạn theo điều kiện hoạt động được nhà sản xuất quy định. Người dùng vẫn nên thay pin khi có cảnh báo pin yếu để sử dụng đầy đủ các chức năng.

FLUKE T130 có phù hợp dùng ngoài hiện trường không?

Có. Thiết bị có cấp bảo vệ IP64, cấp an toàn CAT III 690 V / CAT IV 600 V và thiết kế dây đo bền, phù hợp với nhiều công việc lắp đặt và bảo trì điện tại hiện trường.
