Máy đo điện áp và kiểm tra thông mạch FLUKE T110

Máy đo điện áp và kiểm tra thông mạch FLUKE T110 – thiết bị kiểm tra điện hai cực chuyên nghiệp

Máy đo điện áp và kiểm tra thông mạch FLUKE T110 là thiết bị kiểm tra điện hai cực dành cho kỹ thuật viên lắp đặt, bảo trì và xử lý sự cố hệ thống điện. Model FLUKE T110 hỗ trợ kiểm tra điện áp AC/DC, thông mạch, nhận biết cực tính, kiểm tra pha một cực, xác định thứ tự pha và tải chuyển đổi để hỗ trợ loại bỏ điện áp ảo.

Fluke là thương hiệu thiết bị đo lường có nguồn gốc từ Mỹ, được sử dụng rộng rãi trong lĩnh vực điện công nghiệp và bảo trì chuyên nghiệp. FLUKE T110 được hãng công bố có xuất xứ Great Britain/UK và được thiết kế theo IEC EN 61243-3:2014 dành cho thiết bị kiểm tra điện áp hai cực.

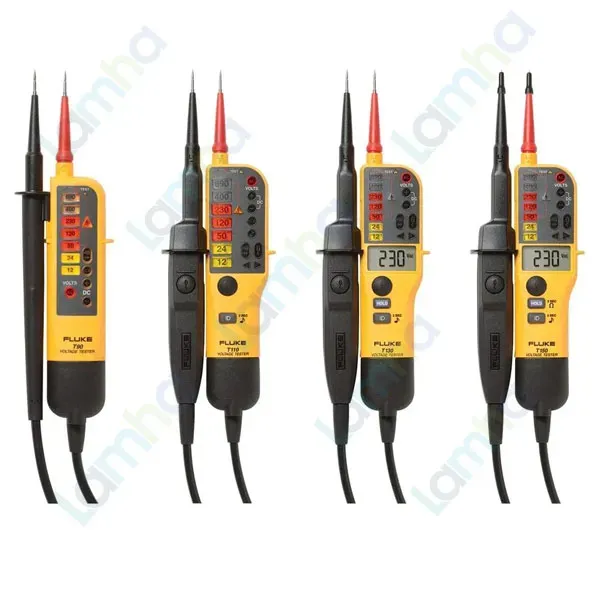

T110 tập trung vào khả năng kiểm tra nhanh tại hiện trường với thang LED có đèn nền, cảnh báo âm thanh, phản hồi rung khi tải hoạt động và đèn pin tích hợp. Khác với T130 và T150, T110 không có màn hình LCD kỹ thuật số và không có chức năng HOLD.

Ưu điểm và tính năng nổi bật của FLUKE T110

Kiểm tra điện áp AC/DC đến 690 V

FLUKE T110 kiểm tra điện áp AC/DC trong phạm vi 12 V đến 690 V bằng hai đầu dò. Thang LED có đèn nền giúp nhận biết nhanh các mức điện áp mà không cần đọc màn hình số.

Kiểm tra thông mạch bằng hình ảnh và âm thanh

T110 hỗ trợ kiểm tra thông mạch với kết quả trực quan và còi báo có thể bật hoặc tắt. Tính năng này thuận tiện khi kiểm tra cầu chì, dây dẫn, tiếp điểm và các đường mạch đã được cô lập nguồn.

Phản hồi rung khi kích hoạt tải

Khi sử dụng hai nút LOAD, thiết bị kích hoạt tải chuyển đổi trở kháng thấp và đồng thời tạo phản hồi rung để người dùng nhận biết chế độ tải đang hoạt động. Đây là lợi thế khi làm việc trong môi trường ồn hoặc khi khó quan sát trực tiếp thiết bị.

Loại bỏ ảnh hưởng của điện áp ảo

Ở chế độ thông thường, thiết bị sử dụng trở kháng đầu vào khoảng 200 kΩ. Khi hai nút tải được nhấn đồng thời, trở kháng giảm xuống khoảng 7 kΩ, giúp làm sụt các điện áp cảm ứng yếu và hỗ trợ phân biệt điện áp thực với điện áp ảo.

Hỗ trợ kiểm tra RCD

Trong phép thử phù hợp giữa pha và PE, tải chuyển đổi có thể tạo dòng khoảng 30 mA tại 230 V và làm RCD tác động. Người sử dụng cần chủ động đánh giá ảnh hưởng của việc ngắt nguồn đối với các tải phía sau RCD trước khi thực hiện.

Kiểm tra thứ tự pha ba pha

T110 tích hợp chỉ báo chiều trường quay cho hệ thống ba pha. Chức năng này hỗ trợ kỹ thuật viên xác định thứ tự pha trước khi đấu nối hoặc vận hành động cơ, máy bơm, quạt và các tải quay.

Nhận biết pha một cực

Chức năng kiểm tra pha một cực giúp nhận biết nhanh dây dẫn có điện AC. Đây là chức năng hỗ trợ và không thay thế phép kiểm tra điện áp hai cực khi cần xác minh chắc chắn mạch đã mất điện.

Đèn pin tích hợp cho khu vực thiếu sáng

Đèn pin điện tích hợp hỗ trợ thao tác trong tủ điện, hốc kỹ thuật và khu vực thiếu sáng, giúp người dùng quan sát rõ vị trí đầu dò và điểm cần kiểm tra.

Thiết kế phù hợp công việc hiện trường

FLUKE T110 có cấp an toàn CAT III 690 V / CAT IV 600 V và cấp bảo vệ IP64. Dây đo cách điện kép, bảo vệ đầu dò và thiết kế chịu uốn lặp lại giúp tăng độ bền khi sử dụng thường xuyên tại hiện trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp AC/DC	12 V đến 690 V
Kiểm tra thông mạch	0 đến 400 kΩ
Tần số	0 / 40 đến 400 Hz
Kiểm tra thứ tự pha	100 V đến 690 V
Thời gian đáp ứng chỉ báo LED	Dưới 0,5 giây
Trở kháng đầu vào chế độ thường	Khoảng 200 kΩ
Dòng lấy tại 230 V ở chế độ thường	Khoảng 1,15 mA
Dòng lấy tại 690 V ở chế độ thường	Khoảng 3,5 mA
Trở kháng khi kích hoạt tải	Khoảng 7 kΩ
Dòng tải tại 230 V	Khoảng 30 mA
Cấp an toàn	CAT III 690 V / CAT IV 600 V
Cấp bảo vệ	IP64
Tiêu chuẩn thiết kế	IEC EN 61243-3:2014
Nguồn cấp	2 pin AAA
Kích thước	260 × 70 × 38 mm
Trọng lượng	280 g
Bảo hành	2 năm

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE T110

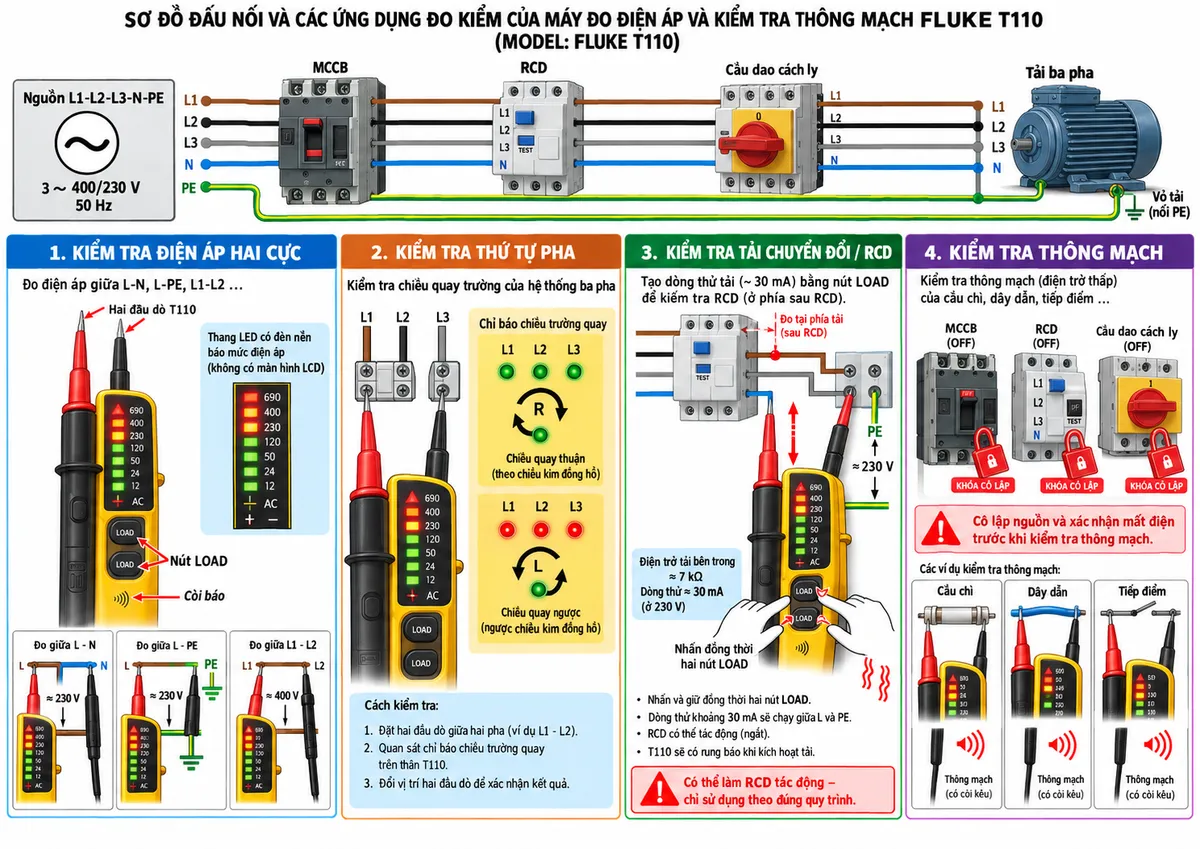

Kết nối khi kiểm tra điện áp hai cực

Khi kiểm tra điện áp hai cực, hai đầu dò của T110 được đặt giữa hai điểm cần kiểm tra như L-N, L-PE hoặc L1-L2. Điện áp giữa hai đầu dò đi qua hệ thống bảo vệ và xử lý bên trong, sau đó trạng thái được thể hiện bằng thang LED cùng các tín hiệu cảnh báo phù hợp.

Đối với kiểm tra thông mạch, mạch phải được ngắt và cô lập khỏi nguồn trước khi hai đầu dò được đặt vào phần tử cần kiểm tra. Người vận hành nên xác nhận trạng thái thiết bị trước và sau phép kiểm tra theo quy trình an toàn điện.

Nguyên lý nhận biết điện áp

Điện áp giữa hai đầu dò được đưa qua mạch bảo vệ quá áp và hạn dòng, sau đó tới mạch phát hiện mức điện áp, loại AC/DC và cực tính. Bộ chỉ thị LED sử dụng các mức điện áp định sẵn để cho người dùng nhận biết nhanh trạng thái mạch.

Nguyên lý tải chuyển đổi

Trong chế độ bình thường, T110 có trở kháng đầu vào khoảng 200 kΩ để hạn chế dòng lấy từ mạch. Khi nhấn đồng thời hai nút LOAD, nhánh trở kháng khoảng 7 kΩ được đưa vào giữa hai đầu dò, làm tăng dòng tải và giúp làm suy giảm điện áp cảm ứng yếu.

Nguyên lý kiểm tra RCD

Trong cấu hình thử phù hợp giữa pha và PE, tải chuyển đổi tạo dòng chạy qua đường bảo vệ. Tại điện áp 230 V, dòng này khoảng 30 mA và có thể làm RCD 30 mA tác động. Phản hồi rung giúp người vận hành nhận biết tải đang được kích hoạt.

Nguyên lý kiểm tra thông mạch

Khi mạch đã được xác nhận mất điện, nguồn pin bên trong tạo một tín hiệu thử nhỏ giữa hai đầu dò. Mạch điện tử đánh giá trở kháng đường đo và kích hoạt chỉ báo LED cùng còi báo khi điều kiện thông mạch phù hợp được phát hiện.

Nguyên lý kiểm tra pha một cực

Chức năng pha một cực sử dụng mạch cảm nhận tín hiệu AC để hỗ trợ nhận biết dây pha. Kết quả có thể chịu ảnh hưởng bởi điều kiện môi trường và người vận hành nên không được sử dụng như phương pháp duy nhất để xác nhận mất điện.

Nguyên lý kiểm tra thứ tự pha

Mạch xử lý đánh giá quan hệ của điện áp trên hệ thống ba pha để tạo chỉ báo chiều trường quay, hỗ trợ kiểm tra nguồn cấp trước khi vận hành động cơ và tải quay.

Ứng dụng thực tế

• Kiểm tra trạng thái có điện hoặc mất điện trong tủ điện.
• Kiểm tra điện áp giữa pha, trung tính và PE.
• Kiểm tra nguồn điện một pha và ba pha.
• Xác định thứ tự pha trước khi vận hành động cơ.
• Kiểm tra thông mạch của dây dẫn, cầu chì và tiếp điểm.
• Nhận biết nhanh dây pha bằng chức năng kiểm tra một cực.
• Giảm ảnh hưởng của điện áp ảo bằng tải chuyển đổi.
• Hỗ trợ thử hoạt động RCD theo quy trình kỹ thuật.
• Sử dụng đèn pin tích hợp khi kiểm tra trong khu vực thiếu sáng.

Cam kết và nơi mua Máy đo điện áp và kiểm tra thông mạch FLUKE T110

Khách hàng cần trang bị FLUKE T110 chính hãng cho công việc kiểm tra điện áp, thông mạch, thứ tự pha và bảo trì hệ thống điện có thể liên hệ thietbicodien để được tư vấn lựa chọn thiết bị phù hợp với yêu cầu thực tế.

Mua Máy đo điện áp và kiểm tra thông mạch FLUKE T110 chính hãng tại thietbicodien để được hỗ trợ thông tin kỹ thuật, tư vấn ứng dụng và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE T110 kiểm tra điện áp trong dải nào?

FLUKE T110 kiểm tra điện áp AC/DC từ 12 V đến 690 V, phù hợp với nhiều hệ thống điện dân dụng, thương mại và công nghiệp.

FLUKE T110 có màn hình LCD không?

Không. T110 sử dụng thang LED có đèn nền để hiển thị mức điện áp. Nếu cần màn hình LCD kỹ thuật số, có thể xem các model T130 hoặc T150 trong cùng dòng sản phẩm.

FLUKE T110 có đo điện trở không?

Không. T110 hỗ trợ kiểm tra thông mạch nhưng không có chức năng đo điện trở hiển thị giá trị riêng như T150.

FLUKE T110 có kiểm tra thứ tự pha không?

Có. Thiết bị hỗ trợ chỉ thị chiều trường quay từ 100 V đến 690 V, phù hợp để kiểm tra nguồn ba pha trước khi vận hành tải quay.

Tải chuyển đổi trên FLUKE T110 dùng để làm gì?

Switchable Load làm giảm trở kháng đầu vào từ khoảng 200 kΩ xuống khoảng 7 kΩ, giúp loại bỏ ảnh hưởng của điện áp cảm ứng và hỗ trợ thử RCD trong điều kiện phù hợp.

FLUKE T110 có thể làm RCD tác động không?

Có. Khi sử dụng tải chuyển đổi giữa pha và PE trong mạch phù hợp, thiết bị có thể tạo dòng khoảng 30 mA tại 230 V và làm RCD tương ứng tác động.

FLUKE T110 có phản hồi rung không?

Có. Chỉ báo rung khi tải hoạt động giúp người sử dụng nhận biết trạng thái thử bằng cảm giác, hữu ích khi môi trường có nhiều tiếng ồn.

FLUKE T110 có thể xác minh điện áp khi pin bị xả không?

T110 được thiết kế theo IEC EN 61243-3:2014 để hỗ trợ xác minh sự hiện diện hoặc vắng mặt của điện áp ngay cả khi pin bị xả. Người dùng vẫn cần thực hiện đầy đủ quy trình kiểm tra thiết bị trước và sau khi xác nhận mất điện.
