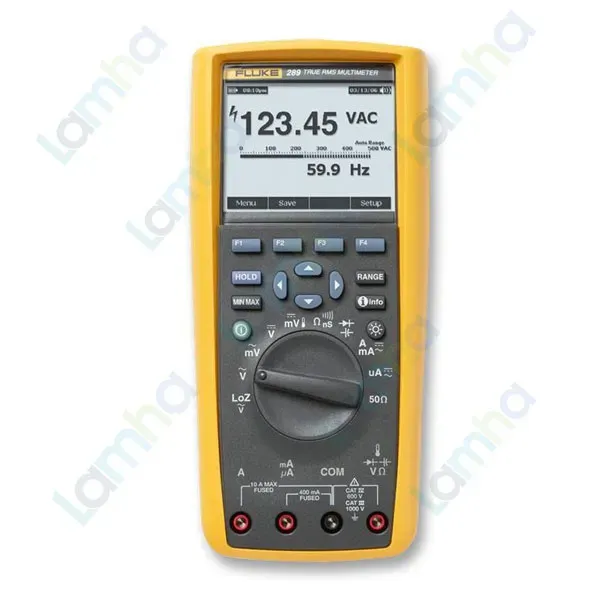

Đồng hồ vạn năng True-RMS FLUKE 289

Đồng hồ vạn năng True-RMS FLUKE 289 – ghi dữ liệu và phân tích chuyên nghiệp

Đồng hồ vạn năng True-RMS FLUKE 289 là thiết bị đo công nghiệp hiệu năng cao tích hợp khả năng đo điện, ghi dữ liệu và hiển thị xu hướng trực tiếp bằng TrendCapture. FLUKE 289 phù hợp cho kỹ sư điện, kỹ thuật viên bảo trì và tự động hóa cần chẩn đoán các sự cố khó phát hiện trong hệ thống phân phối điện, động cơ, biến tần, thiết bị điện cơ và mạch điều khiển.

Fluke là thương hiệu thiết bị đo có nguồn gốc từ Mỹ, được thành lập năm 1948. Dòng 289 được phát triển cho môi trường công nghiệp, nơi ngoài độ chính xác của phép đo tức thời còn cần theo dõi tín hiệu trong thời gian dài, xác định thời điểm xảy ra bất thường và lưu dữ liệu để phân tích sau đó.

Thông số kỹ thuật tiêu biểu của FLUKE 289

Thông số	Giá trị
Dải điện áp DC	50,000 mV đến 1000,0 V
Độ chính xác cơ bản điện áp DC	0,025%
Dải điện áp AC	50,000 mV đến 1000,0 V True-RMS
Độ chính xác cơ bản điện áp AC	0,4%
Dải dòng điện DC	500,00 µA đến 10,000 A
Dải dòng điện AC	500,00 µA đến 10,000 A True-RMS
Dòng đo ngắn hạn tối đa	20 A trong tối đa 30 giây
Điện trở	Đến 500 MΩ
Điện dung	Đến 100 mF
Tần số	Đến 999,99 kHz
Dải nhiệt độ của đồng hồ	-200,0°C đến 1350,0°C, không tính giới hạn đầu dò
Băng thông AC True-RMS	100 kHz
Dải điện trở thấp	50 Ω, độ phân giải 1 mΩ, dòng thử 10 mA
Bộ nhớ ghi dữ liệu	Đến 15.000 số đo/sự kiện ghi
Màn hình	50.000 count, ma trận điểm 1/4 VGA, đèn nền trắng
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Nguồn cấp	6 pin kiềm AA, IEC LR6
Kích thước	222 × 102 × 60 mm
Khối lượng	870,9 g

Ưu điểm và tính năng nổi bật của FLUKE 289

Điểm khác biệt quan trọng của FLUKE 289 True-RMS nằm ở khả năng kết hợp đo chính xác với ghi dữ liệu và phân tích xu hướng ngay trên thiết bị. Thay vì chỉ hiển thị một giá trị tức thời, đồng hồ có thể theo dõi tín hiệu trong thời gian dài và hỗ trợ xác định các sự kiện bất thường xảy ra khi kỹ thuật viên không trực tiếp quan sát.

• Đo AC True-RMS cho phép đo chính xác hơn trên các dạng sóng không hình sin thường gặp trong tải phi tuyến và thiết bị điện tử công suất.
• TrendCapture hiển thị dữ liệu đã ghi dưới dạng đồ thị ngay trên màn hình, giúp nhận biết nhanh xu hướng tăng, giảm hoặc sự kiện bất thường.
• Khả năng phóng đại TrendCapture đến 14 lần giúp xem chi tiết khu vực dữ liệu cần phân tích.
• Ghi dữ liệu đến 15.000 số đo/sự kiện hỗ trợ giám sát tín hiệu trong thời gian dài mà không cần người trực liên tục.
• Đồng hồ thời gian thực tự động gắn thông tin thời gian cho dữ liệu đã lưu.
• Bộ lọc thông thấp hỗ trợ đo điện áp và tần số trên đầu ra biến tần và các hệ thống có nhiễu điện cao.
• Chức năng LoZ tạo trở kháng đầu vào thấp để hỗ trợ loại bỏ điện áp ảo hoặc điện áp cảm ứng.
• Peak Capture ghi nhận các quá độ nhanh đến 250 µs.
• Min/Max/Avg hỗ trợ theo dõi giá trị nhỏ nhất, lớn nhất và trung bình của tín hiệu.
• Dải 50 Ω độ phân giải cao hỗ trợ so sánh điện trở cuộn dây động cơ hoặc điện trở tiếp xúc thấp.
• Hỗ trợ Auto Hold, Relative, duty cycle, độ rộng xung, dBV/dBm, thông mạch và nhiều chế độ đo chuyên sâu.
• Giao diện quang cách ly cho phép truyền dữ liệu sang máy tính khi sử dụng cáp và phần mềm FlukeView Forms tương thích.
• Có thể kết nối Fluke Connect khi sử dụng đầu nối hồng ngoại ir3000 FC tùy chọn.

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 289

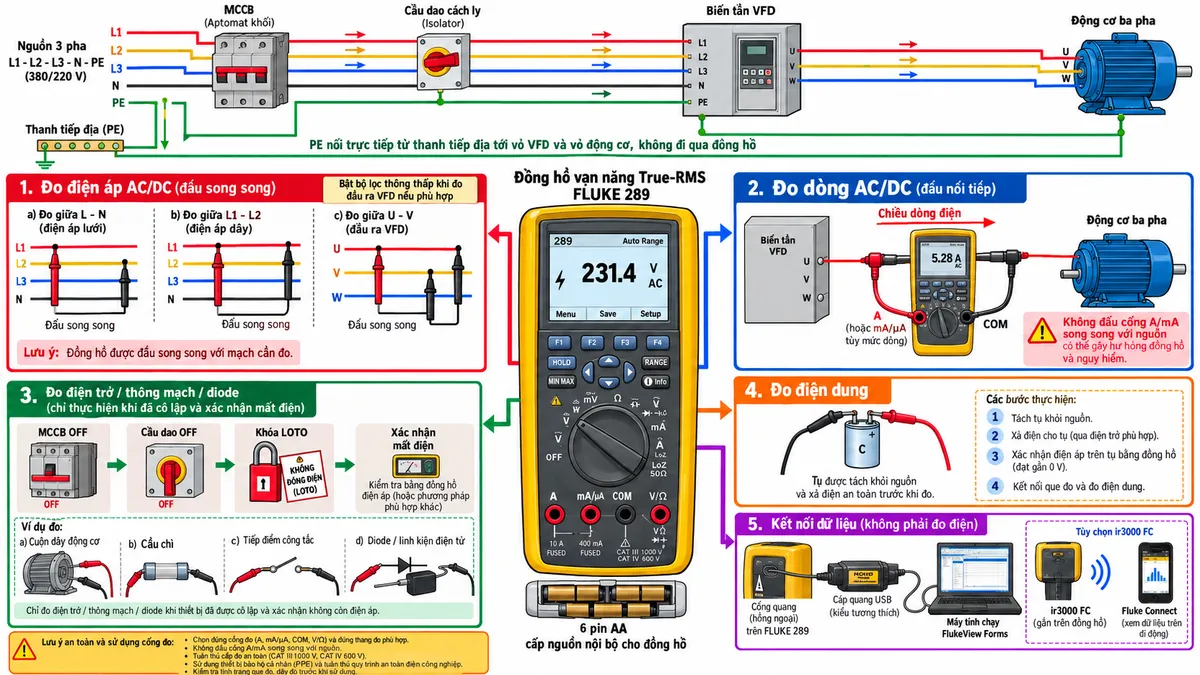

Đấu nối khi đo điện áp AC/DC

Khi đo điện áp, que đen được cắm vào cổng COM và que đỏ vào cổng V/Ω. Hai đầu đo được mắc song song với hai điểm cần kiểm tra, chẳng hạn L-N trong hệ thống một pha, L1-L2 trong hệ thống ba pha hoặc hai cực đầu ra của biến tần khi điều kiện đo và cấp an toàn cho phép.

Đối với thiết bị truyền động điều khiển bằng biến tần, chức năng bộ lọc thông thấp có thể được sử dụng để giảm ảnh hưởng của thành phần chuyển mạch cao tần, giúp ổn định phép đo điện áp và tần số cơ bản.

Đấu nối khi đo dòng điện

Khi đo dòng AC hoặc DC trực tiếp, đồng hồ phải được mắc nối tiếp với tải. Que đỏ được chuyển sang cổng A hoặc mA/µA phù hợp với mức dòng dự kiến, trong khi que đen vẫn ở COM. Không được đấu cổng đo dòng song song với nguồn vì có thể gây dòng lớn qua cầu chì và mạch bảo vệ của đồng hồ.

Đo điện trở, thông mạch, diode và điện dung

Đối với các phép đo điện trở, thông mạch, diode hoặc điện dung, nguồn điện phải được ngắt và cô lập khỏi phần tử cần đo. Tụ điện cần được xả an toàn trước khi kết nối que đo. Dải điện trở thấp 50 Ω của FLUKE 289 đặc biệt hữu ích khi cần so sánh điện trở các cuộn dây hoặc tiếp điểm có giá trị nhỏ.

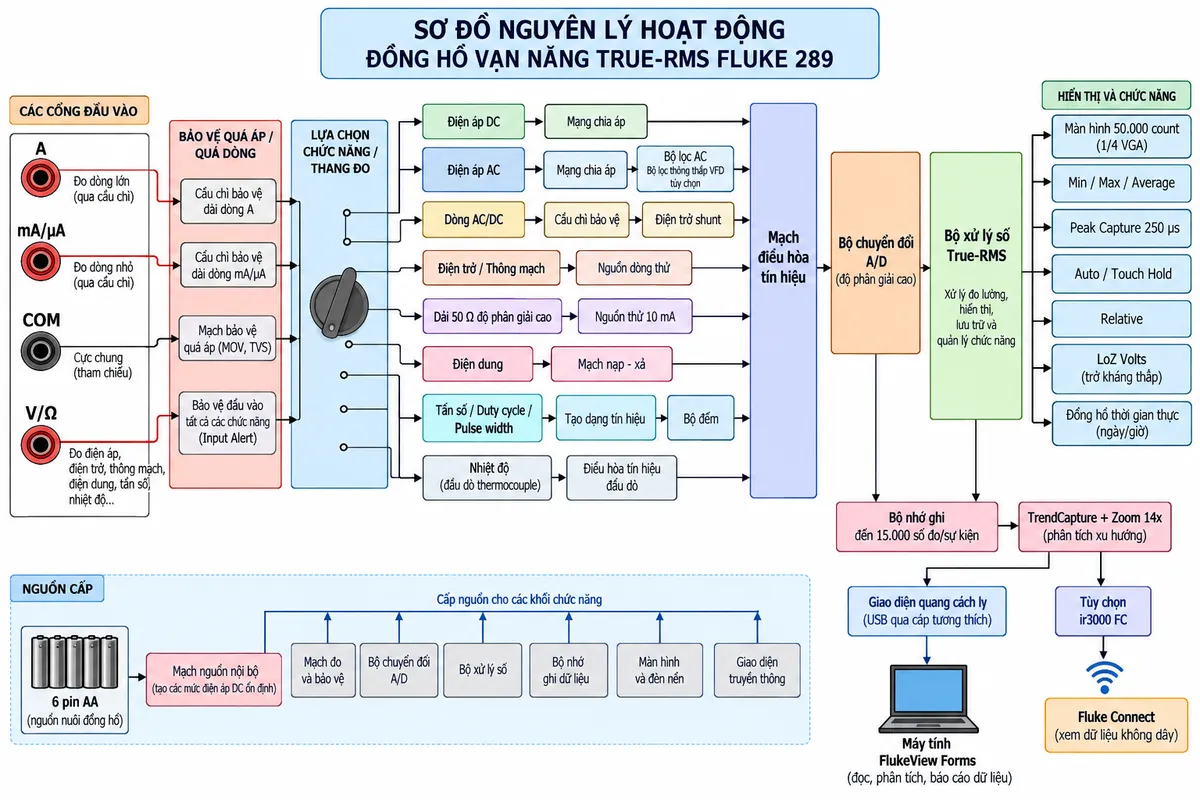

Nguyên lý đo True-RMS

Tín hiệu AC sau khi đi qua mạch bảo vệ và điều hòa được số hóa trước khi đưa vào bộ xử lý. Thuật toán True-RMS tính giá trị hiệu dụng dựa trên dạng sóng thực thay vì giả định tín hiệu hình sin lý tưởng. Nhờ đó, FLUKE 289 phù hợp hơn với các tải điện tử, bộ nguồn chuyển mạch và hệ thống điều khiển công suất có dạng sóng méo.

Nguyên lý bộ lọc thông thấp và LoZ

Trong phép đo trên hệ thống biến tần, bộ lọc thông thấp làm suy giảm thành phần tần số cao do chuyển mạch PWM trước khi tín hiệu được xử lý, giúp người dùng quan sát điện áp và tần số cơ bản ổn định hơn.

Ở chế độ LoZ Volts, trở kháng đầu vào của đồng hồ được giảm để tạo tải lớn hơn lên điểm đo. Các điện áp cảm ứng có năng lượng rất thấp thường bị kéo xuống, giúp kỹ thuật viên phân biệt chúng với nguồn điện thực trong những tình huống kiểm tra phù hợp.

Nguyên lý ghi dữ liệu và TrendCapture

Khi kích hoạt chức năng ghi, bộ xử lý lấy mẫu giá trị đo theo cấu hình và lưu dữ liệu cùng thông tin thời gian vào bộ nhớ. TrendCapture sử dụng các dữ liệu này để dựng đồ thị xu hướng ngay trên màn hình, nhờ đó người sử dụng có thể tìm thời điểm tín hiệu thay đổi mà chưa cần tải dữ liệu về máy tính.

Các ngưỡng ghi và Auto Hold có thể điều chỉnh để xác định mức thay đổi cần thiết trước khi ghi nhận một sự kiện mới. Sau quá trình giám sát, dữ liệu có thể được truyền qua giao diện quang cách ly tới phần mềm tương thích để lưu trữ, phân tích hoặc lập báo cáo.

Ứng dụng của FLUKE 289 trong công nghiệp

Đồng hồ vạn năng ghi dữ liệu công nghiệp này phù hợp cho các công việc cần vừa đo chính xác vừa theo dõi sự thay đổi của tín hiệu theo thời gian.

• Chẩn đoán hệ thống phân phối điện và tủ điều khiển.
• Kiểm tra động cơ, cuộn dây và các thiết bị điện cơ.
• Đo trên hệ thống truyền động dùng biến tần.
• Theo dõi điện áp, dòng điện hoặc tín hiệu thay đổi trong thời gian dài.
• Phát hiện sự cố gián đoạn bằng chức năng ghi dữ liệu và TrendCapture.
• Ghi nhận các quá độ nhanh bằng Peak Capture.
• Đo điện trở tiếp xúc hoặc so sánh điện trở cuộn dây bằng dải 50 Ω độ phân giải cao.
• Kiểm tra mạch điều khiển, cảm biến, nguồn điện và thiết bị tự động hóa.
• Lưu trữ và phân tích dữ liệu trên máy tính khi sử dụng giao diện và phần mềm tương thích.

Cam kết và nơi mua Đồng hồ vạn năng FLUKE 289

Khi lựa chọn FLUKE 289 chính hãng, khách hàng nên kiểm tra đúng model, tình trạng dây đo, cầu chì bảo vệ, pin và phụ kiện đi kèm. Cấu hình FLUKE 289 tiêu chuẩn bao gồm đồng hồ, dây đo TL71, kẹp cá sấu AC175 và 6 pin AA đã lắp; các phụ kiện kết nối máy tính, FlukeView Forms hoặc ir3000 FC có thể là tùy chọn riêng tùy cấu hình đặt hàng.

Để mua Đồng hồ vạn năng True-RMS FLUKE 289 chính hãng, nhận tư vấn kỹ thuật và lựa chọn phụ kiện phù hợp cho công tác bảo trì, biến tần và tự động hóa công nghiệp, hãy liên hệ thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 289 có phải đồng hồ True-RMS không?

Có. FLUKE 289 hỗ trợ đo điện áp và dòng AC True-RMS, giúp đo chính xác hơn trên các dạng sóng phi tuyến và tín hiệu bị méo so với phương pháp đo trung bình thông thường.

FLUKE 289 có ghi dữ liệu được không?

Có. Thiết bị tích hợp chức năng ghi dữ liệu với bộ nhớ đến 15.000 số đo hoặc sự kiện ghi, phù hợp cho giám sát tín hiệu trong thời gian dài.

TrendCapture trên FLUKE 289 dùng để làm gì?

TrendCapture chuyển dữ liệu đã ghi thành đồ thị ngay trên màn hình đồng hồ, giúp kỹ thuật viên nhanh chóng tìm các điểm tăng, giảm hoặc bất thường mà không cần kết nối máy tính trước.

FLUKE 289 có dùng để đo biến tần VFD không?

Có. FLUKE 289 có bộ lọc thông thấp hỗ trợ đo điện áp và tần số trên hệ thống truyền động tốc độ thay đổi và các thiết bị có nhiễu điện cao.

Chức năng LoZ của FLUKE 289 có tác dụng gì?

LoZ tạo trở kháng đầu vào thấp hơn để làm suy giảm điện áp ảo hoặc điện áp cảm ứng, hữu ích khi cần xác minh sự hiện diện của nguồn điện trong những ứng dụng phù hợp.

FLUKE 289 có bắt được tín hiệu quá độ nhanh không?

Có. Chức năng Peak Capture có thể ghi nhận các biến động nhanh đến 250 µs, hỗ trợ tìm các xung quá độ hoặc hiện tượng điện xảy ra trong thời gian rất ngắn.

FLUKE 289 có kết nối máy tính được không?

Có. Đồng hồ có giao diện quang cách ly và có thể truyền dữ liệu sang máy tính khi sử dụng cáp và phần mềm FlukeView Forms tương thích. Các thành phần này không nhất thiết nằm trong cấu hình FLUKE 289 tiêu chuẩn.

FLUKE 289 có kết nối Fluke Connect không?

Có thể. Thiết bị tương thích với Fluke Connect khi sử dụng đầu nối hồng ngoại ir3000 FC tùy chọn.

FLUKE 289 dùng pin gì?

Đồng hồ sử dụng 6 pin kiềm AA. Theo thông số của hãng, thời lượng tối thiểu khoảng 100 giờ và có thể đạt khoảng 200 giờ trong chế độ ghi dữ liệu.

FLUKE 289 phù hợp nhất với đối tượng nào?

Thiết bị phù hợp với kỹ sư điện, kỹ thuật viên bảo trì, nhân sự tự động hóa và vận hành nhà máy cần một đồng hồ có khả năng đo True-RMS, ghi dữ liệu và phân tích xu hướng trên cùng một thiết bị.
