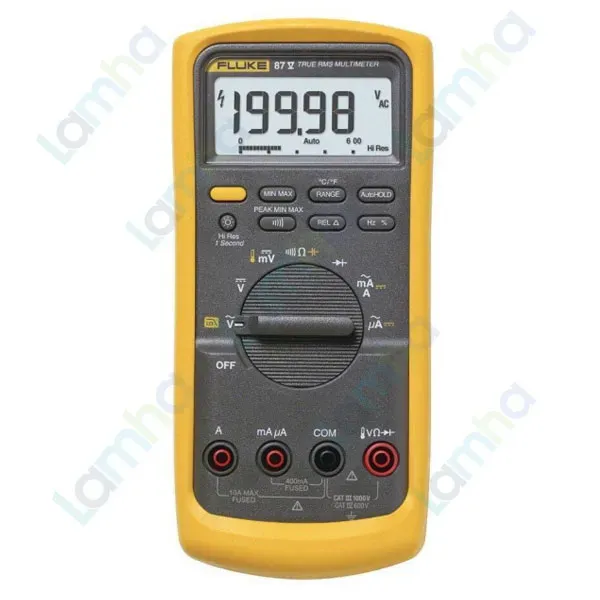

Đồng hồ vạn năng True-RMS FLUKE 87V

Đồng hồ vạn năng True-RMS FLUKE 87V chuyên dụng cho điện công nghiệp và biến tần

Đồng hồ vạn năng True-RMS FLUKE 87V là thiết bị đo điện công nghiệp cao cấp của Fluke, được thiết kế để kiểm tra hệ thống truyền động động cơ, tự động hóa nhà máy, phân phối điện và thiết bị điện cơ. Sản phẩm được thiết kế và chế tạo tại Hoa Kỳ, hướng tới công việc bảo trì chuyên nghiệp trong môi trường điện năng cao.

FLUKE 87V hỗ trợ đo điện áp, dòng điện, điện trở, điện dung, tần số, chu kỳ làm việc, diode, độ dẫn điện và nhiệt độ. Công nghệ True-RMS kết hợp bộ lọc thông thấp dành cho VFD giúp thiết bị đặc biệt hữu ích khi kiểm tra tải phi tuyến và hệ thống động cơ điều khiển bằng biến tần.

Ưu điểm và tính năng nổi bật của FLUKE 87V

Khả năng đo True-RMS và hỗ trợ VFD là hai ưu điểm quan trọng của FLUKE 87V, giúp kỹ thuật viên xử lý nhiều tình huống đo khó trong nhà máy, tủ điện và hệ thống truyền động.

• Đo True-RMS điện áp và dòng AC trên các dạng sóng không thuần sin.
• Bộ lọc thông thấp VFD hỗ trợ đo tín hiệu từ biến tần và giảm ảnh hưởng của thành phần chuyển mạch tần số cao.
• Hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, duty cycle, diode, độ dẫn điện và nhiệt độ.
• Chức năng Min/Max/Avg giúp theo dõi sự thay đổi của tín hiệu trong quá trình vận hành.
• Peak Capture hỗ trợ ghi nhận các biến đổi nhanh của tín hiệu.
• Relative giúp loại trừ điện trở dây đo khi kiểm tra điện trở thấp.
• Thanh bargraph analog hỗ trợ quan sát tín hiệu thay đổi hoặc không ổn định.
• Touch Hold giúp giữ kết quả trên màn hình sau khi rời que đo khỏi điểm kiểm tra.
• Cảnh báo đầu vào hỗ trợ nhận biết khi dây đo được cắm sai cổng so với chức năng đang chọn.
• Màn hình chữ số lớn, đèn nền hai mức hỗ trợ làm việc trong môi trường thiếu sáng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp DC tối đa	1000 V
Độ chính xác điện áp DC cơ bản	±(0,05% + 1)
Độ phân giải điện áp DC tối đa	10 µV
Điện áp AC tối đa	1000 V
Độ chính xác điện áp AC	±(0,7% + 2), True-RMS
Băng thông AC	20 kHz; bộ lọc thông thấp 3 dB tại 1 kHz
Dòng DC tối đa	10 A; 20 A tối đa trong 30 giây
Dòng AC tối đa	10 A; 20 A tối đa trong 30 giây
Điện trở tối đa	50 MΩ
Điện dung tối đa	9999 µF
Tần số tối đa	200 kHz
Chu kỳ làm việc tối đa	99,9%
Dải đo nhiệt độ của đồng hồ	-200 đến +1090 °C, không bao gồm giới hạn đầu dò
Đầu dò nhiệt độ 80BK	-40 đến +260 °C
Độ dẫn điện tối đa	60,00 nS
Kiểm tra diode	Dải 3 V, độ phân giải 1 mV
Hiển thị số	6000 counts; 19.999 counts ở chế độ độ phân giải cao
Thanh bargraph	32 đoạn, cập nhật 40 lần/giây
Peak Capture	250 µs
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Nhiệt độ hoạt động	-20 đến +55 °C
Độ cao hoạt động	2000 m
Cấp bảo vệ	IP30
Nguồn cấp	Pin 9 V
Thời lượng pin điển hình	Khoảng 400 giờ khi không bật đèn nền
Kích thước kèm holster	201 × 98 × 52 mm
Trọng lượng kèm holster	624 g

Chức năng, nguyên lý hoạt động và ứng dụng

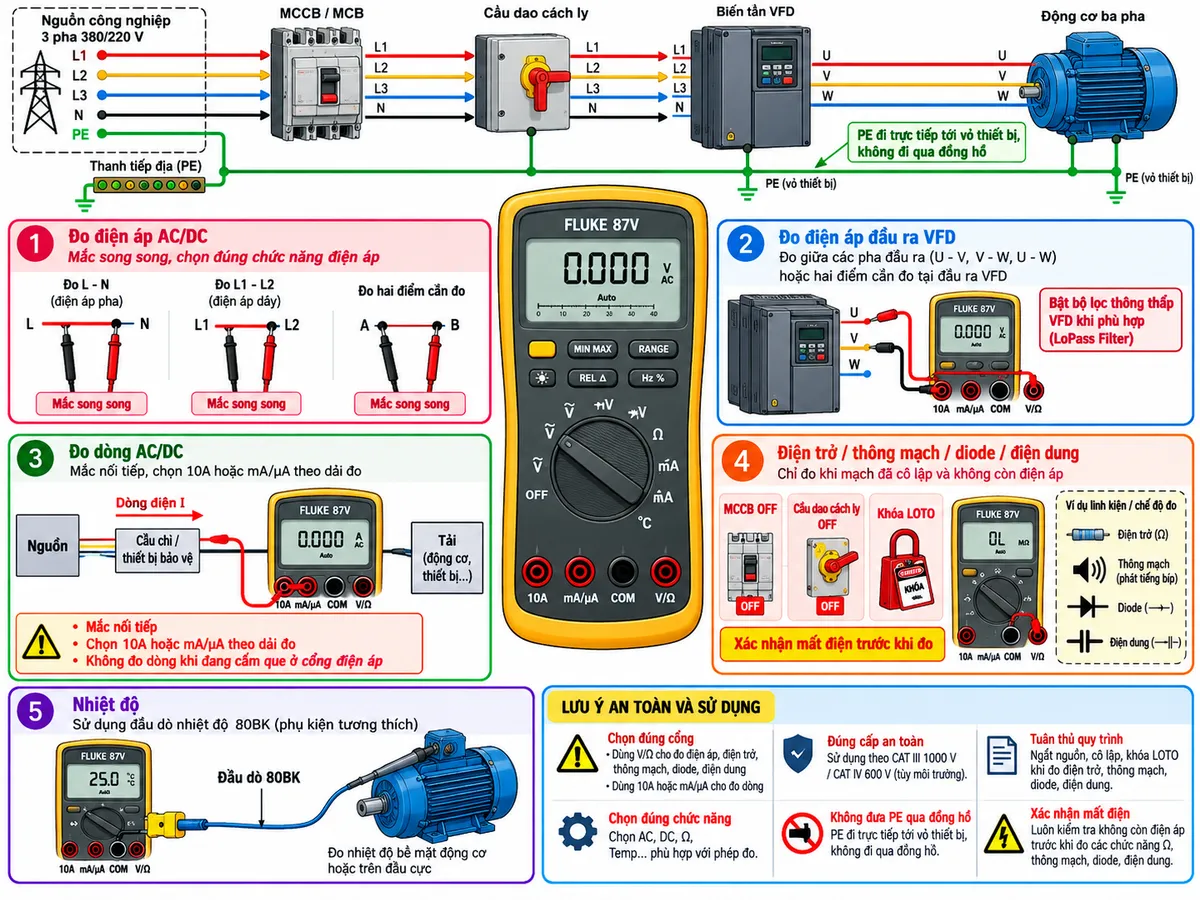

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 87V được mắc song song với hai điểm cần kiểm tra. Que đen kết nối cổng COM và que đỏ sử dụng cổng V/Ω. Phương pháp này phù hợp để kiểm tra nguồn điện, tủ phân phối, contactor, đầu vào thiết bị, động cơ và nhiều mạch điều khiển công nghiệp.

Đối với điện áp AC, mạch True-RMS giúp xác định giá trị hiệu dụng ngay cả khi dạng sóng bị méo bởi tải phi tuyến hoặc thiết bị điện tử công suất.

Đo tín hiệu biến tần VFD

Biến tần tạo ra dạng điện áp điều chế xung với thành phần tần số cao. Bộ lọc thông thấp tích hợp của FLUKE 87V giúp giảm ảnh hưởng của các thành phần chuyển mạch không cần thiết, từ đó hỗ trợ đánh giá điện áp và tần số cơ bản của hệ thống truyền động.

Chế độ đo VFD đặc biệt hữu ích khi kiểm tra đầu ra biến tần, động cơ điều khiển tốc độ và các hệ thống truyền động công nghiệp có nhiễu điện cao.

Đo dòng AC/DC

Khi đo dòng trực tiếp, đồng hồ phải được mắc nối tiếp với tải. FLUKE 87V có cổng dòng lớn và cổng mA/µA riêng, vì vậy người vận hành phải lựa chọn đúng cổng tương ứng với mức dòng cần đo trước khi cấp điện cho mạch.

Không được để dây đo ở cổng dòng rồi mắc đồng hồ song song trực tiếp với nguồn điện, vì thao tác này có thể gây ngắn mạch và làm tác động cầu chì bảo vệ của đồng hồ.

Đo điện trở, thông mạch, diode và điện dung

Các chức năng này phục vụ kiểm tra dây dẫn, cầu chì, cuộn dây, relay, contactor, diode, tụ điện và nhiều linh kiện trong hệ thống. Trước khi đo cần cô lập nguồn và xác nhận mất điện; tụ điện phải được xả an toàn trước khi kiểm tra điện dung.

Đo nhiệt độ

FLUKE 87V tích hợp chức năng đo nhiệt độ và có thể sử dụng đầu dò nhiệt tương thích để kiểm tra động cơ, ổ trục, bề mặt thiết bị hoặc các điểm cần theo dõi nhiệt trong quá trình bảo trì.

Min/Max/Avg và Peak Capture

Min/Max/Avg giúp đồng hồ ghi lại giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình theo dõi. Chức năng này hữu ích khi tìm hiện tượng sụt áp, dao động nguồn hoặc sự thay đổi tải xảy ra không liên tục.

Peak Capture được thiết kế để phát hiện các biến đổi nhanh hơn, hỗ trợ kỹ thuật viên tìm những xung hoặc sự kiện ngắn mà phép đọc thông thường khó quan sát.

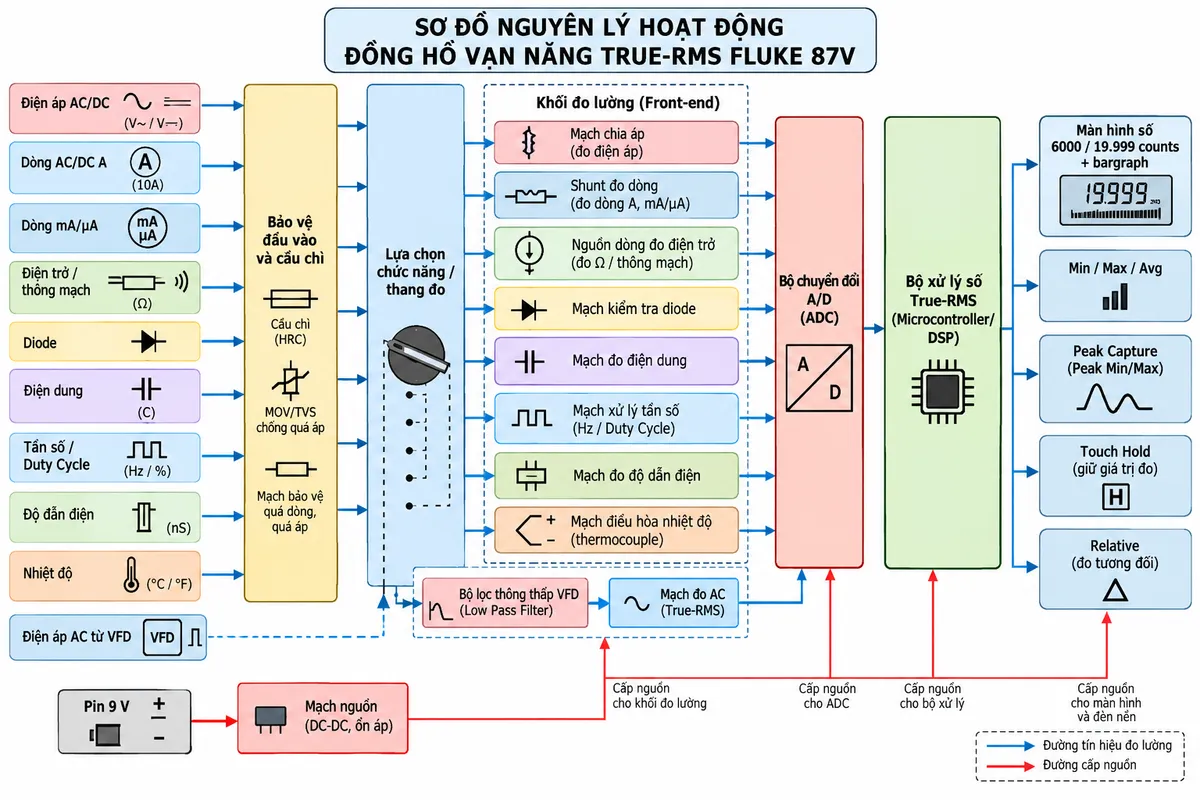

Nguyên lý xử lý tín hiệu

Tín hiệu từ các cổng đo trước tiên đi qua mạch bảo vệ đầu vào và cầu chì. Núm xoay và hệ thống chuyển mạch bên trong định tuyến tín hiệu tới front-end phù hợp với đại lượng đang đo.

Điện áp được xử lý qua mạng chia áp; dòng điện qua shunt; điện trở và thông mạch sử dụng nguồn đo nội bộ; điện dung, diode, tần số và nhiệt độ sử dụng các mạch front-end tương ứng. Sau điều hòa tín hiệu, dữ liệu được chuyển đổi sang dạng số và đưa tới bộ xử lý.

Bộ xử lý thực hiện tính toán True-RMS đối với các phép đo AC phù hợp, điều khiển màn hình, bargraph và các chức năng Min/Max/Avg, Peak, Hold và Relative. Với nhánh VFD, tín hiệu được đưa qua bộ lọc thông thấp trước khi thực hiện phép đo AC.

Ứng dụng điển hình

• Bảo trì điện công nghiệp trong nhà máy và dây chuyền sản xuất.
• Kiểm tra tủ phân phối, tủ điều khiển và hệ thống tự động hóa.
• Chẩn đoán động cơ điện và hệ thống truyền động sử dụng VFD.
• Kiểm tra contactor, relay, cầu chì, dây dẫn và linh kiện điện.
• Đo tải phi tuyến và thiết bị điện tử công suất.
• Theo dõi dao động điện áp, dòng điện và các sự kiện ngắn hạn.
• Đo nhiệt độ trong quá trình kiểm tra động cơ và thiết bị điện.
• Kiểm tra hệ thống điện cơ và phân phối điện tại nhà máy.

Lưu ý an toàn khi sử dụng

Khi sử dụng đồng hồ vạn năng FLUKE 87V, cần kiểm tra dây đo, chọn đúng cổng và đúng chức năng trước khi tiếp xúc với mạch. Đặc biệt phải kiểm tra lại vị trí dây đo sau khi chuyển từ chức năng đo dòng sang đo điện áp.

Với phép đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn, cô lập mạch và xác nhận mất điện. Trong hệ thống ba pha, dây PE phải nối trực tiếp tới hệ thống tiếp địa và vỏ thiết bị, không được đưa nối tiếp qua đồng hồ.

Cam kết và nơi mua FLUKE 87V

Khi lựa chọn FLUKE 87V chính hãng, khách hàng nên đối chiếu đúng model, phụ kiện và yêu cầu đo thực tế, đặc biệt với các ứng dụng động cơ, biến tần và hệ thống điện công nghiệp. thietbicodien hỗ trợ tư vấn chức năng, phương pháp sử dụng và lựa chọn thiết bị phù hợp.

Khách hàng cần mua đồng hồ vạn năng True-RMS FLUKE 87V chính hãng có thể liên hệ thietbicodien để được tư vấn kỹ thuật và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE 87V có phải đồng hồ True-RMS không?

Có. FLUKE 87V sử dụng True-RMS cho các phép đo AC tương ứng, phù hợp khi kiểm tra tải phi tuyến và dạng sóng không thuần sin.

FLUKE 87V có phù hợp để đo biến tần VFD không?

Có. Đồng hồ tích hợp bộ lọc thông thấp cho VFD, hỗ trợ đo điện áp và tần số cơ bản trên các hệ thống truyền động biến tần.

FLUKE 87V có đo nhiệt độ không?

Có. Thiết bị tích hợp chức năng đo nhiệt độ và có thể sử dụng đầu dò nhiệt độ tương thích như 80BK.

FLUKE 87V có đo dòng µA và mA không?

Có. Thiết bị có cổng mA/µA riêng bên cạnh cổng dòng lớn, COM và V/Ω, giúp lựa chọn đường đo phù hợp với từng mức dòng.

FLUKE 87V có chức năng Min/Max/Avg không?

Có. Min/Max/Avg giúp ghi lại giá trị nhỏ nhất, lớn nhất và trung bình trong một khoảng thời gian, hữu ích khi tìm lỗi không liên tục.

Peak Capture trên FLUKE 87V dùng để làm gì?

Peak Capture hỗ trợ phát hiện các biến đổi nhanh hoặc xung ngắn của tín hiệu mà phép đo thông thường có thể không hiển thị rõ.

Có thể đo điện trở khi mạch đang mang điện không?

Không. Trước khi đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn, cô lập mạch và xác nhận mạch không còn điện áp nguy hiểm.

FLUKE 87V có phù hợp cho tủ điện công nghiệp không?

Có. Thiết bị được thiết kế cho công việc trên hệ thống phân phối điện, tự động hóa nhà máy, truyền động động cơ và thiết bị điện cơ.

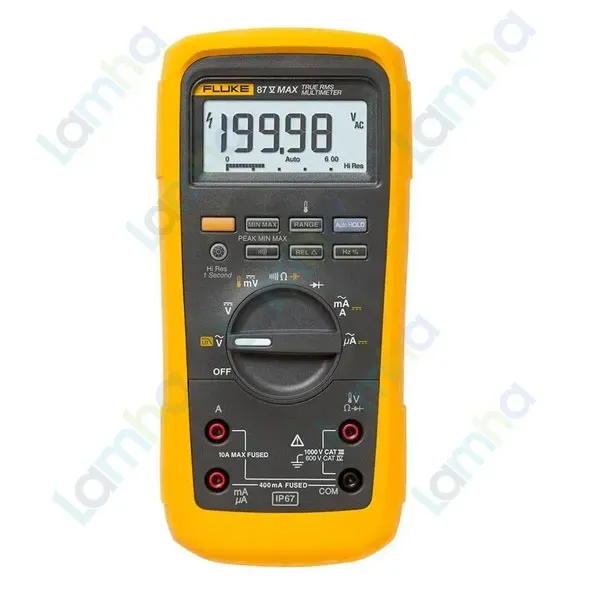

FLUKE 87V và FLUKE 87V MAX khác nhau chủ yếu ở đâu?

Cả hai đều hướng tới đo điện công nghiệp và VFD, nhưng phiên bản MAX được tăng cường khả năng chống bụi nước, chịu rơi và thời lượng pin để phù hợp hơn với môi trường hiện trường khắc nghiệt.
