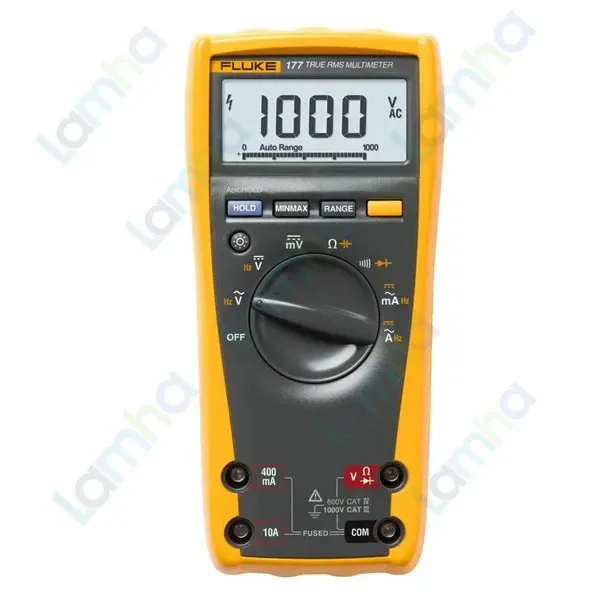

Đồng hồ vạn năng True-RMS FLUKE 177

Đồng hồ vạn năng True-RMS FLUKE 177 cho bảo trì điện chuyên nghiệp

Đồng hồ vạn năng True-RMS FLUKE 177 là thiết bị đo điện cầm tay thuộc dòng 170 Series của Fluke, thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ. Sản phẩm hướng tới kỹ thuật viên điện, bảo trì công nghiệp và dịch vụ kỹ thuật cần một đồng hồ đa năng có độ chính xác cao, thao tác nhanh và cấp an toàn phù hợp với hệ thống điện năng lượng cao.

FLUKE 177 hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, thông mạch và diode. Công nghệ True-RMS giúp đo điện áp và dòng AC chính xác hơn trên các dạng sóng không thuần sin, trong khi màn hình số kết hợp bargraph và đèn nền hỗ trợ quan sát kết quả trong nhiều điều kiện làm việc.

Ưu điểm và tính năng nổi bật của FLUKE 177

Đo True-RMS AC là một trong những tính năng quan trọng của FLUKE 177, phù hợp với các hệ thống có tải điện tử, nguồn chuyển mạch và những dạng sóng AC không hoàn toàn hình sin.

• Đo điện áp và dòng điện AC/DC phục vụ kiểm tra nguồn, tải và mạch điều khiển.
• Đo True-RMS cho điện áp và dòng AC.
• Đo điện trở, điện dung, tần số, thông mạch và diode.
• Độ chính xác DC cơ bản cao, phù hợp cho công việc bảo trì và kiểm tra chuyên nghiệp.
• Màn hình số 6000 counts kết hợp bargraph analog.
• Đèn nền màn hình hỗ trợ làm việc trong khu vực thiếu sáng.
• Lựa chọn thang đo tự động hoặc thủ công.
• Display Hold và Auto Hold hỗ trợ giữ kết quả để thuận tiện quan sát.
• Min/Max/Avg hỗ trợ theo dõi biến động tín hiệu trong quá trình kiểm tra.
• Vỏ máy công thái học tích hợp holster bảo vệ cho công việc hiện trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp DC tối đa	1000 V
Độ chính xác điện áp DC tốt nhất	±(0,09% + 2)
Độ phân giải điện áp DC tốt nhất	0,1 mV
Điện áp AC tối đa	1000 V
Độ chính xác điện áp AC tốt nhất	±(1,0% + 3)
Độ phân giải điện áp AC tốt nhất	0,1 mV
Dòng DC tối đa	10 A
Độ chính xác dòng DC tốt nhất	±(1,0% + 3)
Dòng AC tối đa	10 A
Độ chính xác dòng AC tốt nhất	±(1,5% + 3)
Điện trở tối đa	50 MΩ
Điện dung tối đa	10.000 µF
Tần số tối đa	100 kHz
Phương pháp đo AC	True-RMS
Độ phân giải hiển thị	6000 counts
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Nhiệt độ hoạt động	-10 đến +50 °C
Nguồn cấp	Pin alkaline 9 V
Thời lượng pin điển hình	Khoảng 200 giờ khi không sử dụng đèn nền
Kích thước	185 × 90 × 43 mm
Trọng lượng	420 g

Chức năng, nguyên lý hoạt động và ứng dụng

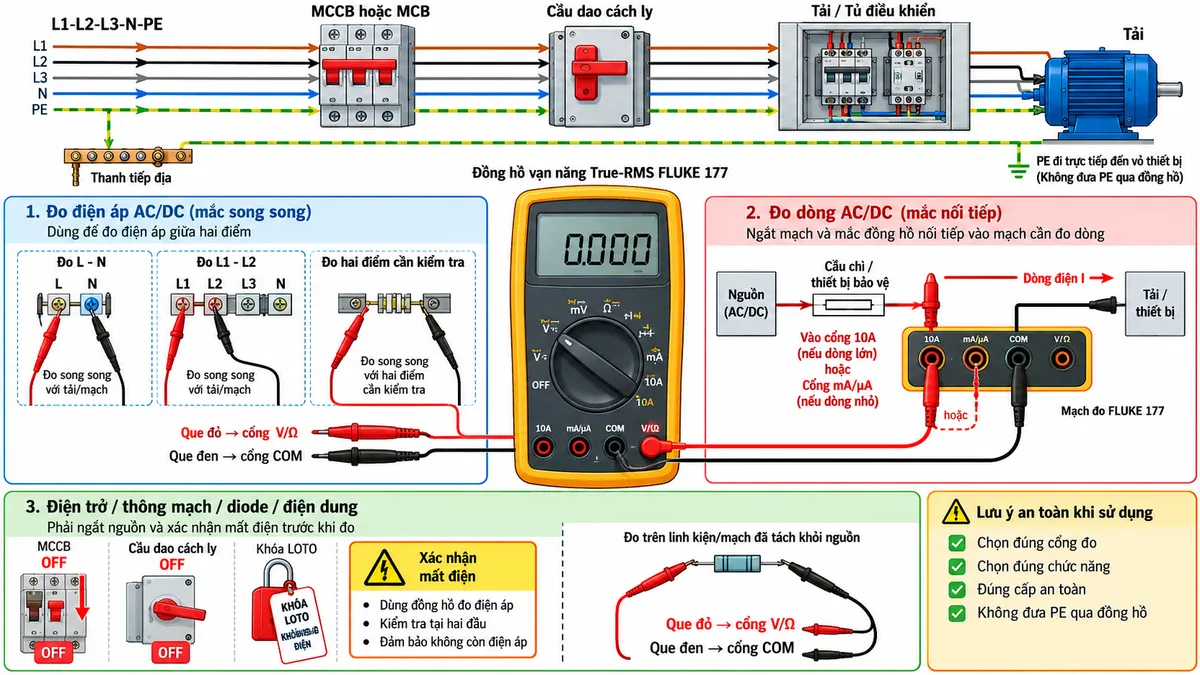

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 177 được mắc song song với hai điểm cần kiểm tra. Que đen kết nối với cổng COM, que đỏ sử dụng cổng V/Ω và người vận hành lựa chọn chế độ AC hoặc DC phù hợp.

Trong phép đo AC, mạch True-RMS giúp xác định giá trị hiệu dụng của tín hiệu ngay cả khi dạng sóng bị méo, mang lại lợi thế khi kiểm tra tải điện tử và nhiều hệ thống điện hiện đại.

Đo dòng điện AC/DC

Khi đo dòng trực tiếp, đồng hồ phải được mắc nối tiếp với tải. Người sử dụng cần chọn đúng cổng dòng tương ứng với dải đo, kiểm tra vị trí dây đo và chức năng trước khi đóng điện cho mạch.

Không được mắc đồng hồ đang ở cấu hình đo dòng trực tiếp song song với nguồn điện, vì thao tác sai có thể làm tác động cầu chì bảo vệ và tạo tình huống nguy hiểm.

Đo điện trở và thông mạch

FLUKE 177 hỗ trợ kiểm tra dây dẫn, cầu chì, tiếp điểm, relay, contactor và cuộn dây bằng chức năng đo điện trở và thông mạch. Mạch phải được ngắt nguồn và xác nhận không còn điện áp trước khi thực hiện các phép đo này.

Kiểm tra diode

Chức năng diode cho phép kiểm tra sụt áp thuận của diode và hỗ trợ đánh giá tình trạng linh kiện bán dẫn cơ bản. Khi kiểm tra, linh kiện hoặc mạch cần được cô lập khỏi nguồn điện.

Đo điện dung

Chức năng đo điện dung giúp kỹ thuật viên kiểm tra tụ điện trong nguồn, thiết bị điện tử và mạch điều khiển. Tụ điện phải được xả an toàn và cô lập khỏi nguồn trước khi kết nối đồng hồ.

Đo tần số

Đo tần số hỗ trợ đánh giá tín hiệu AC và tín hiệu điều khiển phù hợp trong hệ thống điện, điện tử và tự động hóa. Giá trị tần số có thể được sử dụng kết hợp với điện áp để phân tích trạng thái vận hành của nguồn hoặc thiết bị.

Min/Max/Avg, Display Hold và Auto Hold

Min/Max/Avg giúp ghi lại giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình theo dõi, hữu ích khi tìm hiện tượng sụt áp hoặc dao động không xảy ra liên tục. Display Hold giữ giá trị đang hiển thị, còn Auto Hold hỗ trợ tự động giữ một giá trị ổn định để người dùng thuận tiện quan sát.

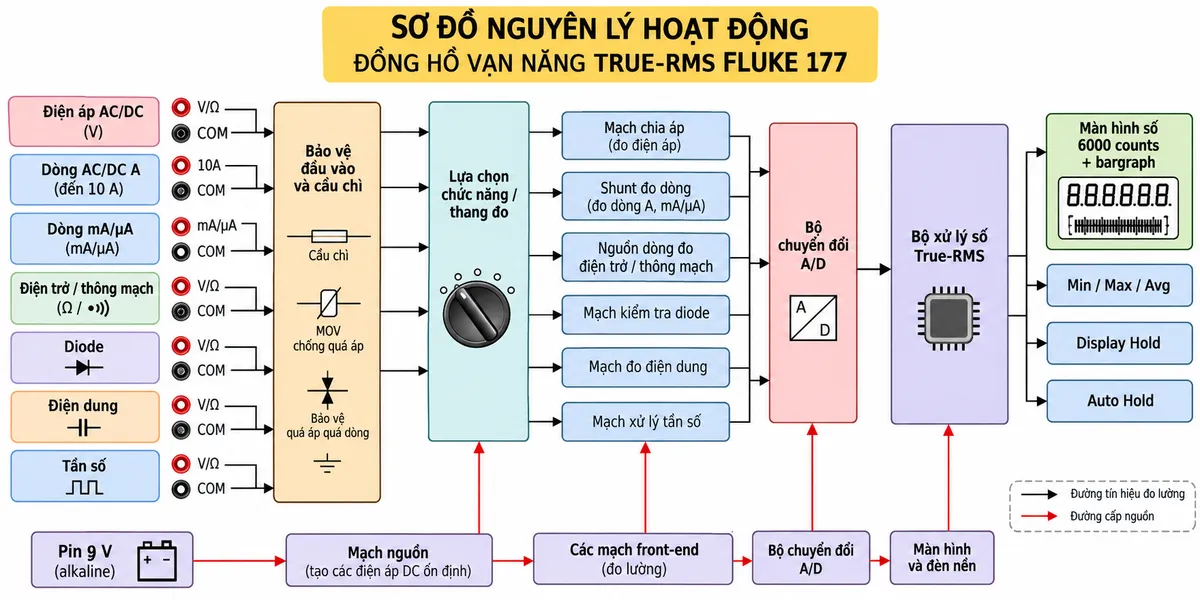

Nguyên lý xử lý tín hiệu bên trong

Tín hiệu từ các cổng đo trước tiên đi qua khối bảo vệ đầu vào và cầu chì. Mạch lựa chọn chức năng và thang đo sau đó định tuyến tín hiệu tới front-end tương ứng với đại lượng đang đo.

Điện áp được giảm mức qua mạng chia áp; dòng điện được chuyển đổi qua điện trở shunt; phép đo điện trở và thông mạch sử dụng nguồn đo nội bộ; diode, điện dung và tần số có các mạch xử lý riêng. Tín hiệu sau điều hòa được đưa tới bộ chuyển đổi A/D.

Bộ xử lý số tính toán kết quả, thực hiện xử lý True-RMS cho các phép đo AC, sau đó điều khiển màn hình số, bargraph và các chức năng Min/Max/Avg, Display Hold và Auto Hold.

Ứng dụng điển hình

• Bảo trì điện công nghiệp trong nhà máy và dây chuyền sản xuất.
• Kiểm tra tủ điện phân phối và tủ điều khiển.
• Kiểm tra relay, contactor, cầu chì và dây dẫn.
• Kiểm tra nguồn AC/DC và mạch điện tử.
• Đo điện trở, thông mạch và diode khi xử lý sự cố.
• Kiểm tra tụ điện và tần số tín hiệu.
• Theo dõi biến động điện áp hoặc dòng bằng Min/Max/Avg.
• Bảo trì thiết bị điện cơ và hệ thống HVAC ở các phép đo điện cơ bản.

Khác biệt giữa FLUKE 177 và FLUKE 179

Cả hai model đều thuộc 170 Series, hỗ trợ True-RMS, đo điện áp, dòng, điện trở, điện dung, tần số, diode và các chức năng Hold, Min/Max/Avg. Điểm khác biệt đáng chú ý là FLUKE 179 bổ sung chức năng đo nhiệt độ, trong khi FLUKE 177 tập trung vào các phép đo điện.

Lưu ý an toàn khi sử dụng

Khi dùng đồng hồ vạn năng FLUKE 177, cần kiểm tra tình trạng dây đo, chọn đúng cổng và chức năng trước khi tiếp xúc với mạch. Sau khi thực hiện phép đo dòng, cần đưa dây đo về cổng phù hợp trước khi chuyển sang đo điện áp.

Đối với điện trở, thông mạch, diode hoặc điện dung, phải ngắt nguồn, cô lập mạch và xác nhận mất điện trước khi đo. Dây PE phải nối trực tiếp từ hệ thống tiếp địa tới vỏ thiết bị và không được đi qua đồng hồ.

Cam kết và nơi mua FLUKE 177

Khi lựa chọn FLUKE 177 chính hãng, khách hàng nên đối chiếu đúng model, chức năng và phụ kiện để đảm bảo đáp ứng yêu cầu kiểm tra và bảo trì điện thực tế. thietbicodien hỗ trợ tư vấn kỹ thuật, phương pháp sử dụng và lựa chọn thiết bị Fluke phù hợp.

Khách hàng cần mua đồng hồ vạn năng True-RMS FLUKE 177 chính hãng có thể liên hệ thietbicodien để được tư vấn và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE 177 có phải đồng hồ True-RMS không?

Có. FLUKE 177 đo True-RMS cho điện áp và dòng AC, phù hợp với nhiều dạng sóng không thuần sin.

FLUKE 177 đo được những đại lượng nào?

Thiết bị hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, thông mạch và diode.

FLUKE 177 có đo nhiệt độ không?

Không. FLUKE 177 không tích hợp chức năng đo nhiệt độ; nếu cần chức năng này trong cùng dòng 170 Series có thể tham khảo model FLUKE 179.

FLUKE 177 có màn hình đèn nền không?

Có. Màn hình có đèn nền giúp đọc kết quả thuận tiện hơn trong tủ điện hoặc khu vực thiếu sáng.

FLUKE 177 có chức năng Min/Max/Avg không?

Có. Chức năng Min/Max/Avg hỗ trợ ghi lại giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình theo dõi.

FLUKE 177 có Auto Hold không?

Có. Auto Hold hỗ trợ tự động giữ giá trị đo ổn định trên màn hình để người dùng thuận tiện quan sát.

FLUKE 177 có phù hợp cho tủ điện công nghiệp không?

Có. Thiết bị có cấp an toàn đo lường phù hợp cho nhiều công việc trên hệ thống điện công nghiệp khi được sử dụng đúng phạm vi và đúng quy trình an toàn.

FLUKE 177 có bộ lọc thông thấp dành cho VFD không?

Không. FLUKE 177 không tích hợp bộ lọc thông thấp chuyên dụng cho phép đo đầu ra biến tần như một số model công nghiệp cao hơn của Fluke.

Có thể đo điện trở khi mạch đang có điện không?

Không. Cần ngắt nguồn, cô lập và xác nhận mạch đã mất điện trước khi đo điện trở, thông mạch, diode hoặc điện dung.
