Combo đồng hồ vạn năng FLUKE 88V/A

Combo đồng hồ vạn năng FLUKE 88V/A – bộ chẩn đoán điện ô tô chuyên nghiệp

Combo đồng hồ vạn năng FLUKE 88V/A là bộ dụng cụ đo và chẩn đoán điện chuyên dụng cho ô tô, được xây dựng quanh đồng hồ Fluke 88V cùng đầy đủ phụ kiện phục vụ kiểm tra điện áp, dòng điện, điện trở, tần số, chu kỳ nhiệm vụ, độ rộng xung, nhiệt độ và tốc độ động cơ. Bộ kit đặc biệt phù hợp với kỹ thuật viên sửa chữa ô tô, hệ thống điện thân xe, hệ thống đánh lửa, cảm biến, cơ cấu chấp hành và xe hybrid.

Fluke là thương hiệu thiết bị đo của Mỹ, được thành lập năm 1948 và nổi tiếng trong lĩnh vực thiết bị đo điện – điện tử chuyên nghiệp. Fluke phát triển 88V dành riêng cho công tác chẩn đoán ô tô, kết hợp các phép đo vạn năng thông thường với những chức năng chuyên biệt như đo RPM, độ rộng xung kim phun và duty cycle. Thông tin xuất xứ thực tế của từng lô hàng nên được đối chiếu theo tem sản phẩm và chứng từ đi kèm.

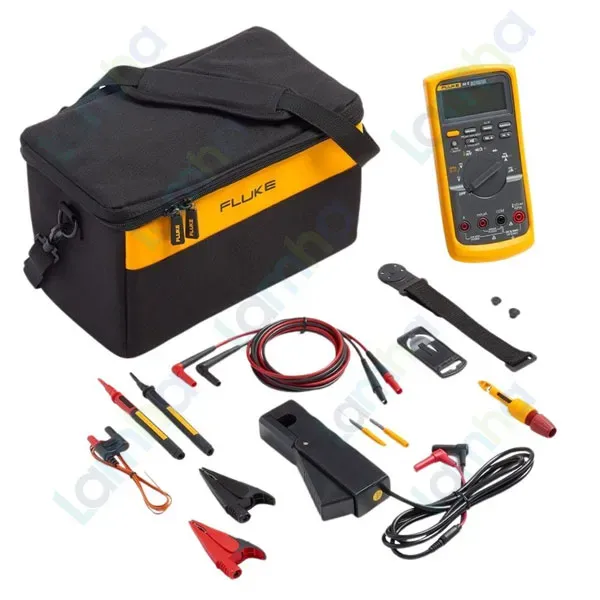

Thành phần chính của bộ FLUKE 88V/A

Thành phần	Nội dung
Đồng hồ chính	Fluke 88V Automotive Multimeter
Dây đo	TL224 silicone test leads
Kẹp cá sấu	AC285 long-reach alligator clips
Đầu que đo	TP220 test probes
Đầu dò tốc độ	RPM80 inductive RPM pickup
Bộ treo	TPAK ToolPak Magnetic Meter Hanging Kit
Đầu dò nhiệt độ	80BK temperature probe
Phụ kiện chẩn đoán	Hai kim backprobe và đầu dò xuyên cách điện
Hộp đựng	C800 durable carrying case
Phụ kiện bảo vệ	Holster bảo vệ đồng hồ
Nguồn	Pin 9 V lắp sẵn

Ưu điểm và tính năng nổi bật của FLUKE 88V/A

FLUKE 88V/A Automotive Multimeter Combo Kit được thiết kế để hỗ trợ chẩn đoán nhiều hệ thống điện và điện tử trên xe mà không cần thay đổi liên tục giữa nhiều thiết bị đo. Bộ phụ kiện đi kèm giúp tiếp cận đầu nối, dây dẫn, cảm biến và hệ thống đánh lửa thuận tiện hơn trong môi trường sửa chữa thực tế.

• Đo điện ô tô đa chức năng, hỗ trợ điện áp, dòng điện, điện trở, thông mạch, diode, điện dung, tần số và các phép đo liên quan đến tín hiệu điều khiển.
• Đo RPM bằng đầu dò cảm ứng RPM80, phù hợp kiểm tra tốc độ động cơ trên hệ thống đánh lửa thông thường và các ứng dụng tương thích.
• Đo độ rộng xung theo đơn vị mili giây, hữu ích khi kiểm tra thời gian điều khiển kim phun nhiên liệu.
• Đo duty cycle giúp đánh giá tín hiệu điều khiển dạng xung của các cơ cấu chấp hành và cảm biến.
• Min/Max/Avg và Peak Min/Max hỗ trợ phát hiện những thay đổi hoặc sự kiện điện xuất hiện không liên tục.
• Chế độ Relative hỗ trợ loại trừ ảnh hưởng của điện trở dây đo trong các phép đo điện trở thấp.
• Touch Hold giúp giữ kết quả ổn định để kỹ thuật viên tập trung thao tác tại điểm đo.
• Thanh biểu đồ analog hỗ trợ theo dõi nhanh các tín hiệu thay đổi hoặc không ổn định.
• Input Alert cảnh báo khi dây đo được cắm vào cổng không phù hợp với chức năng đang lựa chọn.
• TPAK cho phép treo đồng hồ lên bề mặt kim loại phù hợp, giúp người sử dụng rảnh tay khi kiểm tra hệ thống trên xe.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp DC tối đa	1000 V
Độ chính xác điện áp DC	±(0,1% + 1)
Điện áp AC tối đa	1000 V
Băng thông AC	5 kHz
Dòng DC tối đa	10 A
Dòng AC tối đa	10 A
Dòng quá tải ngắn hạn	20 A trong tối đa 30 giây
Điện trở tối đa	50 MΩ
Điện dung tối đa	9.999 µF
Tần số tối đa	200 kHz
Duty cycle tối đa	99,9%
Dải đo nhiệt độ của đồng hồ	-200°C đến 1090°C, không tính giới hạn đầu dò
Dải đầu dò 80BK	-40°C đến 260°C
Độ dẫn tối đa	60,00 nS
Hiển thị	6000 count, 3-3/4 digit
Cấp an toàn	CAT III 1000 V / CAT IV 600 V
Kích thước đồng hồ	201 × 98 × 52 mm
Trọng lượng đồng hồ	624 g

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 88V/A

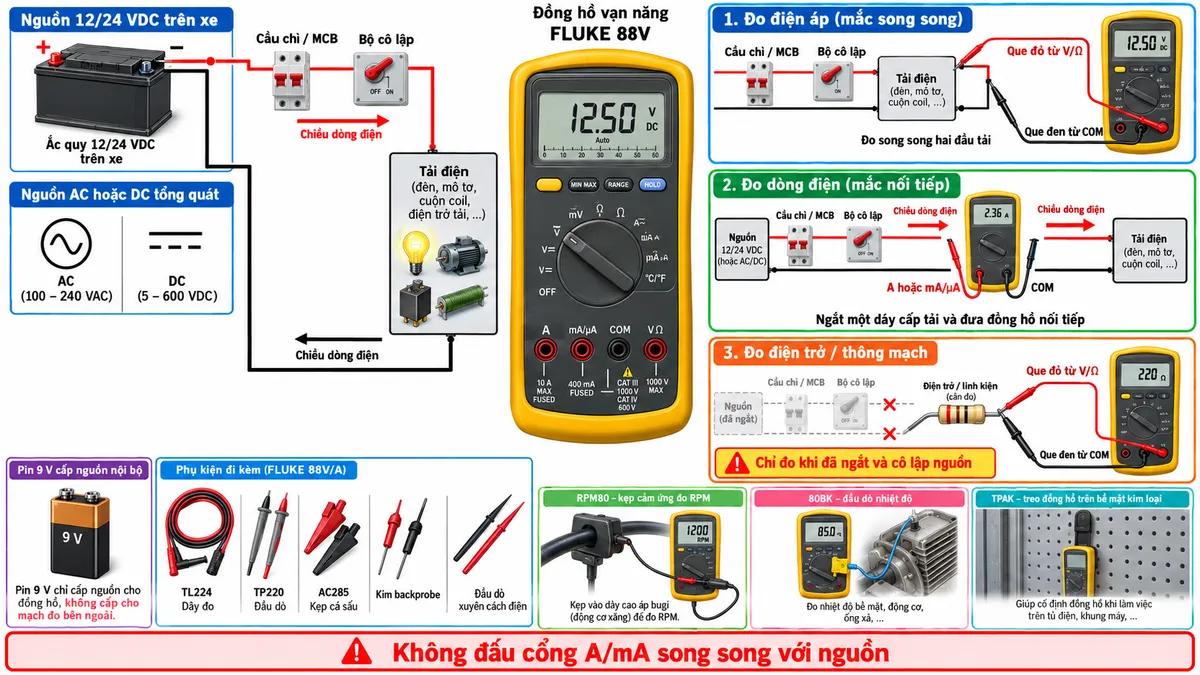

Kết nối đồng hồ trong các phép đo cơ bản

Khi đo điện áp, que đen được cắm vào cổng COM và que đỏ vào cổng V/Ω; hai que đo được đặt song song với nguồn, tải hoặc linh kiện cần kiểm tra. Khi đo dòng điện trực tiếp, đồng hồ phải được đưa nối tiếp vào mạch qua cổng A hoặc mA/µA thích hợp và cổng COM. Không được đặt cổng đo dòng trực tiếp song song với nguồn vì có thể làm dòng lớn chạy qua mạch đo.

Đối với phép đo điện trở, thông mạch, diode hoặc điện dung, mạch cần được ngắt và cô lập nguồn trước khi đo; các phần tử tích năng cần được xả an toàn. Trên hệ thống điện ô tô, cầu chì nguyên bản của mạch phải được giữ đúng chức năng bảo vệ và kỹ thuật viên cần xác định rõ điểm đo trước khi backprobe hoặc sử dụng đầu dò xuyên cách điện.

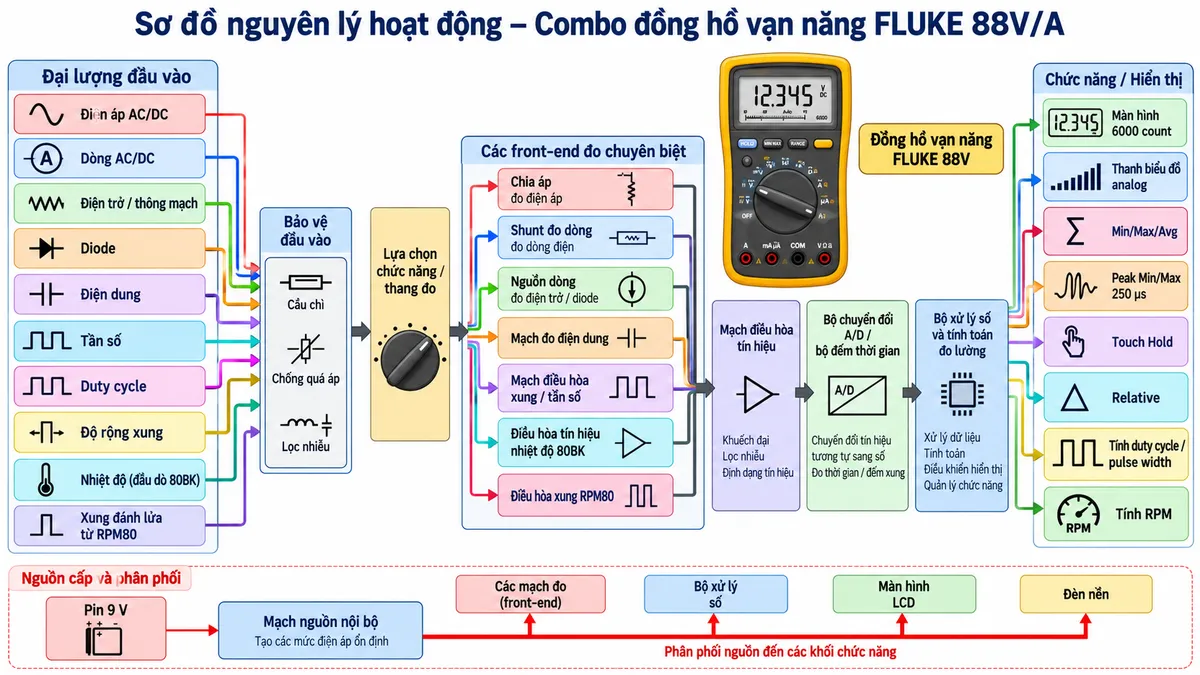

Nguyên lý xử lý tín hiệu đo

Tín hiệu điện đi vào đồng hồ trước tiên qua mạch bảo vệ đầu vào. Công tắc xoay và hệ thống lựa chọn thang đo định tuyến tín hiệu qua mạch phù hợp như chia áp khi đo điện áp, shunt khi đo dòng, nguồn kích nội bộ khi đo điện trở hoặc thông mạch, và mạch điều hòa riêng đối với các tín hiệu nhiệt độ, tần số hay xung.

Tín hiệu sau điều hòa được chuyển sang dạng số để bộ xử lý tính toán giá trị đo, điều khiển màn hình và các chức năng Min/Max/Avg, Peak Min/Max, Relative hoặc Touch Hold. Đối với tần số, duty cycle và pulse width, khối xử lý thời gian xác định chu kỳ, thời gian mức xung và tỷ lệ đóng/cắt của tín hiệu.

Với đo RPM ô tô, đầu dò RPM80 nhận xung đánh lửa bằng phương pháp cảm ứng từ dây cao áp tương thích. Chuỗi xung sau đó được điều hòa và xử lý để quy đổi thành tốc độ quay. Với phép đo nhiệt độ, đầu dò 80BK tạo tín hiệu nhiệt điện tương ứng với nhiệt độ tại điểm tiếp xúc; đồng hồ xử lý tín hiệu và hiển thị giá trị nhiệt độ.

Ứng dụng chẩn đoán ô tô

Đồng hồ vạn năng ô tô FLUKE 88V/A phù hợp với các công việc chẩn đoán trên xe thông thường và xe hybrid, từ kiểm tra nguồn điện cơ bản đến phân tích các tín hiệu điều khiển có chu kỳ hoặc dạng xung.

• Kiểm tra điện áp ắc quy, nguồn sạc, mạch mass và sụt áp trên dây dẫn hoặc đầu nối.
• Kiểm tra cầu chì, dây điện, công tắc, relay, điện trở và diode.
• Kiểm tra tín hiệu cảm biến và cơ cấu chấp hành trong hệ thống điều khiển động cơ.
• Đo duty cycle của các tín hiệu điều khiển dạng PWM phù hợp.
• Đo độ rộng xung phục vụ kiểm tra thời gian điều khiển kim phun nhiên liệu.
• Đo RPM với đầu dò cảm ứng RPM80 trong các hệ thống đánh lửa tương thích.
• Đo nhiệt độ tiếp xúc bằng đầu dò 80BK trong phạm vi làm việc của đầu dò.
• Theo dõi tín hiệu thay đổi bằng thanh biểu đồ analog, Min/Max/Avg và Peak Min/Max.

Cam kết và nơi mua Combo đồng hồ vạn năng FLUKE 88V/A

Khi chọn Combo FLUKE 88V/A chính hãng, người mua nên kiểm tra đúng bộ 88V/A và các phụ kiện quan trọng như RPM80, 80BK, TL224, TP220, AC285, TPAK, kim backprobe, đầu dò xuyên cách điện, C800 và holster. Việc lựa chọn đủ bộ phụ kiện giúp khai thác đúng thế mạnh của FLUKE 88V trong chẩn đoán điện và điện tử ô tô.

Để mua Combo đồng hồ vạn năng FLUKE 88V/A chính hãng, nhận tư vấn kỹ thuật và lựa chọn bộ phụ kiện phù hợp với công việc chẩn đoán, hãy liên hệ thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 88V/A được thiết kế chủ yếu cho ứng dụng nào?

FLUKE 88V/A là bộ đồng hồ vạn năng hướng đến chẩn đoán điện ô tô, hỗ trợ kiểm tra xe truyền thống và nhiều công việc điện trên xe hybrid. Bộ kit có thêm đầu dò RPM, nhiệt độ và nhiều phụ kiện tiếp cận dây dẫn, giắc cắm.

FLUKE 88V/A có đo RPM được không?

Có. Bộ sản phẩm kèm RPM80 inductive pickup, cho phép thu tín hiệu đánh lửa bằng cảm ứng trên hệ thống tương thích để đồng hồ tính toán và hiển thị tốc độ động cơ.

FLUKE 88V/A có dùng để kiểm tra kim phun nhiên liệu không?

Có. Fluke 88V có chức năng đo độ rộng xung với độ phân giải theo mili giây, phù hợp kiểm tra thời gian điều khiển kim phun và các tín hiệu xung tương tự.

FLUKE 88V/A có đo nhiệt độ không?

Có. Đồng hồ hỗ trợ đo nhiệt độ và bộ 88V/A đi kèm đầu dò 80BK. Dải sử dụng thực tế phải tuân theo giới hạn của chính đầu dò nhiệt độ.

Peak Min/Max của FLUKE 88V có tác dụng gì?

Peak Min/Max giúp ghi nhận những sự kiện điện xuất hiện rất nhanh mà chế độ hiển thị thông thường có thể bỏ qua, hỗ trợ truy tìm các sự cố chập chờn và quá độ.

FLUKE 88V/A có kèm bộ treo nam châm không?

Có. Bộ sản phẩm bao gồm TPAK ToolPak Magnetic Meter Hanging Kit, cho phép cố định đồng hồ lên nhiều bề mặt thép phù hợp và giúp kỹ thuật viên rảnh tay khi thao tác.

FLUKE 88V/A có thể đo dòng điện trực tiếp không?

Có. Đồng hồ có các cổng đo dòng chuyên dụng. Khi đo dòng, thiết bị phải được mắc nối tiếp với mạch theo đúng cổng và thang đo; không được đặt cổng A hoặc mA trực tiếp song song với nguồn.

FLUKE 88V/A có phù hợp kiểm tra mạch điều khiển điện tử trên xe không?

Có. Trở kháng đầu vào cao, các chức năng đo tần số, duty cycle, pulse width, Min/Max/Avg và thanh biểu đồ analog giúp FLUKE 88V phù hợp với nhiều công việc kiểm tra cảm biến, ECU, mạch tín hiệu và cơ cấu chấp hành trên xe.
