Đồng hồ vạn năng FLUKE 101

Đồng hồ vạn năng FLUKE 101 – thiết bị đo điện nhỏ gọn cho kiểm tra cơ bản

Đồng hồ vạn năng FLUKE 101 là đồng hồ đo điện kỹ thuật số cầm tay được thiết kế cho các phép kiểm tra điện cơ bản như điện áp AC/DC, điện trở, thông mạch, diode, điện dung, tần số và chu trình hoạt động. Thiết bị có kích thước nhỏ gọn, thao tác đơn giản và phù hợp cho kỹ thuật viên điện, bảo trì thiết bị, HVAC, điện dân dụng và điện thương mại.

Fluke là thương hiệu thiết bị đo lường của Hoa Kỳ, được thành lập từ năm 1948 và hiện có trụ sở tại Everett, Washington. Thương hiệu tập trung vào các thiết bị kiểm tra, đo lường và chẩn đoán phục vụ kỹ thuật viên, kỹ sư và đội ngũ bảo trì. Sản phẩm FLUKE 101 trong thông tin hàng hóa này có xuất xứ Trung Quốc.

Thông số kỹ thuật chính

Hạng mục	Thông số
Màn hình	LCD 6000 số đếm, tốc độ cập nhật 3 lần/giây
Điện áp tối đa giữa cực đo và đất	600 V
Phân hạng an toàn	IEC 61010-2-033, CAT III 600 V
Điện áp AC	6,000 V; 60,00 V; 600,0 V; dải mV AC 600,0 mV; tần số quy định 40 Hz đến 500 Hz
Điện áp DC	6,000 V; 60,00 V; 600,0 V
Độ chính xác điện áp DC	±(0,5 % giá trị đọc + 3 chữ số)
Điện trở	400,0 Ω đến 40,00 MΩ
Kiểm tra diode	Dải 2,000 V, độ phân giải 0,001 V
Điện dung	50,00 nF đến 1000 μF
Tần số	10 Hz đến 100 kHz
Tự động chọn thang đo	Có
Tự động tắt nguồn	Sau khoảng 20 phút không hoạt động
Nguồn pin	2 pin AAA, IEC LR03; thời lượng tối thiểu 200 giờ theo tài liệu hướng dẫn
Kích thước	130 mm x 65 mm x 27 mm
Khối lượng	160 g
Cấp bảo vệ vỏ	IP40 theo IEC 60529
Nhiệt độ vận hành	0 °C đến 40 °C

Ưu điểm và tính năng nổi bật của FLUKE 101

Điểm nổi bật của FLUKE 101 là tập trung vào những phép đo thường xuyên cần thiết trong công việc kiểm tra điện mà không bổ sung các cổng đo dòng phức tạp. Thiết kế này giúp đồng hồ gọn, dễ mang theo và thuận tiện khi cần kiểm tra nhanh tại tủ điện, bảng điều khiển, thiết bị điện hoặc bo mạch.

• Đo điện áp AC/DC phục vụ kiểm tra nguồn cấp, đường dây, thiết bị điện và nhiều mạch điện thông dụng.
• Đo điện trở và kiểm tra thông mạch hỗ trợ tìm dây đứt, kiểm tra kết nối, tiếp điểm, dây dẫn và linh kiện khi mạch đã được ngắt nguồn an toàn.
• Kiểm tra diode giúp đánh giá chiều phân cực và điện áp thuận của diode trong quá trình sửa chữa điện tử.
• Đo điện dung hữu ích khi kiểm tra tụ điện trong thiết bị điện, điện tử và hệ thống điều khiển.
• Đo tần số và chu trình hoạt động hỗ trợ kiểm tra một số tín hiệu tuần hoàn trong quá trình bảo trì và chẩn đoán.
• Chế độ tự động xác định phạm vi đo giúp giảm thao tác lựa chọn thang thủ công.
• Chức năng giữ kết quả trên màn hình thuận tiện khi vị trí đo khó quan sát trực tiếp.
• Tự động tắt nguồn khi không sử dụng giúp hạn chế tiêu hao pin.
• Thiết kế cầm tay nhỏ và nhẹ, thích hợp mang theo trong túi dụng cụ của kỹ thuật viên.

Một điểm cần lưu ý khi lựa chọn là FLUKE 101 không có cổng đo dòng điện trực tiếp. Hai cực của thiết bị gồm cực COM dùng làm cực chung và cực đầu vào dùng cho các phép đo của đồng hồ. Nếu công việc bắt buộc phải đo dòng trực tiếp bằng cách mắc đồng hồ nối tiếp với mạch, cần lựa chọn dòng đồng hồ có chức năng đo dòng phù hợp.

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 101

Nguyên lý đo điện áp AC và DC

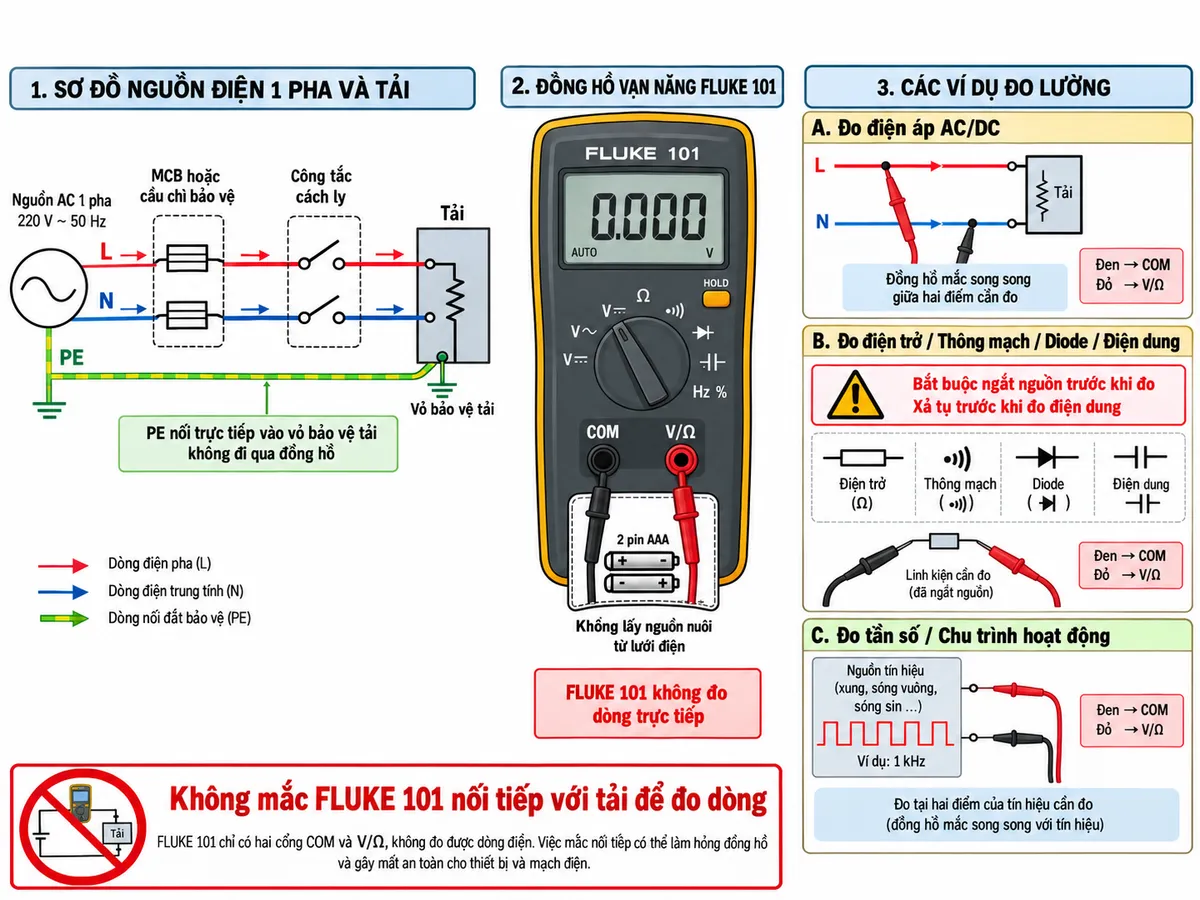

Khi đo điện áp, que đen được kết nối với cổng COM, que đỏ nối với cổng đầu vào đo và hai que được đặt song song với hai điểm cần kiểm tra. Tín hiệu điện áp đi qua mạch bảo vệ và mạch xử lý đầu vào của đồng hồ, sau đó được chuyển đổi thành dữ liệu số để hiển thị trên LCD. Người dùng lựa chọn chế độ điện áp AC, DC hoặc mV phù hợp bằng công tắc xoay.

Đo điện trở và kiểm tra thông mạch

Ở chế độ đo điện trở, đồng hồ sử dụng nguồn pin bên trong để tạo tín hiệu kiểm tra qua linh kiện hoặc đường dây rồi xác định giá trị điện trở. Mạch cần kiểm tra phải được ngắt nguồn trước khi thực hiện phép đo. Chế độ thông mạch sử dụng cùng hai cổng đo và phát âm báo khi phát hiện điện trở đủ thấp theo điều kiện của thiết bị, giúp kỹ thuật viên kiểm tra nhanh dây dẫn và kết nối.

Kiểm tra diode và điện dung

Trong chế độ diode, đồng hồ tạo tín hiệu thử để xác định điện áp phân cực thuận của linh kiện. Với phép đo điện dung, đồng hồ thực hiện quá trình nạp và đánh giá đáp ứng của tụ để tính giá trị điện dung. Trước khi kiểm tra điện trở, diode hoặc tụ điện, cần ngắt nguồn khỏi mạch; riêng tụ điện cần được xả an toàn theo quy trình kỹ thuật trước khi kết nối đồng hồ.

Đo tần số và chu trình hoạt động

Ở chế độ đo tần số, tín hiệu tại hai que đo được đưa vào mạch xử lý để xác định số chu kỳ trong một đơn vị thời gian. Nút chức năng màu vàng cho phép chuyển sang phép đo chu trình hoạt động, giúp đánh giá tỷ lệ thời gian tín hiệu ở trạng thái hoạt động trong mỗi chu kỳ.

Do FLUKE 101 không có đường vào chuyên dụng cho phép đo dòng trực tiếp, không được mắc thiết bị nối tiếp với tải như một ampe kế. Khi đo điện áp hoặc tín hiệu, đồng hồ được kết nối song song tại các điểm cần kiểm tra; các phép đo điện trở, thông mạch, diode và điện dung được thực hiện trên mạch đã ngắt nguồn.

Ứng dụng thực tế

Đồng hồ vạn năng Fluke 101 phù hợp cho kiểm tra nguồn điện, ổ cắm, dây dẫn, cầu chì, công tắc, tiếp điểm, linh kiện điện tử và các mạch điều khiển cơ bản. Thiết bị cũng hữu ích cho kỹ thuật viên HVAC khi cần kiểm tra điện áp, điện trở, tụ điện hoặc tín hiệu tần số trong quá trình bảo dưỡng và xử lý sự cố.

Trong bảo trì điện công nghiệp, FLUKE 101 phù hợp làm đồng hồ kiểm tra cơ bản mang theo hằng ngày, đặc biệt trong các công việc không yêu cầu đo dòng trực tiếp hoặc những chức năng phân tích điện chuyên sâu.

Cam kết và nơi mua Đồng hồ vạn năng FLUKE 101

Khi lựa chọn thiết bị đo điện, người dùng nên quan tâm đến nguồn gốc hàng hóa, đúng model, phụ kiện đi kèm và tài liệu kỹ thuật để bảo đảm thiết bị được sử dụng đúng chức năng. Với Đồng hồ vạn năng FLUKE 101 chính hãng, thietbicodien hỗ trợ khách hàng lựa chọn sản phẩm theo nhu cầu kiểm tra điện, bảo trì và sửa chữa thực tế.

Để đặt mua FLUKE 101, kiểm tra tình trạng hàng và nhận tư vấn kỹ thuật, khách hàng có thể liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 101 có đo được dòng điện không?

Không. FLUKE 101 không có chức năng đo dòng trực tiếp và không có cổng A hoặc mA. Không được mắc đồng hồ nối tiếp với tải như khi sử dụng ampe kế.

FLUKE 101 có đo được điện áp AC và DC không?

Có. Thiết bị hỗ trợ đo điện áp xoay chiều và một chiều, phù hợp với các phép kiểm tra nguồn và mạch điện cơ bản. Khi đo điện áp, đồng hồ được mắc song song với hai điểm cần kiểm tra.

FLUKE 101 có kiểm tra thông mạch và diode không?

Có. Đồng hồ hỗ trợ cả kiểm tra thông mạch có âm báo và kiểm tra diode. Các chức năng này sử dụng cổng COM và cổng đầu vào đo chung của thiết bị.

FLUKE 101 có đo tụ điện không?

Có. Thiết bị hỗ trợ đo điện dung. Trước khi thực hiện, cần ngắt nguồn khỏi mạch và xả tụ điện an toàn để bảo vệ người sử dụng cũng như đồng hồ.

FLUKE 101 có đo được tần số không?

Có. Đo tần số và chu trình hoạt động là các chức năng có sẵn trên thiết bị, phù hợp cho việc kiểm tra một số tín hiệu điện và tín hiệu điều khiển tuần hoàn.

FLUKE 101 sử dụng bao nhiêu cổng đo?

Thiết bị sử dụng một cực COM làm cực chung và một cực đầu vào cho các phép đo. Thiết kế này phù hợp với nhóm chức năng của FLUKE 101 và cũng cho thấy đây không phải đồng hồ dùng để đo dòng trực tiếp.

FLUKE 101 phù hợp với những đối tượng nào?

Sản phẩm phù hợp cho kỹ thuật viên điện, nhân viên bảo trì, kỹ thuật HVAC, thợ sửa chữa điện tử và người cần một đồng hồ vạn năng nhỏ gọn để thực hiện các phép kiểm tra điện cơ bản thường ngày.

Khi nào cần ngắt nguồn trước khi sử dụng FLUKE 101?

Khi đo điện trở, kiểm tra thông mạch, diode hoặc điện dung, mạch cần được ngắt khỏi nguồn điện. Với tụ điện, cần xả tụ an toàn trước khi thực hiện phép đo và tuân thủ hướng dẫn an toàn của nhà sản xuất.
