Đồng hồ vạn năng True-RMS FLUKE 175 cho kiểm tra điện công nghiệp

Đồng hồ vạn năng True-RMS FLUKE 175 là thiết bị đo điện cầm tay thuộc dòng 170 Series của Fluke, thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ. Sản phẩm được thiết kế cho kỹ thuật viên điện, bảo trì công nghiệp, điện tử và dịch vụ kỹ thuật cần một đồng hồ đa năng, dễ sử dụng và có cấp an toàn phù hợp với môi trường điện công nghiệp.

FLUKE 175 hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, thông mạch và diode. Công nghệ True-RMS giúp cải thiện độ chính xác khi đo tín hiệu AC không thuần sin, trong khi các chức năng Auto Range, Manual Range, Display Hold, Auto Hold và Min/Max/Avg hỗ trợ xử lý sự cố nhanh tại hiện trường.

Ưu điểm và tính năng nổi bật của FLUKE 175

Đo True-RMS AC là tính năng quan trọng của FLUKE 175, phù hợp với nhiều tải điện tử và thiết bị có dạng sóng AC bị méo so với sóng sin lý tưởng.

• Đo điện áp và dòng điện AC/DC phục vụ kiểm tra nguồn, tải và mạch điều khiển.
• Đo điện trở, điện dung, tần số, thông mạch và diode.
• True-RMS cho phép đo AC trên nhiều dạng sóng thực tế trong hệ thống điện và điện tử.
• Hỗ trợ chuyển thang đo tự động và thủ công.
• Display Hold giúp giữ kết quả đo trên màn hình.
• Auto Hold hỗ trợ tự động giữ giá trị đo ổn định.
• Min/Max/Avg hỗ trợ theo dõi giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình kiểm tra.
• Bargraph analog giúp quan sát xu hướng tín hiệu thay đổi nhanh.
• Thiết kế công thái học với lớp bảo vệ tích hợp, phù hợp công việc bảo trì hiện trường.
• Hỗ trợ hiệu chuẩn qua mặt trước mà không cần mở vỏ máy.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp DC tối đa	1000 V
Độ chính xác điện áp DC tốt nhất	±(0,15% + 2)
Độ phân giải điện áp DC tốt nhất	0,1 mV
Điện áp AC tối đa	1000 V
Độ chính xác điện áp AC tốt nhất	±(1,0% + 3)
Dòng DC tối đa	10 A
Độ chính xác dòng DC tốt nhất	±(1,0% + 3)
Dòng AC tối đa	10 A
Độ chính xác dòng AC tốt nhất	±(1,5% + 3)
Điện trở tối đa	50 MΩ
Điện dung tối đa	10.000 µF
Tần số tối đa	100 kHz
Phương pháp đo AC	True-RMS
Hiển thị số	6000 counts
Bargraph analog	33 đoạn, cập nhật 40 lần/giây
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Nhiệt độ hoạt động	-10 đến +50 °C
Nhiệt độ lưu trữ	-30 đến +60 °C
Nguồn cấp	Pin alkaline 9 V
Thời lượng pin điển hình	Khoảng 200 giờ
Kích thước	185 × 90 × 43 mm
Trọng lượng	420 g

Chức năng, nguyên lý hoạt động và ứng dụng

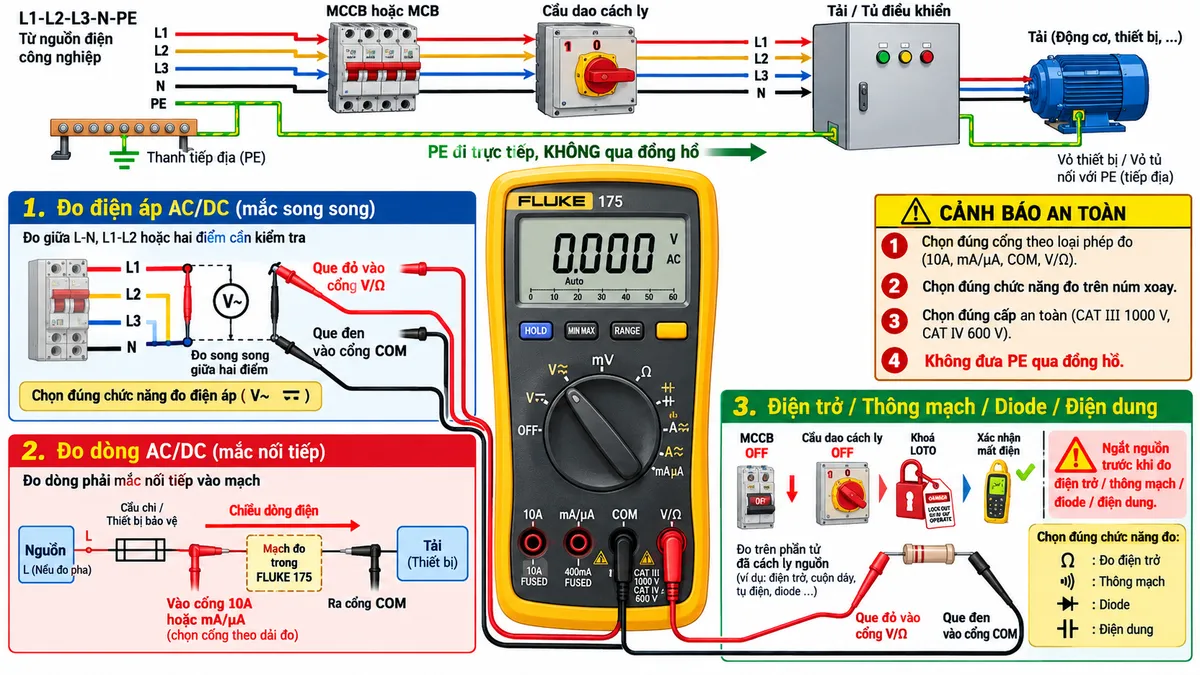

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 175 được mắc song song với hai điểm cần kiểm tra. Que đen sử dụng cổng COM, que đỏ sử dụng cổng V/Ω và người vận hành chọn chức năng AC hoặc DC phù hợp với tín hiệu cần đo.

Đối với phép đo AC, mạch True-RMS xử lý tín hiệu để xác định giá trị hiệu dụng chính xác hơn trên những dạng sóng không thuần sin, phù hợp với nhiều tải điện tử và hệ thống điều khiển hiện đại.

Đo dòng AC/DC

Khi đo dòng trực tiếp, đồng hồ phải được mắc nối tiếp với tải. Người dùng cần lựa chọn đúng cổng dòng theo dải đo, kiểm tra dây đo và chức năng trước khi cấp điện trở lại cho mạch.

Không được mắc đồng hồ đang ở cấu hình đo dòng trực tiếp song song với nguồn điện vì có thể làm tác động cầu chì bảo vệ đầu vào và gây nguy hiểm cho người thao tác.

Đo điện trở và thông mạch

Chức năng đo điện trở và thông mạch hỗ trợ kiểm tra dây dẫn, cầu chì, tiếp điểm, relay, contactor và cuộn dây. Mạch cần được ngắt nguồn, cô lập và xác nhận mất điện trước khi thực hiện phép đo.

Kiểm tra diode

FLUKE 175 hỗ trợ kiểm tra diode để đánh giá tình trạng dẫn thuận của linh kiện bán dẫn. Khi kiểm tra, linh kiện hoặc mạch cần được tách khỏi nguồn và bảo đảm không còn điện áp nguy hiểm.

Đo điện dung

Chức năng đo điện dung phù hợp để kiểm tra tụ điện trong nguồn, mạch điều khiển và thiết bị điện tử. Tụ điện phải được xả điện an toàn trước khi kết nối với đồng hồ.

Đo tần số

Đo tần số giúp kỹ thuật viên đánh giá tín hiệu AC hoặc tín hiệu điều khiển trong hệ thống điện và điện tử. Kết quả này có thể được sử dụng kết hợp với các đại lượng khác để phân tích tình trạng vận hành của thiết bị.

Min/Max/Avg, Display Hold và Auto Hold

Min/Max/Avg giúp đồng hồ ghi nhận biến động của tín hiệu trong quá trình theo dõi, hữu ích khi tìm hiện tượng sụt áp hoặc thay đổi tải không xuất hiện liên tục. Display Hold giữ giá trị đang hiển thị, còn Auto Hold giúp tự động giữ một giá trị ổn định sau khi phép đo được xác lập.

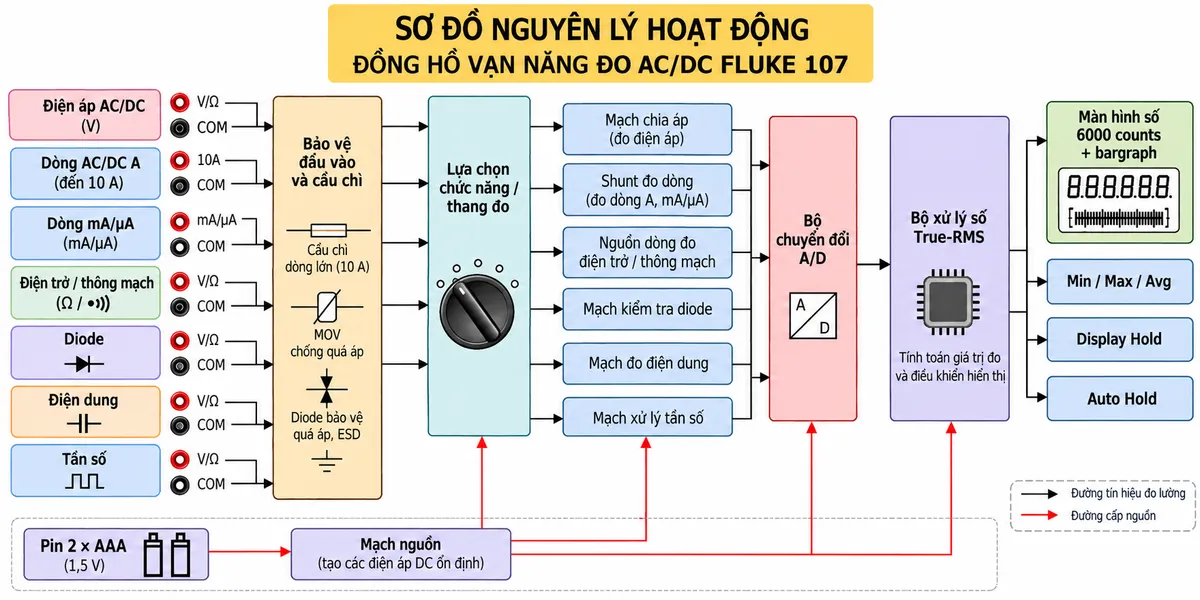

Nguyên lý xử lý tín hiệu bên trong

Tín hiệu từ các cổng đầu vào trước tiên đi qua khối bảo vệ và cầu chì. Mạch lựa chọn chức năng và thang đo sau đó định tuyến tín hiệu tới front-end tương ứng với đại lượng đang kiểm tra.

Điện áp được xử lý bằng mạng chia áp; dòng điện được chuyển đổi qua điện trở shunt; phép đo điện trở và thông mạch sử dụng nguồn đo nội bộ; diode, điện dung và tần số sử dụng các mạch điều hòa tín hiệu riêng. Tín hiệu sau xử lý analog được đưa tới bộ chuyển đổi A/D.

Bộ xử lý số thực hiện tính toán kết quả và xử lý True-RMS cho phép đo AC, sau đó điều khiển màn hình, bargraph và các chức năng Min/Max/Avg, Display Hold và Auto Hold.

Ứng dụng điển hình

• Bảo trì điện công nghiệp tại nhà máy và dây chuyền sản xuất.
• Kiểm tra tủ điện phân phối và tủ điều khiển.
• Kiểm tra nguồn AC/DC và các mạch điện tử.
• Kiểm tra relay, contactor, cầu chì, dây dẫn và cuộn dây.
• Kiểm tra tụ điện và diode.
• Đo tần số tín hiệu trong hệ thống điều khiển.
• Theo dõi biến động điện áp hoặc dòng bằng Min/Max/Avg.
• Bảo trì thiết bị điện cơ và hệ thống HVAC ở các phép đo điện cơ bản.

Khác biệt giữa FLUKE 175, FLUKE 177 và FLUKE 179

Cả ba model trong 170 Series đều hỗ trợ True-RMS và các phép đo điện cơ bản. FLUKE 175 là phiên bản nền tảng của dòng, trong khi FLUKE 177 có độ chính xác DC cao hơn và bổ sung đèn nền; FLUKE 179 tiếp tục bổ sung chức năng đo nhiệt độ.

Vì vậy FLUKE 175 phù hợp khi người dùng cần một đồng hồ True-RMS công nghiệp tập trung vào các phép đo điện thiết yếu mà không cần chức năng nhiệt độ hoặc đèn nền.

Lưu ý an toàn khi sử dụng

Khi sử dụng đồng hồ vạn năng FLUKE 175, cần kiểm tra tình trạng dây đo, vị trí cắm dây và chức năng đang chọn trước khi tiếp xúc với mạch điện. Sau khi đo dòng, nên đưa dây đo trở lại cổng phù hợp trước khi chuyển sang phép đo điện áp.

Đối với điện trở, thông mạch, diode và điện dung, cần ngắt nguồn, cô lập mạch và xác nhận mất điện trước khi đo. Dây PE phải đi trực tiếp từ hệ thống tiếp địa tới vỏ thiết bị và không được đưa qua đồng hồ.

Cam kết và nơi mua FLUKE 175

Khi lựa chọn FLUKE 175 chính hãng, khách hàng nên đối chiếu đúng model, chức năng và phụ kiện để đảm bảo đáp ứng nhu cầu kiểm tra, bảo trì điện thực tế. thietbicodien hỗ trợ tư vấn kỹ thuật, phương pháp sử dụng và lựa chọn thiết bị phù hợp với từng hệ thống.

Khách hàng cần mua đồng hồ vạn năng True-RMS FLUKE 175 chính hãng có thể liên hệ thietbicodien để được tư vấn và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE 175 có phải đồng hồ True-RMS không?

Có. FLUKE 175 sử dụng True-RMS cho điện áp và dòng AC, phù hợp với nhiều tín hiệu không thuần sin.

FLUKE 175 đo được những đại lượng nào?

Thiết bị hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, thông mạch và diode.

FLUKE 175 có đo nhiệt độ không?

Không. FLUKE 175 không tích hợp chức năng đo nhiệt độ; chức năng này có trên FLUKE 179 trong cùng dòng sản phẩm.

FLUKE 175 có đèn nền màn hình không?

Không. FLUKE 175 không được trang bị đèn nền; FLUKE 177 và FLUKE 179 là các phiên bản trong cùng dòng có tính năng này.

FLUKE 175 có chức năng Min/Max/Avg không?

Có. Min/Max/Avg hỗ trợ theo dõi giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình kiểm tra.

FLUKE 175 có Auto Hold không?

Có. Auto Hold hỗ trợ tự động giữ giá trị đo ổn định để người vận hành thuận tiện đọc kết quả.

FLUKE 175 có phù hợp dùng trong tủ điện công nghiệp không?

Có. Thiết bị được thiết kế cho công việc kiểm tra và xử lý sự cố điện công nghiệp khi sử dụng đúng phạm vi đo, phụ kiện và quy trình an toàn.

FLUKE 175 có bộ lọc VFD không?

Không. FLUKE 175 không có bộ lọc thông thấp chuyên dụng cho phép đo đầu ra biến tần như một số dòng đồng hồ công nghiệp cao hơn.

Có thể đo điện trở khi mạch đang mang điện không?

Không. Phải ngắt nguồn, cô lập mạch và xác nhận mất điện trước khi đo điện trở, thông mạch, diode hoặc điện dung.
