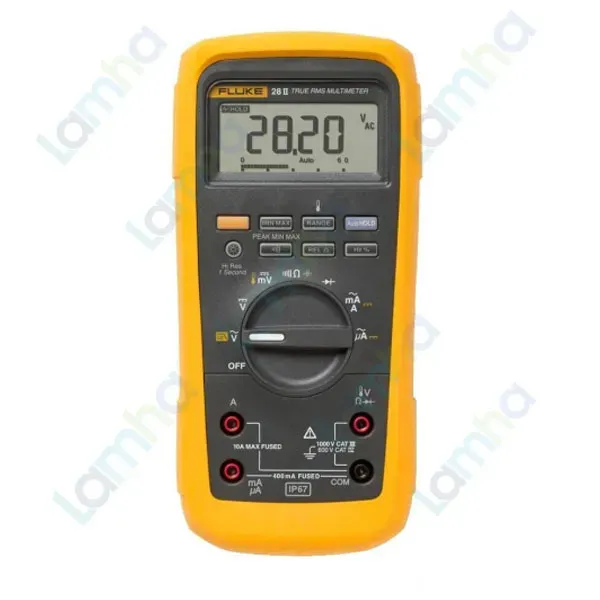

Đồng hồ vạn năng True-RMS FLUKE 28 II

Đồng hồ vạn năng True-RMS FLUKE 28 II cho môi trường công nghiệp khắc nghiệt

Đồng hồ vạn năng True-RMS FLUKE 28 II là thiết bị đo điện công nghiệp bền chắc của Fluke, thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ. Sản phẩm được thiết kế cho kỹ thuật viên điện, bảo trì nhà máy và người dùng thường xuyên làm việc trong môi trường bụi, ẩm, rung động hoặc có nguy cơ va đập.

FLUKE 28 II kết hợp phép đo True-RMS với cấp bảo vệ IP67, khả năng chịu rơi và bộ lọc thông thấp dành cho hệ thống truyền động biến tần. Thiết bị hỗ trợ đo điện áp, dòng điện, điện trở, điện dung, tần số, diode và nhiệt độ, phù hợp cho nhiều nhiệm vụ kiểm tra và xử lý sự cố điện công nghiệp.

Ưu điểm và tính năng nổi bật của FLUKE 28 II

Khả năng làm việc trong điều kiện khắc nghiệt là điểm nổi bật của FLUKE 28 II. Vỏ máy được thiết kế kín để chống bụi và nước, đồng thời holster bảo vệ giúp tăng khả năng chịu va đập trong quá trình sử dụng tại hiện trường.

• Đo True-RMS điện áp và dòng AC, phù hợp với dạng sóng không thuần sin và tải phi tuyến.
• Cấp bảo vệ IP67 hỗ trợ chống bụi và nước trong môi trường công nghiệp.
• Thiết kế chịu rơi với holster, phù hợp cho công trường và nhà máy.
• Bộ lọc thông thấp VFD hỗ trợ đo điện áp và tần số trên các hệ thống truyền động điều chỉnh tốc độ.
• Đo điện áp AC/DC, dòng AC/DC, điện trở, điện dung, tần số, thông mạch và diode.
• Tích hợp chức năng đo nhiệt độ với đầu dò tương thích.
• Min/Max/Avg giúp ghi nhận biến thiên của tín hiệu trong quá trình theo dõi.
• Peak Min/Max hỗ trợ phát hiện các biến đổi nhanh của tín hiệu.
• Relative giúp loại bỏ ảnh hưởng của điện trở dây đo trong phép đo điện trở thấp.
• Cho phép lựa chọn thang đo tự động hoặc thủ công.
• Màn hình lớn, đèn nền hai mức và phím có đèn hỗ trợ thao tác trong khu vực thiếu sáng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo điện áp DC	0,1 mV đến 1000 V
Độ chính xác điện áp DC	±(0,05% + 1)
Dải đo điện áp AC	0,1 mV đến 1000 V
Độ chính xác điện áp AC	±(0,7% + 4)
Dải đo dòng DC	0,1 µA đến 10 A
Độ chính xác dòng DC	±(0,2% + 4)
Dải đo dòng AC	0,1 µA đến 10 A
Độ chính xác dòng AC	±(1,0% + 2)
Dòng đo ngắn hạn	20 A trong tối đa 30 giây
Dải đo điện trở	0,1 Ω đến 50 MΩ
Dải đo điện dung	1 nF đến 9999 µF
Dải đo tần số	0,5 Hz đến 199,99 kHz
Dải đo nhiệt độ của đồng hồ	-200 đến +1090 °C
Phương pháp đo AC	True-RMS
Bộ lọc thông thấp cho VFD	Có
Hiển thị số	6000 counts; 19.999 counts ở chế độ độ phân giải cao
Peak Min/Max	250 µs
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Cấp bảo vệ	IP67
Khả năng chịu rơi	3 m khi sử dụng holster
Nhiệt độ hoạt động	-15 đến +55 °C; có thể xuống -40 °C trong thời gian giới hạn theo hướng dẫn của hãng
Nguồn cấp	3 pin AA
Thời lượng pin điển hình	Khoảng 800 giờ
Kích thước kèm holster	198,1 × 100 × 63,5 mm
Trọng lượng kèm holster	698,5 g

Chức năng, nguyên lý hoạt động và ứng dụng

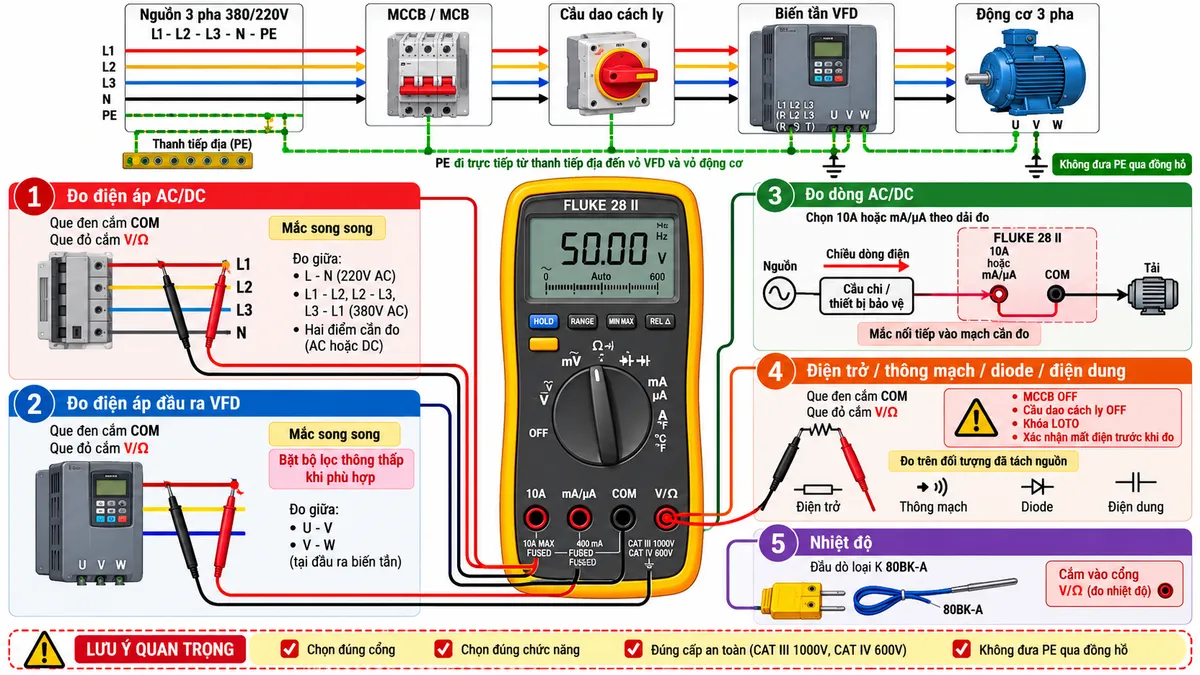

Đo điện áp AC/DC

Khi đo điện áp, FLUKE 28 II được mắc song song với hai điểm cần kiểm tra. Que đỏ sử dụng cổng V/Ω, que đen sử dụng cổng COM. Phương pháp này phù hợp để kiểm tra nguồn AC/DC, điện áp pha, điện áp dây, đầu vào thiết bị, tủ điện và hệ thống phân phối điện.

Đối với điện áp AC, mạch True-RMS xử lý dạng sóng để xác định giá trị hiệu dụng, giúp cải thiện độ chính xác khi tín hiệu bị méo bởi tải phi tuyến hoặc thiết bị điện tử công suất.

Đo hệ thống biến tần VFD

FLUKE 28 II có bộ lọc thông thấp dành cho phép đo trên hệ thống truyền động điều chỉnh tốc độ. Khi kích hoạt, tín hiệu AC được đưa qua bộ lọc để giảm ảnh hưởng của các thành phần chuyển mạch tần số cao trước khi thực hiện phép đo.

Tính năng này hữu ích khi kiểm tra điện áp và tần số đầu ra của biến tần, động cơ điều khiển tốc độ và các hệ thống có môi trường nhiễu điện cao.

Đo dòng AC/DC

Khi đo dòng trực tiếp, đồng hồ được mắc nối tiếp với tải. Người dùng cần chọn đúng cổng dòng và đúng thang đo trước khi đóng điện trở lại. Không được mắc đồng hồ ở chế độ đo dòng song song trực tiếp với nguồn điện.

Đo điện trở, thông mạch, diode và điện dung

Các chức năng này hỗ trợ kiểm tra cầu chì, dây dẫn, cuộn dây, relay, contactor, diode, điện trở và tụ điện. Trước khi thực hiện, mạch cần được ngắt nguồn, cô lập và xác nhận mất điện; tụ điện cần được xả an toàn trước khi đo.

Đo nhiệt độ

FLUKE 28 II tích hợp chức năng đo nhiệt độ, cho phép sử dụng đầu dò loại K tương thích để kiểm tra động cơ, ổ trục, thiết bị điện và những vị trí cần đánh giá nhiệt trong quá trình bảo trì.

Min/Max/Avg, Peak Min/Max và Relative

Min/Max/Avg giúp ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình trong thời gian theo dõi, hữu ích khi xử lý sự cố không liên tục. Peak Min/Max hỗ trợ bắt các biến đổi nhanh hơn, còn Relative cho phép thiết lập giá trị tham chiếu để quan sát sai lệch.

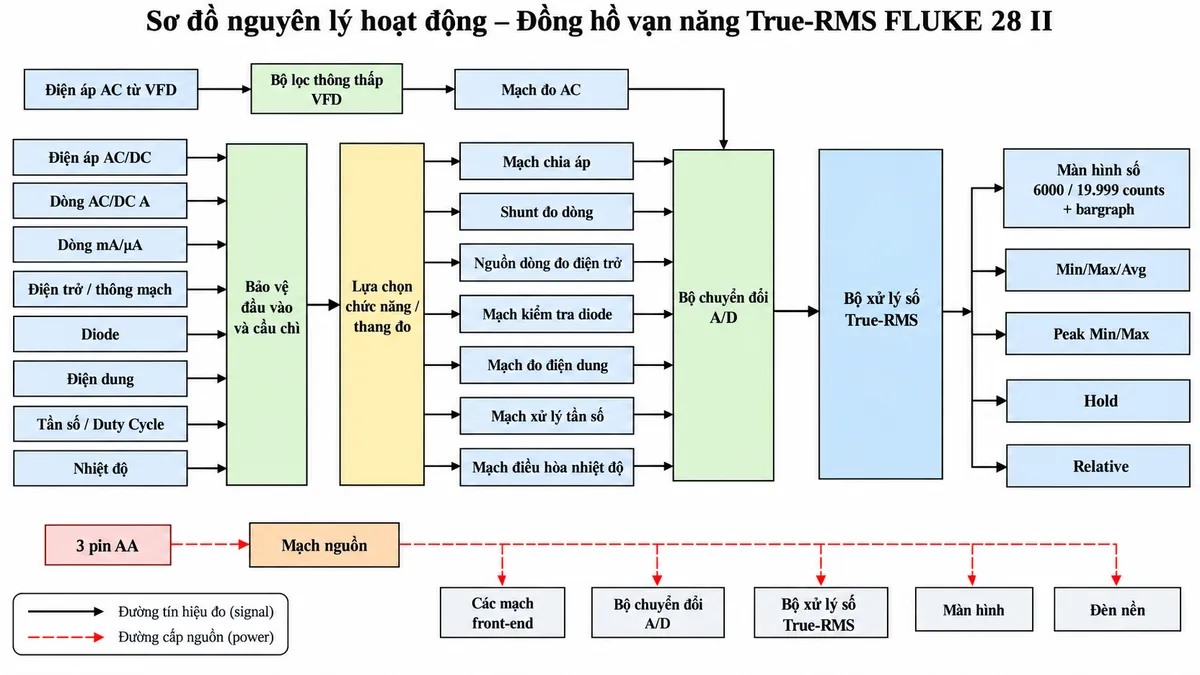

Nguyên lý xử lý tín hiệu bên trong

Tín hiệu từ các cổng đầu vào trước tiên đi qua mạch bảo vệ và cầu chì. Hệ thống chọn chức năng và thang đo sẽ định tuyến tín hiệu tới front-end phù hợp với đại lượng đang kiểm tra.

Điện áp được xử lý qua mạng chia áp; dòng điện qua shunt; điện trở và thông mạch sử dụng nguồn đo nội bộ; diode, điện dung, tần số và nhiệt độ sử dụng các mạch điều hòa tương ứng. Tín hiệu sau đó được chuyển đổi sang dữ liệu số bằng bộ chuyển đổi A/D.

Bộ xử lý số thực hiện tính toán True-RMS cho các phép đo AC, điều khiển màn hình và xử lý các chức năng Min/Max/Avg, Peak Min/Max, Hold và Relative. Với nhánh VFD, tín hiệu AC được đưa qua bộ lọc thông thấp trước khi đi vào mạch đo.

Ứng dụng điển hình

• Bảo trì điện công nghiệp tại nhà máy và công trường.
• Kiểm tra hệ thống phân phối điện và tủ điều khiển.
• Chẩn đoán động cơ và hệ thống sử dụng biến tần.
• Kiểm tra tải phi tuyến và thiết bị điện tử công suất.
• Kiểm tra relay, contactor, cầu chì, dây dẫn và linh kiện điện.
• Đo nhiệt độ kết hợp với các phép đo điện.
• Theo dõi dao động điện áp và dòng điện trong quá trình vận hành.
• Làm việc trong môi trường bụi, ẩm và điều kiện hiện trường khắc nghiệt.

Khác biệt đáng chú ý giữa FLUKE 28 II và FLUKE 27 II

FLUKE 28 II có True-RMS, tích hợp bộ lọc thông thấp cho VFD, chức năng đo nhiệt độ, Peak Min/Max và chế độ hiển thị độ phân giải cao. Đây là những tính năng không có hoặc không tương đương trên FLUKE 27 II.

Cả hai model đều hướng tới môi trường làm việc khắc nghiệt với thiết kế IP67, nhưng FLUKE 28 II phù hợp hơn khi cần xử lý dạng sóng méo, tải phi tuyến hoặc hệ thống biến tần.

Lưu ý an toàn khi sử dụng

Khi dùng đồng hồ FLUKE 28 II, cần kiểm tra tình trạng dây đo, vị trí dây tại các cổng đầu vào và chức năng đang chọn trước khi kết nối vào mạch. Sau khi đo dòng, cần đặc biệt kiểm tra lại vị trí dây đo trước khi chuyển sang đo điện áp.

Đối với điện trở, thông mạch, diode và điện dung, mạch phải được ngắt nguồn, cô lập và xác nhận mất điện. Dây PE của hệ thống phải nối trực tiếp tới hệ thống tiếp địa và vỏ thiết bị, không được đưa qua đồng hồ.

Cam kết và nơi mua FLUKE 28 II

Khi lựa chọn FLUKE 28 II chính hãng, khách hàng nên đối chiếu đúng model, phụ kiện đi kèm và yêu cầu ứng dụng, đặc biệt với công việc trên biến tần, động cơ và môi trường công nghiệp khắc nghiệt. thietbicodien hỗ trợ tư vấn chức năng, phương án sử dụng và lựa chọn thiết bị phù hợp.

Khách hàng cần mua đồng hồ vạn năng True-RMS FLUKE 28 II chính hãng có thể liên hệ thietbicodien để được tư vấn kỹ thuật và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE 28 II có phải đồng hồ True-RMS không?

Có. FLUKE 28 II sử dụng True-RMS cho các phép đo AC tương ứng, phù hợp với tải phi tuyến và dạng sóng không thuần sin.

FLUKE 28 II có phù hợp để đo biến tần VFD không?

Có. Đồng hồ tích hợp bộ lọc thông thấp giúp hỗ trợ đo điện áp và tần số trên các hệ thống truyền động điều chỉnh tốc độ.

FLUKE 28 II có đo nhiệt độ không?

Có. Thiết bị tích hợp chức năng đo nhiệt độ và có thể sử dụng đầu dò loại K tương thích như 80BK-A.

FLUKE 28 II có chống nước và bụi không?

Có. Thiết bị có cấp bảo vệ IP67, được thiết kế cho môi trường làm việc có bụi, nước và điều kiện hiện trường khắc nghiệt.

FLUKE 28 II có đo dòng mA và µA không?

Có. Đồng hồ hỗ trợ các dải dòng nhỏ cùng dải dòng lớn thông qua các cổng đầu vào tương ứng; cần chọn đúng cổng và thang đo trước khi kết nối.

FLUKE 28 II có chức năng Min/Max/Avg không?

Có. Min/Max/Avg giúp ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình theo dõi tín hiệu.

Peak Min/Max trên FLUKE 28 II dùng để làm gì?

Peak Min/Max hỗ trợ phát hiện các biến đổi nhanh của tín hiệu, hữu ích khi xử lý các sự kiện điện xảy ra trong thời gian ngắn.

Có thể đo điện trở khi mạch đang mang điện không?

Không. Mạch cần được ngắt nguồn, cô lập và xác nhận mất điện trước khi thực hiện đo điện trở, thông mạch, diode hoặc điện dung.

FLUKE 28 II phù hợp với những môi trường nào?

Sản phẩm phù hợp cho nhà máy, công trường, khai khoáng và nhiều môi trường bảo trì điện công nghiệp khắc nghiệt cần thiết bị chống bụi, chống nước và chịu va đập.
