Đồng hồ vạn năng True-RMS FLUKE 17B+

Đồng hồ vạn năng True-RMS FLUKE 17B+ – thiết bị đo điện đa năng cho kỹ thuật viên

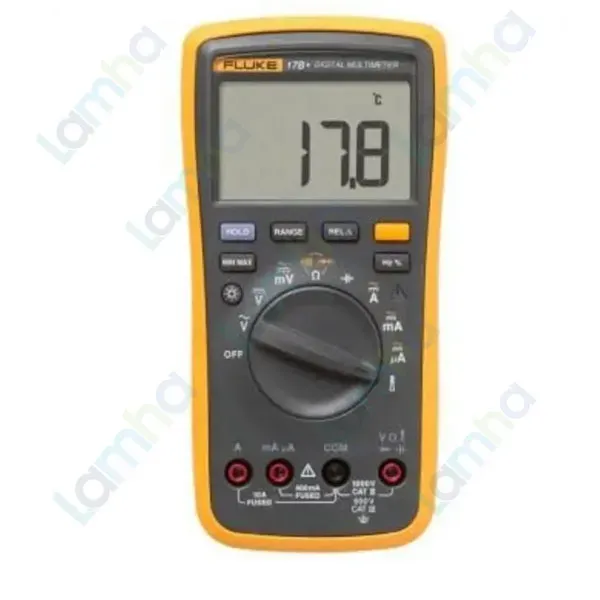

Đồng hồ vạn năng FLUKE 17B+ là thiết bị đo điện cầm tay thuộc dòng đồng hồ số phổ thông của Fluke, hướng đến công việc kiểm tra, bảo trì và chẩn đoán hệ thống điện, điện tử, HVAC và thiết bị công nghiệp. Model có màn hình LCD 4000 counts, hỗ trợ đo điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung, tần số, duty cycle, nhiệt độ, diode và kiểm tra thông mạch.

Lưu ý về tên gọi: tài liệu kỹ thuật chính thức của Fluke công bố sản phẩm với tên “Fluke 17B+ Digital Multimeter” và không công bố 17B+ là đồng hồ True-RMS. Vì vậy, khi lựa chọn thiết bị cho dạng sóng AC méo hoặc tải phi tuyến, cần phân biệt đặc điểm này với các dòng Fluke được nhà sản xuất xác nhận True-RMS.

1. Giới thiệu và nguồn gốc thương hiệu FLUKE 17B+

FLUKE 17B+ thuộc hệ sinh thái thiết bị đo kiểm của Fluke, thương hiệu chuyên về dụng cụ đo điện và thiết bị chẩn đoán kỹ thuật. Sản phẩm được thiết kế theo hướng gọn, dễ thao tác bằng một tay và phù hợp với nhu cầu đo kiểm thường xuyên của kỹ thuật viên điện, điện tử và bảo trì.

Phiên bản sản phẩm trong thông tin thương mại này có xuất xứ Trung Quốc. Máy sử dụng nguồn từ hai pin AA bên trong nên hoạt động độc lập với mạch đang đo, thuận tiện cho công việc hiện trường và kiểm tra trong tủ điện.

So với các đồng hồ cơ bản chỉ phục vụ đo điện áp và điện trở, 17B+ bổ sung những chức năng hữu ích như đo nhiệt độ, tần số và duty cycle, chế độ đo tương đối, MIN MAX và cảnh báo điện áp nguy hiểm, giúp mở rộng phạm vi chẩn đoán.

2. Ưu điểm và tính năng nổi bật

Đo đa chức năng trên một thiết bị

FLUKE 17B+ có thể sử dụng cho nhiều phép đo phổ biến từ hệ thống nguồn đến mạch điều khiển. Người dùng có thể kiểm tra điện áp, dòng điện, điện trở, thông mạch, diode, điện dung, tần số, chu kỳ nhiệm vụ và nhiệt độ mà không cần mang theo nhiều thiết bị riêng biệt.

Dải đo điện áp và dòng điện phù hợp bảo trì điện

Máy hỗ trợ đo điện áp AC/DC đến 1000 V và đo dòng AC/DC đến 10 A qua các đầu vào chuyên dụng. Đây là phạm vi hữu ích khi kiểm tra nguồn cấp, thiết bị điện, bo mạch, nguồn DC, mạch điều khiển và nhiều tải điện thông dụng.

Màn hình lớn có đèn nền

Màn hình LCD 4000 counts kết hợp đèn nền trắng giúp quan sát kết quả thuận tiện hơn trong tủ điện, phòng máy hoặc khu vực thiếu sáng. Chức năng Data Hold hỗ trợ giữ số đo trên màn hình khi vị trí đặt que đo gây khó quan sát trực tiếp.

Chức năng dành riêng cho 17B+

Ngoài các phép đo cơ bản, model này có đo nhiệt độ bằng đầu dò thermocouple loại K, đo tần số, duty cycle, đo tương đối và MIN MAX. Cảnh báo điện áp nguy hiểm hỗ trợ người sử dụng nhận biết khi đầu vào có mức điện áp cần chú ý.

Thiết kế an toàn cho công việc điện

Thiết bị đáp ứng cấp đo CAT III 600 V và CAT II 1000 V theo thông số của Fluke. Hai đường đo dòng được bảo vệ bằng cầu chì chuyên dụng, gồm đường dòng nhỏ và đường 10 A. Việc lựa chọn đúng cổng đo, đúng chức năng và đúng giới hạn điện áp vẫn là yêu cầu bắt buộc khi sử dụng.

Thông số kỹ thuật chính

Thông số	Đặc tính
Điện áp AC	4.000 V / 40.00 V / 400.0 V / 1000 V; 40 Hz đến 500 Hz
Điện áp DC	4.000 V / 40.00 V / 400.0 V / 1000 V
Dòng AC	Đến 10.00 A; dải μA, mA và A
Dòng DC	Đến 10.00 A; dải μA, mA và A
Điện trở	400.0 Ω đến 40.00 MΩ
Điện dung	40.00 nF đến 1000 μF
Tần số	10 Hz đến 100 kHz
Duty cycle	1% đến 99%
Nhiệt độ	-55 °C đến 400 °C theo các dải đo quy định
Màn hình	LCD 4000 counts, cập nhật khoảng 3 lần/giây, có đèn nền
Nguồn cấp	2 pin AA, NEDA 15A / IEC LR6
Thời lượng pin	Tối thiểu khoảng 500 giờ theo điều kiện công bố của nhà sản xuất
Cấp bảo vệ vỏ	IP40
Phân hạng an toàn	CAT III 600 V; CAT II 1000 V; Pollution Degree 2
Kích thước và khối lượng	183 x 91 x 49,5 mm; khoảng 455 g

3. Chức năng, nguyên lý hoạt động và ứng dụng FLUKE 17B+

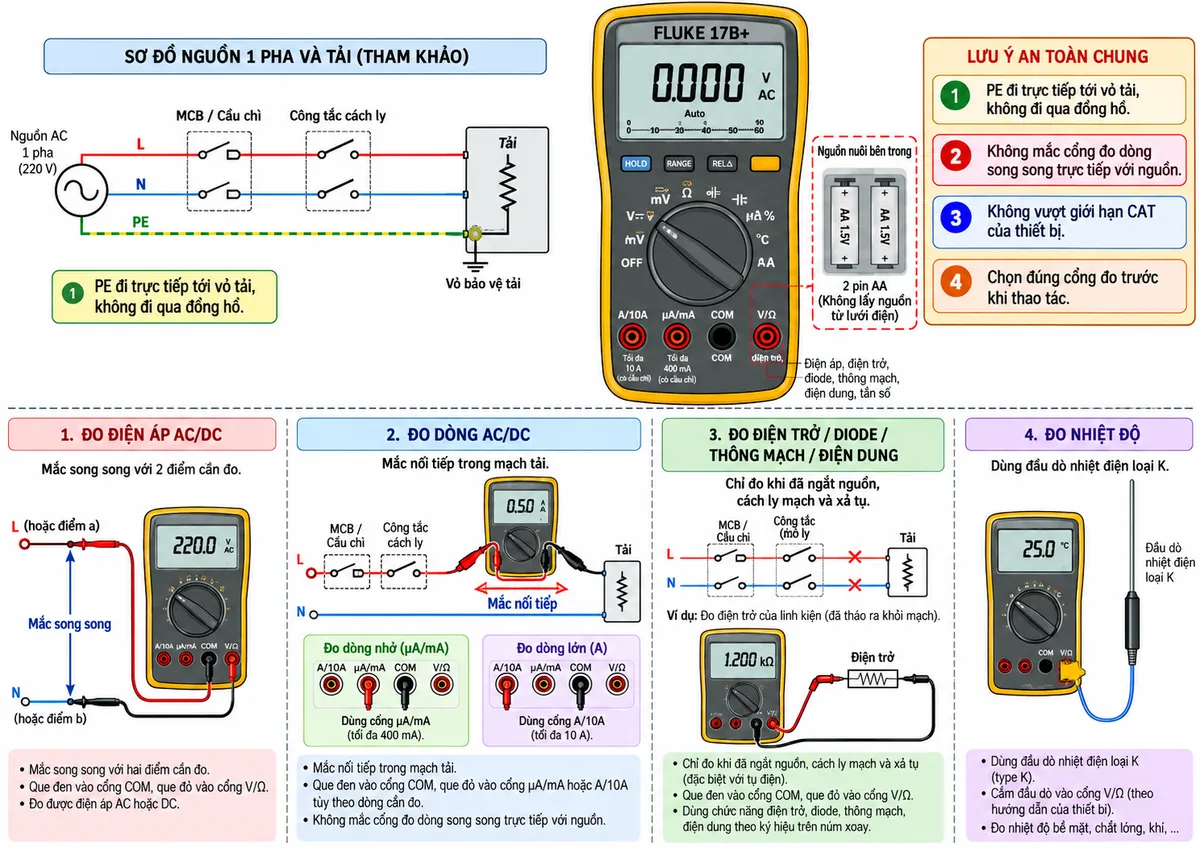

Nguyên lý đo điện áp AC/DC

Khi đo điện áp, que đen được kết nối với cổng COM và que đỏ với cổng dùng cho V/Ω. Đồng hồ được mắc song song với hai điểm cần đo. Mạch đầu vào của máy xử lý điện áp, chuyển đổi tín hiệu sang dạng số và hiển thị kết quả trên LCD. Không mắc đồng hồ ở chế độ đo dòng song song trực tiếp với nguồn vì có thể gây ngắn mạch qua đường đo dòng.

Nguyên lý đo dòng AC/DC

Khi đo dòng, người dùng chuyển que đỏ sang cổng μA/mA hoặc cổng A tùy mức dòng dự kiến, trong khi que đen vẫn ở COM. Đồng hồ phải được mắc nối tiếp với tải để dòng điện đi qua điện trở shunt và mạch bảo vệ bên trong. Nếu chưa biết giá trị dòng, nên bắt đầu từ cổng và thang dòng cao phù hợp rồi giảm xuống khi cần độ phân giải tốt hơn.

Đo điện trở, thông mạch, diode và điện dung

Các phép đo điện trở, kiểm tra thông mạch, diode và điện dung phải thực hiện trên mạch đã được ngắt nguồn. Với tụ điện, cần xả điện an toàn trước khi kết nối que đo. Đồng hồ sử dụng nguồn nội để tạo tín hiệu thử, đo phản hồi của linh kiện hoặc mạch rồi tính toán giá trị tương ứng.

Đo tần số và duty cycle

Chức năng đo tần số đến 100 kHz và duty cycle giúp kiểm tra tín hiệu điều khiển, xung và một số mạch điện tử. Đây là tính năng hữu ích khi bảo trì bộ điều khiển, mạch tạo xung hoặc kiểm tra tín hiệu có chu kỳ.

Đo nhiệt độ

FLUKE 17B+ hỗ trợ đầu dò nhiệt điện loại K. Tín hiệu điện áp rất nhỏ do thermocouple tạo ra được đồng hồ xử lý và chuyển đổi thành giá trị nhiệt độ, phù hợp kiểm tra nhiệt độ bề mặt, hệ thống HVAC, thiết bị làm lạnh, đường ống và một số vị trí trên máy móc công nghiệp.

Ứng dụng thực tế

• Kiểm tra nguồn AC và DC trong tủ điện, máy móc và thiết bị điện.
• Đo dòng tiêu thụ của tải hoặc mạch điều khiển trong phạm vi cho phép.
• Kiểm tra dây dẫn, cầu chì, công tắc và tiếp điểm bằng chức năng thông mạch.
• Kiểm tra điện trở, diode và tụ điện trong quá trình sửa chữa điện tử.
• Đo nhiệt độ trong HVAC, thiết bị lạnh, bộ trao đổi nhiệt và máy móc.
• Kiểm tra tần số và duty cycle của một số tín hiệu điều khiển.

4. Cam kết và nơi mua FLUKE 17B+

Khi lựa chọn đồng hồ vạn năng Fluke 17B+, khách hàng nên kiểm tra đúng mã hàng, phụ kiện đi kèm, tình trạng sản phẩm và chứng từ liên quan để bảo đảm thiết bị phù hợp với yêu cầu đo kiểm thực tế.

Để đặt mua FLUKE 17B+ chính hãng và được hỗ trợ lựa chọn thiết bị đo phù hợp cho hệ thống điện, điện tử hoặc bảo trì công nghiệp, khách hàng có thể liên hệ trực tiếp thietbicodien để được tư vấn sản phẩm và thông tin kỹ thuật.

Câu hỏi thường gặp (FAQ)

FLUKE 17B+ có đo được điện áp AC và DC không?

Có. FLUKE 17B+ hỗ trợ đo cả điện áp AC và DC với dải đo cao nhất đến 1000 V theo thông số kỹ thuật của nhà sản xuất. Khi sử dụng phải đồng thời tuân thủ cấp đo an toàn của thiết bị và môi trường đo thực tế.

FLUKE 17B+ có phải đồng hồ True-RMS không?

Tài liệu sản phẩm chính thức của Fluke gọi thiết bị là Fluke 17B+ Digital Multimeter và không công bố tính năng True-RMS cho model này. Vì vậy không nên mặc định 17B+ có khả năng True-RMS khi lựa chọn đồng hồ để đo các dạng sóng AC méo hoặc tải phi tuyến.

FLUKE 17B+ có đo được dòng điện 10 A không?

Có. Máy có dải đo dòng AC/DC đến 10 A và có đường đầu vào riêng dành cho dòng lớn. Đồng hồ phải được mắc nối tiếp với tải và sử dụng đúng cổng, đúng thang đo.

FLUKE 17B+ có đo được nhiệt độ không?

Có. Đây là một trong những chức năng nổi bật của 17B+. Máy hỗ trợ đo nhiệt độ với đầu dò thermocouple loại K và phù hợp cho nhiều công việc kiểm tra HVAC, lạnh và bảo trì thiết bị.

FLUKE 17B+ có đo được tần số và duty cycle không?

Có. Thiết bị hỗ trợ đo tần số và duty cycle, giúp kỹ thuật viên kiểm tra một số dạng tín hiệu tuần hoàn và tín hiệu điều khiển trong quá trình chẩn đoán.

FLUKE 17B+ sử dụng loại pin nào?

Máy sử dụng hai pin AA chuẩn IEC LR6. Nguồn pin này chỉ cấp điện cho bản thân đồng hồ, độc lập với nguồn điện của hệ thống đang được kiểm tra.

Có thể đo điện trở hoặc điện dung khi mạch đang có điện không?

Không nên. Trước khi đo điện trở, diode, thông mạch hoặc điện dung cần ngắt và cách ly nguồn điện khỏi mạch; với tụ điện phải xả điện an toàn trước khi đo. Đây là yêu cầu quan trọng để bảo vệ người sử dụng, đồng hồ và thiết bị được kiểm tra.

FLUKE 17B+ phù hợp với những công việc nào?

Thiết bị phù hợp cho kỹ thuật viên bảo trì điện, sửa chữa điện tử, HVAC, kiểm tra thiết bị dân dụng và thương mại nhẹ, chẩn đoán nguồn AC/DC, mạch điều khiển và các công việc đo điện cơ bản đến trung cấp.
