Combo đồng hồ vạn năng FLUKE 1587/MDT

Combo đồng hồ vạn năng FLUKE 1587/MDT – Bộ chẩn đoán động cơ và hệ thống truyền động

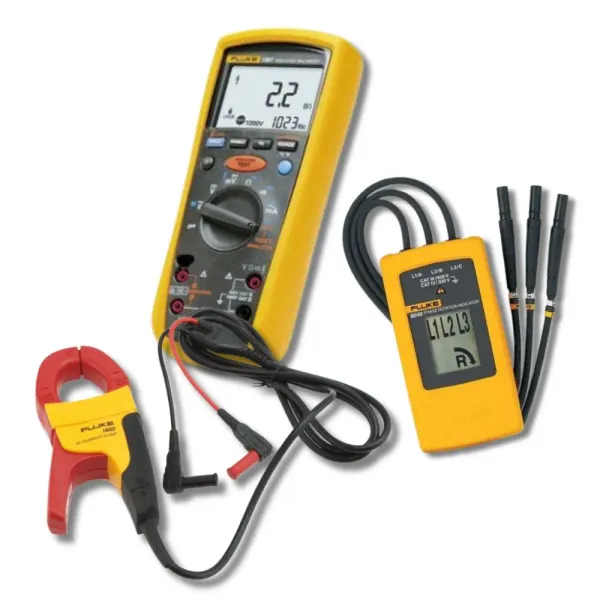

Combo đồng hồ vạn năng FLUKE 1587/MDT là bộ dụng cụ chuyên dụng cho công tác kiểm tra, xử lý sự cố và bảo trì phòng ngừa trên động cơ điện, dây cáp, thiết bị đóng cắt và hệ thống truyền động. Bộ kit kết hợp đồng hồ đo cách điện kiêm đồng hồ vạn năng Fluke 1587, kìm dòng AC Fluke i400 và thiết bị kiểm tra thứ tự pha Fluke 9040, giúp kỹ thuật viên thực hiện nhiều bước chẩn đoán quan trọng bằng một bộ thiết bị đồng bộ.

Fluke là thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ, được sử dụng rộng rãi trong lĩnh vực điện công nghiệp, bảo trì, tự động hóa và đo kiểm kỹ thuật. Với model FLUKE 1587/MDT, Fluke tập trung vào nhu cầu chẩn đoán động cơ và bộ truyền động, từ kiểm tra cách điện, đo điện áp và dòng điện đến xác định thứ tự pha của nguồn ba pha.

Ưu điểm và tính năng nổi bật của FLUKE 1587/MDT

• Tích hợp ba thiết bị chính gồm Fluke 1587 Insulation Multimeter, Fluke i400 AC Current Clamp và Fluke 9040 Phase Rotation Indicator.
• Fluke 1587 kết hợp chức năng đo cách điện với đồng hồ vạn năng số trong cùng một thiết bị, phù hợp cho động cơ, cáp và thiết bị đóng cắt.
• Hỗ trợ đo điện trở cách điện từ 0,01 MΩ đến 2 GΩ.
• Có nhiều mức điện áp thử cách điện, phù hợp cho các ứng dụng điện công nghiệp khác nhau.
• Tích hợp bộ lọc dành cho phép đo trên hệ thống truyền động động cơ, hỗ trợ kiểm tra các hệ thống sử dụng biến tần.
• Kìm i400 cho phép đo dòng AC mà không cần mở mạch, thuận tiện khi kiểm tra tải đang vận hành.
• Fluke 9040 hỗ trợ kiểm tra sự hiện diện của ba pha và xác định thứ tự pha để hạn chế đấu sai chiều quay động cơ.
• Phù hợp cho cả xử lý sự cố tức thời và xây dựng chương trình bảo trì phòng ngừa.
• Thiết bị chính Fluke 1587 và kìm i400 có cấp an toàn đo lường cao, phù hợp cho môi trường điện công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Thành phần chính	Fluke 1587, Fluke i400, Fluke 9040
Dải đo điện trở cách điện	0,01 MΩ đến 2 GΩ
Điện áp thử cách điện	50 V, 100 V, 250 V, 500 V, 1000 V
Chức năng lọc	Bộ lọc dành cho phép đo trên motor drive
Cấp an toàn Fluke 1587	CAT III 1000 V / CAT IV 600 V
Dải đo dòng AC của Fluke i400	1 A đến 400 A AC
Ngõ ra Fluke i400	1 mA/A
Đường kính dây dẫn tối đa của i400	32 mm
Cấp an toàn Fluke i400	CAT III 1000 V / CAT IV 600 V
Dải điện áp Fluke 9040	40 V đến 700 V
Dải tần số Fluke 9040	15 Hz đến 400 Hz
Cấp an toàn Fluke 9040	CAT III 600 V / CAT IV 300 V

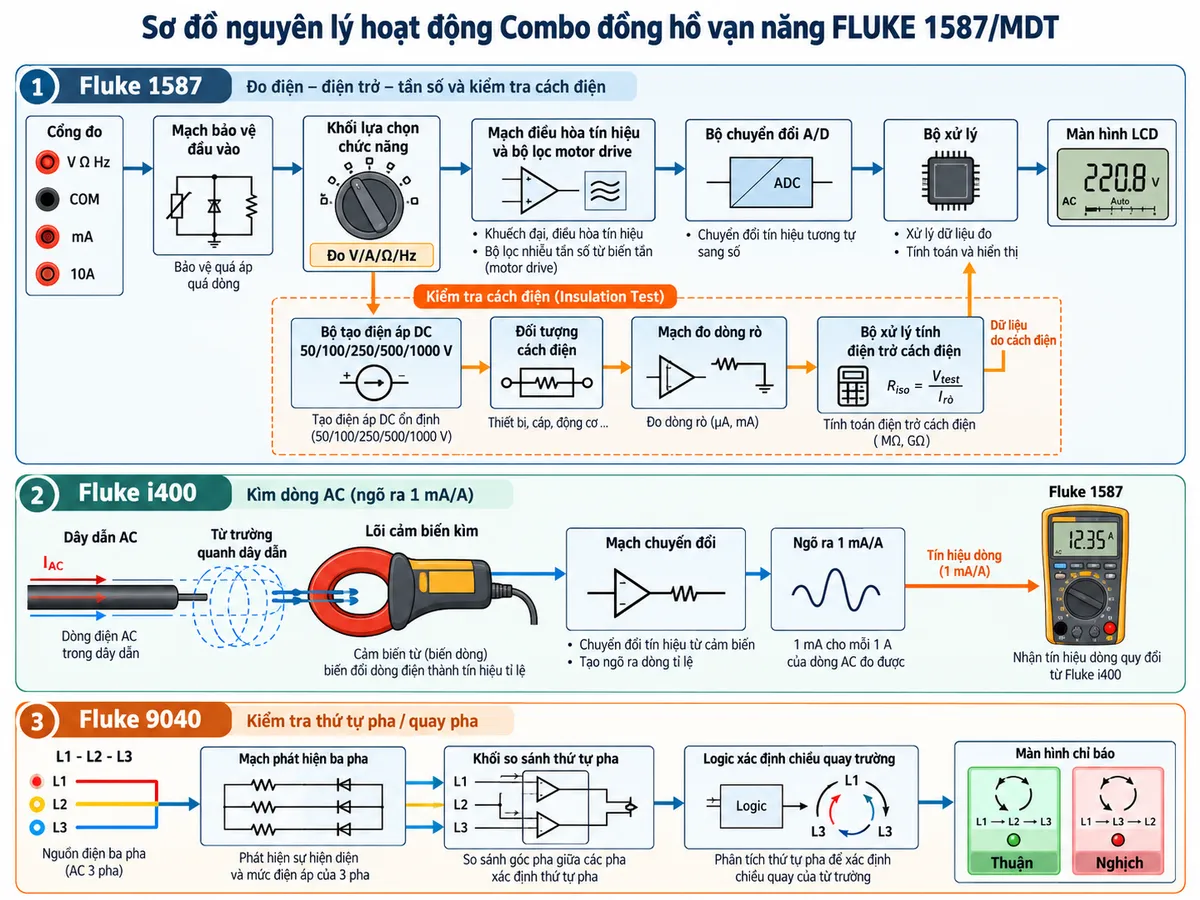

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 1587/MDT

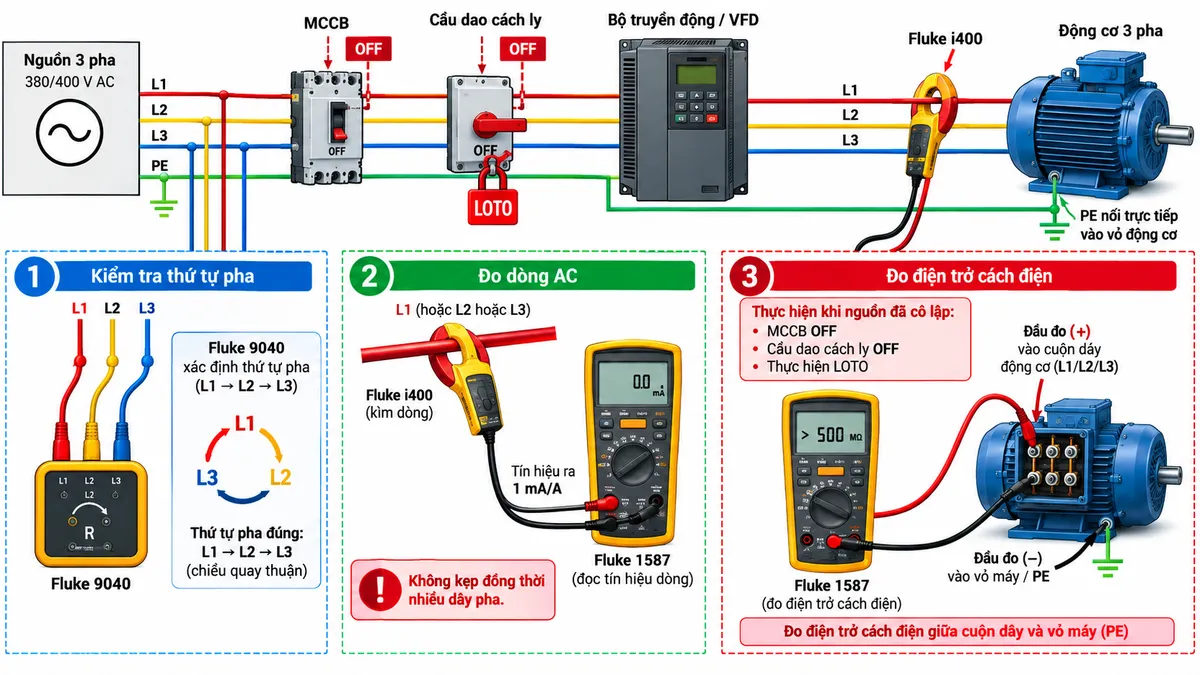

Kết nối bộ FLUKE 1587/MDT trong hệ thống động cơ

Trong một hệ thống động cơ ba pha, các thiết bị trong FLUKE 1587/MDT được sử dụng cho những phép kiểm tra khác nhau. Fluke 9040 kết nối với ba dây pha để xác định thứ tự pha. Fluke i400 kẹp quanh một dây dẫn riêng lẻ để đo dòng AC mà không cần tháo dây khỏi mạch. Fluke 1587 được sử dụng để đo điện áp, các đại lượng điện thông thường và đặc biệt là kiểm tra tình trạng cách điện của động cơ hoặc cáp sau khi hệ thống đã được ngắt và cô lập nguồn.

Đo điện trở cách điện bằng Fluke 1587

Ở chế độ đo điện trở cách điện, Fluke 1587 tạo điện áp thử DC theo mức được chọn và đưa điện áp này tới đối tượng cần kiểm tra. Dòng rò rất nhỏ đi qua lớp cách điện được mạch đo thu nhận, sau đó bộ xử lý tính toán điện trở cách điện và hiển thị kết quả.

Phép thử này thường được sử dụng để đánh giá cuộn dây động cơ, dây cáp và thiết bị điện. Trước khi thử cách điện, hệ thống phải được ngắt nguồn, cô lập và xác nhận không còn điện áp nguy hiểm.

Đo điện áp và các đại lượng điện bằng Fluke 1587

Ngoài chức năng thử cách điện, Fluke 1587 còn hoạt động như một đồng hồ vạn năng công nghiệp. Tín hiệu từ que đo đi qua mạch bảo vệ đầu vào, khối lựa chọn chức năng và mạch điều hòa tín hiệu trước khi được chuyển đổi sang dạng số để bộ xử lý tính toán và hiển thị.

Khả năng kết hợp hai thiết bị trong một giúp kỹ thuật viên có thể kiểm tra các đại lượng điện thông thường và tình trạng cách điện mà không phải đổi sang một máy đo riêng.

Bộ lọc dành cho hệ thống truyền động động cơ

Trong các hệ thống sử dụng biến tần, điện áp đầu ra có thể chứa thành phần chuyển mạch tần số cao. Bộ lọc dành cho motor drive trên Fluke 1587 hỗ trợ giảm ảnh hưởng của thành phần cao tần khi thực hiện phép đo, giúp việc đánh giá hệ thống truyền động thuận tiện hơn.

Đo dòng AC bằng kìm Fluke i400

Fluke i400 cảm nhận từ trường sinh ra quanh dây dẫn mang dòng AC. Khi kẹp ngàm quanh một dây dẫn, kìm chuyển đổi đại lượng dòng điện thành tín hiệu đầu ra tỷ lệ 1 mA/A. Tín hiệu này được đưa tới Fluke 1587 để người dùng đọc giá trị dòng.

Ngàm i400 phải bao quanh duy nhất dây dẫn cần đo. Nếu kẹp đồng thời dây mang dòng đi và dòng về, từ trường có thể triệt tiêu nhau và làm kết quả không phản ánh đúng dòng tải.

Kiểm tra thứ tự pha bằng Fluke 9040

Fluke 9040 được nối với ba dây pha của hệ thống. Thiết bị phân tích quan hệ pha để chỉ báo sự hiện diện của cả ba pha và xác định chiều quay trường, từ đó hỗ trợ kiểm tra cách đấu nối trước khi vận hành động cơ, bơm, quạt hoặc các thiết bị quay khác.

Ứng dụng thực tế

• Kiểm tra và bảo trì phòng ngừa cho động cơ điện công nghiệp.
• Đánh giá tình trạng cách điện của cuộn dây động cơ và dây cáp.
• Đo dòng tải AC trong khi động cơ đang hoạt động.
• Kiểm tra thứ tự pha trước khi vận hành động cơ ba pha.
• Chẩn đoán hệ thống truyền động và thiết bị sử dụng biến tần.
• Kiểm tra tủ điện, thiết bị đóng cắt và hệ thống phân phối điện.
• Ứng dụng trong bảo trì máy bơm, quạt, máy nén và dây chuyền sản xuất.

Cam kết và nơi mua Combo đồng hồ vạn năng FLUKE 1587/MDT

Combo FLUKE 1587/MDT chính hãng cung cấp bộ công cụ đồng bộ cho nhiều công việc quan trọng trong bảo trì động cơ và hệ thống truyền động, gồm kiểm tra cách điện, đo dòng AC và xác định thứ tự pha. Cấu hình này đặc biệt phù hợp với kỹ thuật viên cần thực hiện nhiều bước chẩn đoán tại hiện trường bằng số lượng thiết bị gọn hơn.

FLUKE 1587/MDT hiện được Fluke phân loại là sản phẩm đã ngừng sản xuất hoặc được thay thế bằng dòng mới tại một số thị trường, vì vậy khách hàng nên kiểm tra tình trạng hàng và đúng cấu hình trước khi đặt mua. Để được tư vấn và mua thiết bị Fluke chính hãng phù hợp với nhu cầu thực tế, khách hàng có thể liên hệ thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 1587/MDT gồm những thiết bị nào?

FLUKE 1587/MDT gồm Fluke 1587 Insulation Multimeter, kìm dòng AC Fluke i400 và thiết bị kiểm tra thứ tự pha Fluke 9040.

Fluke 1587 đo điện trở cách điện trong phạm vi nào?

Fluke 1587 hỗ trợ đo điện trở cách điện từ 0,01 MΩ đến 2 GΩ.

Fluke 1587 có những mức điện áp thử cách điện nào?

Thiết bị hỗ trợ các mức điện áp thử 50 V, 100 V, 250 V, 500 V và 1000 V để đáp ứng nhiều ứng dụng kiểm tra cách điện khác nhau.

Fluke i400 có thể đo dòng AC tối đa bao nhiêu?

Fluke i400 được thiết kế để đo dòng AC từ 1 A đến 400 A và cung cấp tín hiệu đầu ra 1 mA/A cho đồng hồ đo.

Có cần ngắt mạch khi dùng Fluke i400 không?

Không. Kìm i400 đo dòng thông qua từ trường quanh dây dẫn nên không cần mở mạch điện để mắc đồng hồ nối tiếp với tải.

Fluke 9040 dùng để làm gì?

Fluke 9040 dùng để xác định sự hiện diện của ba pha và thứ tự pha của nguồn điện ba pha, hỗ trợ kiểm tra chiều quay trường trước khi vận hành động cơ.

Có thể thử cách điện khi động cơ vẫn đang được cấp nguồn không?

Không. Trước khi thực hiện phép thử cách điện phải ngắt và cô lập nguồn, xác nhận hệ thống không còn điện áp nguy hiểm và tuân thủ quy trình an toàn điện phù hợp.

Tại sao Fluke i400 chỉ nên kẹp quanh một dây dẫn?

Kìm đo dòng dựa trên từ trường quanh dây dẫn. Nếu kẹp đồng thời dây mang dòng đi và dòng về, từ trường của các dòng điện có thể triệt tiêu nhau và làm kết quả đo không chính xác.

FLUKE 1587/MDT có phù hợp cho hệ thống sử dụng biến tần không?

Có. Fluke 1587 được trang bị bộ lọc cho phép đo trên motor drive, hỗ trợ kỹ thuật viên kiểm tra các hệ thống động cơ sử dụng bộ truyền động hoặc biến tần.

FLUKE 1587/MDT còn được Fluke sản xuất không?

Phiên bản FLUKE 1587/MDT nguyên bản hiện được Fluke phân loại là sản phẩm đã ngừng sản xuất hoặc tái phân loại tại một số thị trường. Khi đặt mua, khách hàng nên xác nhận đúng model, cấu hình và tình trạng hàng thực tế.
