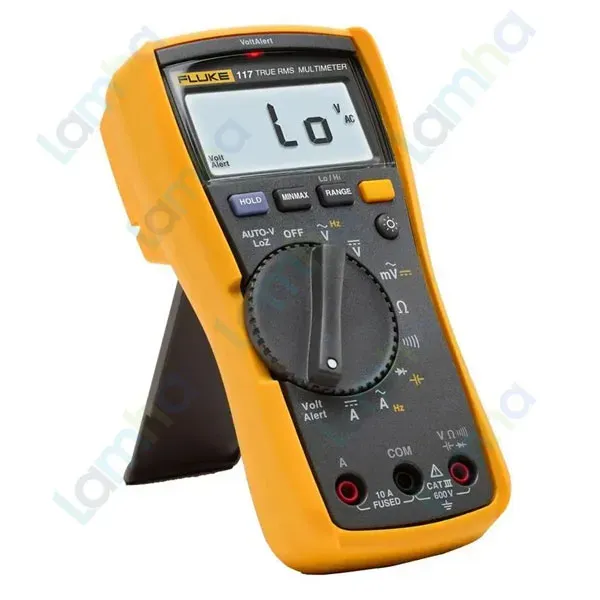

Đồng hồ vạn năng True-RMS FLUKE 117

Đồng hồ vạn năng True-RMS FLUKE 117 – thiết bị đo chuyên dụng cho thợ điện

Đồng hồ vạn năng True-RMS FLUKE 117 là đồng hồ đo điện cầm tay thuộc dòng Fluke 110 Series, được phát triển cho công việc lắp đặt, kiểm tra và xử lý sự cố điện trong tòa nhà thương mại, dân dụng, trường học, bệnh viện và các hệ thống điện kỹ thuật. FLUKE 117 nổi bật nhờ kết hợp đo True-RMS, phát hiện điện áp không tiếp xúc VoltAlert, chế độ Auto-V/LoZ và các chức năng đo điện cơ bản trong một thiết bị nhỏ gọn.

Fluke là thương hiệu thiết bị đo kiểm của Hoa Kỳ, được thành lập từ năm 1948 và hiện có trụ sở tại Everett, Washington. Các sản phẩm của hãng được sử dụng rộng rãi trong đo lường điện, bảo trì công nghiệp, kiểm tra điện tử và xử lý sự cố thiết bị. Sản phẩm FLUKE 117 theo thông tin cung cấp có xuất xứ Trung Quốc.

Ưu điểm và tính năng nổi bật của FLUKE 117

Điểm mạnh của FLUKE 117 True-RMS là khả năng hỗ trợ kỹ thuật viên kiểm tra nhanh nhiều tình trạng điện khác nhau mà không cần sử dụng nhiều thiết bị riêng biệt. Thiết kế hướng đến thợ điện giúp thao tác thuận tiện khi kiểm tra tủ điện, ổ cắm, mạch nhánh, thiết bị điện và hệ thống phân phối hạ áp.

• Đo True-RMS giúp đo điện áp AC và dòng AC chính xác hơn trên các dạng sóng không hoàn toàn hình sin, thường gặp ở tải điện tử và các hệ thống sử dụng thiết bị đóng cắt công suất.
• VoltAlert phát hiện điện áp không tiếp xúc cho phép kiểm tra nhanh sự hiện diện của điện trường AC trước khi tiến hành phép đo tiếp xúc bằng que đo.
• Auto-V/LoZ tự động nhận biết điện áp AC hoặc DC và sử dụng trở kháng đầu vào thấp để giảm ảnh hưởng của điện áp cảm ứng hay điện áp ảo.
• Hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, thông mạch, diode, điện dung và tần số.
• Chức năng Min/Max/Average hỗ trợ theo dõi giá trị thấp nhất, cao nhất và trung bình khi tín hiệu thay đổi.
• Màn hình số lớn có đèn nền LED trắng, thuận tiện khi làm việc trong tủ điện hoặc khu vực thiếu sáng.
• Thiết kế nhỏ gọn, có thể thao tác bằng một tay và tương thích với hệ thống treo nam châm ToolPak tùy chọn.
• Đạt cấp an toàn CAT III 600 V, phù hợp với nhiều phép đo trên hệ thống phân phối điện hạ áp khi sử dụng đúng quy trình và phụ kiện đo phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp tối đa giữa đầu vào và đất	600 V
Cấp an toàn đo lường	CAT III 600 V
Hiển thị số	6.000 counts, cập nhật khoảng 4 lần/giây
Thanh biểu đồ	33 đoạn, cập nhật khoảng 32 lần/giây
Điện áp DC	Đến 600 V
Điện áp AC True-RMS	Đến 600 V
Dòng AC/DC	Đến 10 A; cho phép quá tải 20 A tối đa 30 giây theo tài liệu kỹ thuật
Điện trở	Đến 40 MΩ
Điện dung	Đến 9.999 µF
Đo tần số	Đến 50 kHz trên ngõ đo điện áp theo điều kiện quy định của hãng
Nguồn cấp	Pin kiềm 9 V, IEC 6LR61
Cầu chì ngõ vào A	11 A, 1000 V FAST Fuse
Nhiệt độ hoạt động	-10 °C đến +50 °C

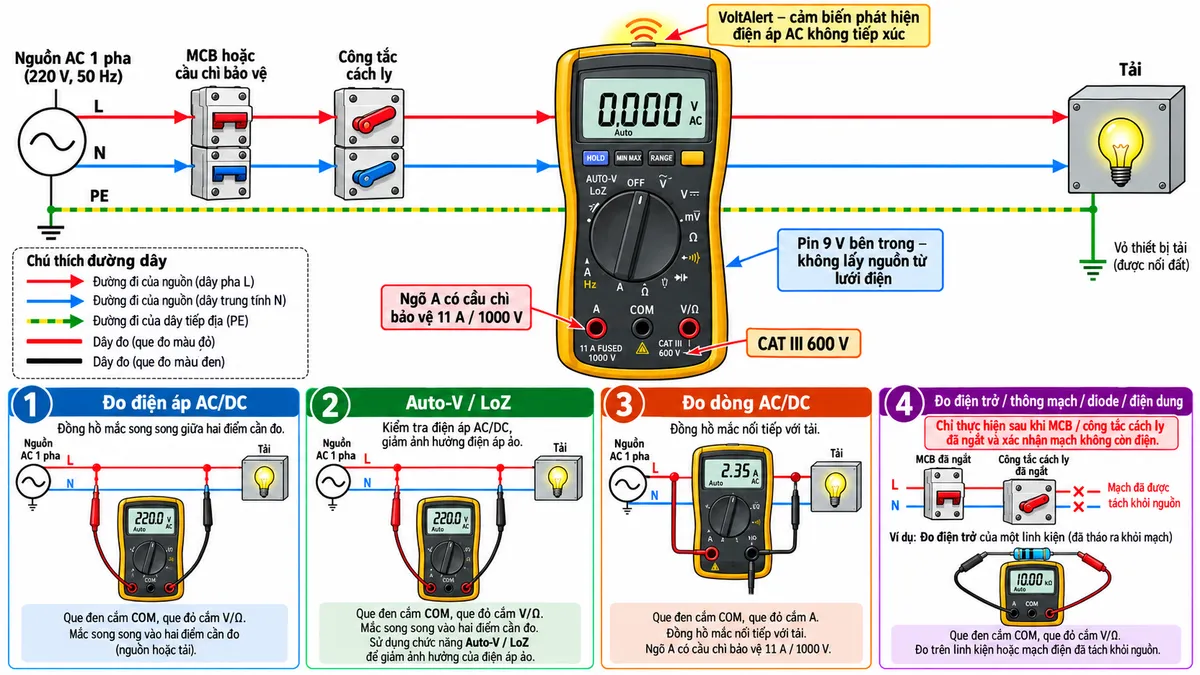

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 117

Đo điện áp AC/DC và chế độ Auto-V/LoZ

Khi đo điện áp, FLUKE 117 đo song song với mạch: que đen được cắm vào cổng COM và que đỏ vào cổng V/Ω. Tín hiệu điện áp đi qua mạch bảo vệ và mạch xử lý đầu vào, sau đó được chuyển đổi thành dữ liệu số để hiển thị trên màn hình. Với điện áp xoay chiều, thuật toán True-RMS xử lý giá trị hiệu dụng của tín hiệu để tăng độ tin cậy khi dạng sóng bị méo.

Ở chế độ Auto-V/LoZ, đồng hồ có thể tự nhận biết AC hoặc DC. Trở kháng đầu vào thấp giúp làm suy giảm điện áp cảm ứng xuất hiện do ghép điện dung giữa các dây dẫn, nhờ đó kỹ thuật viên dễ phân biệt điện áp nguồn thực với điện áp ảo trong hệ thống dây điện.

Phát hiện điện áp không tiếp xúc VoltAlert

VoltAlert sử dụng cảm biến điện trường tích hợp ở phía trên đồng hồ để nhận biết sự hiện diện của điện áp AC mà không cần chạm trực tiếp que đo vào phần dẫn điện. Chức năng này hữu ích khi kiểm tra nhanh dây dẫn, ổ cắm hoặc vị trí nghi ngờ có điện. VoltAlert là chức năng hỗ trợ sàng lọc nhanh và không thay thế phép đo tiếp xúc cũng như quy trình xác nhận mạch đã mất điện theo yêu cầu an toàn.

Đo dòng điện AC/DC

Khi đo dòng, FLUKE 117 phải được mắc nối tiếp với tải. Que đen kết nối với COM, que đỏ chuyển sang cổng A. Đồng hồ đo điện áp rơi trên phần tử shunt bên trong rồi tính toán dòng điện tương ứng. Ngõ vào A được bảo vệ bằng cầu chì chuyên dụng. FLUKE 117 không có cổng mA/µA riêng, vì vậy cần sử dụng đúng cổng A và tuân thủ giới hạn đo của thiết bị.

Đo điện trở, thông mạch, diode và điện dung

Các phép đo điện trở, thông mạch, diode và điện dung được thực hiện thông qua cổng COM và V/Ω. Với nhóm phép đo này, mạch phải được ngắt khỏi nguồn điện trước khi kết nối đồng hồ. Đối với tụ điện, cần bảo đảm tụ đã được xả an toàn. Đồng hồ sử dụng nguồn thử nội bộ và mạch đo tương ứng để xác định điện trở, trạng thái thông mạch, sụt áp thuận diode hoặc giá trị điện dung.

Đo tần số và theo dõi biến động tín hiệu

FLUKE 117 có thể đo tần số của tín hiệu điện trong phạm vi làm việc được hãng quy định. Chức năng Min/Max/Average ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình đo, phù hợp khi cần quan sát dao động điện áp hoặc dòng mà một giá trị tức thời trên màn hình khó thể hiện đầy đủ.

Ứng dụng thực tế

FLUKE 117 phù hợp cho thợ điện, kỹ thuật viên bảo trì và nhân viên vận hành cần một đồng hồ đa năng để kiểm tra hệ thống điện dân dụng và thương mại. Các ứng dụng thường gặp gồm kiểm tra nguồn tại tủ phân phối, xác định dây có điện, kiểm tra ổ cắm và mạch nhánh, kiểm tra điện áp cấp cho tải, đo dòng tải, tìm lỗi đứt mạch, kiểm tra linh kiện thụ động và đánh giá nhanh sự biến động của tín hiệu điện.

Khả năng kết hợp True-RMS, VoltAlert và LoZ đặc biệt hữu ích trong công tác xử lý sự cố tại tòa nhà, nơi kỹ thuật viên thường phải phân biệt giữa điện áp thực, điện áp cảm ứng và các dạng sóng bị méo do tải điện tử.

Cam kết và nơi mua Đồng hồ vạn năng FLUKE 117

Khi lựa chọn thiết bị đo điện, khách hàng nên quan tâm đến đúng model, phụ kiện đi kèm, tình trạng sản phẩm và thông tin kỹ thuật phù hợp với nhu cầu sử dụng. Đồng hồ vạn năng FLUKE 117 chính hãng là lựa chọn phù hợp cho các công việc kiểm tra điện yêu cầu thiết bị nhỏ gọn, đa chức năng và có khả năng đo True-RMS.

Để được tư vấn cấu hình, kiểm tra thông tin sản phẩm và đặt mua FLUKE 117, khách hàng có thể liên hệ trực tiếp thietbicodien. Đội ngũ thietbicodien hỗ trợ lựa chọn thiết bị đo phù hợp với yêu cầu bảo trì, lắp đặt và kiểm tra hệ thống điện thực tế.

Câu hỏi thường gặp (FAQ)

FLUKE 117 có phải là đồng hồ True-RMS không?

Có. FLUKE 117 là đồng hồ True-RMS, hỗ trợ đo chính xác giá trị hiệu dụng của điện áp và dòng AC trên cả những dạng sóng không hoàn toàn hình sin trong phạm vi và điều kiện kỹ thuật do hãng quy định.

FLUKE 117 có phát hiện điện áp không cần dùng que đo không?

Có. Máy tích hợp VoltAlert để phát hiện sự hiện diện của điện áp AC không tiếp xúc. Chức năng này thích hợp cho bước kiểm tra nhanh trước khi thực hiện phép đo bằng que đo.

Chế độ LoZ trên FLUKE 117 có tác dụng gì?

LoZ tạo trở kháng đầu vào thấp hơn so với chế độ đo điện áp thông thường, qua đó giúp làm suy giảm điện áp ảo do cảm ứng. Đây là tính năng hữu ích khi xử lý sự cố hệ thống dây dẫn chạy song song hoặc các mạch có ghép điện dung.

FLUKE 117 có cổng mA hoặc µA riêng không?

Không. FLUKE 117 có ba cổng vật lý chính gồm A, COM và V/Ω; máy không có cổng mA/µA riêng. Khi đo dòng cần sử dụng cổng A đúng theo hướng dẫn và giới hạn kỹ thuật của nhà sản xuất.

FLUKE 117 có đo điện dung và tần số được không?

Có. Đồng hồ hỗ trợ đo điện dung và tần số, bên cạnh các chức năng đo điện áp, dòng điện, điện trở, thông mạch và diode.

Có thể đo điện trở khi mạch đang có điện không?

Không nên. Khi đo điện trở, thông mạch, diode hoặc điện dung, cần ngắt nguồn khỏi mạch, thực hiện quy trình cách ly phù hợp và xác nhận mạch không còn điện trước khi kết nối đồng hồ.

FLUKE 117 phù hợp nhất với công việc nào?

Thiết bị được thiết kế chủ yếu cho thợ điện và kỹ thuật viên bảo trì điện, đặc biệt trong tòa nhà thương mại, công trình dân dụng, trường học, bệnh viện và các hệ thống phân phối điện hạ áp thuộc phạm vi sử dụng của thiết bị.

FLUKE 117 sử dụng nguồn điện nào?

Đồng hồ sử dụng pin kiềm 9 V bên trong. Thiết bị không lấy nguồn nuôi từ hệ thống điện đang được đo, nhờ đó có thể hoạt động độc lập khi thực hiện kiểm tra tại hiện trường.
