Combo đồng hồ vạn năng FLUKE 87V/E2

Combo đồng hồ vạn năng FLUKE 87V/E2 – bộ đo điện công nghiệp chuyên nghiệp

Combo đồng hồ vạn năng FLUKE 87V/E2 là bộ dụng cụ đo dành cho kỹ thuật viên điện và bảo trì công nghiệp, được xây dựng quanh đồng hồ vạn năng True-RMS Fluke 87V cùng bộ dây đo, đầu dò, kẹp cá sấu, đầu dò nhiệt độ, bộ treo nam châm và túi đựng chuyên dụng. Bộ sản phẩm phù hợp cho công việc chẩn đoán hệ thống điện, biến tần, động cơ, tự động hóa nhà máy, phân phối điện và thiết bị điện cơ.

Fluke là thương hiệu thiết bị đo của Mỹ được thành lập năm 1948 và hiện có trụ sở tại Everett, Washington. Fluke 87V/E2 được hãng giới thiệu là Industrial Electrician Combo Kit; đồng hồ 87V trong bộ được thiết kế và lắp ráp tại Mỹ, hướng đến các môi trường đo điện công nghiệp đòi hỏi độ tin cậy, khả năng chống nhiễu và mức an toàn cao.

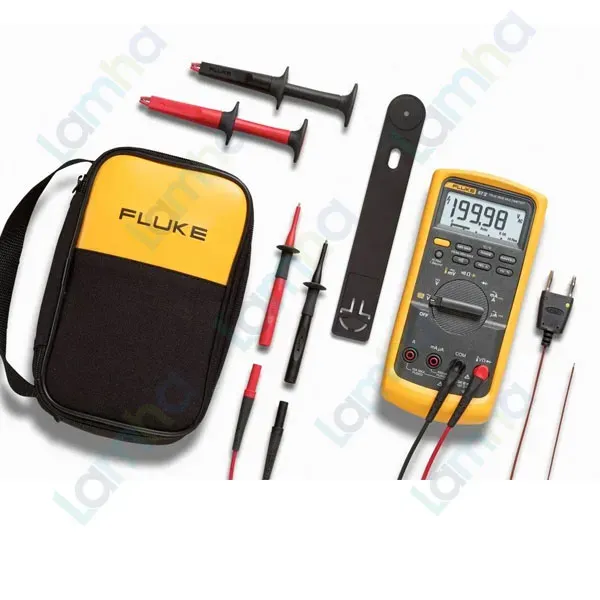

Thành phần của bộ FLUKE 87V/E2

Thành phần	Nội dung
Đồng hồ chính	Đồng hồ vạn năng công nghiệp Fluke 87V
Dây đo	TL224 SureGrip Insulated Test Leads
Kẹp cá sấu	AC220 SureGrip Alligator Clips
Đầu que đo	TL238 SureGrip Test Probes
Bộ treo	ToolPak TPAK Magnetic Meter Hanging Kit
Đầu dò nhiệt độ	80BK-A DMM Temperature Probe
Túi đựng	C35 Soft Carrying Case
Nguồn	Pin 9 V lắp sẵn

Ưu điểm và tính năng nổi bật của FLUKE 87V/E2

Ưu điểm quan trọng của FLUKE 87V/E2 là kết hợp khả năng đo True-RMS của dòng 87V với nhóm phụ kiện SureGrip và TPAK phục vụ công việc tại hiện trường. Người dùng có thể thực hiện nhiều phép đo điện, kiểm tra nhiệt độ và cố định đồng hồ trên bề mặt kim loại để thuận tiện thao tác bằng hai tay.

• Đo True-RMS hỗ trợ xác định chính xác điện áp và dòng AC trong những hệ thống có dạng sóng không hình sin lý tưởng.
• Bộ lọc thông thấp cho biến tần giúp đo điện áp và tần số chính xác hơn tại đầu ra của hệ thống VFD/VSD, giảm ảnh hưởng của thành phần cao tần do quá trình đóng cắt công suất.
• Peak Capture giúp ghi nhận các biến động nhanh đến 250 µs, hữu ích khi truy tìm hiện tượng quá độ hoặc sự cố xuất hiện trong thời gian rất ngắn.
• Hỗ trợ Min/Max/Avg để theo dõi giá trị nhỏ nhất, lớn nhất và trung bình trong quá trình kiểm tra.
• Chức năng Touch Hold giữ kết quả đo trên màn hình, thuận tiện khi người dùng cần tập trung vào vị trí đặt que đo.
• Thanh biểu đồ analog cập nhật nhanh giúp quan sát tín hiệu thay đổi hoặc không ổn định trực quan hơn.
• Chế độ Relative hỗ trợ loại trừ điện trở dây đo khi thực hiện các phép đo điện trở thấp.
• Input Alert phát cảnh báo khi dây đo được cắm không đúng cổng so với chức năng đang lựa chọn, góp phần hạn chế sai sót thao tác.
• Đèn nền hai mức hỗ trợ quan sát kết quả tại tủ điện, phòng máy hoặc khu vực thiếu sáng.
• Bộ TPAK cho phép treo đồng hồ lên bề mặt kim loại phù hợp để kỹ thuật viên rảnh tay khi thao tác.

Thông số kỹ thuật tiêu biểu của đồng hồ Fluke 87V trong bộ

Thông số	Giá trị
Điện áp DC tối đa	1000 V
Điện áp AC tối đa	1000 V True-RMS
Dòng điện tối đa	10 A; cho phép đến 20 A trong tối đa 30 giây
Điện trở tối đa	50 MΩ
Điện dung tối đa	9.999 µF
Tần số tối đa	200 kHz
Dải đo nhiệt độ của đồng hồ	-200°C đến 1090°C, không tính giới hạn của đầu dò
Dải đầu dò nhiệt độ 80BK-A	-40°C đến 260°C
Hiển thị số	6000 count; 19.999 count ở chế độ độ phân giải cao
Thanh biểu đồ analog	32 đoạn
Cấp an toàn đo lường	CAT III 1000 V / CAT IV 600 V
Nguồn cấp	Pin kiềm 9 V

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 87V/E2

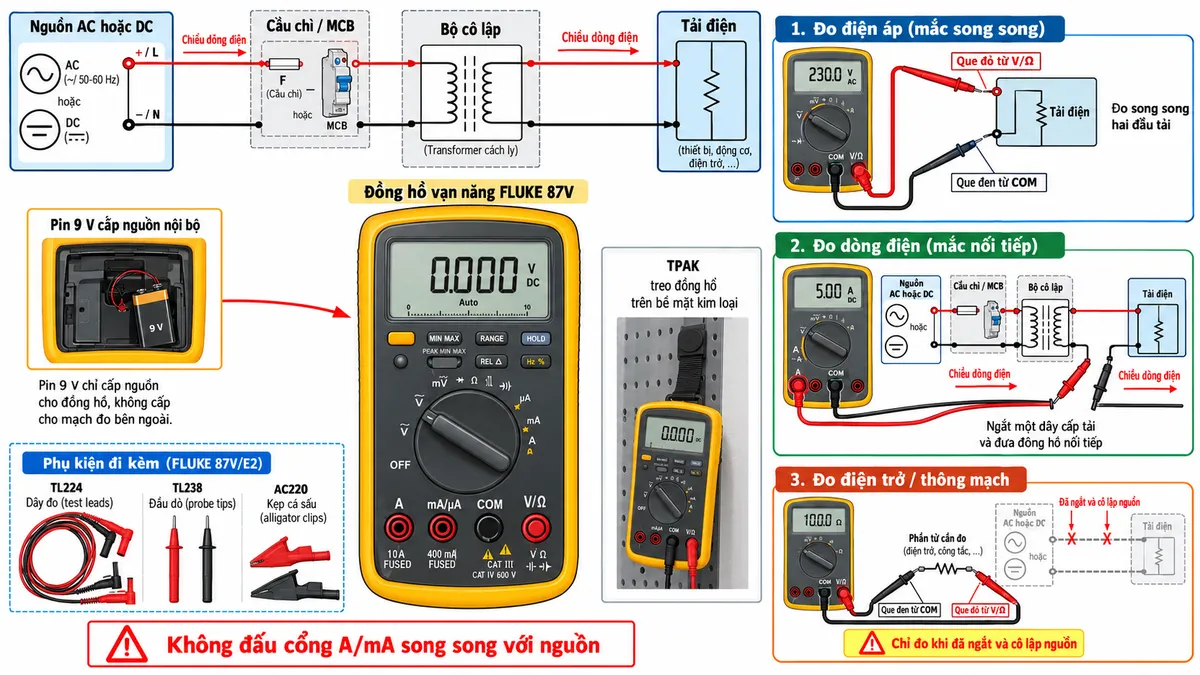

Cách đấu nối đồng hồ trong các phép đo điện

Khi đo điện áp AC hoặc DC, que đen được cắm vào cổng COM, que đỏ vào cổng V/Ω và hai que đo được đặt song song với nguồn hoặc tải cần kiểm tra. Với phép đo dòng điện, đồng hồ phải được đưa nối tiếp vào mạch: dây cấp tải được ngắt tại vị trí phù hợp và dòng điện được dẫn qua cổng A hoặc mA/µA cùng cổng COM của đồng hồ.

Khi đo điện trở, thông mạch, diode hoặc điện dung, thiết bị cần đo phải được ngắt và cô lập khỏi nguồn điện; các tụ điện cần được xả an toàn trước khi thao tác. Cầu chì, MCB hoặc thiết bị bảo vệ của hệ thống vẫn phải được lựa chọn phù hợp với nguồn và tải thực tế. Pin 9 V chỉ cấp nguồn nội bộ cho đồng hồ, không được sử dụng để cấp nguồn cho tải đang kiểm tra.

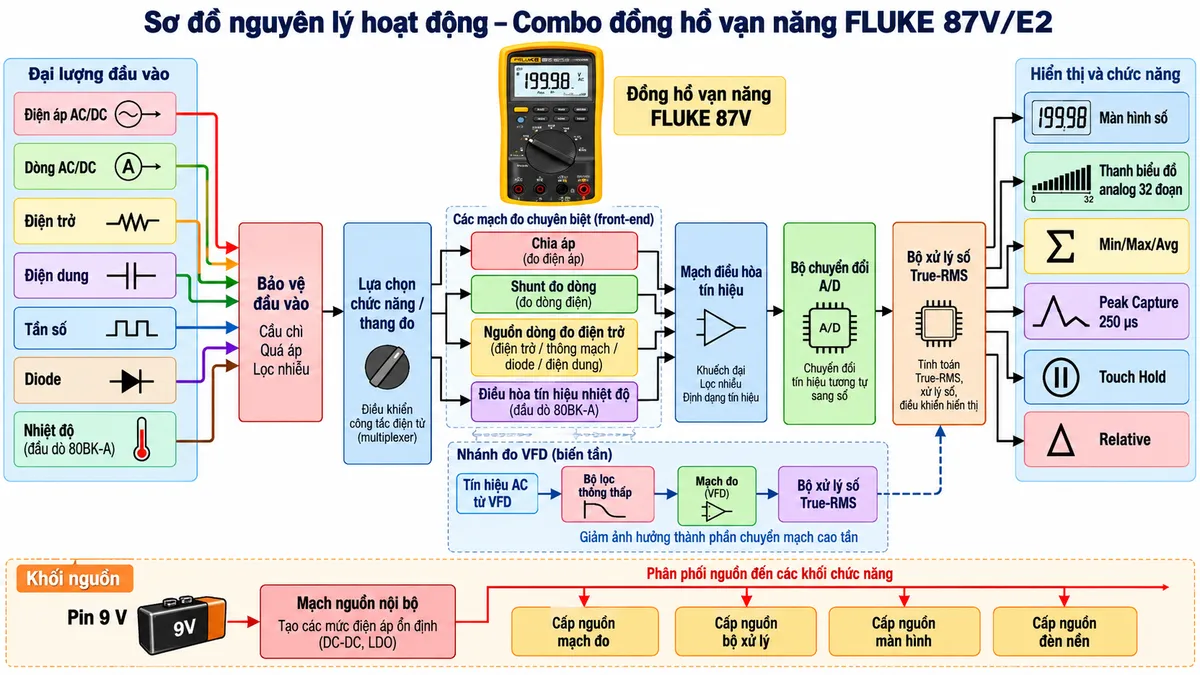

Nguyên lý đo True-RMS và xử lý tín hiệu

Tín hiệu từ cổng đo trước tiên đi qua khối bảo vệ đầu vào nhằm hạn chế tác động của các điều kiện điện bất thường lên mạch đo. Công tắc xoay và hệ thống lựa chọn chức năng xác định đường tín hiệu tương ứng với phép đo điện áp, dòng điện, điện trở, điện dung, tần số, diode hoặc nhiệt độ.

Sau khi được chia áp, chuyển đổi dòng, khuếch đại hoặc điều hòa theo chức năng đang chọn, tín hiệu được đưa tới khối chuyển đổi tương tự – số. Bộ xử lý của đồng hồ tính toán kết quả và gửi tới màn hình số cùng thanh biểu đồ analog. Đối với tín hiệu AC, xử lý True-RMS xác định giá trị hiệu dụng của dạng sóng, nhờ đó phù hợp hơn với tải phi tuyến và các hệ thống điện công nghiệp hiện đại.

Khi làm việc với biến tần, bộ lọc thông thấp có thể được sử dụng để giảm thành phần cao tần do chuyển mạch PWM, từ đó hỗ trợ kiểm tra điện áp và tần số cơ bản ở đầu ra biến tần hoặc tại đầu cực động cơ. Khi cần tìm sự cố thoáng qua, Peak Capture ghi nhận biến động nhanh; Min/Max/Avg theo dõi biên độ tín hiệu trong một khoảng thời gian.

Ứng dụng trong bảo trì điện công nghiệp

Đồng hồ vạn năng công nghiệp FLUKE 87V/E2 phù hợp với kỹ thuật viên điện, kỹ sư bảo trì và nhân sự vận hành cần xử lý nhiều loại phép đo tại hiện trường. Thiết bị có thể được sử dụng để kiểm tra nguồn phân phối, tủ điện, động cơ, bộ truyền động, hệ thống điều khiển và thiết bị điện cơ.

• Kiểm tra điện áp và dòng điện trong tủ điện, hệ thống phân phối và máy móc công nghiệp.
• Chẩn đoán động cơ và hệ thống điều khiển động cơ.
• Đo tại đầu ra biến tần VFD/VSD với bộ lọc thông thấp.
• Kiểm tra điện trở, thông mạch, diode, tụ điện và tần số trong quá trình bảo trì.
• Đo nhiệt độ tiếp xúc bằng đầu dò 80BK-A trong phạm vi làm việc của đầu dò.
• Phát hiện tín hiệu biến động hoặc sự cố ngắn bằng Peak Capture và Min/Max/Avg.
• Phục vụ bảo trì hệ thống tự động hóa, điện cơ và dây chuyền sản xuất.

Cam kết và nơi mua Combo đồng hồ vạn năng FLUKE 87V/E2

Khi lựa chọn Combo FLUKE 87V/E2 chính hãng, người mua nên kiểm tra đúng phiên bản 87V/E2 và đầy đủ các phụ kiện của bộ như TL224, AC220, TL238, TPAK, đầu dò nhiệt độ 80BK-A và túi C35. Việc lựa chọn đúng bộ phụ kiện giúp khai thác thuận tiện hơn các chức năng của Fluke 87V trong công tác đo kiểm và bảo trì điện công nghiệp.

Để mua Combo đồng hồ vạn năng FLUKE 87V/E2 chính hãng, nhận tư vấn lựa chọn thiết bị và hỗ trợ kỹ thuật phù hợp với ứng dụng thực tế, hãy liên hệ thietbicodien.

Câu hỏi thường gặp (FAQ)

FLUKE 87V/E2 là bộ sản phẩm gì?

FLUKE 87V/E2 là Industrial Electrician Combo Kit được xây dựng quanh đồng hồ vạn năng Fluke 87V và bổ sung bộ dây đo, kẹp cá sấu, đầu que đo, đầu dò nhiệt độ, bộ treo nam châm và túi đựng để phục vụ kỹ thuật viên điện công nghiệp.

FLUKE 87V/E2 có đo True-RMS không?

Có. Fluke 87V hỗ trợ đo AC True-RMS, giúp xác định giá trị hiệu dụng của các dạng sóng AC không hoàn toàn hình sin, thường gặp ở tải điện tử và hệ thống công nghiệp.

FLUKE 87V/E2 có phù hợp đo biến tần VFD không?

Có. Fluke 87V tích hợp bộ lọc thông thấp dành cho phép đo trên hệ thống truyền động điều khiển bằng biến tần, giúp giảm ảnh hưởng của thành phần cao tần khi kiểm tra điện áp và tần số đầu ra.

FLUKE 87V/E2 có đo nhiệt độ không?

Có. Bộ sản phẩm đi kèm đầu dò nhiệt độ 80BK-A để thực hiện phép đo nhiệt độ tiếp xúc. Phạm vi đo thực tế cần tuân theo giới hạn làm việc của đầu dò được sử dụng.

Peak Capture trên FLUKE 87V có tác dụng gì?

Peak Capture hỗ trợ phát hiện các biến động nhanh đến 250 µs. Chức năng này hữu ích khi cần tìm các đỉnh điện áp hoặc dòng điện và những hiện tượng thoáng qua khó quan sát bằng chế độ hiển thị thông thường.

Bộ FLUKE 87V/E2 có kèm TPAK không?

Có. Bộ 87V/E2 bao gồm ToolPak TPAK, cho phép treo đồng hồ lên bề mặt kim loại phù hợp, giúp kỹ thuật viên thuận tiện thao tác bằng hai tay tại tủ điện hoặc máy móc.

FLUKE 87V/E2 dùng pin gì?

Đồng hồ Fluke 87V trong bộ sử dụng pin 9 V làm nguồn nội bộ và bộ sản phẩm được cung cấp với pin đã lắp.

FLUKE 87V/E2 có phù hợp cho bảo trì nhà máy không?

Có. Bộ sản phẩm được định hướng cho bảo trì điện công nghiệp, đặc biệt trong các công việc liên quan đến động cơ, biến tần, hệ thống tự động hóa, phân phối điện và thiết bị điện cơ.
