Đồng hồ vạn năng đo điện trở cách điện True-RMS FLUKE 1587 FC

Đồng hồ vạn năng đo điện trở cách điện True-RMS FLUKE 1587 FC

Đồng hồ vạn năng đo điện trở cách điện True-RMS FLUKE 1587 FC là thiết bị đo chuyên dụng kết hợp đồng hồ vạn năng số và máy kiểm tra cách điện trong cùng một thân máy. Model FLUKE 1587 FC phù hợp cho kỹ thuật viên bảo trì động cơ, máy phát, cáp điện, tủ phân phối, hệ thống điều khiển và truyền động dùng biến tần.

Fluke là thương hiệu thiết bị đo lường có nguồn gốc từ Hoa Kỳ, được sử dụng rộng rãi trong lĩnh vực điện, điện tử và bảo trì công nghiệp. Theo thông tin sản phẩm cung cấp, model này có xuất xứ Trung Quốc; khi nhận hàng nên đối chiếu tem nhãn và chứng từ của lô hàng thực tế.

Điểm mạnh của 1587 FC là khả năng đo điện trở cách điện đến 2 GΩ, lựa chọn nhiều mức điện áp thử, đo AC True-RMS, tích hợp bộ lọc thông thấp cho hệ thống VFD và hỗ trợ Fluke Connect để theo dõi, lưu trữ và phân tích kết quả kiểm tra.

Ưu điểm và tính năng nổi bật của FLUKE 1587 FC

Kết hợp máy đo cách điện và đồng hồ vạn năng True-RMS

FLUKE 1587 FC tích hợp hai nhóm chức năng quan trọng trong một thiết bị: kiểm tra điện trở cách điện và đo các đại lượng điện thông dụng. Kỹ thuật viên có thể kiểm tra tình trạng nguồn, điện áp, dòng điện, điện trở, thông mạch, điện dung, tần số, nhiệt độ và sau đó đánh giá chất lượng cách điện mà không cần đổi sang một máy đo riêng.

Năm mức điện áp thử cách điện

Thiết bị cung cấp các mức điện áp thử cách điện 50 V, 100 V, 250 V, 500 V và 1000 V. Việc lựa chọn mức thử phù hợp giúp đáp ứng nhiều đối tượng khác nhau, từ mạch điều khiển điện áp thấp đến cáp, cuộn dây và thiết bị điện công nghiệp.

Đo điện trở cách điện đến 2 GΩ

Dải đo rộng cho phép 1587 FC kiểm tra điện trở cách điện từ 0,01 MΩ đến 2 GΩ. Đây là chức năng quan trọng để phát hiện suy giảm do ẩm, bụi bẩn, lão hóa vật liệu, quá nhiệt hoặc hư hỏng lớp cách điện.

True-RMS và bộ lọc thông thấp cho VFD

Công nghệ True-RMS hỗ trợ đo chính xác hơn trên các dạng sóng AC không thuần sin. Khi làm việc với biến tần, bộ lọc thông thấp VFD giúp giảm ảnh hưởng của thành phần chuyển mạch tần số cao và hỗ trợ đánh giá điện áp đầu ra của hệ thống truyền động.

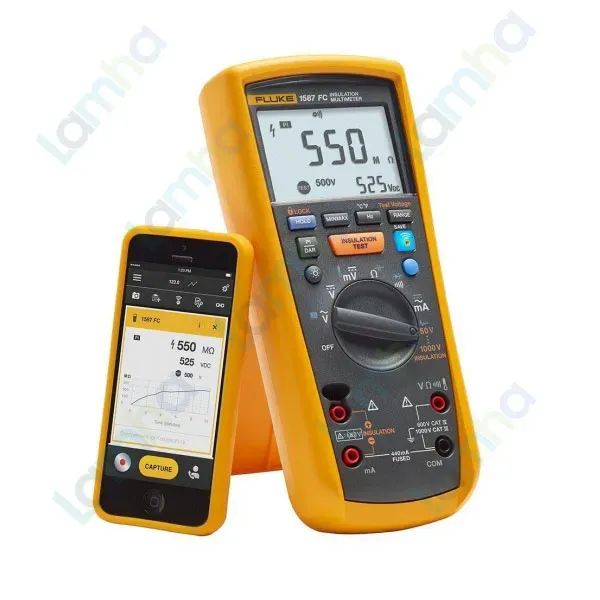

Fluke Connect hỗ trợ theo dõi và lưu dữ liệu

Fluke Connect cho phép truyền kết quả tới thiết bị di động tương thích để theo dõi phép đo từ xa, lưu kết quả và so sánh dữ liệu theo thời gian. Các chức năng bổ sung thông qua ứng dụng gồm PI/DAR, TrendIt, bù nhiệt độ và theo dõi xu hướng suy giảm cách điện.

Phát hiện mạch đang mang điện trước khi thử cách điện

1587 FC có chức năng Live Circuit Detection. Khi phát hiện điện áp lớn hơn 30 V trên đối tượng cần thử, thiết bị ngăn phép kiểm tra cách điện nhằm hạn chế việc vô tình đưa điện áp thử cao vào mạch đang mang điện.

Tự động xả điện áp điện dung

Sau phép thử cách điện, Auto-discharge giúp xả điện áp điện dung còn lưu trên đối tượng kiểm tra. Tính năng này đặc biệt hữu ích khi đo cáp dài, cuộn dây động cơ và các tải có khả năng tích điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải đo điện trở cách điện	0,01 MΩ đến 2 GΩ
Điện áp thử cách điện	50 V, 100 V, 250 V, 500 V, 1000 V
Độ chính xác điện áp thử	+20%, -0%
Dòng thử danh định	1 mA tại tải chuẩn tương ứng với điện áp thử
Điện áp AC	Đến 1000 V True-RMS
Điện áp DC	Đến 1000 V
Dòng điện AC/DC	Đến 400 mA
Điện trở	Đến 50 MΩ
Điện dung	Đến 9999 µF
Tần số	Đến 99,99 kHz
Nhiệt độ	-40 °C đến 537 °C
Hiển thị	6000 count
Cấp an toàn	CAT III 1000 V / CAT IV 600 V
Nhiệt độ hoạt động	-20 °C đến 55 °C
Cầu chì bảo vệ đầu vào mA	0,44 A / 1000 V, khả năng ngắt 10 kA
Kích thước	203 × 100 × 50 mm
Trọng lượng	550 g

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 1587 FC

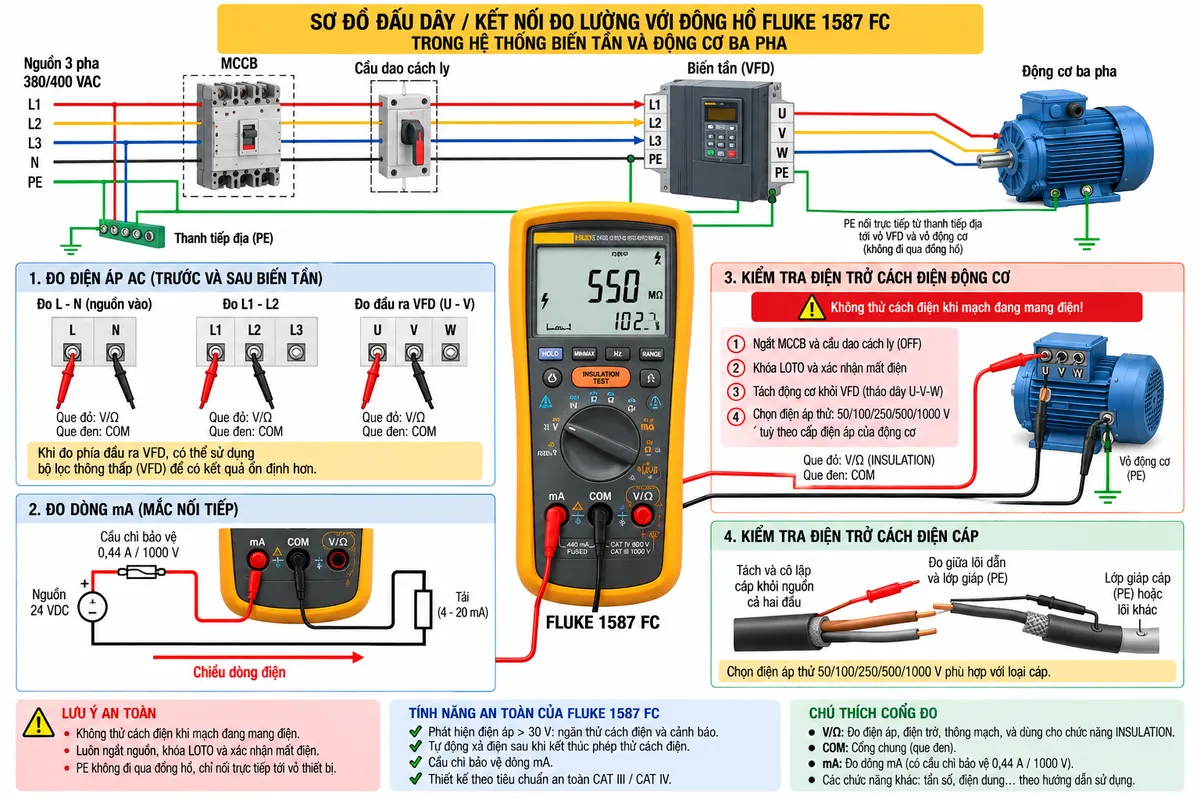

Kết nối khi đo điện áp và các đại lượng điện

Khi sử dụng như một đồng hồ vạn năng True-RMS, que đen được kết nối với cổng COM và que đỏ được kết nối với cổng phù hợp với đại lượng cần đo. Điện áp được đo song song với nguồn hoặc tải; dòng mA được đo bằng cách mắc thiết bị nối tiếp trong mạch và phải tuân thủ giới hạn của đầu vào được bảo vệ bằng cầu chì.

Kết nối khi kiểm tra điện trở cách điện

Trước khi thực hiện đo cách điện, đối tượng phải được tách hoàn toàn khỏi nguồn điện, thực hiện khóa cô lập và xác nhận mất điện. Với động cơ, phép thử thường được thực hiện giữa cuộn dây và vỏ nối đất sau khi động cơ đã được tách khỏi nguồn hoặc biến tần. Với cáp, có thể kiểm tra giữa lõi dẫn và PE, lớp giáp hoặc giữa các lõi tùy mục tiêu kiểm tra.

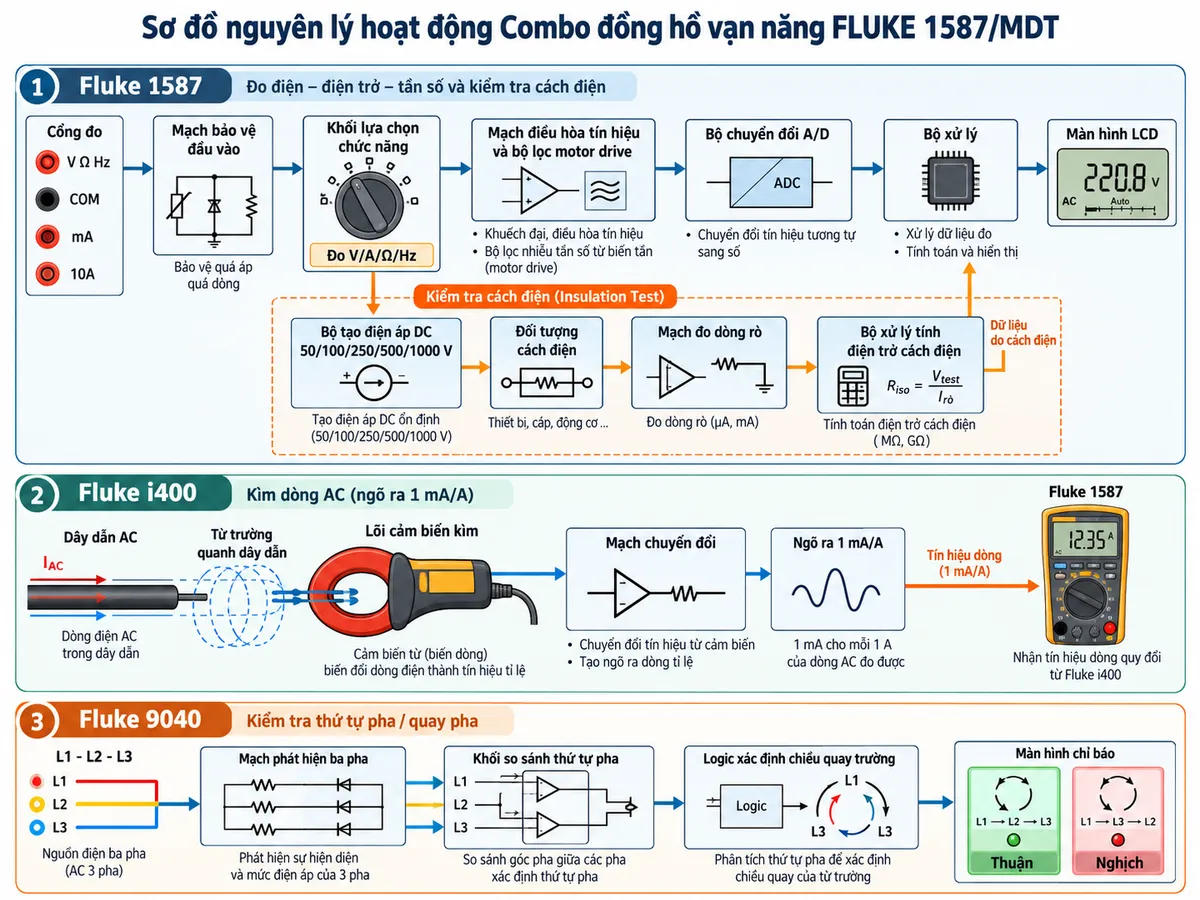

Nguyên lý đo điện trở cách điện

Khi người dùng bắt đầu phép thử, mạch tạo cao áp DC bên trong thiết bị phát điện áp thử được chọn tới đối tượng. Đồng hồ đồng thời đo dòng rò rất nhỏ đi qua lớp cách điện, sau đó bộ xử lý tính toán điện trở dựa trên điện áp thử và dòng rò.

Vật liệu cách điện ở trạng thái tốt thường có dòng rò thấp và điện trở cao. Khi cách điện bị ẩm, nhiễm bẩn, lão hóa hoặc hư hỏng, dòng rò có xu hướng tăng và giá trị điện trở cách điện giảm.

Nguyên lý phát hiện mạch đang có điện

Trước khi khối phát cao áp được kích hoạt, mạch phát hiện điện áp đầu vào kiểm tra đối tượng. Khi phát hiện điện áp lớn hơn 30 V, thiết bị cảnh báo và khóa phép thử cách điện để hỗ trợ bảo vệ thiết bị và người vận hành.

Nguyên lý tự động xả điện

Cáp, cuộn dây và nhiều thiết bị điện có thể tích điện sau phép thử DC. Khi phép thử kết thúc, mạch Auto-discharge tạo đường xả để giảm điện áp tích tụ trước khi người dùng tháo đầu đo.

Nguyên lý đo AC True-RMS và lọc VFD

Ở chế độ AC, tín hiệu đầu vào được điều hòa và xử lý bằng mạch True-RMS để xác định giá trị hiệu dụng. Khi bật bộ lọc thông thấp, thành phần chuyển mạch tần số cao từ biến tần được suy giảm trước khi tín hiệu được đưa tới bộ chuyển đổi và bộ xử lý.

PI, DAR và TrendIt qua Fluke Connect

Thông qua PI/DAR timed ratio tests, kết quả cách điện được phân tích theo thời gian thay vì chỉ dựa vào một giá trị tức thời. TrendIt hỗ trợ trực quan hóa xu hướng, trong khi tính năng bù nhiệt độ giúp tạo cơ sở so sánh hợp lý hơn giữa các lần kiểm tra.

Ứng dụng thực tế

• Kiểm tra và theo dõi tình trạng cách điện của động cơ điện.
• Đánh giá cách điện máy phát, máy biến áp nhỏ và cuộn dây.
• Kiểm tra dây dẫn, cáp nguồn và hệ thống phân phối điện.
• Bảo trì động cơ và hệ truyền động sử dụng biến tần VFD.
• Đo điện áp AC/DC, dòng mA, điện trở và thông mạch.
• Đo tần số, điện dung, diode và nhiệt độ trong quá trình chẩn đoán.
• Thực hiện kiểm tra PI/DAR và theo dõi xu hướng suy giảm cách điện.
• Lưu và chia sẻ dữ liệu bảo trì thông qua Fluke Connect.

Cam kết và nơi mua FLUKE 1587 FC

Khách hàng cần trang bị FLUKE 1587 FC chính hãng cho công tác đo điện, kiểm tra cách điện động cơ, cáp và hệ thống biến tần có thể lựa chọn sản phẩm tại thietbicodien để được hỗ trợ thông tin kỹ thuật và tư vấn ứng dụng phù hợp.

Mua Đồng hồ vạn năng đo điện trở cách điện True-RMS FLUKE 1587 FC chính hãng tại thietbicodien để được tư vấn sản phẩm, phụ kiện và báo giá.

Câu hỏi thường gặp (FAQ)

FLUKE 1587 FC đo điện trở cách điện tối đa bao nhiêu?

FLUKE 1587 FC đo điện trở cách điện đến 2 GΩ, với dải đo bắt đầu từ 0,01 MΩ.

FLUKE 1587 FC có những mức điện áp thử cách điện nào?

Thiết bị cung cấp 5 mức điện áp thử gồm 50 V, 100 V, 250 V, 500 V và 1000 V để phù hợp với nhiều loại thiết bị và mạch điện.

FLUKE 1587 FC có dùng để kiểm tra động cơ điện không?

Có. Thiết bị phù hợp để kiểm tra cách điện cuộn dây động cơ. Động cơ phải được cô lập hoàn toàn khỏi nguồn và biến tần trước khi thực hiện phép thử.

FLUKE 1587 FC có phù hợp với biến tần VFD không?

Có. Thiết bị tích hợp bộ lọc thông thấp VFD để hỗ trợ đo điện áp trên hệ thống truyền động có dạng sóng chứa thành phần chuyển mạch tần số cao.

FLUKE 1587 FC có kết nối điện thoại không?

Có. Fluke Connect cho phép theo dõi kết quả trên thiết bị di động tương thích, lưu và chia sẻ dữ liệu, đồng thời hỗ trợ các chức năng PI/DAR, TrendIt và bù nhiệt độ.

Thiết bị có ngăn thử cách điện khi mạch đang mang điện không?

Có. Khi phát hiện điện áp lớn hơn 30 V trên đối tượng, chức năng Live Circuit Detection sẽ ngăn phép thử cách điện và cảnh báo người sử dụng.

FLUKE 1587 FC có tự xả điện sau khi đo cách điện không?

Có. Auto-discharge tự động giảm điện áp điện dung còn lưu trên đối tượng sau phép thử, đặc biệt hữu ích với cáp và cuộn dây.

FLUKE 1587 FC có đo nhiệt độ không?

Có. Thiết bị hỗ trợ đo nhiệt độ bằng cặp nhiệt điện loại K, với dải đo được công bố từ -40 °C đến 537 °C.
