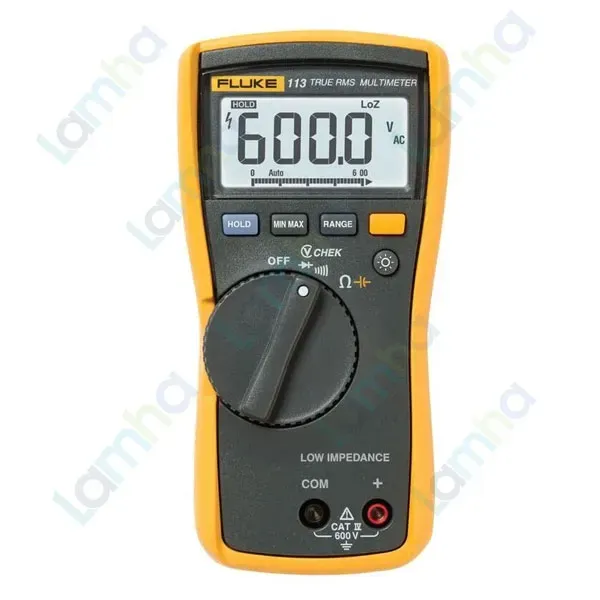

Đồng hồ vạn năng True-RMS FLUKE 113

1. Giới thiệu Đồng hồ vạn năng True-RMS FLUKE 113 và nguồn gốc thương hiệu

Đồng hồ vạn năng True-RMS FLUKE 113 là thiết bị đo điện cầm tay được thiết kế cho các công việc kiểm tra điện cơ bản, bảo trì và xử lý sự cố. Điểm đặc trưng của model này là chức năng VCHEK LoZ giúp kiểm tra điện áp AC/DC với trở kháng đầu vào thấp, hỗ trợ hạn chế ảnh hưởng của điện áp ảo trong quá trình kiểm tra hệ thống điện.

FLUKE 113 thuộc dòng đồng hồ đo chuyên nghiệp của Fluke Corporation. Fluke được thành lập tại Hoa Kỳ năm 1948 và phát triển các thiết bị đo, kiểm tra điện, điện tử và phục vụ bảo trì công nghiệp. Theo thông tin sản phẩm cung cấp, model này có xuất xứ Trung Quốc.

Khác với những đồng hồ vạn năng đa chức năng có cổng đo dòng riêng, FLUKE 113 tập trung vào các phép đo thường gặp của kỹ thuật viên điện như điện áp, điện trở, thông mạch, diode và điện dung. Thiết kế này phù hợp với người dùng cần một thiết bị gọn, thao tác nhanh và không có nhu cầu đo dòng điện trực tiếp bằng đồng hồ.

2. Ưu điểm và tính năng nổi bật của FLUKE 113

Một trong những điểm đáng chú ý nhất của FLUKE 113 True-RMS là khả năng đo điện áp xoay chiều theo phương pháp True-RMS, giúp xác định giá trị hiệu dụng của tín hiệu AC chính xác hơn khi dạng sóng không hoàn toàn hình sin hoặc khi làm việc với tải phi tuyến.

• VCHEK LoZ kết hợp kiểm tra điện áp và thông mạch, đồng thời sử dụng trở kháng đầu vào thấp để giảm ảnh hưởng của điện áp cảm ứng hoặc điện áp ảo.
• Đo điện áp AC và DC với dải đo tự động hoặc lựa chọn thang đo thủ công.
• Đo điện trở, kiểm tra thông mạch, kiểm tra diode và đo điện dung phục vụ sửa chữa, bảo trì điện.
• Chức năng MIN/MAX ghi nhận biến động của đại lượng đo, hỗ trợ phát hiện các thay đổi khó quan sát tức thời.
• Display Hold giữ kết quả trên màn hình để người dùng thuận tiện đọc và ghi lại số liệu.
• Màn hình lớn 6000 counts có đèn nền, thuận tiện sử dụng ở tủ điện hoặc khu vực thiếu sáng.
• Vỏ bảo vệ tích hợp vị trí giữ que đo giúp sắp xếp dây đo gọn gàng khi di chuyển.
• Đáp ứng cấp an toàn đo lường CAT IV 600 V theo tài liệu kỹ thuật của hãng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Dải VCHEK AC/DC	6.000 V / 60.00 V / 600.0 V
Độ phân giải điện áp tốt nhất	0.001 V
Trở kháng đầu vào VCHEK	Xấp xỉ 3 kΩ, dưới 300 pF
Dải đo điện trở	600.0 Ω / 6.000 kΩ / 60.00 kΩ
Dải kiểm tra diode	2.000 V
Ngưỡng âm báo thông mạch	Bật dưới 20 Ω, tắt trên 250 Ω
Dải đo điện dung	1000 nF / 10.00 µF / 100.0 µF / 9999 µF
Màn hình	3 3/4 chữ số, 6000 counts, cập nhật 4 lần/giây
Điện áp tối đa giữa đầu đo và đất	600 V
Cấp an toàn đo lường	CAT IV 600 V
Nguồn pin	Pin alkaline 9 V, IEC 6LR61
Thời lượng pin điển hình	Khoảng 300 giờ khi không sử dụng đèn nền
Kích thước	167.1 × 85.1 × 46.0 mm
Khối lượng	404 g

3. Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 113

Đo điện áp AC/DC bằng VCHEK LoZ

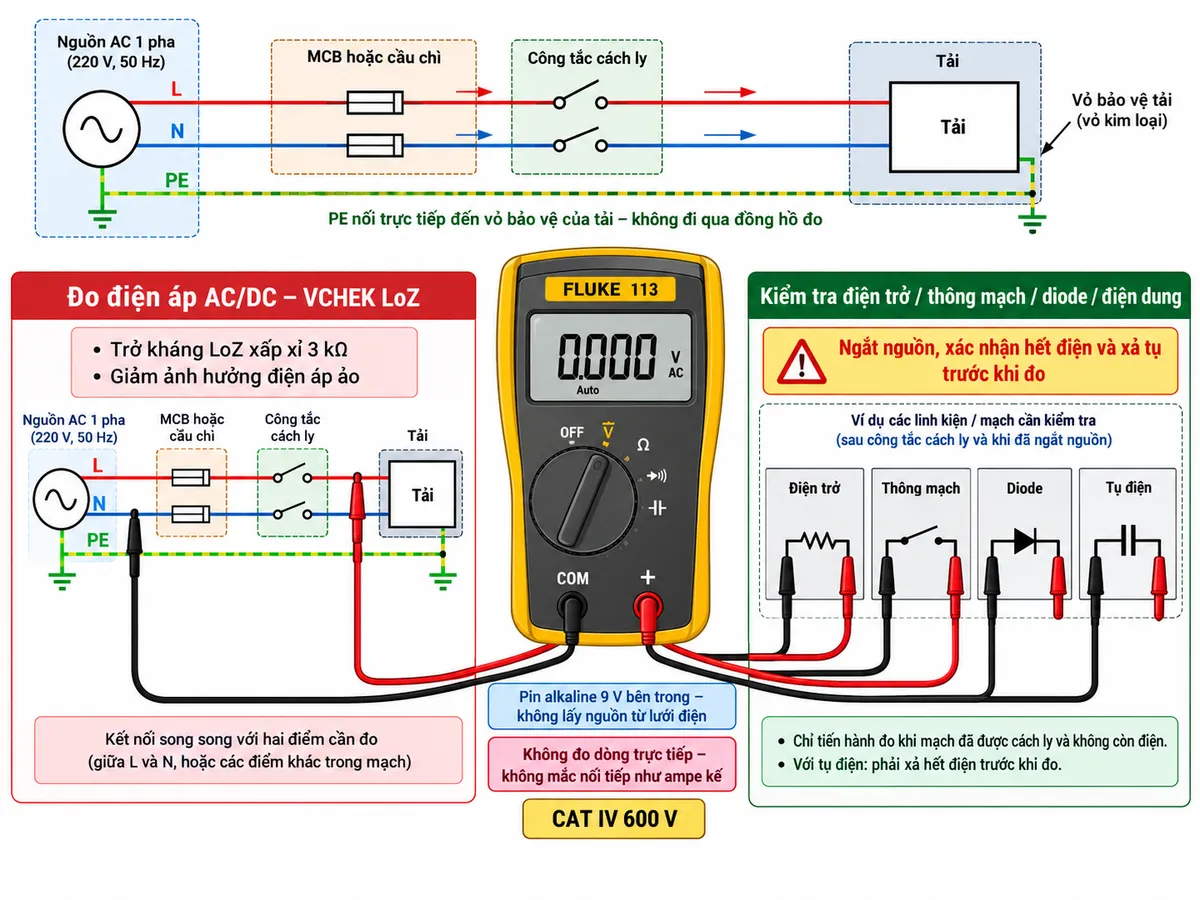

Khi sử dụng chức năng VCHEK LoZ, hai que đo được kết nối vào cổng COM và cổng đầu vào ký hiệu “+”, sau đó đặt song song vào hai điểm cần kiểm tra. Khi điện áp AC hoặc DC lớn hơn khoảng 3 V xuất hiện tại đầu vào, đồng hồ có thể tự nhận dạng loại điện áp và hiển thị giá trị tương ứng.

Ở chế độ này, trở kháng đầu vào của đồng hồ xấp xỉ 3 kΩ. Tải trở kháng thấp giúp làm suy giảm nhiều điện áp cảm ứng có trở kháng nguồn cao, nhờ đó hỗ trợ phân biệt điện áp thực với hiện tượng thường được gọi là điện áp ảo. Tuy nhiên, chính đặc tính LoZ này cũng có thể ảnh hưởng đến các mạch điều khiển điện tử nhạy cảm, vì vậy không nên dùng VCHEK trên mạch có thể bị tác động bởi tải khoảng 3 kΩ.

Đo điện trở và kiểm tra thông mạch

Ở chế độ đo điện trở và thông mạch, FLUKE 113 đưa tín hiệu thử từ nguồn nội bộ qua linh kiện hoặc đoạn mạch được kiểm tra, sau đó xác định điện trở và hiển thị kết quả. Chế độ thông mạch có âm báo để kỹ thuật viên nhanh chóng kiểm tra dây dẫn, công tắc, tiếp điểm hoặc phát hiện mạch hở và ngắn mạch.

Các phép đo điện trở và thông mạch phải được thực hiện khi mạch đã ngắt nguồn. Sau khi vừa đo điện áp, tài liệu của Fluke hướng dẫn chờ khoảng một phút trước khi đo điện trở, điện dung, diode hoặc thông mạch nếu cần duy trì độ chính xác theo thông số công bố.

Kiểm tra diode và điện dung

Chế độ kiểm tra diode cho phép đánh giá đặc tính dẫn thuận và phát hiện diode hở hoặc ngắn mạch. Fluke khuyến nghị ngắt nguồn mạch trước khi kiểm tra và, để có kết quả tốt hơn, nên đo diode ngoài mạch khi điều kiện cho phép.

Chức năng đo điện dung hỗ trợ kiểm tra tụ điện trong công tác sửa chữa và bảo trì. Trước khi đo, cần ngắt nguồn, tách và xả hoàn toàn điện tích còn lưu trong tụ; với tụ phân cực phải đấu que đo đúng cực tính.

MIN/MAX và Display Hold

Chức năng MIN/MAX ghi nhận giá trị nhỏ nhất, lớn nhất và giá trị trung bình tính toán trong quá trình theo dõi, hữu ích khi cần quan sát sự thay đổi của tín hiệu. Display Hold giúp giữ số đo hiện tại trên màn hình để kỹ thuật viên đọc kết quả ở vị trí thuận tiện hơn.

Ứng dụng thực tế

FLUKE 113 phù hợp cho kiểm tra nguồn điện, ổ cắm, đường dây, cầu chì, công tắc, tiếp điểm, tụ điện, diode và các mạch điện cơ bản trong công tác lắp đặt, vận hành và bảo trì. Khả năng kiểm tra điện áp ảo bằng LoZ đặc biệt hữu ích khi kỹ thuật viên gặp các dây dẫn không tải hoặc dây chạy song song có thể xuất hiện điện áp cảm ứng.

Model này không có cổng A hoặc mA/µA và không được thiết kế để đo dòng điện trực tiếp. Khi công việc yêu cầu đo dòng, cần sử dụng thiết bị đo phù hợp thay vì mắc FLUKE 113 nối tiếp vào tải.

4. Cam kết và nơi mua Đồng hồ vạn năng FLUKE 113

Khi lựa chọn Đồng hồ vạn năng FLUKE 113 chính hãng, người mua nên xác định đúng model, chức năng cần sử dụng và phụ kiện đi kèm để tránh lựa chọn nhầm với các đồng hồ thuộc cùng dòng Fluke 110 Series nhưng có cấu hình đo khác nhau.

Để được tư vấn, kiểm tra thông tin sản phẩm và đặt mua FLUKE 113 chính hãng phục vụ công việc bảo trì điện, hãy liên hệ trực tiếp thietbicodien. Đội ngũ thietbicodien hỗ trợ lựa chọn đúng thiết bị theo yêu cầu đo, môi trường sử dụng và nhu cầu thực tế của khách hàng.

Câu hỏi thường gặp (FAQ)

FLUKE 113 có phải là đồng hồ True-RMS không?

Có. FLUKE 113 sử dụng True-RMS cho phép đo AC, phù hợp với việc xác định giá trị hiệu dụng của các dạng sóng AC, kể cả khi tải tạo ra dạng sóng không hoàn toàn hình sin.

FLUKE 113 có đo được dòng điện AC hoặc DC không?

Không. FLUKE 113 chỉ có hai đầu vào COM và “+”, không có cổng A hoặc mA/µA để đo dòng trực tiếp. Không được mắc đồng hồ nối tiếp với tải theo cách sử dụng ampe kế.

VCHEK LoZ trên FLUKE 113 dùng để làm gì?

VCHEK LoZ hỗ trợ kiểm tra điện áp AC/DC và thông mạch, đồng thời sử dụng trở kháng đầu vào thấp khoảng 3 kΩ để giảm ảnh hưởng của điện áp ảo thường xuất hiện do ghép điện dung giữa các dây dẫn.

FLUKE 113 có thể đo điện trở và điện dung không?

Có. Thiết bị hỗ trợ đo điện trở đến 60.00 kΩ và điện dung với dải cao nhất 9999 µF theo tài liệu kỹ thuật của Fluke. Các phép đo này phải thực hiện khi mạch đã được ngắt nguồn và tụ điện đã được xả an toàn.

FLUKE 113 sử dụng loại pin nào?

Đồng hồ sử dụng một pin alkaline 9 V loại IEC 6LR61. Pin cung cấp nguồn cho bản thân thiết bị, vì vậy đồng hồ không lấy nguồn nuôi từ mạch điện đang được kiểm tra.

FLUKE 113 có phù hợp để kiểm tra điện áp ảo không?

Có. Chế độ LoZ được thiết kế để tạo tải đầu vào thấp, nhờ đó hỗ trợ làm suy giảm các điện áp cảm ứng có trở kháng nguồn cao. Tuy nhiên, không nên sử dụng LoZ trên những mạch điện tử nhạy cảm có thể bị ảnh hưởng bởi tải khoảng 3 kΩ.

FLUKE 113 có cấp an toàn đo lường nào?

Thiết bị được Fluke công bố đáp ứng CAT IV 600 V. Người sử dụng vẫn phải tuân thủ quy trình an toàn điện, sử dụng que đo có cấp đo phù hợp và không vượt quá giới hạn điện áp của thiết bị.
