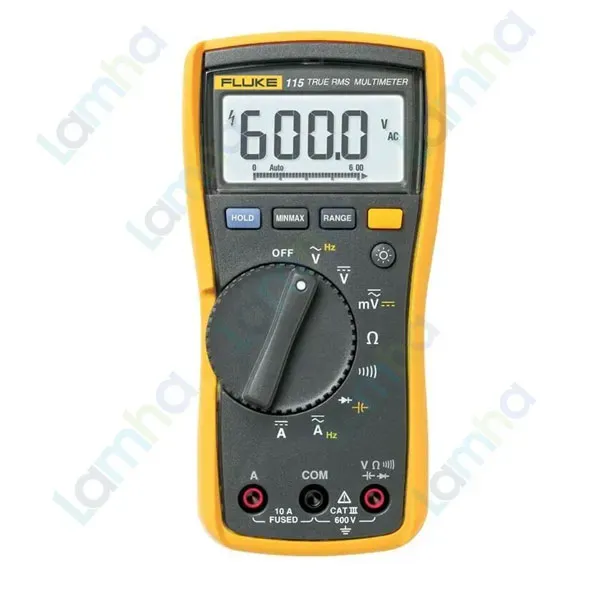

Đồng hồ vạn năng True-RMS FLUKE 115

Đồng hồ vạn năng True-RMS FLUKE 115 – thiết bị đo đa năng cho kỹ thuật hiện trường

Đồng hồ vạn năng True-RMS FLUKE 115 là đồng hồ đo điện kỹ thuật số nhỏ gọn dành cho công việc kiểm tra, bảo trì và xử lý sự cố điện – điện tử tại hiện trường. Thiết bị hỗ trợ đo điện áp và dòng điện AC/DC, điện trở, thông mạch, diode, điện dung và tần số, đáp ứng nhiều phép kiểm tra thường gặp của kỹ thuật viên.

FLUKE 115 sử dụng công nghệ đo True-RMS cho điện áp và dòng điện xoay chiều, giúp thiết bị phù hợp hơn với các tín hiệu AC không hoàn toàn hình sin so với đồng hồ đo giá trị trung bình thông thường. Màn hình số 6000 counts kết hợp đèn nền và biểu đồ cột giúp người dùng quan sát kết quả thuận tiện trong nhiều điều kiện làm việc.

Giới thiệu và nguồn gốc thương hiệu FLUKE

Fluke là thương hiệu thiết bị đo kiểm của Mỹ, nổi tiếng với các dòng đồng hồ vạn năng, ampe kìm, máy đo cách điện, thiết bị kiểm tra điện và nhiều giải pháp đo lường chuyên nghiệp. Các sản phẩm của hãng được phát triển hướng tới nhu cầu bảo trì, điện công nghiệp, điện tử và dịch vụ kỹ thuật hiện trường.

Model FLUKE 115 thuộc nhóm đồng hồ vạn năng cầm tay True-RMS của Fluke. Sản phẩm có thiết kế gọn, thao tác thuận tiện bằng một tay và được định hướng cho các phép kiểm tra nhanh trong công tác bảo trì, sửa chữa và chẩn đoán hệ thống điện. Sản phẩm được cung cấp với xuất xứ Trung Quốc theo thông tin hàng hóa.

Ưu điểm và tính năng nổi bật của FLUKE 115

Đo True-RMS điện áp và dòng điện AC

Ưu điểm quan trọng của FLUKE 115 là khả năng đo True-RMS đối với điện áp và dòng điện xoay chiều. Phương pháp này xác định giá trị hiệu dụng của tín hiệu, hỗ trợ kỹ thuật viên kiểm tra chính xác hơn trong các hệ thống có dạng sóng bị méo do tải điện tử hoặc thiết bị điều khiển công suất.

Đầy đủ chức năng cần thiết cho kiểm tra điện và điện tử

Thiết bị hỗ trợ đo điện áp AC/DC, dòng AC/DC, điện trở, thông mạch, diode, điện dung và tần số. Nhờ tập hợp nhiều chức năng trong một thiết bị cầm tay, người dùng có thể thực hiện từ kiểm tra nguồn điện, dây dẫn, linh kiện đến đánh giá nhanh tình trạng hoạt động của thiết bị tại hiện trường.

Min/Max/Average hỗ trợ theo dõi dao động

Chức năng Min/Max/Average cho phép ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình của tín hiệu trong quá trình đo. Tính năng này hữu ích khi cần tìm sự thay đổi điện áp hoặc dòng điện xảy ra trong một khoảng thời gian thay vì chỉ quan sát một giá trị tức thời.

Màn hình 6000 counts và biểu đồ cột

Màn hình số lớn có đèn nền giúp đọc kết quả rõ ràng, trong khi độ phân giải 6000 counts đáp ứng tốt các phép đo kiểm tra thông dụng. Biểu đồ cột 33 đoạn có tốc độ cập nhật nhanh hỗ trợ quan sát xu hướng biến đổi của tín hiệu.

Thiết kế hướng tới công việc hiện trường

FLUKE 115 có thiết kế nhỏ gọn, hỗ trợ thao tác bằng một tay và sử dụng pin riêng bên trong nên không cần nguồn nuôi từ mạch đang kiểm tra. Đồng hồ được thiết kế theo cấp an toàn CAT III 600 V, phù hợp với các ứng dụng kiểm tra điện trong phạm vi mà nhà sản xuất quy định.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phương pháp đo AC	True-RMS
Điện áp AC/DC tối đa	600 V
Dòng điện AC/DC	Đến 10 A; chịu quá tải 20 A tối đa 30 giây
Điện trở tối đa	40 MΩ
Điện dung tối đa	9999 µF
Dải tần số tối đa	50,00 kHz tùy chế độ/ngõ vào đo
Màn hình số	6000 counts, cập nhật 4 lần/giây
Biểu đồ cột	33 đoạn, cập nhật 32 lần/giây
Cấp an toàn	CAT III 600 V
Nguồn cấp	Pin kiềm 9 V, IEC 6LR61
Thời lượng pin điển hình	Khoảng 400 giờ khi không sử dụng đèn nền
Nhiệt độ hoạt động	-10 °C đến +50 °C
Kích thước	167 × 84 × 46 mm
Khối lượng	550 g
Bảo hành của nhà sản xuất	3 năm

Chức năng, nguyên lý hoạt động và ứng dụng của FLUKE 115

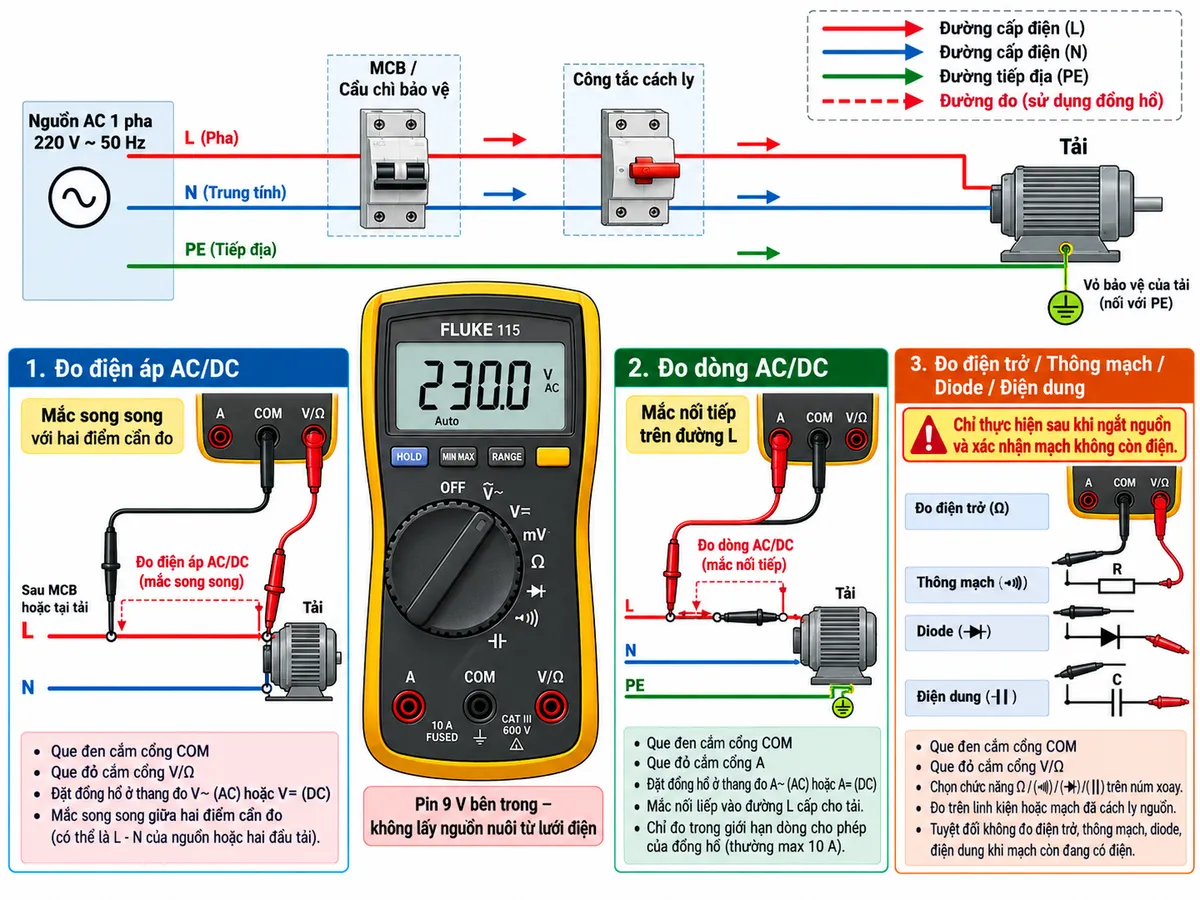

Nguyên lý đo điện áp AC/DC

Khi đo điện áp, que đo màu đen được kết nối với cổng COM và que đỏ với cổng V/Ω. Đồng hồ được mắc song song với hai điểm cần đo điện áp. Tín hiệu đầu vào được đưa qua mạch bảo vệ và khối xử lý đo lường trước khi được chuyển đổi sang giá trị số để hiển thị trên màn hình.

Nguyên lý đo dòng điện AC/DC

Đối với phép đo dòng AC/DC đến 10 A, đồng hồ phải được đưa vào đường dòng điện theo kiểu nối tiếp với tải, sử dụng đúng cổng A và COM. Đây là cách đấu khác hoàn toàn phép đo điện áp; người vận hành cần chọn đúng chức năng và đúng cổng trước khi đưa đồng hồ vào mạch.

Đo điện trở, thông mạch và diode

Khi đo điện trở, kiểm tra thông mạch hoặc diode, mạch cần được ngắt nguồn trước khi tiến hành phép đo. Đồng hồ sử dụng tín hiệu thử nội bộ để xác định đặc tính của phần tử hoặc đường dẫn đang kiểm tra. Chế độ thông mạch có còi báo giúp kỹ thuật viên nhanh chóng xác định dây dẫn, điểm nối hoặc tiếp điểm có liên tục hay không.

Đo điện dung và tần số

Chức năng đo điện dung và tần số mở rộng khả năng sử dụng FLUKE 115 trong công việc điện – điện tử. Khi kiểm tra tụ điện, cần ngắt nguồn và xả điện an toàn trước khi kết nối đồng hồ. Chức năng tần số có thể hỗ trợ đánh giá tín hiệu tuần hoàn trong phạm vi đo được nhà sản xuất quy định.

Ứng dụng thực tế

• Kiểm tra điện áp AC/DC trong hệ thống điện và thiết bị điện.
• Đo dòng điện của tải trong phạm vi cho phép của đồng hồ.
• Kiểm tra điện trở, dây dẫn và tính liên tục của mạch.
• Kiểm tra diode và các linh kiện điện tử cơ bản.
• Kiểm tra điện dung của tụ sau khi đã cô lập và xả điện an toàn.
• Đo tần số tín hiệu trong quá trình kiểm tra và xử lý sự cố.
• Theo dõi giá trị Min/Max/Average khi cần xác định biến động của tín hiệu.
• Phục vụ bảo trì, sửa chữa và chẩn đoán thiết bị điện – điện tử tại hiện trường.

Cam kết và nơi mua Đồng hồ vạn năng FLUKE 115

Để lựa chọn đúng Đồng hồ vạn năng FLUKE 115 chính hãng, khách hàng cần kiểm tra đúng model, phạm vi đo, phụ kiện đi kèm và yêu cầu ứng dụng thực tế. Việc sử dụng đúng loại đồng hồ và tuân thủ cấp an toàn đo lường là yếu tố quan trọng trong quá trình kiểm tra hệ thống điện.

Khách hàng có nhu cầu mua FLUKE 115, tư vấn lựa chọn thiết bị hoặc tìm giải pháp đo kiểm phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm chính hãng và thông tin kỹ thuật phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

FLUKE 115 có phải là đồng hồ True-RMS không?

Có. FLUKE 115 là đồng hồ vạn năng True-RMS, hỗ trợ đo giá trị hiệu dụng thực của điện áp và dòng điện AC trong phạm vi đặc tính kỹ thuật do Fluke công bố.

FLUKE 115 đo được những đại lượng nào?

Thiết bị có thể đo điện áp AC/DC, dòng điện AC/DC, điện trở, điện dung và tần số; đồng thời hỗ trợ kiểm tra thông mạch và diode.

FLUKE 115 có đo được dòng mA và µA trực tiếp không?

Không. FLUKE 115 sử dụng ngõ vào dòng điện A và được thiết kế cho phép đo dòng trong các dải A của thiết bị; model này không có cổng mA/µA riêng như một số dòng đồng hồ vạn năng khác.

FLUKE 115 có đo dòng điện tối đa bao nhiêu?

Phạm vi đo dòng AC/DC của đồng hồ lên đến 10 A. Nhà sản xuất cũng quy định khả năng chịu quá tải 20 A trong thời gian tối đa 30 giây; đây không phải là dải đo liên tục 20 A.

FLUKE 115 có chức năng Min/Max/Average không?

Có. Chức năng Min/Max/Average giúp ghi nhận giá trị nhỏ nhất, lớn nhất và trung bình, hữu ích khi theo dõi sự biến đổi của điện áp hoặc dòng điện trong quá trình kiểm tra.

FLUKE 115 sử dụng nguồn điện nào?

Đồng hồ sử dụng pin kiềm 9 V loại IEC 6LR61 bên trong. Thiết bị không lấy nguồn nuôi từ hệ thống điện đang được đo.

FLUKE 115 có phù hợp cho công việc điện công nghiệp không?

FLUKE 115 được thiết kế cho các công việc kiểm tra điện, điện tử và dịch vụ kỹ thuật hiện trường, đồng thời có cấp an toàn CAT III 600 V. Người dùng vẫn phải lựa chọn thiết bị theo đúng môi trường đo, cấp quá điện áp và hướng dẫn an toàn của nhà sản xuất.

Khi đo điện trở hoặc điện dung bằng FLUKE 115 có cần ngắt nguồn không?

Có. Mạch phải được cô lập khỏi nguồn điện trước khi đo điện trở, thông mạch, diode hoặc điện dung. Với tụ điện, cần xả điện an toàn trước khi kết nối que đo để bảo vệ người sử dụng và thiết bị.
