AR500 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 800 x 800mm Laumas AR500

AR500 | Cảm biến load cell đơn điểm Laumas cho bệ cân 800 x 800 mm

AR500 là cảm biến load cell đơn điểm thuộc dòng AR của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ cân kích thước đến 800 x 800 mm. Model AR500 có tải trọng danh định 500 kg, phần tử đàn hồi bằng hợp kim nhôm và cấp bảo vệ IP65, phù hợp cho cân bàn công nghiệp, cân kiểm tra, hệ thống định lượng và các cụm cân tích hợp trong máy.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ hiển thị trọng lượng, weight transmitter và các thành phần phục vụ hệ thống cân chính xác, định lượng và tự động hóa. Dòng AR được Laumas cung cấp với các mức tải 500 kg và 1000 kg, dành cho bệ cân đến 800 x 800 mm.

Ưu điểm và tính năng nổi bật của Laumas AR500

Load cell Laumas AR500 sử dụng cấu trúc single-point, giúp một cảm biến có thể tiếp nhận tải từ bệ cân khi kết cấu cơ khí được thiết kế và lắp đặt đúng yêu cầu. Giải pháp này giúp giảm số lượng cảm biến, đơn giản hóa hệ thống dây tín hiệu và thuận tiện hơn trong quá trình hiệu chuẩn.

• Load cell single-point 500 kg phù hợp với nhiều hệ thống cân tải trung bình đến lớn.
• Được thiết kế cho bệ cân 800 x 800 mm, cung cấp diện tích đặt vật cân lớn hơn các dòng single-point cho bệ nhỏ.
• Phần tử đàn hồi bằng hợp kim nhôm, tạo kết cấu gọn và phù hợp cho nhiều ứng dụng cân công nghiệp.
• Cấp bảo vệ IP65 hỗ trợ sử dụng trong môi trường công nghiệp phù hợp khi cảm biến được lắp đặt đúng kỹ thuật.
• Sai số tổng hợp được nhà sản xuất công bố tối đa ±0,05% cho dòng AR hiện hành.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell có đầu vào strain gauge tương thích.
• Có các phiên bản/chứng nhận tùy chọn dành cho một số môi trường đặc thù theo cấu hình đặt hàng.
• Dễ tích hợp dữ liệu trọng lượng vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	500 kg
Loại cảm biến	Load cell đơn điểm
Kích thước bệ cân phù hợp	800 x 800 mm
Vật liệu	Hợp kim nhôm
Sai số tổng hợp	Tối đa ±0,05%
Cấp bảo vệ	IP65
Dải tải của dòng AR	500 kg và 1000 kg

Chức năng, nguyên lý hoạt động và ứng dụng của AR500

Chức năng trong hệ thống cân

Cảm biến cân AR500 có nhiệm vụ chuyển đổi tải trọng cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với lực. Khi vật cần cân được đặt lên bệ 800 x 800 mm, lực được truyền qua kết cấu cơ khí xuống phần tử đàn hồi của load cell.

Biến dạng rất nhỏ của phần tử đàn hồi được các strain gauge ghi nhận thông qua sự thay đổi điện trở. Mạch cầu đo trong load cell chuyển sự thay đổi này thành tín hiệu điện vi sai để bộ điện tử cân tiếp nhận, khuếch đại và xử lý thành giá trị trọng lượng.

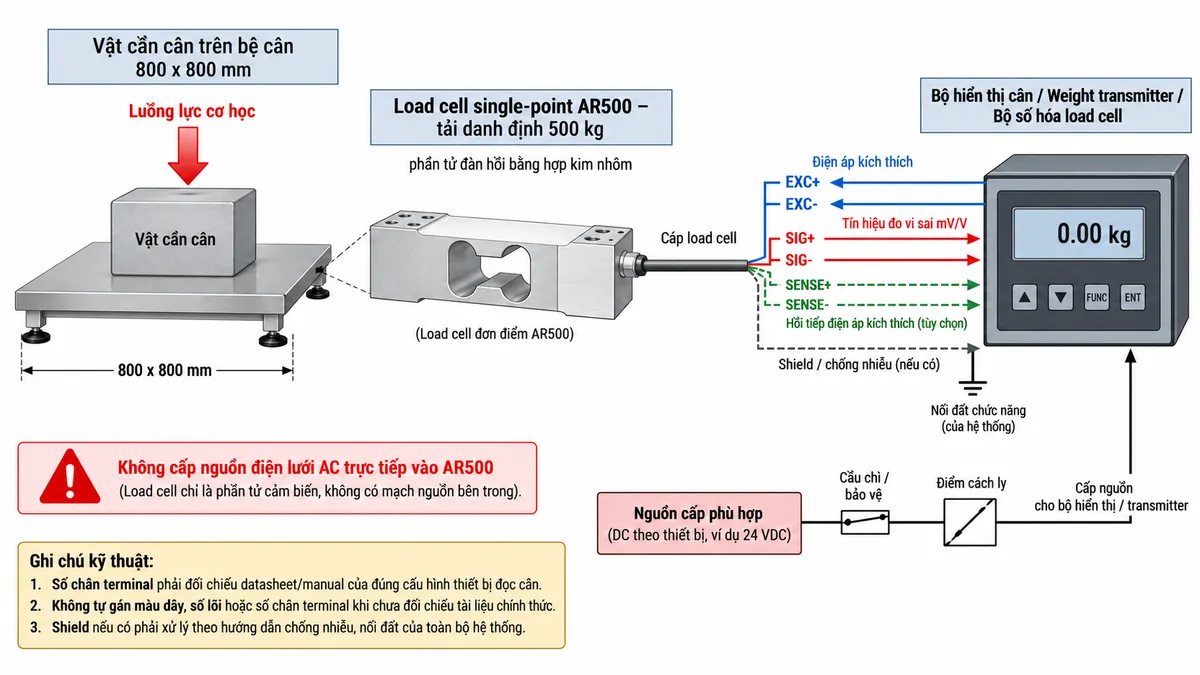

Kết nối AR500 với bộ điện tử cân

AR500 Laumas là load cell strain gauge thụ động và cần làm việc cùng bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích. Thiết bị điện tử cân cung cấp điện áp kích thích cho cảm biến và tiếp nhận tín hiệu đo vi sai từ load cell.

Các đường chức năng cơ bản gồm EXC+/EXC- để cấp điện áp kích thích và SIG+/SIG- để truyền tín hiệu đo. Nếu phiên bản cảm biến và thiết bị đọc hỗ trợ đường REF/SENSE thì các đường này được sử dụng để hồi tiếp điện áp kích thích thực tế. Cấu hình màu dây, số lõi cáp và số chân terminal phải được đối chiếu datasheet và manual của đúng phiên bản, không nên tự suy đoán.

Nguồn điện cho bộ hiển thị hoặc transmitter phải được cấp riêng qua thiết bị bảo vệ và điểm cách ly phù hợp. Không được cấp trực tiếp nguồn điện lưới AC vào AR500.

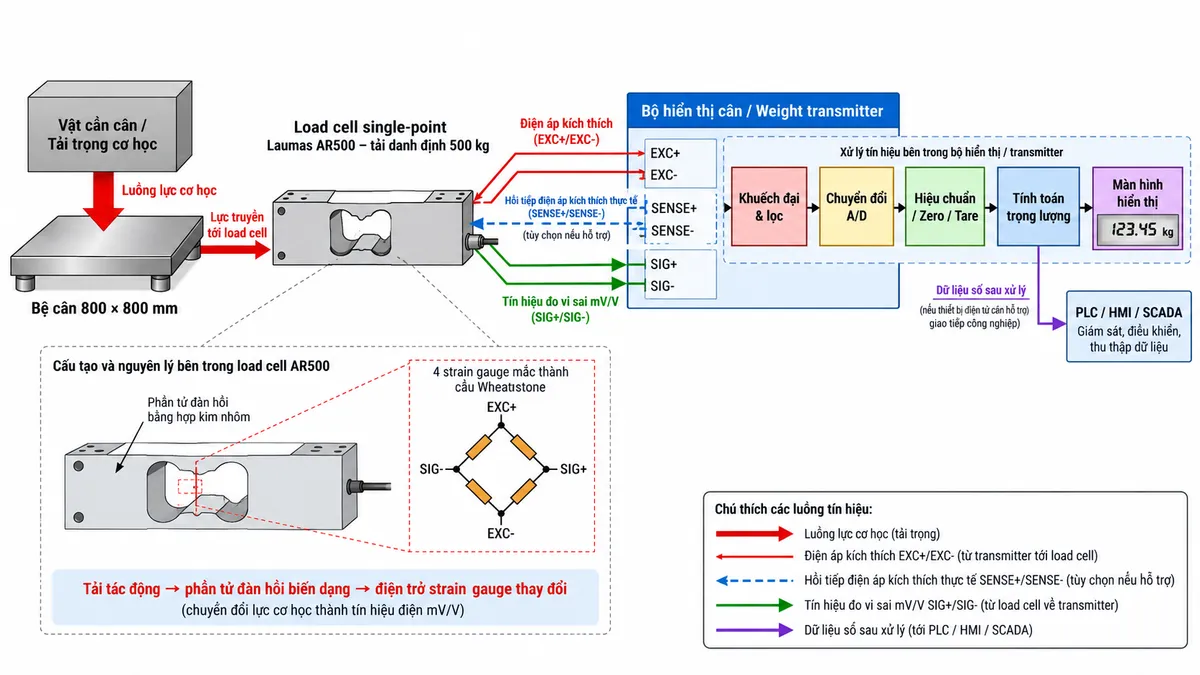

Nguyên lý hoạt động của AR500

Bên trong load cell single-point AR500, các strain gauge được bố trí tại những vùng nhạy biến dạng trên phần tử đàn hồi bằng hợp kim nhôm. Khi tải trọng tác động lên bệ cân, phần tử đàn hồi biến dạng rất nhỏ và làm điện trở của strain gauge thay đổi.

Các strain gauge được bố trí thành cầu Wheatstone. Bộ điện tử cân cấp điện áp kích thích vào cầu đo. Khi tải thay đổi, cầu mất cân bằng và tạo ra tín hiệu điện áp vi sai tỷ lệ với lực đang tác động lên cảm biến.

Tín hiệu có biên độ nhỏ từ load cell được bộ điện tử cân khuếch đại và lọc nhiễu, sau đó chuyển đổi A/D thành dữ liệu số. Thiết bị tiếp tục áp dụng các tham số hiệu chuẩn và thực hiện các chức năng như Zero, Tare trước khi tính toán trọng lượng.

Kết quả cân có thể hiển thị trực tiếp trên bộ chỉ thị. Nếu sử dụng weight transmitter hoặc bộ số hóa hỗ trợ giao tiếp công nghiệp, dữ liệu sau xử lý có thể được truyền tới PLC, HMI hoặc SCADA để phục vụ giám sát và điều khiển.

Ứng dụng tiêu biểu

Load cell 500 kg Laumas AR500 phù hợp cho cân bàn công nghiệp, cân kiểm tra sản phẩm, cân phân loại, cân định lượng, máy đóng gói và các cụm cân được tích hợp trực tiếp trong máy sản xuất. Khả năng sử dụng với bệ cân đến 800 x 800 mm giúp AR500 phù hợp khi cần diện tích đặt vật cân lớn trong khi vẫn muốn duy trì cấu trúc single-point.

Trong hệ thống tự động hóa, AR500 có thể kết hợp với weight transmitter để cung cấp dữ liệu trọng lượng cho PLC, phục vụ kiểm tra khối lượng, giám sát tải, định lượng hoặc điều khiển các công đoạn liên quan đến cân.

Lưu ý khi thiết kế và lắp đặt cơ khí

Độ chính xác của hệ thống cân sử dụng AR500 phụ thuộc đáng kể vào thiết kế bệ và cách truyền lực. Load cell cần được lắp trên kết cấu đủ cứng, đúng hướng chịu tải và theo hướng dẫn lắp đặt của nhà sản xuất.

Bệ cân không nên tỳ vào khung máy, vỏ che, đường ống hoặc các chi tiết cố định khác vì các điểm tiếp xúc phụ có thể làm một phần tải trọng không truyền qua cảm biến. Cần hạn chế lực ngang, mô-men xoắn, rung động mạnh và va đập trực tiếp lên load cell.

Khi lựa chọn tải trọng cảm biến cần tính tổng khối lượng của vật cần cân, bệ cân và các chi tiết truyền lực, đồng thời có dự phòng phù hợp cho tải động và các tình huống quá tải trong vận hành.

Lưu ý khi đấu nối điện và chống nhiễu

Tín hiệu strain gauge của load cell có biên độ thấp nên cáp tín hiệu cần được bố trí tách khỏi biến tần, động cơ, contactor và cáp động lực. Nếu sử dụng shield, việc nối đất phải tuân theo thiết kế chống nhiễu tổng thể của hệ thống.

AR500 không phải thiết bị nhận điện lưới trực tiếp. Điện áp kích thích phải được cung cấp từ bộ điện tử cân tương thích, còn nguồn cấp cho bộ hiển thị hoặc transmitter cần tuân theo thông số kỹ thuật của chính thiết bị đó.

Cam kết và nơi mua Laumas AR500 chính hãng

Khi lựa chọn Laumas AR500 chính hãng, cần xem xét tổng tải thực tế, kích thước bệ, điều kiện môi trường, kết cấu cơ khí và bộ điện tử cân sử dụng. Lựa chọn đúng cấu hình giúp hệ thống dễ hiệu chuẩn, vận hành ổn định và thuận tiện khi tích hợp vào máy hoặc dây chuyền tự động.

Quý khách cần mua load cell AR500 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter, bộ số hóa và giải pháp kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AR500 là loại load cell gì?

AR500 là load cell đơn điểm thuộc dòng AR của Laumas, được thiết kế cho hệ thống cân bệ sử dụng một cảm biến chính.

AR500 có tải trọng danh định bao nhiêu?

AR500 có tải trọng danh định 500 kg.

AR500 phù hợp với bệ cân kích thước nào?

Dòng AR được Laumas thiết kế cho bệ cân có kích thước đến 800 x 800 mm.

AR500 được chế tạo từ vật liệu gì?

Phần tử đàn hồi của AR500 Laumas được chế tạo bằng hợp kim nhôm.

AR500 có cấp bảo vệ nào?

AR500 có cấp bảo vệ IP65, phù hợp với nhiều hệ thống cân công nghiệp khi được lắp đặt đúng điều kiện kỹ thuật.

Sai số tổng hợp của AR500 là bao nhiêu?

Trang sản phẩm hiện hành của Laumas công bố sai số tổng hợp tối đa của dòng AR là ±0,05%.

Dòng AR có những mức tải nào?

Dòng AR hiện được Laumas cung cấp với hai mức tải danh định là 500 kg và 1000 kg.

AR500 có thể kết nối với PLC không?

Có thể đưa dữ liệu cân từ AR500 tới PLC thông qua weight transmitter, bộ số hóa hoặc module cân có đầu vào strain gauge phù hợp. PLC thông thường không đọc trực tiếp tín hiệu vi sai mức thấp của load cell.

Có được cấp nguồn AC trực tiếp vào AR500 không?

Không. AR500 là load cell strain gauge thụ động và chỉ nhận điện áp kích thích từ bộ điện tử cân tương thích, không được đấu trực tiếp với nguồn điện lưới AC.

Khi lắp AR500 cần lưu ý điều gì?

Cần bảo đảm bệ cân truyền lực đúng qua cảm biến, tránh các điểm tỳ cơ khí ngoài ý muốn, hạn chế lực ngang và va đập, đồng thời bố trí cáp tín hiệu cách xa các nguồn gây nhiễu điện từ.
