AU30 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AU30

AU30 | Cảm biến load cell đơn điểm Laumas AU30

Laumas AU30 là cảm biến load cell đơn điểm thuộc dòng AU của LAUMAS, có tải danh định 30 kg, thân bằng hợp kim nhôm và được dùng trong cân bàn, máy đóng gói, hệ thống định lượng, kiểm tra khối lượng và các cụm cân OEM. Load cell chuyển lực cơ học tác động lên bệ cân thành tín hiệu điện vi sai dạng mV/V để bộ hiển thị cân hoặc weight transmitter xử lý thành giá trị trọng lượng.

Cần lưu ý rằng tài liệu LAUMAS hiện hành công bố AU30 cho bệ 400 x 600 mm, không phải 400 x 400 mm. Vì vậy thông tin “bệ đỡ 400 x 400 mm” trong tên sản phẩm cần được kiểm tra lại trước khi đăng bán hoặc thiết kế cơ khí. Các phiên bản AU3, AU6 và AU15 sử dụng bệ 250 x 400 mm, còn AU30 và AU50 sử dụng bệ 400 x 600 mm.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa cảm biến tải và các thành phần phục vụ hệ thống cân tự động trong nhiều ngành công nghiệp.

Dòng AU thuộc nhóm single-point load cell cho cân bệ, gồm các mức tải danh định 3 kg, 6 kg, 15 kg, 30 kg và 50 kg. AU30 là phiên bản 30 kg, được thiết kế cho bệ 400 x 600 mm và sử dụng phần tử đàn hồi bằng hợp kim nhôm.

Thông số kỹ thuật tiêu biểu của AU30

Thông số	Giá trị
Tải danh định	30 kg
Kích thước bệ cân theo tài liệu LAUMAS	400 x 600 mm
Vật liệu	Hợp kim nhôm
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	2 mV/V ±10%
Điện trở đầu vào	410 Ω ±10 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Cân bằng zero	±2%
Điện trở cách điện	>2000 MΩ
Ảnh hưởng nhiệt độ tới zero	0,0025%/°C
Ảnh hưởng nhiệt độ tới span	0,0025%/°C
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Creep tại tải danh định trong 30 phút	0,025%
Quá tải an toàn	120% toàn thang
Quá tải giới hạn	200% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	15 V
Độ võng tại tải danh định	0,5 mm
Cáp cảm biến	Dài 3 m; đường kính 4 mm; 4 x 0,20 mm²

2) Ưu điểm và tính năng nổi bật

• Load cell single-point 30 kg phù hợp cho hệ thống cân bệ chỉ sử dụng một cảm biến trong phạm vi thiết kế.
• Thiết kế cho bệ cân 400 x 600 mm theo tài liệu hiện hành của LAUMAS.
• Thân hợp kim nhôm giúp cảm biến có kết cấu gọn, nhẹ và thuận tiện tích hợp vào máy.
• Sai số tổng hợp tối đa ±0,02%, đáp ứng tốt các ứng dụng cân và định lượng công nghiệp.
• Cấp bảo vệ IP65 hỗ trợ cảm biến làm việc trong nhiều môi trường máy móc công nghiệp phù hợp.
• Tín hiệu đầu ra 2 mV/V thuận tiện kết nối với bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp 4 lõi có shield hỗ trợ hạn chế ảnh hưởng của nhiễu điện từ khi được đi dây và nối đất đúng kỹ thuật.
• Kết cấu single-point giúp giảm số lượng cảm biến và dây tín hiệu so với các hệ cân nhiều load cell trong những ứng dụng phù hợp.

3) Chức năng, nguyên lý hoạt động và ứng dụng

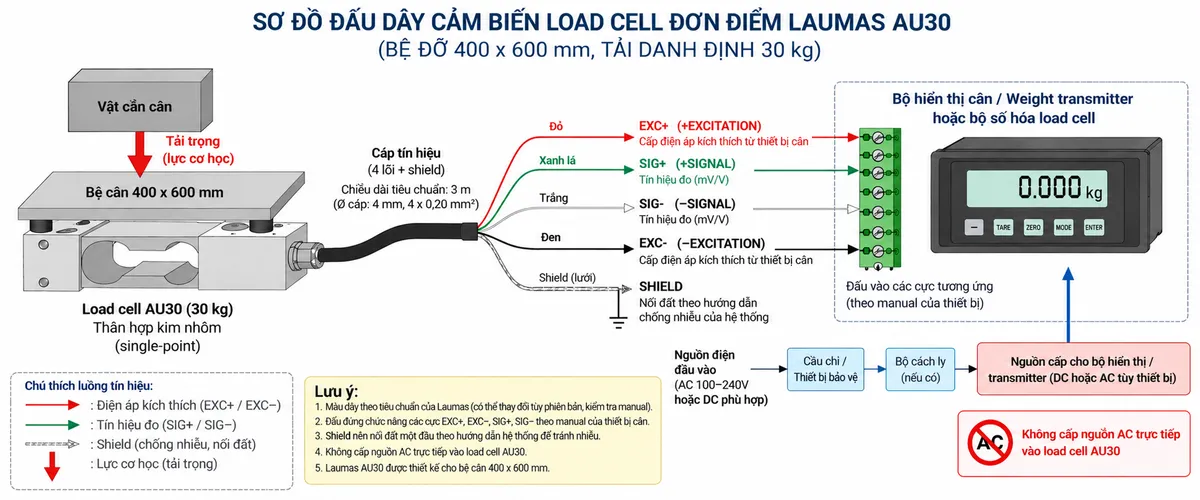

Chức năng và cách kết nối AU30

Load cell Laumas AU30 có nhiệm vụ chuyển tải trọng cơ học tác động lên bệ cân thành tín hiệu điện vi sai. Cảm biến không phải thiết bị hiển thị độc lập mà cần được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa tương thích.

Theo datasheet dòng AU, cáp cảm biến có +EXCITATION màu đỏ, -EXCITATION màu đen, +SIGNAL màu xanh lá, -SIGNAL màu trắng và SHIELD. Bộ điện tử cân cấp điện áp kích thích qua EXC+/EXC- tới load cell, trong khi tín hiệu đo SIG+/SIG- được truyền từ load cell trở về thiết bị xử lý.

AU30 không được cấp trực tiếp nguồn điện lưới. Nguồn AC hoặc DC của hệ thống chỉ cấp cho bộ hiển thị hoặc transmitter theo đúng thông số của thiết bị đó và nên đi qua cầu chì hoặc thiết bị bảo vệ cùng điểm cách ly phù hợp.

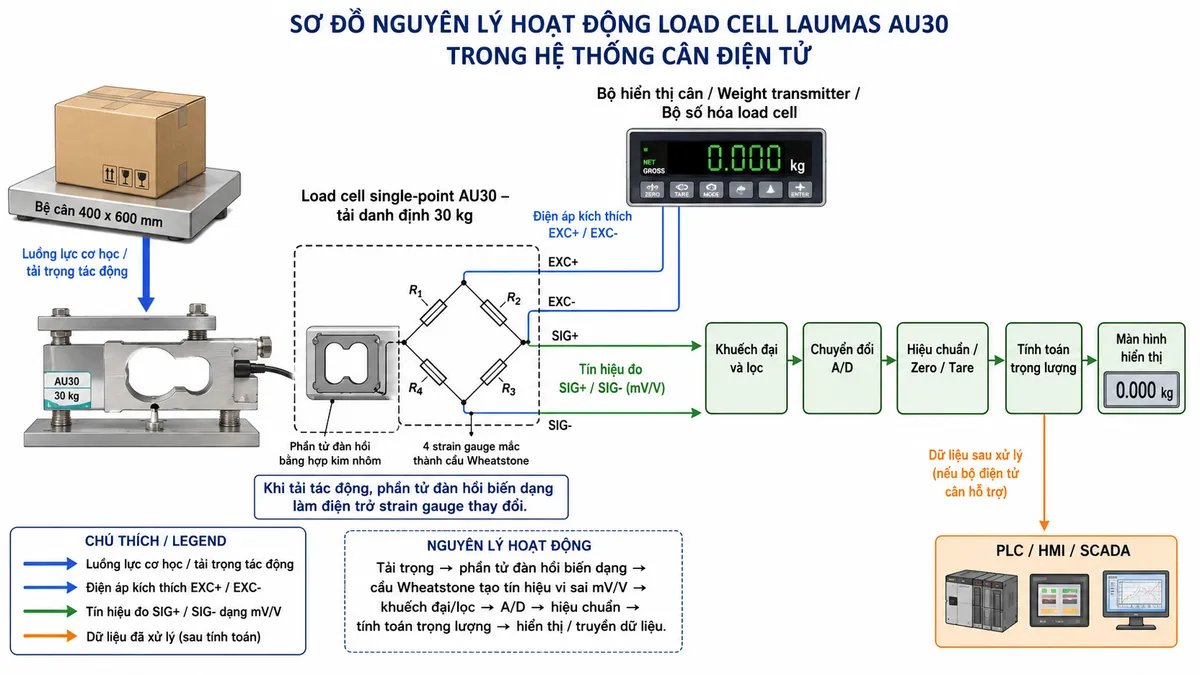

Nguyên lý hoạt động của cảm biến strain gauge

Bên trong cảm biến tải AU30, các strain gauge được gắn trên phần tử đàn hồi bằng hợp kim nhôm và mắc thành cầu Wheatstone. Khi vật cần cân tác động lên bệ, tải được truyền tới load cell và làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Sự biến dạng làm thay đổi điện trở của các strain gauge và khiến cầu Wheatstone mất cân bằng. Khi cầu được cấp điện áp kích thích qua EXC+/EXC-, trạng thái mất cân bằng tạo ra tín hiệu vi sai tại SIG+/SIG-. Biên độ tín hiệu dạng mV/V thay đổi theo tải tác động lên cảm biến.

Bộ điện tử cân tiếp nhận tín hiệu mức thấp này, thực hiện khuếch đại và lọc nhiễu, sau đó chuyển đổi A/D. Dữ liệu tiếp tục qua các bước hiệu chuẩn, zero, tare và tính toán để tạo thành giá trị trọng lượng. Nếu bộ hiển thị hoặc transmitter hỗ trợ truyền thông công nghiệp, dữ liệu cân có thể được gửi tiếp tới PLC, HMI hoặc SCADA.

Ứng dụng điển hình của AU30

• Cân bàn và cân bệ single-point trong dây chuyền sản xuất.
• Máy đóng gói định lượng sản phẩm theo trọng lượng.
• Hệ thống chiết rót hoặc cấp liệu có phản hồi khối lượng.
• Máy kiểm tra khối lượng thành phẩm.
• Thiết bị phân loại sản phẩm theo trọng lượng.
• Cụm cân OEM tích hợp trực tiếp trong máy móc.
• Hệ thống cân tự động kết nối PLC thông qua weight transmitter hoặc bộ số hóa load cell.

Lưu ý khi lựa chọn và lắp đặt

Độ chính xác của load cell đơn điểm AU30 phụ thuộc nhiều vào kết cấu bệ, độ cứng của mặt bàn và cách truyền lực. Cảm biến cần được gá đúng hướng, đúng vị trí và hạn chế lực ngang, mô-men xoắn hoặc các điểm tỳ phụ ngoài thiết kế.

Cáp tín hiệu nên được đi tách khỏi động cơ, biến tần, contactor và cáp động lực. Shield cần được xử lý theo hướng dẫn chống nhiễu và nối đất tổng thể của hệ thống. Sau khi lắp đặt hoàn chỉnh, cân cần được zero, hiệu chuẩn bằng tải chuẩn và kiểm tra tại nhiều vị trí trên bệ.

Đặc biệt, trước khi chế tạo bệ hoặc thay thế cảm biến, cần kiểm tra đúng bản vẽ AU30. Tài liệu LAUMAS hiện hành chỉ định phiên bản 30 kg cho bệ 400 x 600 mm; không nên sử dụng thông tin 400 x 400 mm nếu chưa có tài liệu riêng của phiên bản sản phẩm thực tế.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas AU30 chính hãng, khách hàng cần kiểm tra đúng tải danh định, kích thước bệ, điều kiện môi trường và bộ điện tử dùng để xử lý tín hiệu. Đối với model AU30, việc xác nhận kích thước bệ 400 x 600 mm theo tài liệu hiện hành đặc biệt quan trọng để tránh sai sót khi thiết kế hoặc thay thế load cell.

Khách hàng có nhu cầu mua AU30, lựa chọn bộ hiển thị cân, weight transmitter hoặc xây dựng giải pháp cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình và đặt mua thiết bị LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AU30 là loại load cell gì?

AU30 là load cell dạng single-point sử dụng công nghệ strain gauge, thuộc dòng AU của LAUMAS và được thiết kế cho hệ thống cân bệ.

Tải danh định của AU30 là bao nhiêu?

AU30 có tải danh định 30 kg. Khi lựa chọn cần tính cả trọng lượng bệ cân, gá lắp và vật cần cân để xác định tải thực tế tác động lên load cell.

AU30 dùng cho bệ 400 x 400 mm hay 400 x 600 mm?

Theo tài liệu LAUMAS hiện hành, AU30 dùng cho bệ 400 x 600 mm. Thông tin 400 x 400 mm trong tên sản phẩm cần được kiểm tra và điều chỉnh nếu không có tài liệu riêng chứng minh cấu hình khác.

AU30 được chế tạo từ vật liệu gì?

Phần tử cơ khí của dòng AU được chế tạo bằng hợp kim nhôm, giúp cảm biến có kết cấu gọn và phù hợp với các hệ cân single-point.

Cấp bảo vệ của AU30 là gì?

Dòng AU có cấp bảo vệ IP65, hỗ trợ bảo vệ cảm biến trước bụi và tia nước trong điều kiện sử dụng phù hợp.

AU30 có dây Sense không?

Datasheet AU hiện hành công bố cáp 4 lõi gồm excitation và signal cùng shield, không sử dụng hai đường sense riêng trong cấu hình tiêu chuẩn được công bố.

Màu dây của AU30 được quy định như thế nào?

Theo datasheet dòng AU, +EXCITATION dùng dây đỏ, -EXCITATION dùng dây đen, +SIGNAL dùng dây xanh lá và -SIGNAL dùng dây trắng; ngoài ra cáp có shield chống nhiễu.

Có thể cấp trực tiếp nguồn 220 V AC vào AU30 không?

Không. Load cell chỉ nhận điện áp kích thích từ thiết bị điện tử cân tương thích. Tuyệt đối không cấp trực tiếp điện áp lưới vào cảm biến.

AU30 có thể kết nối trực tiếp với PLC không?

Tín hiệu gốc của AU30 là tín hiệu mV/V có biên độ nhỏ. Trong phần lớn hệ thống cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu sang giao diện phù hợp với PLC.
