ALL30 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 250 x 350mm Laumas ALL30

ALL30 | Cảm biến load cell đơn điểm dành cho bệ đỡ 250 x 350mm Laumas ALL30

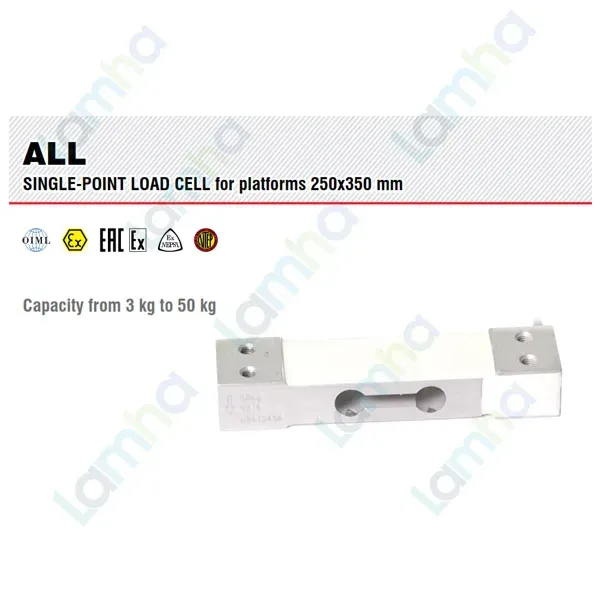

Laumas ALL30 là cảm biến load cell đơn điểm thuộc dòng ALL của LAUMAS, được thiết kế cho các hệ thống cân bệ kích thước 250 x 350 mm. Phiên bản ALL30 có tải danh định 30 kg, phù hợp với cân bàn, máy đóng gói, hệ thống định lượng, máy kiểm tra khối lượng và các cụm cân OEM cần kết cấu gọn, độ chính xác cao và khả năng tích hợp thuận tiện.

ALL30 sử dụng phần tử đàn hồi bằng hợp kim nhôm kết hợp các điện trở strain gauge. Khi tải tác động lên bệ cân, biến dạng cơ học rất nhỏ của phần tử đàn hồi được chuyển thành tín hiệu điện vi sai dạng mV/V để bộ hiển thị cân, weight transmitter hoặc bộ số hóa xử lý thành giá trị trọng lượng.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia chuyên về công nghệ cân và định lượng công nghiệp. Danh mục của hãng bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter, thiết bị số hóa cảm biến tải và các giải pháp phục vụ hệ thống cân tự động.

Dòng ALL thuộc nhóm single-point load cell cho cân bệ, với nhiều mức tải từ 3 kg đến 50 kg. ALL30 là phiên bản tải danh định 30 kg, sử dụng thân hợp kim nhôm, cấp bảo vệ IP65 và hỗ trợ các cấp chính xác C3, C4, C5 theo OIML R 60 tùy phiên bản.

Thông số kỹ thuật tiêu biểu của Laumas ALL30

Thông số	Giá trị
Tải danh định	30 kg
Kích thước bệ cân	250 x 350 mm
Kích thước load cell	130 x 30 x 22 mm
Khối lượng tịnh	0,2 kg
Vật liệu	Hợp kim nhôm
Cấp chính xác OIML R 60	C3 / C4 / C5
Số khoảng kiểm định	C3: 3000; C4: 4000; C5: 5000
Sai số tổng hợp	≤ ±0,02%; C4: ≤ ±0,017%; C5: ≤ ±0,014%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	2 mV/V ±10%
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	300% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,5 mm
Cáp cảm biến	Dài 3 m; đường kính 3,8 mm; 4 x 0,20 mm²; có shield

2) Ưu điểm và tính năng nổi bật

• Tải danh định 30 kg phù hợp cho nhiều hệ thống cân bàn, cân bệ và máy tự động.
• Thiết kế single-point cho phép sử dụng một cảm biến cho toàn bộ bệ cân trong phạm vi cơ khí phù hợp.
• Thân hợp kim nhôm giúp cảm biến có kết cấu nhỏ gọn và thuận tiện tích hợp vào máy.
• Độ chính xác cao với các lựa chọn C3, C4 và C5 theo OIML R 60.
• Cấp bảo vệ IP65 hỗ trợ làm việc trong nhiều môi trường công nghiệp phù hợp.
• Tín hiệu đầu ra mV/V tương thích với bộ hiển thị cân, transmitter và bộ số hóa load cell.
• Cáp 4 lõi có shield giúp hỗ trợ giảm ảnh hưởng của nhiễu điện từ khi được đấu nối và nối đất đúng kỹ thuật.
• Phù hợp với các nhà chế tạo máy, đơn vị tích hợp hệ thống và ứng dụng cần truyền dữ liệu trọng lượng tới PLC.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng và kết nối trong hệ thống cân

Load cell Laumas ALL30 có nhiệm vụ chuyển lực cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với tải. Bản thân cảm biến không tự hiển thị trọng lượng mà cần kết nối với bộ hiển thị, weight transmitter hoặc bộ số hóa load cell tương thích.

Theo sơ đồ điện của dòng ALL, cáp cảm biến sử dụng dây đỏ cho +EXCITATION, dây đen cho -EXCITATION, dây xanh lá cho +SIGNAL, dây trắng cho -SIGNAL và có shield chống nhiễu. Thiết bị điện tử cân cấp điện áp kích thích qua EXC+/EXC- và nhận tín hiệu vi sai qua SIG+/SIG-.

Không được cấp trực tiếp nguồn điện lưới vào load cell. Nguồn AC hoặc DC của hệ thống chỉ cấp cho bộ hiển thị hoặc transmitter theo đúng thông số của thiết bị đó và nên đi qua phương tiện bảo vệ, cách ly phù hợp.

Nguyên lý hoạt động của cảm biến strain gauge

Bên trong cảm biến tải ALL30, bốn strain gauge được gắn trên phần tử đàn hồi và mắc thành cầu Wheatstone. Khi vật cần cân tác động xuống bệ, lực truyền đến load cell làm phần tử hợp kim nhôm biến dạng rất nhỏ.

Sự biến dạng làm điện trở của các strain gauge thay đổi và khiến cầu Wheatstone mất cân bằng. Khi cầu được cấp điện áp kích thích, sự mất cân bằng tạo ra tín hiệu vi sai tại đầu ra SIG+/SIG-. Tín hiệu có dạng mV/V và thay đổi theo tải tác động lên cảm biến.

Bộ điện tử cân tiếp nhận tín hiệu, thực hiện khuếch đại và lọc nhiễu, chuyển đổi A/D, hiệu chuẩn, zero, tare và tính toán trọng lượng. Giá trị sau xử lý có thể hiển thị trực tiếp hoặc truyền tới PLC, HMI, SCADA nếu thiết bị điện tử cân hỗ trợ giao tiếp phù hợp.

Ứng dụng điển hình

• Cân bàn và cân bệ đơn điểm trong dây chuyền sản xuất.
• Máy đóng gói và chiết rót theo trọng lượng.
• Hệ thống định lượng nguyên liệu tự động.
• Máy kiểm tra và phân loại sản phẩm theo khối lượng.
• Thiết bị kiểm soát trọng lượng trong dây chuyền.
• Cụm cân OEM tích hợp trực tiếp trong máy móc.
• Hệ thống cân kết nối PLC thông qua weight transmitter hoặc bộ số hóa load cell.

Lưu ý khi lắp đặt và sử dụng

Độ chính xác của load cell đơn điểm ALL30 phụ thuộc đáng kể vào kết cấu bệ và cách truyền lực. Bệ cân cần đủ cứng, load cell phải được cố định đúng vị trí và tải tác động theo phương thiết kế của cảm biến.

Cần hạn chế lực ngang, mô-men xoắn và các lực phụ từ dây điện, ống dẫn hoặc chi tiết máy. Cáp tín hiệu nên đi tách khỏi biến tần, contactor, động cơ và dây động lực. Sau khi lắp đặt hoàn chỉnh, hệ thống cần được zero và hiệu chuẩn bằng tải chuẩn trước khi đưa vào vận hành.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas ALL30 chính hãng, khách hàng cần xác định đúng tải làm việc, kích thước bệ, yêu cầu cấp chính xác và loại thiết bị điện tử sẽ xử lý tín hiệu. Lựa chọn đồng bộ load cell với bộ hiển thị hoặc transmitter giúp hệ thống dễ hiệu chuẩn và thuận tiện tích hợp với PLC.

Khách hàng có nhu cầu mua ALL30, lựa chọn bộ hiển thị, weight transmitter hoặc xây dựng hệ thống cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, kiểm tra cấu hình và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas ALL30 là loại load cell gì?

ALL30 là load cell dạng single-point sử dụng công nghệ strain gauge, được thiết kế cho các hệ thống cân bệ và máy cân tích hợp.

Tải danh định của ALL30 là bao nhiêu?

ALL30 có tải danh định 30 kg. Khi thiết kế cần tính cả trọng lượng bệ, gá lắp và vật cần cân để bảo đảm tổng tải phù hợp với cảm biến.

ALL30 sử dụng cho bệ cân kích thước nào?

ALL30 thuộc dòng ALL được thiết kế cho bệ cân 250 x 350 mm. Bệ thực tế cần đủ cứng và được lắp đúng yêu cầu cơ khí.

ALL30 có các cấp chính xác nào?

Dòng ALL hỗ trợ các cấp C3, C4 và C5 theo OIML R 60. Cấp chính xác thực tế cần được lựa chọn theo đúng phiên bản sản phẩm và yêu cầu ứng dụng.

Có thể cấp trực tiếp nguồn 220 V AC cho ALL30 không?

Không. Load cell chỉ nhận điện áp kích thích từ bộ hiển thị, transmitter hoặc bộ số hóa load cell tương thích. Không được cấp trực tiếp điện áp lưới vào cảm biến.

ALL30 có thể kết nối trực tiếp với PLC không?

Tín hiệu nguyên thủy của ALL30 là tín hiệu vi sai mV/V có biên độ nhỏ. Trong phần lớn hệ thống cần sử dụng weight transmitter hoặc bộ số hóa load cell để chuyển tín hiệu sang giao diện phù hợp với PLC.

Màu dây của ALL30 được quy ước như thế nào?

Theo tài liệu dòng ALL, dây đỏ dùng cho +EXCITATION, dây đen cho -EXCITATION, dây xanh lá cho +SIGNAL và dây trắng cho -SIGNAL. Shield được xử lý theo hướng dẫn chống nhiễu và nối đất của hệ thống.

Tại sao cần hiệu chuẩn sau khi lắp ALL30?

Hiệu chuẩn thiết lập quan hệ giữa tín hiệu điện của load cell và trọng lượng thực tế, đồng thời tính đến ảnh hưởng của bệ cân, gá lắp và kết cấu cơ khí cụ thể của hệ thống.
