APL100 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 600 x 600mm Laumas APL100

APL100 | Cảm biến load cell đơn điểm Laumas cho bệ cân 600 x 600 mm

APL100 là cảm biến load cell đơn điểm thuộc dòng APL của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ cân kích thước đến 600 x 600 mm. Phiên bản APL100 có tải trọng danh định 100 kg, phần tử đàn hồi bằng hợp kim nhôm, cấp bảo vệ IP65 và cấp chính xác C3 theo OIML R60, phù hợp cho cân bàn, cân kiểm tra, hệ thống định lượng và các cụm cân tích hợp trong máy công nghiệp.

Laumas là thương hiệu Italia chuyên về công nghệ cân và định lượng công nghiệp. Danh mục của hãng bao gồm load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell và nhiều giải pháp phục vụ hệ thống cân điện tử, máy đóng gói, định lượng và tự động hóa.

Ưu điểm và tính năng nổi bật của Laumas APL100

Load cell Laumas APL100 sử dụng cấu trúc single-point, cho phép một cảm biến tiếp nhận tải từ bệ cân có diện tích tương đối lớn mà không cần bố trí nhiều load cell tại các góc. Đây là ưu điểm quan trọng đối với các hệ thống cần kết cấu gọn, ít dây kết nối và thuận tiện khi hiệu chuẩn.

• Thiết kế single-point giúp xây dựng bệ cân sử dụng một cảm biến chính.
• Phù hợp cho bệ cân kích thước lớn hơn so với nhiều dòng load cell đơn điểm cỡ nhỏ.
• Phần tử đàn hồi bằng hợp kim nhôm giúp cảm biến có kết cấu gọn và phù hợp cho nhiều ứng dụng cân công nghiệp.
• Cấp bảo vệ IP65 hỗ trợ sử dụng trong môi trường công nghiệp thông thường khi lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R60 phù hợp với các hệ thống cân yêu cầu đặc tính đo lường ổn định.
• Tín hiệu đầu ra dạng mV/V tương thích với bộ hiển thị cân, weight transmitter và bộ số hóa load cell có đầu vào strain gauge.
• Cấu hình cáp 6 dây có đường REF/SENSE giúp thiết bị điện tử cân tương thích có thể giám sát điện áp kích thích tại cảm biến.
• Có thể tích hợp dữ liệu trọng lượng vào PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	100 kg
Loại cảm biến	Load cell đơn điểm
Kích thước bệ cân phù hợp	600 x 600 mm
Vật liệu	Hợp kim nhôm
Cấp chính xác	C3 theo OIML R60
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP65
Tín hiệu đầu ra định mức	2 mV/V ±10%
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Ảnh hưởng nhiệt độ lên điểm zero	0,0017%/°C
Ảnh hưởng nhiệt độ lên toàn thang	0,0014%/°C
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Creep tại tải danh định sau 30 phút	0,015%
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,5 mm
Chiều dài cáp	3 m
Đường kính cáp	6 mm
Cấu tạo cáp	6 x 0,20 mm² và shield
Trọng lượng tịnh	1,7 kg

Chức năng, nguyên lý hoạt động và ứng dụng của APL100

Chức năng trong hệ thống cân

Cảm biến cân APL100 có nhiệm vụ chuyển đổi tải trọng cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với lực. Khi vật cần cân được đặt lên bệ, lực được truyền xuống phần tử đàn hồi của load cell và tạo ra biến dạng rất nhỏ trong giới hạn thiết kế.

Các strain gauge gắn trên phần tử đàn hồi ghi nhận biến dạng thông qua sự thay đổi điện trở. Bộ điện tử cân cung cấp điện áp kích thích cho cầu đo và nhận lại tín hiệu vi sai dạng mV/V để khuếch đại, số hóa và chuyển thành giá trị trọng lượng.

Kết nối điện của APL100

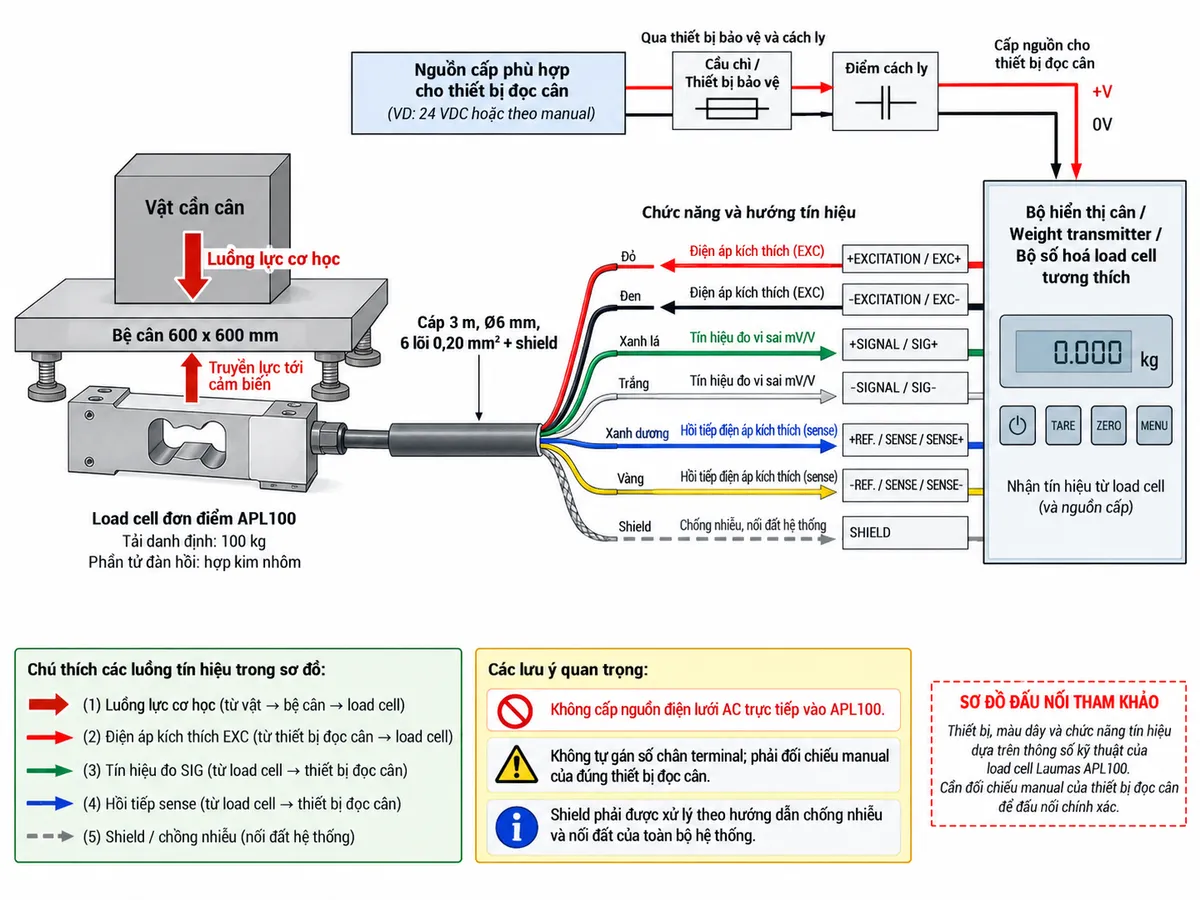

Load cell APL100 sử dụng cáp 6 lõi có shield. Theo sơ đồ dây của dòng APL, +SIGNAL dùng dây xanh lá, +EXCITATION dùng dây đỏ, +REF./SENSE dùng dây xanh dương, -SIGNAL dùng dây trắng, -EXCITATION dùng dây đen và -REF./SENSE dùng dây vàng.

EXC+/EXC- truyền điện áp kích thích từ bộ hiển thị hoặc transmitter tới load cell. SIG+/SIG- truyền tín hiệu vi sai mV/V từ load cell về thiết bị xử lý. REF/SENSE theo dõi điện áp kích thích thực tế tại cảm biến và hồi tiếp về thiết bị đọc cân tương thích để hỗ trợ bù ảnh hưởng sụt áp trên đường cáp.

Shield phải được xử lý theo hướng dẫn chống nhiễu và nối đất của toàn bộ hệ thống. Số chân terminal trên bộ hiển thị, transmitter hoặc bộ số hóa phải được đối chiếu manual của đúng thiết bị, không tự gán theo thứ tự dây.

Nguyên lý hoạt động của APL100

Bên trong load cell single-point APL100, các strain gauge được gắn tại những vị trí được thiết kế để cảm nhận biến dạng của phần tử đàn hồi. Khi tải trọng thay đổi, phần tử đàn hồi bằng hợp kim nhôm biến dạng rất nhỏ và làm điện trở của các strain gauge thay đổi.

Các strain gauge được mắc thành cầu Wheatstone. Điện áp kích thích được cấp vào cầu qua EXC+/EXC-. Khi tải tác động, cầu đo mất cân bằng và sinh ra tín hiệu vi sai giữa SIG+ và SIG-. Tín hiệu này tỷ lệ với lực tác động và được biểu diễn dưới dạng mV/V.

Cặp REF/SENSE giúp bộ điện tử cân tương thích nhận biết điện áp kích thích thực tế tại load cell. Tín hiệu SIG sau đó được đưa qua khối khuếch đại và lọc, chuyển đổi A/D rồi xử lý bằng các tham số hiệu chuẩn, Zero và Tare để tính toán trọng lượng.

Giá trị cân được hiển thị trên bộ chỉ thị hoặc có thể truyền tới PLC, HMI và SCADA thông qua weight transmitter hoặc bộ số hóa hỗ trợ giao tiếp công nghiệp.

Ứng dụng tiêu biểu

Load cell 100 kg Laumas APL100 phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, hệ thống phân loại theo khối lượng, cân định lượng, máy đóng gói và các thiết bị công nghiệp có bệ cân tích hợp. Khả năng sử dụng với bệ 600 x 600 mm giúp APL100 phù hợp khi cần diện tích đặt hàng hóa lớn hơn nhưng vẫn muốn sử dụng cấu trúc single-point.

Trong dây chuyền tự động hóa, APL100 có thể kết hợp với weight transmitter để kiểm tra khối lượng, xác định sản phẩm thiếu hoặc thừa trọng lượng, giám sát quá trình định lượng và cung cấp dữ liệu cân cho bộ điều khiển trung tâm.

Lưu ý khi lắp đặt cơ khí

Để khai thác đúng khả năng của APL100 Laumas, load cell cần được lắp trên kết cấu đủ cứng và theo đúng hướng truyền lực. Bệ cân phải truyền tải qua cảm biến mà không tạo các điểm tỳ phụ vào khung máy, vỏ che hoặc các bộ phận cố định khác.

Cần hạn chế lực ngang, mô-men xoắn, rung động mạnh và va đập trực tiếp. Khi lựa chọn tải trọng cảm biến, phải tính cả trọng lượng vật cần cân, bệ cân và các chi tiết cơ khí truyền lực lên load cell.

Lưu ý khi đấu nối và chống nhiễu

Tín hiệu của load cell ở mức mV/V nên cáp tín hiệu cần được bố trí tách khỏi biến tần, động cơ, contactor và cáp động lực. Shield phải được xử lý phù hợp với thiết kế nối đất của toàn hệ thống để hạn chế nhiễu điện từ.

APL100 là cảm biến strain gauge thụ động và không nhận nguồn điện lưới AC trực tiếp. Điện áp kích thích phải do bộ điện tử cân tương thích cung cấp, còn nguồn của bộ hiển thị hoặc transmitter cần được cấp riêng theo đúng yêu cầu của thiết bị đó.

Cam kết và nơi mua Laumas APL100 chính hãng

Khi lựa chọn Laumas APL100 chính hãng, cần xem xét tổng tải thực tế, kích thước bệ, kết cấu cơ khí, yêu cầu độ chính xác, điều kiện môi trường và bộ điện tử cân đi kèm. Lựa chọn đúng cấu hình giúp hệ thống dễ hiệu chuẩn, vận hành ổn định và thuận tiện khi tích hợp vào máy hoặc dây chuyền sản xuất.

Quý khách cần mua load cell APL100 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter và giải pháp kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas APL100 là loại load cell gì?

APL100 là load cell đơn điểm thuộc dòng APL của Laumas, được thiết kế cho hệ thống cân bệ sử dụng một cảm biến chính.

APL100 có tải trọng danh định bao nhiêu?

APL100 có tải trọng danh định 100 kg. Dòng APL còn có các mức tải 50 kg, 150 kg, 200 kg, 300 kg và 500 kg.

APL100 phù hợp với bệ cân kích thước nào?

Laumas thiết kế dòng APL cho bệ cân kích thước đến 600 x 600 mm.

APL100 được chế tạo từ vật liệu gì?

Phần tử đàn hồi của APL100 được chế tạo bằng hợp kim nhôm.

APL100 có cấp bảo vệ nào?

APL100 thuộc dòng APL có cấp bảo vệ IP65, phù hợp với nhiều ứng dụng cân công nghiệp khi được lắp đặt đúng điều kiện kỹ thuật.

APL100 có cấp chính xác nào?

Phiên bản APL100 được Laumas công bố với cấp chính xác C3 theo OIML R60. Cấp C4 của dòng APL áp dụng cho một số mức tải khác.

Tín hiệu đầu ra của APL100 là bao nhiêu?

APL100 có tín hiệu đầu ra định mức 2 mV/V ±10%, cần bộ điện tử cân có đầu vào strain gauge tương thích để khuếch đại và xử lý.

Cáp APL100 có bao nhiêu dây?

Cáp tiêu chuẩn dài 3 m, đường kính 6 mm, gồm 6 lõi tiết diện 0,20 mm² và shield, cung cấp các đường EXC, SIG và REF/SENSE.

SENSE+/SENSE- trên APL100 có chức năng gì?

Cặp REF/SENSE hồi tiếp điện áp kích thích thực tế tại load cell về thiết bị đọc cân tương thích, giúp thiết bị có thể bù ảnh hưởng sụt áp trên đường cáp.

APL100 có thể kết nối với PLC không?

PLC thông thường không đọc trực tiếp tín hiệu mV/V của load cell. Cần sử dụng weight transmitter, bộ số hóa hoặc module cân phù hợp để xử lý tín hiệu APL100 và truyền dữ liệu trọng lượng tới PLC.

Có được cấp nguồn AC trực tiếp vào APL100 không?

Không. APL100 là load cell strain gauge thụ động và chỉ nhận điện áp kích thích từ bộ điện tử cân tương thích, không đấu trực tiếp nguồn điện lưới AC vào cảm biến.
