AU6 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 250 x 400mm Laumas AU6

AU6 | Cảm biến load cell đơn điểm Laumas cho bệ cân 250 x 400 mm

AU6 là cảm biến load cell đơn điểm thuộc dòng AU của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ đỡ kích thước đến 250 x 400 mm. Phiên bản AU6 có tải trọng danh định 6 kg, phù hợp cho cân bàn nhỏ, cân kiểm tra, cân định lượng và các máy tự động cần đo khối lượng chính xác với kết cấu một cảm biến.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter và nhiều thành phần cho hệ thống cân điện tử. Dòng AU được thiết kế theo cấu trúc single-point nhằm đơn giản hóa kết cấu bệ cân và thuận tiện tích hợp vào máy móc công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas AU6

• Thiết kế single-point cho phép sử dụng một load cell ở trung tâm hệ thống cân, phù hợp với các bệ cân nhỏ và vừa.
• Bệ cân 250 x 400 mm phù hợp cho phiên bản AU6, thuận tiện khi thiết kế cân bàn, cân đóng gói hoặc cụm cân tích hợp trong máy.
• Thân cảm biến bằng hợp kim nhôm, giúp kết cấu gọn nhẹ và thích hợp cho nhiều ứng dụng cân công nghiệp.
• Cấp bảo vệ IP65 hỗ trợ sử dụng trong môi trường công nghiệp thông thường khi cảm biến được lắp đặt đúng hướng dẫn.
• Sai số tổng hợp thấp, phù hợp với các hệ thống cần đo trọng lượng ổn định và lặp lại.
• Tín hiệu đầu ra chuẩn mV/V giúp cảm biến dễ dàng kết nối với bộ hiển thị cân, bộ truyền trọng lượng hoặc bộ số hóa load cell tương thích.
• Dòng AU được chế tạo theo định hướng tiêu chuẩn OIML R60 cho ứng dụng đo trọng lượng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	6 kg
Kích thước bệ cân phù hợp	250 x 400 mm
Vật liệu	Hợp kim nhôm
Tín hiệu đầu ra định mức	2 mV/V ±10%
Sai số tổng hợp	≤ ±0,02%
Cấp bảo vệ	IP65
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Điện áp kích thích tối đa không gây hư hỏng	15 V
Quá tải an toàn	120% tải toàn thang
Chiều dài cáp	3 m
Trọng lượng tịnh	0,5 kg

Chức năng, nguyên lý hoạt động và ứng dụng của AU6

Chức năng trong hệ thống cân

Load cell Laumas AU6 có nhiệm vụ chuyển đổi lực cơ học do vật cần cân tác động lên bệ thành tín hiệu điện tỷ lệ với tải trọng. Cảm biến được lắp giữa bệ cân và kết cấu đỡ cố định, nhờ đó toàn bộ tải trên bệ được truyền tới phần tử đàn hồi của load cell.

Tín hiệu mV/V từ AU6 cần được đưa tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để khuếch đại, chuyển đổi A/D, hiệu chuẩn và tính toán thành giá trị trọng lượng. AU6 là cảm biến thụ động; nguồn kích thích cầu đo được cung cấp từ thiết bị điện tử cân tương thích, không cấp nguồn AC trực tiếp vào load cell.

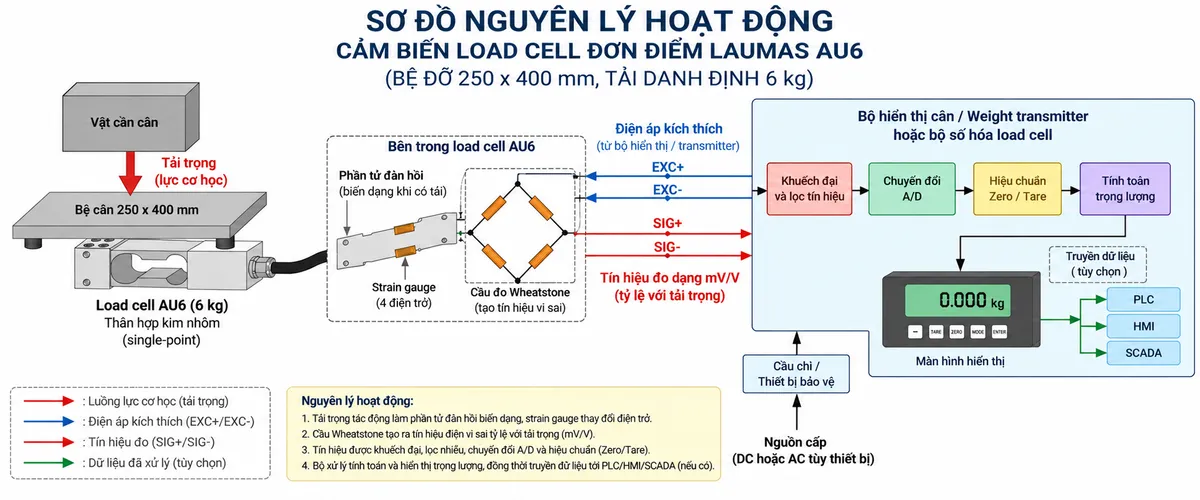

Nguyên lý hoạt động

Khi có tải đặt lên bệ cân, phần tử đàn hồi của load cell biến dạng một lượng rất nhỏ. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở tương ứng với mức biến dạng. Những strain gauge này được tổ chức thành cầu đo Wheatstone để tạo ra tín hiệu điện vi sai tỷ lệ với lực tác động.

Bộ điện tử cân cấp điện áp kích thích cho cầu đo qua đường EXC+/EXC-. Khi tải thay đổi, tín hiệu SIG+/SIG- của AU6 thay đổi theo và được đưa vào tầng khuếch đại, lọc nhiễu rồi chuyển đổi từ analog sang số. Sau quá trình hiệu chuẩn, Zero và Tare, bộ xử lý tính toán giá trị trọng lượng để hiển thị hoặc truyền tới hệ thống điều khiển.

Ứng dụng tiêu biểu

Cảm biến cân AU6 phù hợp cho các hệ thống cân tải nhỏ sử dụng một cảm biến duy nhất dưới bệ cân. Các ứng dụng thường gặp gồm cân bàn điện tử, cân kiểm tra sản phẩm, cân định lượng nguyên liệu, máy đóng gói, thiết bị phân loại theo khối lượng và các cụm cân tích hợp trong dây chuyền tự động hóa.

Trong quá trình thiết kế cơ khí, cần bảo đảm load cell chịu lực theo đúng hướng quy định, bề mặt gá lắp đủ cứng và hạn chế lực ngang, lực xoắn hoặc va đập ngoài ý muốn. Cáp tín hiệu nên được bố trí tách khỏi cáp động lực, biến tần, động cơ và các nguồn nhiễu điện từ để duy trì tín hiệu cân ổn định.

Cam kết và nơi mua Laumas AU6 chính hãng

Khi lựa chọn Laumas AU6 chính hãng, cần xác định đúng tải trọng làm việc, kích thước bệ cân, tải trọng bản thân của cơ cấu và bộ điện tử cân tương thích. thietbicodien hỗ trợ khách hàng lựa chọn load cell, bộ hiển thị và giải pháp kết nối phù hợp với từng máy hoặc hệ thống cân thực tế.

Quý khách cần mua load cell AU6 Laumas, nhận báo giá hoặc tư vấn cấu hình có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng phù hợp với nhu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

Laumas AU6 là loại cảm biến gì?

AU6 là load cell đơn điểm dùng cho hệ thống cân bệ, cho phép bố trí một cảm biến dưới bệ cân để chuyển đổi tải trọng cơ học thành tín hiệu điện.

AU6 có tải trọng danh định bao nhiêu?

Phiên bản AU6 có tải trọng danh định 6 kg. Khi thiết kế hệ thống cần tính cả trọng lượng bệ cân và các bộ phận cơ khí tác động lên load cell, không chỉ khối lượng vật cần cân.

AU6 phù hợp với bệ cân kích thước nào?

AU6 thuộc nhóm tải trọng 3 kg, 6 kg và 15 kg của dòng AU được Laumas quy định cho bệ cân kích thước đến 250 x 400 mm.

AU6 xuất tín hiệu gì?

Cảm biến có tín hiệu đầu ra định mức 2 mV/V ±10%. Tín hiệu này cần được bộ hiển thị, transmitter hoặc bộ số hóa load cell khuếch đại và xử lý trước khi hiển thị trọng lượng.

Có thể cấp điện AC trực tiếp cho AU6 không?

Không. AU6 là load cell strain gauge thụ động và nhận điện áp kích thích từ thiết bị điện tử cân thông qua đường EXC+/EXC-. Không được nối trực tiếp cảm biến vào nguồn điện lưới AC.

AU6 có thể kết nối trực tiếp với PLC không?

Thông thường không kết nối trực tiếp tín hiệu mV/V của AU6 vào PLC thông thường. Cần sử dụng weight transmitter, bộ số hóa load cell hoặc module cân có ngõ vào strain gauge để xử lý tín hiệu trước khi truyền dữ liệu tới PLC, HMI hoặc SCADA.

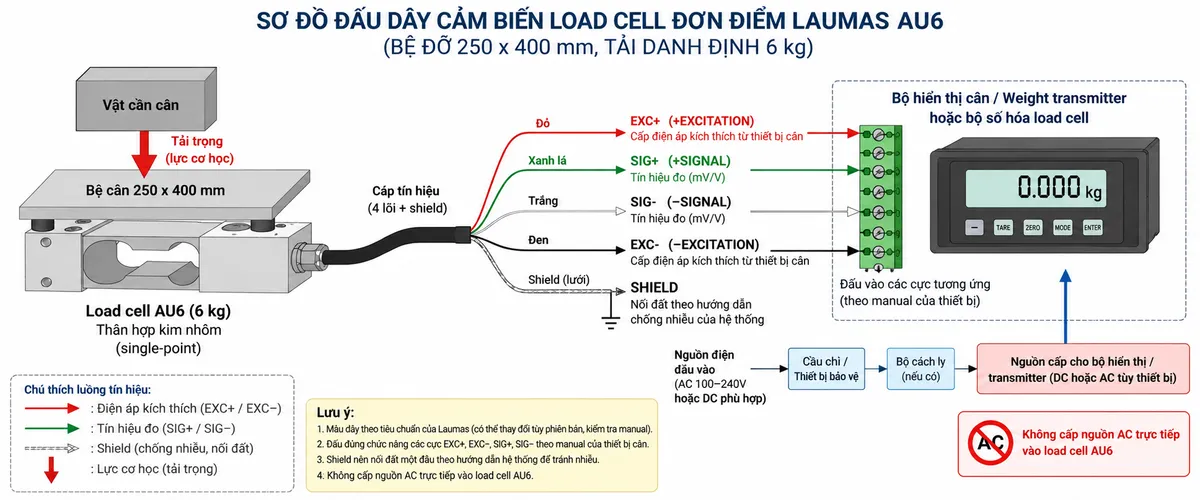

Cần lưu ý gì khi đi dây load cell AU6?

Nên đi cáp tín hiệu riêng khỏi dây công suất và nguồn gây nhiễu, giữ nguyên lớp shield theo hướng dẫn của hệ thống và đấu đúng các chức năng EXC+/EXC-, SIG+/SIG-. Số chân terminal trên bộ hiển thị hoặc transmitter phải được đối chiếu theo manual của đúng thiết bị, không suy đoán từ thiết bị khác.
