AM60 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 400 x 400mm Laumas AM60

AM60 | Cảm biến load cell đơn điểm Laumas cho bệ cân 400 x 400 mm

AM60 là cảm biến load cell đơn điểm thuộc dòng AM của Laumas, được thiết kế cho các hệ thống cân sử dụng bệ cân kích thước đến 400 x 400 mm. Phiên bản AM60 có tải trọng danh định 60 kg, sử dụng phần tử đàn hồi bằng hợp kim nhôm và phù hợp cho cân bàn, cân kiểm tra, máy đóng gói, máy định lượng cũng như các cụm cân tích hợp trong thiết bị tự động.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và nhiều thành phần phục vụ các hệ thống cân điện tử công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas AM60

Load cell Laumas AM60 sử dụng kết cấu single-point, cho phép một cảm biến tiếp nhận tải từ bệ cân trong phạm vi kích thước được thiết kế. Đây là giải pháp phù hợp khi cần xây dựng hệ thống cân nhỏ gọn, giảm số lượng load cell và đơn giản hóa việc lắp đặt, đấu nối cũng như hiệu chuẩn.

• Load cell single-point 60 kg dành cho các hệ thống cân bệ tải nhỏ và trung bình.
• Hỗ trợ bệ cân 400 x 400 mm, thích hợp cho cân bàn và cân tích hợp trong máy.
• Phần tử đàn hồi bằng hợp kim nhôm, giúp cảm biến có kết cấu gọn và phù hợp với nhiều ứng dụng cân công nghiệp.
• Cấp bảo vệ IP65 hỗ trợ chống bụi và tia nước trong điều kiện lắp đặt phù hợp.
• Sai số tổng hợp tối đa ±0,02% ở cấp tiêu chuẩn.
• Tín hiệu đầu ra dạng mV/V tương thích với các bộ điện tử cân có ngõ vào strain gauge.
• Được sử dụng trong các hệ thống cân theo cấp chính xác OIML R60 phù hợp với cấu hình được cung cấp.
• Có thể kết hợp với weight transmitter hoặc bộ số hóa để đưa dữ liệu cân tới PLC, HMI hoặc SCADA.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	60 kg
Kích thước bệ cân	400 x 400 mm
Vật liệu	Hợp kim nhôm
Cấp chính xác tiêu chuẩn	C3 theo OIML R60
Số khoảng kiểm định C3	3000
Sai số tổng hợp C3	≤ ±0,02%
Cấp bảo vệ	IP65
Tín hiệu đầu ra định mức	2 mV/V ±10%
Điện trở đầu vào	406 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,5 mm
Cáp kết nối	3 m, đường kính 5 mm, 4 x 0,20 mm² và shield
Khối lượng tịnh	0,6 kg

Chức năng, nguyên lý hoạt động và ứng dụng của AM60

Chức năng của AM60 trong hệ thống cân

Cảm biến cân AM60 có chức năng biến đổi tải trọng cơ học trên bệ cân thành tín hiệu điện tỷ lệ với lực tác động. Load cell được lắp giữa bệ cân và phần kết cấu cố định để tải trọng truyền qua vùng đàn hồi của cảm biến.

AM60 là cảm biến strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích cho load cell và nhận tín hiệu đo vi sai từ cảm biến. Tín hiệu này được xử lý để tạo ra giá trị trọng lượng có thể hiển thị hoặc truyền sang hệ thống điều khiển.

Kết nối điện của Laumas AM60

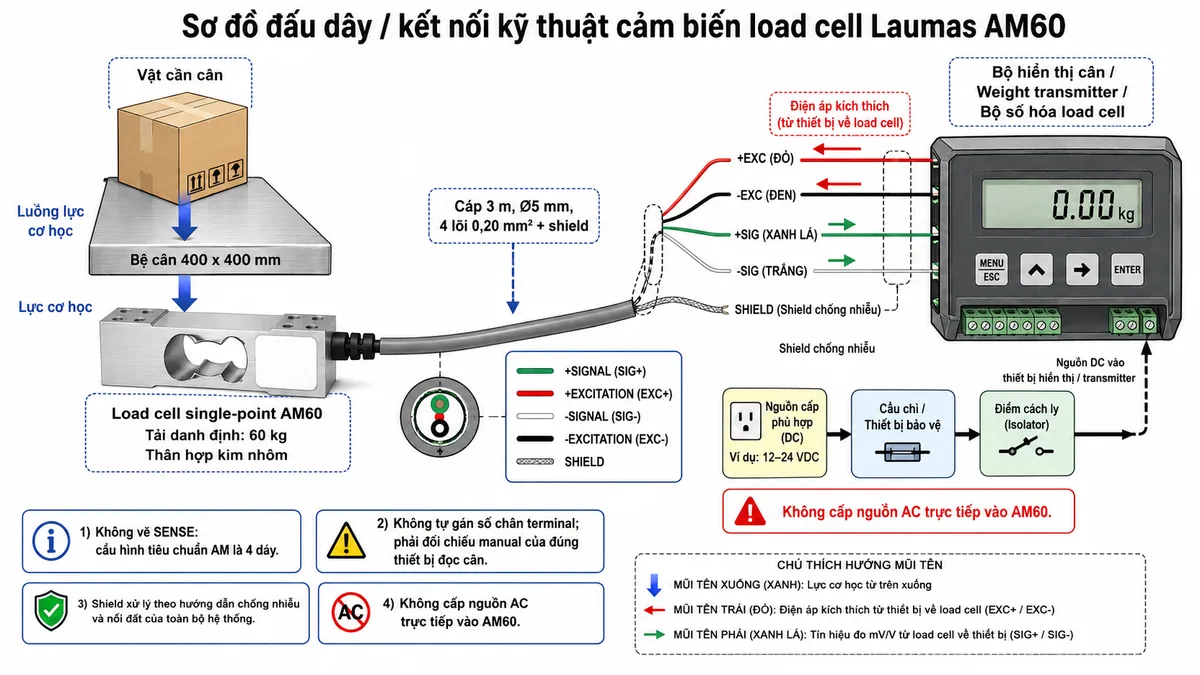

Dòng AM sử dụng cáp 4 lõi có shield. Theo sơ đồ kết nối của nhà sản xuất, +SIGNAL dùng dây xanh lá, +EXCITATION dùng dây đỏ, -SIGNAL dùng dây trắng và -EXCITATION dùng dây đen. Shield được sử dụng để hỗ trợ chống nhiễu cho đường tín hiệu.

EXC+/EXC- mang điện áp kích thích từ bộ điện tử cân tới load cell, còn SIG+/SIG- mang tín hiệu vi sai mV/V từ cảm biến trở lại thiết bị xử lý. AM60 không phải thiết bị nhận nguồn điện lưới trực tiếp; nguồn cấp cho bộ hiển thị hoặc transmitter phải tuân theo đúng thông số của thiết bị điện tử đó.

Nguyên lý hoạt động

Bên trong load cell single-point AM60, các strain gauge được gắn trên phần tử đàn hồi bằng hợp kim nhôm. Khi có tải tác động lên bệ cân, phần tử đàn hồi biến dạng rất nhỏ và làm thay đổi điện trở của các strain gauge.

Các strain gauge được bố trí thành cầu Wheatstone. Bộ điện tử cân cấp điện áp kích thích qua EXC+/EXC-. Khi tải thay đổi, cầu đo mất cân bằng và tạo tín hiệu điện vi sai tại SIG+/SIG-. Tín hiệu đầu ra được biểu diễn dưới dạng mV/V và tỷ lệ với lực tác động lên load cell.

Do tín hiệu cảm biến có biên độ nhỏ, bộ điện tử cân cần khuếch đại và lọc nhiễu trước khi chuyển đổi A/D. Dữ liệu số sau đó được sử dụng trong quá trình hiệu chuẩn, Zero, Tare và tính toán trọng lượng.

Kết quả cuối cùng có thể được hiển thị trực tiếp trên bộ chỉ thị cân. Nếu sử dụng transmitter hoặc bộ số hóa có giao tiếp công nghiệp, dữ liệu trọng lượng có thể tiếp tục được truyền tới PLC, HMI hoặc SCADA.

Ứng dụng tiêu biểu

Load cell 60 kg Laumas AM60 phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, cân phân loại, hệ thống định lượng, máy đóng gói và các cụm cân tích hợp trong dây chuyền sản xuất. Thiết kế single-point đặc biệt thuận tiện khi cần sử dụng một load cell cho toàn bộ bệ cân trong phạm vi 400 x 400 mm.

AM60 cũng có thể kết hợp với thiết bị điện tử cân trong các hệ thống tự động hóa để kiểm tra khối lượng, xác định thiếu hoặc thừa sản phẩm, điều khiển định lượng và ghi nhận dữ liệu cân phục vụ quản lý sản xuất.

Lưu ý khi lắp đặt và sử dụng

Load cell cần được cố định trên kết cấu cơ khí đủ cứng và tải phải truyền theo đúng hướng thiết kế. Bệ cân không nên tiếp xúc với khung máy, tấm chắn hoặc các chi tiết cố định khác vì có thể tạo thêm đường truyền lực và làm sai lệch kết quả cân.

Khi chọn tải trọng cảm biến, cần tính cả trọng lượng vật cần cân, bệ cân và các chi tiết cơ khí truyền lực trực tiếp tới load cell. Đồng thời cần hạn chế lực ngang, mô-men xoắn, va đập và quá tải vượt giới hạn của cảm biến.

Cáp tín hiệu mV/V nên được bố trí tách khỏi biến tần, động cơ, contactor và cáp động lực. Shield cần được xử lý theo kiến trúc chống nhiễu và nối đất của toàn hệ thống. Không cấp nguồn AC trực tiếp vào AM60.

Cam kết và nơi mua Laumas AM60 chính hãng

Khi lựa chọn Laumas AM60 chính hãng, cần xem xét đồng thời tải trọng thực tế, kích thước bệ, kết cấu cơ khí, môi trường sử dụng và thiết bị xử lý tín hiệu đi kèm. Việc lựa chọn đúng cấu hình giúp hệ thống cân dễ hiệu chuẩn, vận hành ổn định và thuận tiện khi tích hợp vào máy hoặc hệ thống điều khiển.

Quý khách cần mua load cell AM60 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter và phương án tích hợp phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AM60 là loại load cell gì?

AM60 là load cell đơn điểm thuộc dòng AM của Laumas, được thiết kế cho các hệ thống cân bệ sử dụng một cảm biến chính.

AM60 có tải trọng danh định bao nhiêu?

AM60 có tải trọng danh định 60 kg. Dòng AM còn có các phiên bản tải trọng 100 kg, 150 kg, 200 kg và 300 kg.

AM60 phù hợp với bệ cân kích thước nào?

Laumas thiết kế dòng AM cho bệ cân kích thước đến 400 x 400 mm.

AM60 được chế tạo từ vật liệu gì?

Phần tử đàn hồi của AM60 Laumas được chế tạo bằng hợp kim nhôm.

AM60 có cấp bảo vệ nào?

AM60 thuộc dòng AM có cấp bảo vệ IP65, hỗ trợ bảo vệ trước bụi và tia nước khi được lắp đặt đúng kỹ thuật.

Tín hiệu đầu ra của AM60 là bao nhiêu?

Tín hiệu đầu ra định mức của AM60 là 2 mV/V ±10%, cần bộ điện tử cân có đầu vào strain gauge để khuếch đại và xử lý.

Cáp AM60 có bao nhiêu dây?

Cáp tiêu chuẩn của dòng AM gồm 4 lõi tiết diện 0,20 mm² và shield, với các đường EXC+, EXC-, SIG+ và SIG-.

AM60 có đường SENSE không?

Cấu hình cáp tiêu chuẩn được công bố cho dòng AM là 4 dây nên không có cặp REF/SENSE riêng như một số dòng load cell 6 dây.

AM60 có thể kết nối trực tiếp với PLC không?

PLC thông thường không đọc trực tiếp tín hiệu mV/V của load cell. Cần sử dụng weight transmitter, bộ số hóa load cell hoặc module cân có đầu vào strain gauge phù hợp để chuyển tín hiệu thành dữ liệu mà PLC có thể sử dụng.

Có được cấp nguồn AC trực tiếp vào AM60 không?

Không. AM60 là load cell strain gauge thụ động và nhận điện áp kích thích từ bộ điện tử cân tương thích. Không nối trực tiếp nguồn điện lưới AC vào cảm biến.
