APL300 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 600 x 600mm Laumas APL300

APL300 | Cảm biến load cell đơn điểm Laumas APL300

APL300 là cảm biến load cell đơn điểm thuộc dòng APL của Laumas, được phát triển cho các hệ thống cân bệ có diện tích đặt hàng hóa tương đối lớn. Thiết kế single-point cho phép xây dựng bệ cân sử dụng một cảm biến chính, giúp đơn giản hóa kết cấu cơ khí, dây tín hiệu và quá trình hiệu chuẩn.

Laumas là thương hiệu Italia chuyên về công nghệ cân và định lượng công nghiệp. Hãng cung cấp load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và nhiều thiết bị phục vụ cân điện tử, định lượng, đóng gói và tự động hóa công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas APL300

Load cell Laumas APL300 kết hợp kết cấu single-point với phần tử đàn hồi bằng hợp kim nhôm, phù hợp cho các hệ thống cần bệ cân rộng nhưng vẫn muốn sử dụng một load cell chính. Dòng APL được Laumas thiết kế cho các ứng dụng cân bệ, cân bàn và các cụm cân tích hợp trong máy.

• Thiết kế single-point giúp đơn giản hóa kết cấu bệ cân và giảm số lượng cảm biến cần sử dụng.
• Phần tử đàn hồi bằng hợp kim nhôm tạo kết cấu gọn, phù hợp với nhiều máy cân công nghiệp.
• Có phiên bản đạt cấp chính xác theo OIML R60, phù hợp với các yêu cầu cân cần đặc tính đo lường ổn định.
• Đường tín hiệu dạng mV/V tương thích với bộ hiển thị cân, weight transmitter và bộ số hóa có đầu vào strain gauge.
• Cấu hình dây có đường REF/SENSE hỗ trợ thiết bị điện tử cân tương thích giám sát điện áp kích thích thực tế tại cảm biến.
• Có thể tích hợp vào hệ thống điều khiển tự động thông qua transmitter hoặc bộ số hóa hỗ trợ PLC, HMI và SCADA.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	300 kg
Loại cảm biến	Load cell đơn điểm
Kích thước bệ cân phù hợp	600 x 600 mm
Vật liệu phần tử đàn hồi	Hợp kim nhôm
Cấp chính xác	C3 / C4 theo OIML R60
Sai số tổng hợp	Tối đa ±0,02%; 0,017% với C4
Cấp bảo vệ	IP65
Tín hiệu đầu ra định mức	2 mV/V ±10%
Điện trở đầu vào	409 Ω ±6 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Cân bằng điểm zero	±1%
Điện trở cách điện	≥ 5000 MΩ
Ảnh hưởng nhiệt độ lên điểm zero	0,0017%/°C
Ảnh hưởng nhiệt độ lên toàn thang	0,0014%/°C
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Creep tại tải danh định sau 30 phút	0,015%
Quá tải an toàn	150% tải toàn thang
Quá tải giới hạn	300% tải toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,5 mm
Cáp kết nối	3 m, đường kính 6 mm, dây dẫn 0,20 mm² và shield
Trọng lượng tịnh	1,7 kg

Chức năng, nguyên lý hoạt động và ứng dụng của APL300

Chức năng trong hệ thống cân

Cảm biến cân APL300 có nhiệm vụ chuyển đổi tải trọng cơ học tác động lên bệ cân thành tín hiệu điện tỷ lệ với lực. Vật cần cân tạo lực lên bệ, lực được truyền tới phần tử đàn hồi của load cell và tạo ra một biến dạng rất nhỏ trong giới hạn thiết kế.

Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo biến dạng cơ học. Sự thay đổi này được mạch cầu Wheatstone biến đổi thành tín hiệu vi sai để bộ điện tử cân tiếp nhận và xử lý thành giá trị trọng lượng.

Kết nối APL300 với bộ điện tử cân

Load cell APL300 làm việc cùng bộ hiển thị cân, weight transmitter hoặc bộ số hóa có đầu vào strain gauge. Các đường EXC cung cấp điện áp kích thích từ thiết bị điện tử tới cầu đo, các đường SIG truyền tín hiệu đo từ load cell về thiết bị xử lý, còn đường REF/SENSE được sử dụng trong cấu hình tương thích để hồi tiếp điện áp kích thích thực tế.

Việc đấu dây phải căn cứ vào datasheet của cảm biến và manual của đúng thiết bị điện tử cân. Không nên tự suy đoán số chân terminal. Shield cần được xử lý theo phương án nối đất và chống nhiễu của toàn hệ thống.

Nguyên lý hoạt động của APL300

Bên trong load cell single-point APL300, các strain gauge được bố trí tại những vùng nhạy biến dạng trên phần tử đàn hồi bằng hợp kim nhôm. Khi tải tác động, biến dạng của phần tử đàn hồi làm điện trở của các strain gauge thay đổi.

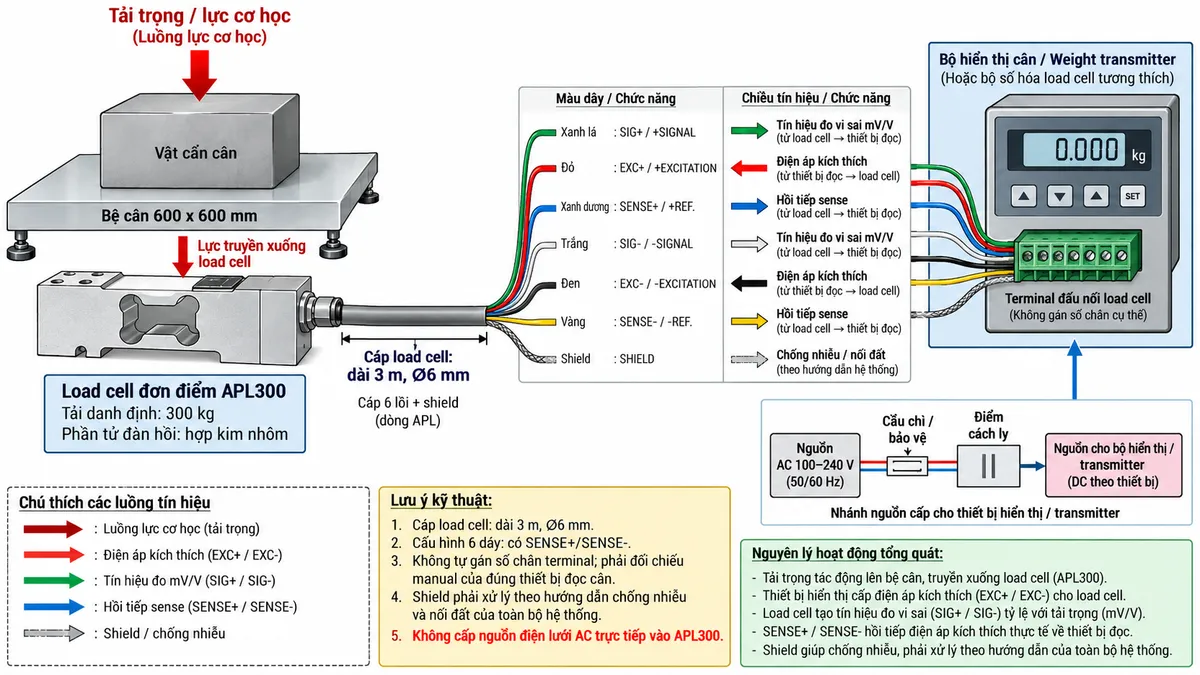

Các strain gauge được mắc thành cầu Wheatstone. Bộ điện tử cân cung cấp điện áp kích thích cho cầu đo. Khi tải thay đổi, cầu mất cân bằng và sinh ra tín hiệu điện áp vi sai tại đầu ra SIG, tỷ lệ với lực đang tác động lên cảm biến.

Tín hiệu mV/V được đưa tới bộ điện tử cân để khuếch đại và lọc nhiễu, sau đó chuyển đổi A/D thành dữ liệu số. Bộ xử lý thực hiện hiệu chuẩn, Zero, Tare và tính toán trọng lượng trước khi đưa kết quả lên màn hình.

Nếu weight transmitter hoặc bộ số hóa hỗ trợ giao tiếp công nghiệp, dữ liệu trọng lượng sau xử lý có thể được truyền tới PLC, HMI hoặc SCADA để phục vụ giám sát, điều khiển và lưu trữ.

Ứng dụng tiêu biểu

APL300 Laumas phù hợp cho cân bàn điện tử, cân kiểm tra sản phẩm, hệ thống phân loại theo khối lượng, máy đóng gói, máy định lượng và nhiều cụm cân tích hợp trực tiếp trong dây chuyền sản xuất.

Thiết kế single-point đặc biệt hữu ích khi cần một bệ cân có diện tích đặt hàng hóa rộng nhưng muốn duy trì kết cấu sử dụng một cảm biến chính. Khi kết hợp với weight transmitter, hệ thống có thể cung cấp dữ liệu trọng lượng cho PLC để thực hiện kiểm tra khối lượng, định lượng hoặc điều khiển quá trình.

Lưu ý khi lắp đặt cơ khí

Độ chính xác của hệ thống cân dùng APL300 phụ thuộc đáng kể vào kết cấu truyền lực. Cảm biến cần được lắp trên bề mặt đủ cứng và tải phải tác động đúng hướng thiết kế. Bệ cân không nên tiếp xúc ngoài ý muốn với khung máy, tấm chắn, đường ống hoặc các chi tiết cố định khác.

Cần hạn chế lực ngang, mô-men xoắn, rung động mạnh và va đập trực tiếp. Khi lựa chọn cảm biến phải tính tổng tải cơ học gồm hàng hóa, bệ cân và các bộ phận truyền lực, đồng thời dự phòng tải động có thể xuất hiện trong quá trình vận hành.

Lưu ý khi đấu nối và chống nhiễu

Tín hiệu mV/V có biên độ thấp nên cáp load cell cần được bố trí tách khỏi biến tần, động cơ, contactor và cáp động lực. Shield phải được xử lý phù hợp với kiến trúc nối đất của hệ thống để hạn chế nhiễu điện từ.

APL300 là cảm biến strain gauge thụ động, không phải thiết bị nhận nguồn điện lưới trực tiếp. Điện áp kích thích phải được cung cấp từ bộ điện tử cân tương thích; nguồn cấp cho bộ hiển thị hoặc transmitter phải được lựa chọn theo yêu cầu kỹ thuật của chính thiết bị đó.

Cam kết và nơi mua Laumas APL300 chính hãng

Khi lựa chọn Laumas APL300 chính hãng, cần xem xét tải trọng thực tế, kích thước bệ, yêu cầu cấp chính xác, môi trường làm việc, kết cấu cơ khí và bộ điện tử cân sử dụng. Lựa chọn đúng cấu hình giúp hệ thống thuận tiện khi hiệu chuẩn, vận hành ổn định và dễ tích hợp vào dây chuyền tự động hóa.

Quý khách cần mua load cell APL300 Laumas, nhận báo giá hoặc tư vấn lựa chọn bộ hiển thị, weight transmitter, bộ số hóa và giải pháp kết nối phù hợp có thể liên hệ trực tiếp tại thietbicodien để được hỗ trợ sản phẩm chính hãng.
