AS05 | Cảm biến (load cells) đơn điểm dành cho bệ đỡ 200 x 200mm Laumas AS05

AS05 | Cảm biến load cell đơn điểm dành cho bệ đỡ 200 x 200mm Laumas AS05

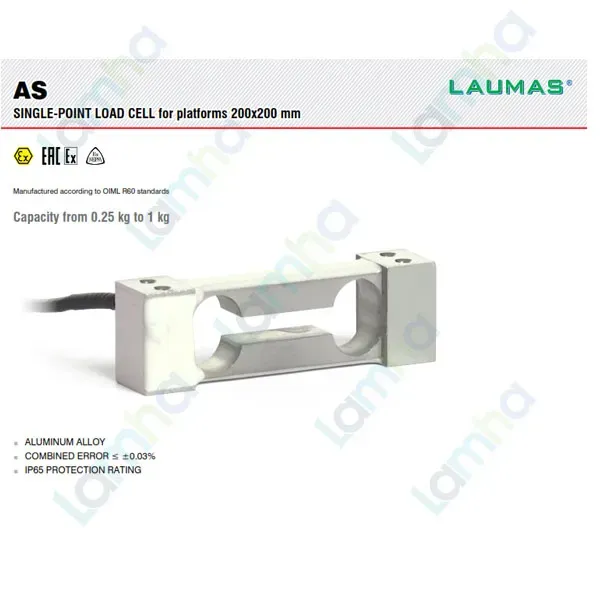

Laumas AS05 là cảm biến load cell đơn điểm thuộc dòng AS của LAUMAS, được thiết kế cho các bệ cân kích thước đến 200 x 200 mm. Model AS05 có tải danh định 0,5 kg, phù hợp với các ứng dụng cân tải nhỏ, cân định lượng, máy đóng gói, thiết bị kiểm tra khối lượng và các cụm cân OEM yêu cầu cảm biến gọn nhẹ.

AS05 sử dụng phần tử đàn hồi bằng hợp kim nhôm kết hợp các điện trở strain gauge để chuyển đổi lực cơ học thành tín hiệu điện mV/V. Cấu trúc single-point cho phép sử dụng một load cell cho toàn bộ bệ cân trong phạm vi thiết kế, giúp đơn giản hóa kết cấu cơ khí và hệ thống dây dẫn.

1) Giới thiệu và nguồn gốc thương hiệu

LAUMAS là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển và cung cấp load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell cùng nhiều thành phần phục vụ các hệ thống cân tự động.

Dòng AS thuộc nhóm single-point load cell cho bệ cân nhỏ, gồm các mức tải danh định 0,25 kg, 0,5 kg và 1 kg. Trong đó AS05 là phiên bản 0,5 kg, được thiết kế cho bệ cân 200 x 200 mm và có thân bằng hợp kim nhôm.

Thông số kỹ thuật tiêu biểu của AS05

Thông số	Giá trị
Tải danh định	0,5 kg
Kích thước bệ cân	200 x 200 mm
Vật liệu	Hợp kim nhôm
Sai số tổng hợp	≤ ±0,03%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	1 mV/V ±20%
Điện trở đầu vào	410 Ω ±10 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +60 °C
Điện áp kích thích tối đa không gây hư hỏng	15 V
Quá tải an toàn	200% toàn thang
Quá tải giới hạn	400% toàn thang
Chiều dài cáp	3 m
Cấu tạo cáp	4 x 0,20 mm², có shield

2) Ưu điểm và tính năng nổi bật

• Tải danh định 0,5 kg, phù hợp cho các ứng dụng cân và định lượng khối lượng nhỏ.
• Thiết kế load cell single-point cho phép xây dựng bệ cân với một cảm biến trong phạm vi cơ khí được nhà sản xuất quy định.
• Hỗ trợ bệ cân kích thước 200 x 200 mm, thuận tiện tích hợp vào máy móc có không gian hạn chế.
• Thân bằng hợp kim nhôm giúp cảm biến nhẹ và có độ nhạy phù hợp với các phép cân tải nhỏ.
• Cấp bảo vệ IP65 hỗ trợ bảo vệ cảm biến trước bụi và tia nước trong điều kiện sử dụng phù hợp.
• Tín hiệu đầu ra dạng mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp cảm biến có shield giúp hỗ trợ hạn chế ảnh hưởng của nhiễu điện từ khi được đấu nối đúng kỹ thuật.
• Khả năng quá tải cao so với tải danh định giúp tăng độ bền cơ học trong các tình huống quá tải ngắn hạn nằm trong giới hạn quy định.

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của Laumas AS05 trong hệ thống cân

Load cell Laumas AS05 có nhiệm vụ cảm nhận lực tác động lên bệ cân và biến đổi lực đó thành tín hiệu điện tỷ lệ với tải. AS05 không phải thiết bị hiển thị trọng lượng độc lập mà cần làm việc cùng bộ hiển thị, transmitter hoặc bộ số hóa load cell tương thích.

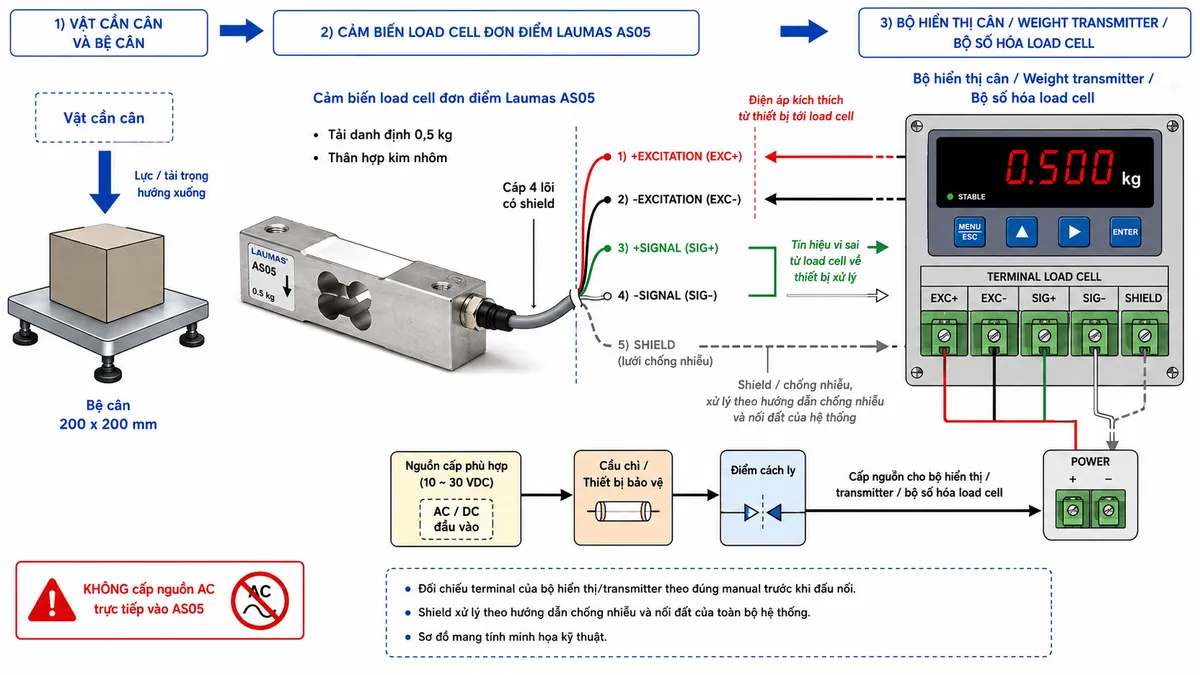

Thiết bị điện tử cân cấp điện áp kích thích cho AS05 thông qua hai đường EXCITATION và nhận tín hiệu vi sai từ hai đường SIGNAL. Theo tài liệu của dòng AS, cáp tiêu chuẩn sử dụng dây đỏ cho +EXCITATION, dây đen cho -EXCITATION, dây xanh lá cho +SIGNAL, dây trắng cho -SIGNAL và có lớp shield chống nhiễu.

Load cell không được cấp trực tiếp từ nguồn điện lưới. Nguồn AC hoặc DC của hệ thống chỉ cấp cho bộ hiển thị hoặc transmitter theo đúng điện áp định mức của thiết bị đó và cần có phương tiện bảo vệ, cách ly phù hợp.

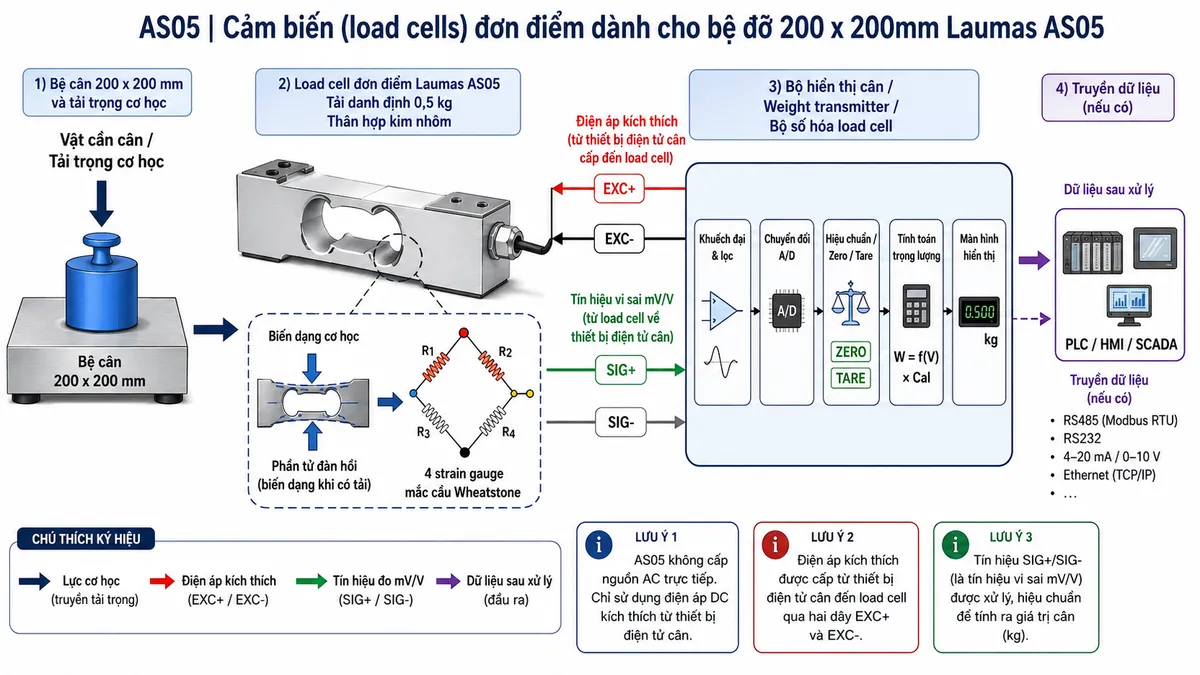

Nguyên lý hoạt động của cảm biến strain gauge

Bên trong cảm biến tải AS05, các điện trở strain gauge được gắn lên phần tử đàn hồi và bố trí thành cầu Wheatstone. Khi vật cần cân đặt lên bệ, tải trọng truyền xuống load cell làm phần tử đàn hồi biến dạng một lượng rất nhỏ.

Sự biến dạng làm điện trở của các strain gauge thay đổi và khiến cầu Wheatstone mất cân bằng. Khi cầu đo được cấp điện áp kích thích, sự mất cân bằng tạo ra tín hiệu điện vi sai tại đầu ra SIG+/SIG-. Tín hiệu này có mức rất nhỏ và được biểu diễn theo mV/V.

Bộ điện tử cân tiếp nhận tín hiệu, khuếch đại và lọc nhiễu, sau đó thực hiện chuyển đổi A/D. Dữ liệu số được xử lý qua các chức năng hiệu chuẩn, zero và tare để tính toán thành giá trị trọng lượng. Tùy loại thiết bị điện tử, kết quả có thể hiển thị trực tiếp hoặc truyền tới PLC, HMI hay hệ thống giám sát.

Ứng dụng điển hình của AS05

• Cân tải nhỏ và cân bàn có bệ kích thước phù hợp.
• Máy đóng gói cần kiểm soát lượng sản phẩm nhỏ.
• Máy định lượng nguyên liệu theo trọng lượng.
• Thiết bị kiểm tra và phân loại sản phẩm theo khối lượng.
• Các cụm cân OEM tích hợp trực tiếp trong máy.
• Thiết bị thử nghiệm hoặc hệ thống nghiên cứu cần đo tải nhỏ.
• Hệ thống cân tự động kết nối PLC thông qua weight transmitter hoặc bộ số hóa phù hợp.

Lưu ý khi lắp đặt và sử dụng

Do AS05 làm việc với tải nhỏ, các lực phụ từ dây dẫn, ma sát cơ khí, rung động, luồng khí hoặc kết cấu bệ có thể ảnh hưởng đáng kể đến kết quả cân. Bệ cân phải đủ cứng và load cell cần được cố định đúng bề mặt, đúng hướng chịu tải theo tài liệu lắp đặt của LAUMAS.

Cáp tín hiệu nên được đi tách khỏi dây động lực, contactor, động cơ và biến tần. Không để cáp bị kéo căng hoặc tạo lực lên bệ cân. Sau khi hoàn tất lắp đặt cơ khí và điện, hệ thống cần được zero và hiệu chuẩn bằng tải chuẩn phù hợp trước khi vận hành chính thức.

4) Cam kết và nơi mua hàng

Khi lựa chọn Laumas AS05 chính hãng, cần xác định đúng tải cần cân, kích thước bệ, điều kiện lắp đặt và loại bộ điện tử xử lý tín hiệu. Việc chọn đúng transmitter hoặc bộ hiển thị cũng ảnh hưởng trực tiếp đến khả năng hiệu chuẩn, tốc độ cập nhật và phương thức kết nối hệ thống điều khiển.

Khách hàng cần mua AS05, kiểm tra cấu hình hoặc xây dựng giải pháp cân hoàn chỉnh có thể liên hệ thietbicodien để được tư vấn đúng model, lựa chọn thiết bị đọc cân phù hợp và đặt mua sản phẩm LAUMAS chính hãng.

Câu hỏi thường gặp (FAQ)

Laumas AS05 là loại cảm biến gì?

AS05 là load cell dạng single-point sử dụng strain gauge, thuộc dòng AS của LAUMAS và được thiết kế cho các hệ thống cân bệ nhỏ.

Tải danh định của AS05 là bao nhiêu?

AS05 là phiên bản có tải danh định 0,5 kg trong dòng AS. Khi thiết kế hệ thống cần tính cả tải của bệ, gá lắp và vật cần cân để tránh vượt giới hạn cho phép.

AS05 dùng cho bệ cân kích thước nào?

Dòng AS được thiết kế cho bệ cân 200 x 200 mm. Kích thước và độ cứng thực tế của bệ phải phù hợp với hướng dẫn lắp đặt của nhà sản xuất.

AS05 có thể cấp trực tiếp nguồn 220 V AC không?

Không. Load cell chỉ nhận điện áp kích thích mức thấp từ bộ hiển thị, weight transmitter hoặc bộ số hóa tương thích. Tuyệt đối không cấp trực tiếp điện áp lưới vào cảm biến.

AS05 có thể kết nối trực tiếp với PLC không?

Tín hiệu gốc của AS05 là tín hiệu mV/V có mức rất nhỏ. Trong phần lớn hệ thống công nghiệp cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển tín hiệu sang dạng mà PLC có thể đọc.

Các dây tín hiệu của AS05 có chức năng gì?

Cáp tiêu chuẩn của dòng AS có các đường +EXCITATION và -EXCITATION để nhận điện áp kích thích, cùng +SIGNAL và -SIGNAL để truyền tín hiệu vi sai về thiết bị điện tử cân. Cáp còn có shield để hỗ trợ chống nhiễu.

Vì sao AS05 phù hợp với hệ thống định lượng nhỏ?

AS05 có tải danh định thấp, cấu trúc single-point và phần tử đàn hồi bằng hợp kim nhôm, phù hợp với các hệ thống cần phát hiện những thay đổi trọng lượng nhỏ khi cơ khí và điện tử cân được thiết kế đúng.

Cần làm gì sau khi lắp AS05?

Sau khi hoàn thiện bệ cân và đấu dây, cần kiểm tra trạng thái không tải, thực hiện zero và hiệu chuẩn bằng tải chuẩn. Đồng thời nên kiểm tra độ lặp lại tại nhiều vị trí trên bệ trước khi đưa hệ thống vào vận hành.
